 1.YOLO11介绍

Ultralytics YOLO11是一款尖端的、最先进的模型，它在之前YOLO版本成功的基础上进行了构建，并引入了新功能和改进，以进一步提升性能和灵活性。YOLO11设计快速、准确且易于使用，使其成为各种物体检测和跟踪、实例分割、图像分类以及姿态估计任务的绝佳选择。

​

​

 pose官方在COCO数据集上做了更多测试：

结构图如下：

​

1.1 C3k2

C3k2，结构图如下

​

C3k2，继承自类C2f，其中通过c3k设置False或者Ture来决定选择使用C3k还是Bottleneck

​

实现代码ultralytics/nn/modules/block.py

1.2 C2PSA介绍

借鉴V10 PSA结构，实现了C2PSA和C2fPSA，最终选择了基于C2的C2PSA（可能涨点更好？）

​

实现代码ultralytics/nn/modules/block.py

1.3 11 Detect介绍

分类检测头引入了DWConv（更加轻量级，为后续二次创新提供了改进点），结构图如下（和V8的区别）：

​

实现代码ultralytics/nn/modules/head.py

2.如何标注自己的关键点数据集

2.1 labelme下载

# 安装labelme
pip install labelme

2.2使用labelme下

直接在python环境下运行

labelme

2.3 labelme介绍

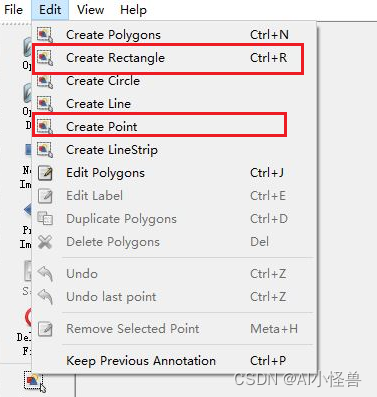

关键点标记主要使用

1)Create Rectangle生成矩形框；

2）Create Point生成关键点；

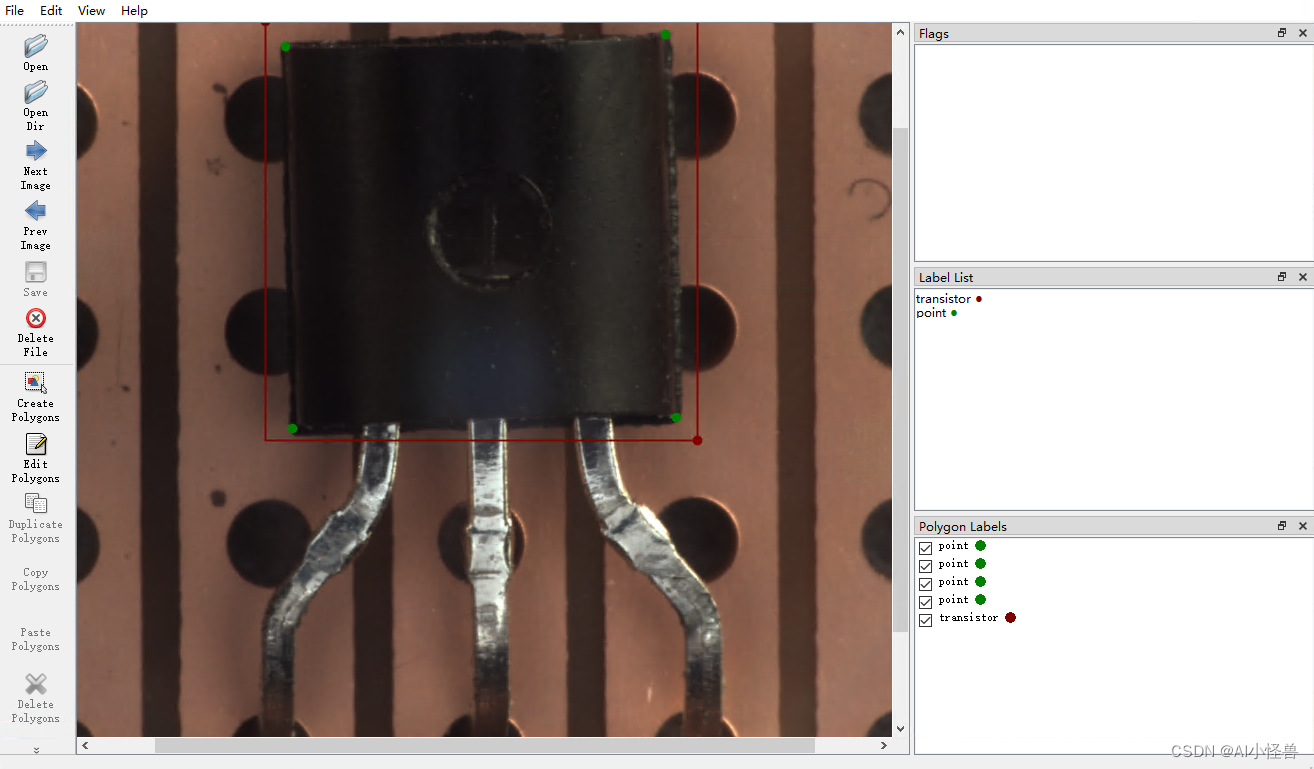

2.4 数据集标注

3.数据集格式转换

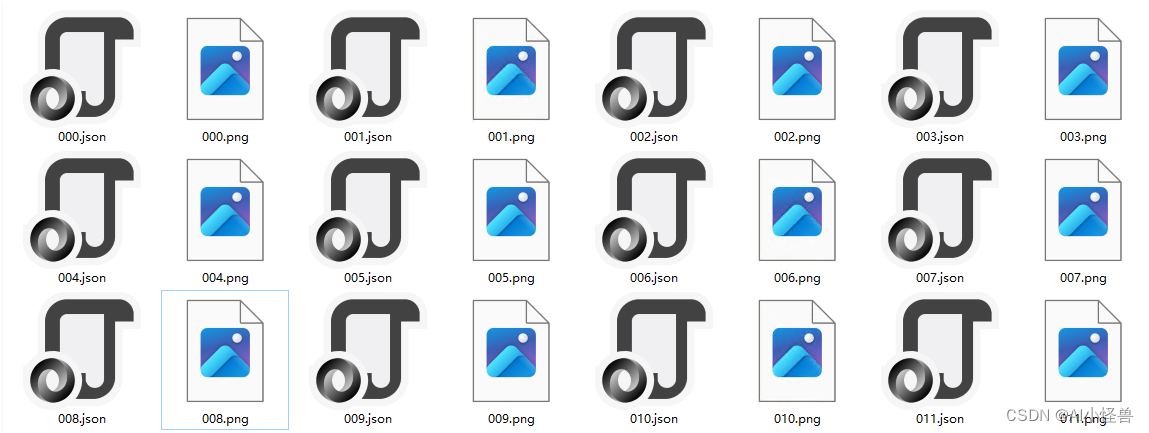

3.1标记后的数据格式如下

一张图片对应一个json文件

 json部分内容如下：

{
  "version": "5.1.1",
  "flags": {},
  "shapes": [
    {
      "label": "point",
      "points": [
        [
          300.29787234042556,
          156.6808510638298
        ]
      ],
      "group_id": null,
      "shape_type": "point",
      "flags": {}
    },
    {
      "label": "point1",
      "points": [
        [
          704.5531914893617,
          143.9148936170213
        ]
      ],
      "group_id": null,
      "shape_type": "point",
      "flags": {}
    },
    {
      "label": "point2",
      "points": [
        [
          716.2553191489362,
          551.3617021276597
        ]
      ],
      "group_id": null,
      "shape_type": "point",
      "flags": {}
    },
    {
      "label": "point3",
      "points": [
        [
          307.7446808510639,
          563.0638297872341
        ]
      ],
      "group_id": null,
      "shape_type": "point",
      "flags": {}
    },
    {
      "label": "transistor",
      "points": [
        [
          279.02127659574467,
          130.08510638297875
        ],
        [
          738.5957446808511,
          575.8297872340426
        ]
      ],
      "group_id": null,
      "shape_type": "rectangle",
      "flags": {}
    }
  ],

3.2 生成适合yolo格式的关键点数据集

labelme2yolo-keypoint

代码如下：

https://cv2023.blog.csdn.net/article/details/142981705

生成后的内容如下：



生成的txt内容如下:

0 0.49609 0.34375 0.44824 0.43457 0.29980 0.54980 2 0.29980 0.54980 2 0.29980 0.54980 2 0.29980 0.54980 2

讲解：

第一个0代表：框的类别，因为只有transistor一类，所以为0

0.49609 0.34375 0.44824 0.43457 代表：归一化后的 框的中心点横纵坐标、宽、高

0.29980 0.54980 2 代表：归一化后的 第一个关键点的横纵坐标、关键点可见性

关键点可见性理解：0代表不可见、1代表遮挡、2代表可见

3.3生成的yolo数据集如下

transistor：
-images:
 --train: png图片
 --val：png图片
-labels：
 --train: txt文件
 --val：txt文件

4.工业晶体管关键点训练

4.1 新建data/transistor/transistor.yaml

# Ultralytics YOLO 🚀, AGPL-3.0 license
# COCO8-pose dataset (first 8 images from COCO train2017) by Ultralytics
# Example usage: yolo train data=coco8-pose.yaml
# parent
# ├── ultralytics
# └── datasets
#     └── coco8-pose  ← downloads here (1 MB)


# Train/val/test sets as 1) dir: path/to/imgs, 2) file: path/to/imgs.txt, or 3) list: [path/to/imgs1, path/to/imgs2, ..]
path: ./ultralytics-pose/data/transistor  # dataset root dir
train: images/train  # train images (relative to 'path') 4 images
val: images/val  # val images (relative to 'path') 4 images
test:  # test images (optional)

# Keypoints
kpt_shape: [4, 3]  # number of keypoints, number of dims (2 for x,y or 3 for x,y,visible)
flip_idx: [0, 1, 2, 3]

# Classes
names:
  0: transistor

4.2修改ultralytics/cfg/models/11/yolo11-pose.yaml

修改为4个关键点和一个类别nc:1

# Ultralytics YOLO 🚀, AGPL-3.0 license
# YOLO11-pose keypoints/pose estimation model. For Usage examples see https://docs.ultralytics.com/tasks/pose

# Parameters
nc: 1 # number of classes
kpt_shape: [4, 3] # number of keypoints, number of dims (2 for x,y or 3 for x,y,visible)
scales: # model compound scaling constants, i.e. 'model=yolo11n-pose.yaml' will call yolo11.yaml with scale 'n'
  # [depth, width, max_channels]
  n: [0.50, 0.25, 1024] # summary: 344 layers, 2908507 parameters, 2908491 gradients, 7.7 GFLOPs
  s: [0.50, 0.50, 1024] # summary: 344 layers, 9948811 parameters, 9948795 gradients, 23.5 GFLOPs
  m: [0.50, 1.00, 512] # summary: 434 layers, 20973273 parameters, 20973257 gradients, 72.3 GFLOPs
  l: [1.00, 1.00, 512] # summary: 656 layers, 26230745 parameters, 26230729 gradients, 91.4 GFLOPs
  x: [1.00, 1.50, 512] # summary: 656 layers, 58889881 parameters, 58889865 gradients, 204.3 GFLOPs

# YOLO11n backbone
backbone:
  # [from, repeats, module, args]
  - [-1, 1, Conv, [64, 3, 2]] # 0-P1/2
  - [-1, 1, Conv, [128, 3, 2]] # 1-P2/4
  - [-1, 2, C3k2, [256, False, 0.25]]
  - [-1, 1, Conv, [256, 3, 2]] # 3-P3/8
  - [-1, 2, C3k2, [512, False, 0.25]]
  - [-1, 1, Conv, [512, 3, 2]] # 5-P4/16
  - [-1, 2, C3k2, [512, True]]
  - [-1, 1, Conv, [1024, 3, 2]] # 7-P5/32
  - [-1, 2, C3k2, [1024, True]]
  - [-1, 1, SPPF, [1024, 5]] # 9
  - [-1, 2, C2PSA, [1024]] # 10

# YOLO11n head
head:
  - [-1, 1, nn.Upsample, [None, 2, "nearest"]]
  - [[-1, 6], 1, Concat, [1]] # cat backbone P4
  - [-1, 2, C3k2, [512, False]] # 13

  - [-1, 1, nn.Upsample, [None, 2, "nearest"]]
  - [[-1, 4], 1, Concat, [1]] # cat backbone P3
  - [-1, 2, C3k2, [256, False]] # 16 (P3/8-small)

  - [-1, 1, Conv, [256, 3, 2]]
  - [[-1, 13], 1, Concat, [1]] # cat head P4
  - [-1, 2, C3k2, [512, False]] # 19 (P4/16-medium)

  - [-1, 1, Conv, [512, 3, 2]]
  - [[-1, 10], 1, Concat, [1]] # cat head P5
  - [-1, 2, C3k2, [1024, True]] # 22 (P5/32-large)

  - [[16, 19, 22], 1, Pose, [nc, kpt_shape]] # Detect(P3, P4, P5)

4.3 默认参数开启训练

import warnings
warnings.filterwarnings('ignore')
from ultralytics import YOLO

if __name__ == '__main__':
    model = YOLO('ultralytics/cfg/models/11/yolo11-pose.yaml')
    #model.load('yolo11n.pt') # loading pretrain weights
    model.train(data='data/transistor.yaml',
                cache=False,
                imgsz=640,
                epochs=100,
                batch=8,
                close_mosaic=10,
                device='0',
                optimizer='SGD', # using SGD
                project='runs/train',
                name='exp',
                )

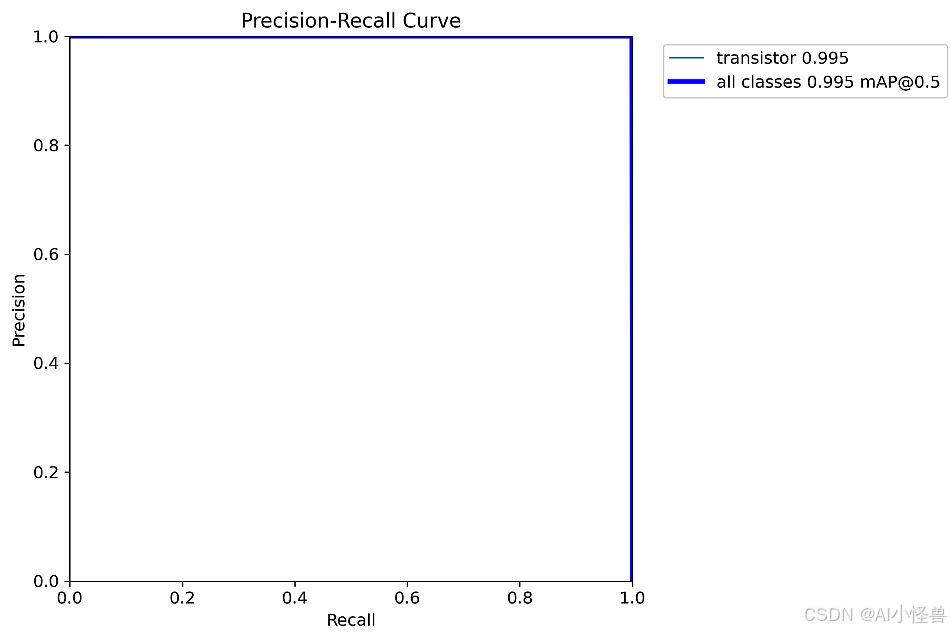

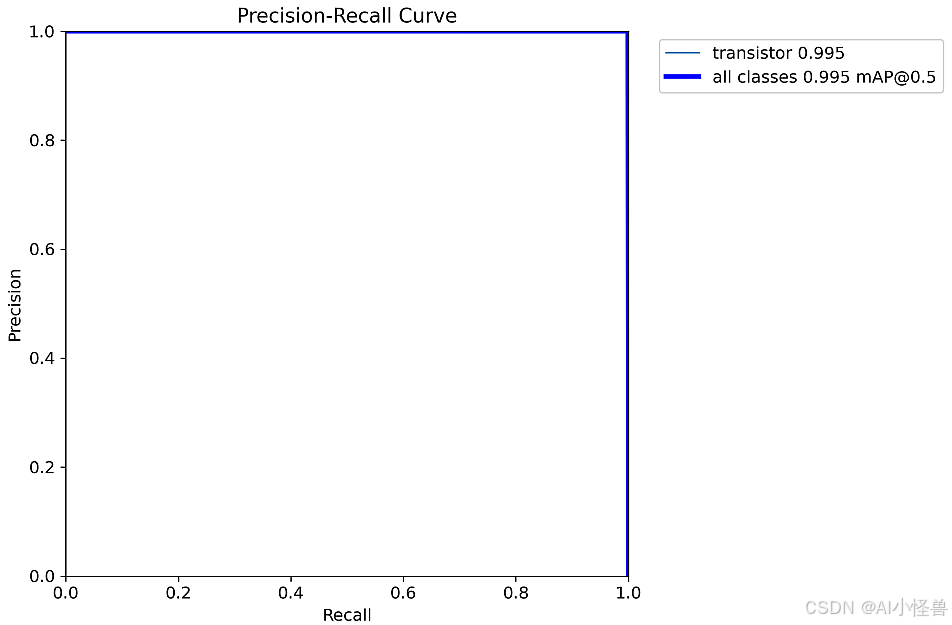

4.4训练结果分析

YOLO11-pose summary (fused): 302 layers, 2,689,583 parameters, 0 gradients, 7.3 GFLOPs
                 Class     Images  Instances      Box(P          R      mAP50  mAP50-95)     Pose(P          R      mAP50  mAP50-95): 100%|██████████| 1/1 [00:00<00:00,  2.47it/s]
                   all          5          5      0.991          1      0.995      0.885      0.991          1      0.995      0.848

100个epoch以后

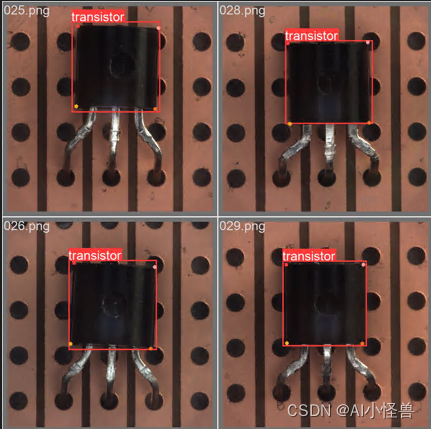

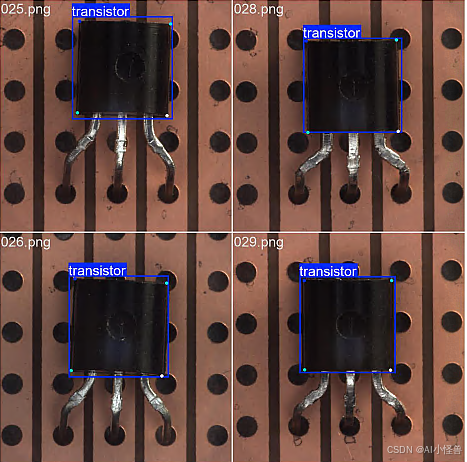

预测图片结果如下：
