大家好，我是南木。工业质检是计算机视觉最成熟的落地场景之一，而表面缺陷检测（如金属划痕、塑料裂纹、玻璃气泡）更是刚需，人工质检不仅效率低、漏检率高，还容易受人工主观因素影响。OpenCV凭借“轻量、高效、跨平台”的优势，成为工业质检的首选工具，但很多开发者因缺乏“工业场景适配思维”，导致算法在实验室效果好，一上生产线就失效。

这篇文章结合3家制造业企业落地表面缺陷检测项目的实战经验，从“工业需求→数据准备→算法实现→模型部署→优化迭代”五个维度，完整讲解基于OpenCV的表面缺陷检测全流程。包含金属划痕、塑料裂纹两个核心案例，提供C++和Python双版本代码，覆盖“传统算法+轻量深度学习”两种方案，同时给出工业场景特有的光源布置、抗干扰、嵌入式部署技巧。

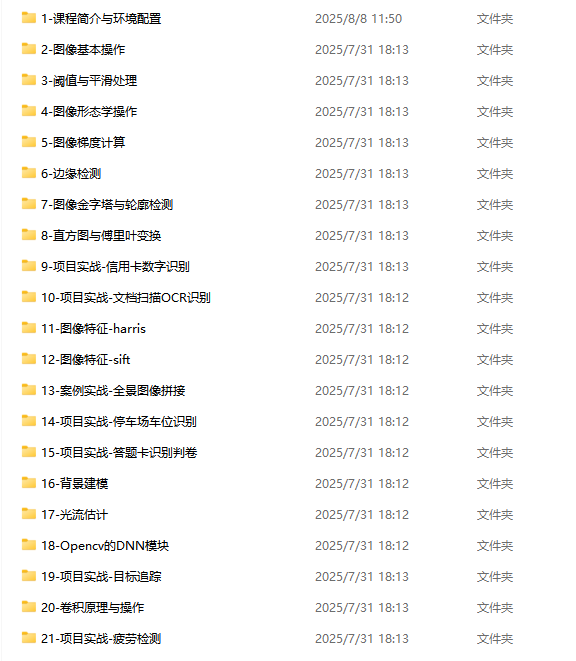

同时 这里无偿给大家准备了一份OpenCV实战教程 需要的同学扫码自取

一、工业质检核心需求：先明确“能落地”的标准

在动手写代码前，必须先明确工业场景的核心需求——实验室的“高准确率”不等于工业的“能落地”，工业质检更看重稳定性、实时性、可解释性三大指标。

1. 核心检测目标与精度要求

表面缺陷检测的目标通常分为两类，技术方案差异显著：

缺陷类型	特征描述	典型应用场景	检测精度要求
线性缺陷	细长不规则线条（如划痕、裂纹），宽度0.1-2mm，长度5-50mm	金属板材、汽车零部件、玻璃	检出率≥99%，误检率≤0.5%
区域缺陷	不规则块状/点状（如气泡、凹陷、污渍），面积≥0.5mm²	塑料外壳、电子芯片、印刷品	检出率≥98%，误检率≤1%

实战提醒：工业场景中，“漏检”的代价远高于“误检”（漏检可能导致批量不合格品流入市场），因此算法设计需优先保证“高检出率”，再通过后处理降低误检。

2. 工业硬件环境限制

不同于实验室的高性能GPU，工业设备的硬件配置往往有限，直接决定算法选型：

• 主流配置1：工业PC（Intel i5/i7 CPU，4-8GB内存，无独立GPU）——适合传统OpenCV算法、轻量深度学习模型（如YOLO-Nano、MobileNet-SSD）；
• 主流配置2：嵌入式设备（Jetson Nano/TX2、树莓派4B）——仅支持轻量化算法，需极致优化（如4位量化、内存复用）；
• 特殊配置：带GPU的边缘计算盒（如Jetson AGX Xavier）——可运行复杂模型，但成本较高（单台约1-3万元）。

选型原则：能用传统算法解决的，绝不依赖深度学习；必须用深度学习的，优先选择ONNX格式的轻量模型（OpenCV DNN模块可直接加载）。

3. 工业场景核心挑战

工业图像受环境影响大，算法需具备强鲁棒性，核心挑战包括：

• 光照不均：生产线光源老化、工件反光导致图像明暗不均；
• 背景干扰：工件表面纹理（如金属拉丝、塑料磨砂）易被误判为缺陷；
• 尺度变化：同一缺陷在不同位置、不同角度拍摄的尺寸差异大；
• 实时性要求：生产线节拍通常为0.5-2秒/件，算法单帧处理耗时需≤200ms（5 FPS以上）。

二、数据准备：工业场景的“数据标注”与“增强”技巧

数据是工业质检的基础，但工业数据往往存在“样本少、标注难”的问题，需掌握针对性的采集和标注方法。

1. 数据采集：光源布置是“第一生产力”

工业图像的质量直接决定算法上限，而光源布置是影响图像质量的关键——好的光源能让缺陷与背景形成明显对比，简化后续算法难度。

（1）光源类型与场景适配

光源类型	特点	适用缺陷	示例场景
同轴光源	光线垂直照射工件，减少反光，突出表面缺陷	金属/玻璃表面划痕、裂纹	手机屏幕划痕检测
环形光源	360°均匀照明，适合曲面工件	塑料外壳凹陷、气泡	瓶盖缺陷检测
条形光源	定向照明，强化线性缺陷对比度	板材划痕、焊缝裂纹	钢板表面检测
背光源	从工件背面照射，突出轮廓缺陷	孔洞、缺口	齿轮齿缺检测

（2）实战光源布置案例（金属划痕检测）

• 工件：不锈钢板材（易反光）；
• 光源：同轴光源+偏振片（消除反光）；
• 相机：工业相机（分辨率1280×720，帧率30 FPS）；
• 距离：相机与工件距离30cm，光源与相机同轴安装。

效果：划痕呈现为“暗线”，背景均匀，无反光干扰。

2. 数据标注：工业级标注规范

工业质检标注需兼顾“精度”和“效率”，推荐使用LabelMe（开源免费）或MakeSense.AI（在线标注），标注规范如下：

（1）标注格式

• 线性缺陷：用“多边形”标注缺陷区域（不建议用直线，因划痕多为不规则曲线）；
• 区域缺陷：用“多边形”或“矩形”标注（矩形更高效，适合批量标注）；
• 标签命名：简洁明确，如“scratch”（划痕）、“crack”（裂纹）、“bubble”（气泡）。

（2）标注数量与分布

• 最小样本量：每种缺陷至少50张（工业场景样本难获取，可通过数据增强扩充）；
• 分布要求：覆盖不同位置（工件边缘/中心）、不同尺度（小划痕/长划痕）、不同光照条件的缺陷。

（3）标注工具实战（LabelMe标注划痕）

# 1. 安装LabelMe
pip install labelme

# 2. 启动标注工具
labelme

标注步骤：

1. 打开采集的工业图像；
2. 选择“Polygon”工具，沿划痕边缘绘制多边形；
3. 输入标签“scratch”，保存为JSON文件（包含标注坐标和标签）。

3. 数据增强：解决工业样本不足的核心手段

工业场景中，缺陷样本往往稀缺，需通过数据增强生成“虚拟样本”，OpenCV可实现以下常用增强手段：

（1）基础增强（Python代码）

import cv2
import numpy as np

def industrial_data_augmentation(img):
    """工业图像增强函数：包含旋转、缩放、噪声、亮度调整"""
    h, w = img.shape[:2]

    # 1. 随机旋转（-10°~10°，避免缺陷超出图像）
    angle = np.random.uniform(-10, 10)
    M_rot = cv2.getRotationMatrix2D((w//2, h//2), angle, 1.0)
    img_rot = cv2.warpAffine(img, M_rot, (w, h), borderMode=cv2.BORDER_REPLICATE)

    # 2. 随机缩放（0.9~1.1倍）
    scale = np.random.uniform(0.9, 1.1)
    new_w, new_h = int(w*scale), int(h*scale)
    img_scale = cv2.resize(img_rot, (new_w, new_h))
    # 裁剪回原尺寸
    x = (new_w - w) // 2
    y = (new_h - h) // 2
    img_scale = img_scale[y:y+h, x:x+w]

    # 3. 加高斯噪声（模拟相机噪声）
    noise = np.random.normal(0, 5, (h, w)).astype(np.uint8)
    img_noise = cv2.add(img_scale, noise)

    # 4. 亮度调整（模拟光照变化，-30~+30）
    brightness = np.random.uniform(-30, 30)
    img_bright = cv2.convertScaleAbs(img_noise, alpha=1, beta=brightness)

    return img_bright

# 测试增强效果
img = cv2.imread("metal_scratch.jpg")
aug_img = industrial_data_augmentation(img)
cv2.imshow("Original", img)
cv2.imshow("Augmented", aug_img)
cv2.waitKey(0)
cv2.destroyAllWindows()

（2）工业特化增强：缺陷迁移

针对“缺陷样本极少”的情况，可将少量真实缺陷“迁移”到无缺陷工件图像上，生成合成样本：

1. 从真实缺陷图像中提取缺陷区域（通过标注的多边形坐标）；
2. 随机粘贴到无缺陷工件图像的不同位置；
3. 调整缺陷的亮度、对比度，使其与背景融合。

效果：10张真实缺陷图可生成1000+合成样本，大幅提升模型泛化能力。

4. 数据集划分与格式转换

• 划分比例：训练集70%、验证集20%、测试集10%（测试集需包含真实生产线的图像，而非增强样本）；
• 格式转换：LabelMe标注的JSON文件需转换为OpenCV可处理的“图像+掩码”格式（掩码中缺陷区域为255，背景为0）：

import json
import os

def json2mask(json_path, img_dir, mask_dir):
    """将LabelMe的JSON标注转换为掩码图像"""
    # 创建掩码保存目录
    os.makedirs(mask_dir, exist_ok=True)

    with open(json_path, "r") as f:
        data = json.load(f)

    # 读取原图
    img_path = os.path.join(img_dir, data["imagePath"])
    img = cv2.imread(img_path)
    h, w = img.shape[:2]

    # 创建空白掩码（全黑）
    mask = np.zeros((h, w), dtype=np.uint8)

    # 绘制缺陷区域（白色，255）
    for shape in data["shapes"]:
        if shape["label"] in ["scratch", "crack"]:
            # 获取多边形坐标
            points = np.array(shape["points"], dtype=np.int32)
            # 填充多边形
            cv2.fillPoly(mask, [points], 255)

    # 保存掩码
    mask_name = os.path.splitext(data["imagePath"])[0] + "_mask.png"
    cv2.imwrite(os.path.join(mask_dir, mask_name), mask)

# 批量转换
json_dir = "labelme_jsons"
img_dir = "original_images"
mask_dir = "masks"
for json_file in os.listdir(json_dir):
    if json_file.endswith(".json"):
        json2mask(os.path.join(json_dir, json_file), img_dir, mask_dir)

三、预处理：工业图像的“去噪+增强”核心流程

工业图像往往存在噪声、光照不均等问题，预处理是缺陷检测的“第一道防线”——好的预处理能让缺陷“凸显”，后续算法事半功倍。

1. 预处理标准流程（Python/C++双版本）

针对表面缺陷检测，预处理流程固定为：灰度化→去噪→光照校正→二值化→形态学优化，以下为完整实现。

（1）Python版本代码

def industrial_preprocess(img, is_debug=False):
    """工业图像预处理流程"""
    # 1. 灰度化（减少计算量）
    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

    # 2. 去噪（双边滤波：保留边缘，去除噪声）
    # 注意：工业图像噪声多为高斯噪声，双边滤波效果优于高斯滤波
    denoised = cv2.bilateralFilter(gray, d=9, sigmaColor=75, sigmaSpace=75)

    # 3. 光照校正（CLAHE：自适应直方图均衡化，解决光照不均）
    clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8, 8))
    light_corrected = clahe.apply(denoised)

    # 4. 二值化（自适应阈值：适合光照不均的图像）
    # 缺陷为暗线时用THRESH_BINARY_INV（缺陷变为白色）
    binary = cv2.adaptiveThreshold(
        light_corrected, 255, cv2.ADAPTIVE_THRESH_GAUSSIAN_C,
        cv2.THRESH_BINARY_INV, 11, 2
    )

    # 5. 形态学优化（去除小噪声，连接断裂缺陷）
    kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))
    # 开运算：先腐蚀后膨胀，去除小噪声
    opening = cv2.morphologyEx(binary, cv2.MORPH_OPEN, kernel, iterations=1)
    # 闭运算：先膨胀后腐蚀，连接断裂的缺陷
    closing = cv2.morphologyEx(opening, cv2.MORPH_CLOSE, kernel, iterations=1)

    # 调试模式：显示每步结果
    if is_debug:
        cv2.imshow("Gray", gray)
        cv2.imshow("Denoised", denoised)
        cv2.imshow("Light Corrected", light_corrected)
        cv2.imshow("Binary", binary)
        cv2.imshow("Final Preprocess", closing)
        cv2.waitKey(0)
        cv2.destroyAllWindows()

    return closing

# 测试预处理
img = cv2.imread("metal_scratch.jpg")
preprocessed = industrial_preprocess(img, is_debug=True)

（2）C++版本代码（工业部署常用）

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

Mat industrialPreprocess(Mat& img, bool isDebug = false) {
    // 1. 灰度化
    Mat gray;
    cvtColor(img, gray, COLOR_BGR2GRAY);

    // 2. 双边滤波去噪
    Mat denoised;
    bilateralFilter(gray, denoised, 9, 75, 75);

    // 3. CLAHE光照校正
    Ptr<CLAHE> clahe = createCLAHE(2.0, Size(8, 8));
    Mat lightCorrected;
    clahe->apply(denoised, lightCorrected);

    // 4. 自适应二值化
    Mat binary;
    adaptiveThreshold(lightCorrected, binary, 255,
                     ADAPTIVE_THRESH_GAUSSIAN_C, THRESH_BINARY_INV, 11, 2);

    // 5. 形态学优化
    Mat kernel = getStructuringElement(MORPH_RECT, Size(3, 3));
    Mat opening, closing;
    morphologyEx(binary, opening, MORPH_OPEN, kernel, Point(-1, -1), 1);
    morphologyEx(opening, closing, MORPH_CLOSE, kernel, Point(-1, -1), 1);

    // 调试模式
    if (isDebug) {
        imshow("Gray", gray);
        imshow("Denoised", denoised);
        imshow("Light Corrected", lightCorrected);
        imshow("Binary", binary);
        imshow("Final Preprocess", closing);
        waitKey(0);
        destroyAllWindows();
    }

    return closing;
}

// 测试
int main() {
    Mat img = imread("metal_scratch.jpg");
    Mat preprocessed = industrialPreprocess(img, true);
    return 0;
}

2. 关键步骤解析与参数调优

（1）去噪：双边滤波vs高斯滤波

• 高斯滤波：仅平滑噪声，会模糊缺陷边缘（不推荐）；
• 双边滤波：同时考虑空间距离和灰度差异，保留缺陷边缘的同时去噪（工业场景首选）；
• 参数调优：d=9（滤波直径）、sigmaColor=75（灰度相似性阈值）、sigmaSpace=75（空间相似性阈值）——噪声多时增大sigmaColor，边缘模糊时减小d。

（2）光照校正：CLAHE的核心作用

传统直方图均衡化会过度增强噪声，而CLAHE（限制对比度自适应直方图均衡化） 可将图像分成小块单独均衡，有效解决光照不均（如工件边缘暗、中心亮的问题）；

• 参数调优：clipLimit=2.0（对比度限制，避免过度增强）、tileGridSize=(8,8)（块大小，工业图像推荐8×8或16×16）。

（3）二值化：自适应阈值vs固定阈值

• 固定阈值（cv2.threshold()）：仅适合光照均匀的图像（如实验室环境）；
• 自适应阈值（cv2.adaptiveThreshold()）：根据局部区域计算阈值，适合工业场景的光照不均图像；
• 参数调优：blockSize=11（局部块大小，需为奇数）、C=2（阈值偏移量，正数降低阈值，负数提高阈值）。

四、缺陷检测算法：传统OpenCV方案vs轻量深度学习方案

根据缺陷复杂度和硬件配置，选择合适的检测算法——传统方案适合简单缺陷，深度学习适合复杂场景。

1. 方案1：传统OpenCV算法（线性缺陷检测）

针对划痕、裂纹等线性缺陷，传统算法通过“边缘检测+轮廓分析”即可实现高准确率，无需依赖深度学习，实时性极佳（CPU上≥30 FPS）。

（1）核心流程

1. 边缘检测：用Canny算子提取图像边缘；
2. 轮廓提取：找到所有闭合轮廓；
3. 轮廓筛选：根据缺陷的“长宽比、面积、周长”过滤非缺陷轮廓（如背景纹理）；
4. 缺陷标记：在原图上绘制缺陷边界框和标签。

（2）完整代码（Python版）

def detect_scratch_opencv(img, preprocessed):
    """用传统OpenCV检测线性划痕"""
    # 1. 边缘检测（Canny）
    edges = cv2.Canny(preprocessed, threshold1=50, threshold2=150)

    # 2. 提取轮廓
    contours, _ = cv2.findContours(edges, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

    # 3. 轮廓筛选（根据划痕特征：细长、面积小）
    defects = []
    for cnt in contours:
        # 计算轮廓特征
        area = cv2.contourArea(cnt)  # 面积
        perimeter = cv2.arcLength(cnt, closed=True)  # 周长
        if perimeter == 0:
            continue
        aspect_ratio = perimeter / area  # 长宽比（划痕的aspect_ratio较大）
        bounding_rect = cv2.boundingRect(cnt)  # 边界框
        w, h = bounding_rect[2], bounding_rect[3]
        rect_aspect_ratio = max(w, h) / min(w, h)  # 边界框长宽比

        # 筛选条件（根据实际缺陷调整）
        if (area > 10 and area < 500) and (rect_aspect_ratio > 5) and (aspect_ratio > 0.5):
            defects.append(bounding_rect)

    # 4. 标记缺陷
    result = img.copy()
    for (x, y, w, h) in defects:
        # 绘制边界框（红色）
        cv2.rectangle(result, (x, y), (x+w, y+h), (0, 0, 255), 2)
        # 绘制标签
        cv2.putText(result, "Scratch", (x, y-5), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0,0,255), 1)

    return result, len(defects)

# 测试传统算法
img = cv2.imread("metal_scratch.jpg")
preprocessed = industrial_preprocess(img)
result, defect_count = detect_scratch_opencv(img, preprocessed)
print(f"检测到缺陷数量：{defect_count}")
cv2.imshow("Defect Detection Result", result)
cv2.waitKey(0)
cv2.destroyAllWindows()

（3）关键优化：降低误检的3个技巧

1. 多特征融合筛选：同时使用“面积、长宽比、周长比”筛选，避免单一特征误判；
2. 形态学过滤：对轮廓进行“膨胀-腐蚀”，去除小尺寸的纹理干扰；
3. 背景建模：用无缺陷的工件图像作为背景，与当前图像做差分，突出缺陷区域。

2. 方案2：轻量深度学习算法（复杂缺陷检测）

当缺陷类型多、背景复杂（如同时存在划痕和气泡）时，传统算法难以兼顾，需采用轻量深度学习模型——推荐YOLO-Nano（YOLOv5的轻量化版本，参数量仅1.9M），OpenCV DNN模块可直接加载ONNX格式模型。

（1）模型训练简化流程

1. 数据集准备：使用LabelMe标注的数据集，转换为YOLO格式（txt文件，每行包含“类别 中心x 中心y 宽 高”）；
2. 模型训练：基于YOLOv5源码训练YOLO-Nano，配置文件如下（models/yolov5n.yaml）：

   nc: 2  # 类别数（如scratch、crack）
   depth_multiple: 0.33  # 深度倍数（轻量化核心）
   width_multiple: 0.25   # 宽度倍数（轻量化核心）
   anchors:
     - [10,13, 16,30, 33,23]  # P3/8
     - [30,61, 62,45, 59,119] # P4/16
     - [116,90, 156,198, 373,326] # P5/32


3. 模型导出：训练完成后导出为ONNX格式，方便OpenCV加载：

   python export.py --weights runs/train/exp/weights/best.pt --include onnx --imgsz 640 640


（2）OpenCV DNN加载YOLO-Nano实现检测（C++版）

#include <opencv2/opencv.hpp>
#include <vector>
#include <string>

using namespace cv;
using namespace cv::dnn;
using namespace std;

// 缺陷类别
vector<string> class_names = {"scratch", "crack"};
const float conf_threshold = 0.25;  // 置信度阈值
const float nms_threshold = 0.45;   // NMS阈值
const int img_size = 640;           // 模型输入尺寸

Mat detect_defect_dnn(Mat& img, Net& net) {
    Mat result = img.clone();
    int h = img.rows;
    int w = img.cols;

    // 1. 预处理：转为blob格式
    Mat blob = blobFromImage(img, 1/255.0, Size(img_size, img_size), Scalar(0,0,0), true, false);
    net.setInput(blob);

    // 2. 推理
    vector<string> out_names = net.getUnconnectedOutLayersNames();
    vector<Mat> outputs;
    net.forward(outputs, out_names);

    // 3. 解析输出
    vector<float> confidences;
    vector<Rect> boxes;
    vector<int> class_ids;

    for (size_t i = 0; i < outputs.size(); ++i) {
        float* data = (float*)outputs[i].data;
        int rows = outputs[i].rows;
        int cols = outputs[i].cols;

        for (int j = 0; j < rows; ++j) {
            // 获取置信度最高的类别
            Mat scores = outputs[i].row(j).colRange(5, cols);
            Point class_id_point;
            double conf;
            minMaxLoc(scores, 0, &conf, 0, &class_id_point);

            if (conf > conf_threshold) {
                // 计算边界框（将640x640的坐标映射回原图）
                int center_x = (int)(data[j*cols + 0] * w);
                int center_y = (int)(data[j*cols + 1] * h);
                int box_w = (int)(data[j*cols + 2] * w);
                int box_h = (int)(data[j*cols + 3] * h);
                int x = center_x - box_w / 2;
                int y = center_y - box_h / 2;

                boxes.push_back(Rect(x, y, box_w, box_h));
                confidences.push_back((float)conf);
                class_ids.push_back(class_id_point.x);
            }
        }
    }

    // 4. 非极大值抑制（NMS）：去除重复边界框
    vector<int> indices;
    NMSBoxes(boxes, confidences, conf_threshold, nms_threshold, indices);

    // 5. 标记缺陷
    for (size_t i = 0; i < indices.size(); ++i) {
        int idx = indices[i];
        Rect box = boxes[idx];
        string label = class_names[class_ids[idx]] + ":" + to_string(confidences[idx]).substr(0, 4);

        // 绘制边界框
        rectangle(result, box, Scalar(0, 0, 255), 2);
        // 绘制标签背景
        int base_line;
        Size label_size = getTextSize(label, FONT_HERSHEY_SIMPLEX, 0.5, 1, &base_line);
        rectangle(result, Point(box.x, box.y - label_size.height),
                 Point(box.x + label_size.width, box.y), Scalar(0,0,255), FILLED);
        // 绘制标签文本
        putText(result, label, Point(box.x, box.y - 5), FONT_HERSHEY_SIMPLEX, 0.5, Scalar(255,255,255), 1);
    }

    return result;
}

// 主函数：加载模型并检测
int main() {
    // 1. 加载YOLO-Nano ONNX模型
    Net net = readNetFromONNX("yolov5n_defect.onnx");
    // 设置推理后端（CPU）
    net.setPreferableBackend(DNN_BACKEND_OPENCV);
    net.setPreferableTarget(DNN_TARGET_CPU);

    // 2. 读取图像
    Mat img = imread("complex_defect.jpg");
    if (img.empty()) {
        cout << "无法读取图像！" << endl;
        return -1;
    }

    // 3. 缺陷检测
    Mat result = detect_defect_dnn(img, net);

    // 4. 显示结果
    imshow("Defect Detection (YOLO-Nano)", result);
    waitKey(0);
    destroyAllWindows();

    return 0;
}

3. 两种方案对比与选型

对比维度	传统OpenCV算法	轻量深度学习算法	选型建议
准确率	85%-95%（简单缺陷）	95%-99%（复杂缺陷）	简单缺陷（单一类型）选传统，复杂缺陷（多类型）选深度学习
实时性	CPU：30-60 FPS	CPU：5-15 FPS；GPU：30-50 FPS	实时性要求高（≤100ms/帧）选传统
泛化能力	差（材质/光照变化易失效）	好（适应多场景）	生产线多品种工件选深度学习
部署难度	低（纯OpenCV，无依赖）	中（需加载ONNX模型）	嵌入式设备无GPU选传统，工业PC选深度学习

五、工业部署：从代码到生产线的“落地”技巧

实验室代码跑通只是开始，工业部署需解决“兼容性、稳定性、可操作性”问题，以下为关键落地步骤。

1. 部署方案选型

根据工业硬件环境，选择合适的部署方式：

（1）方案1：C++桌面应用（工业PC首选）

• 优势：速度快、稳定性高，可集成到工业控制系统（如PLC）；
• 工具：Visual Studio（Windows）、Qt（跨平台，带GUI界面）；
• 核心需求：提供“参数配置界面”（如阈值调整、缺陷类型选择）、“日志保存”（检测结果存档）、“报警功能”（检测到缺陷时触发声光报警）。

（2）方案2：嵌入式部署（Jetson Nano/TX2）

• 优化技巧：
  1. 模型量化：用OpenVINO或TensorRT将模型量化为INT8，减少内存占用和计算量；
  2. 内存复用：预分配图像和blob内存，避免循环内频繁分配；
  3. 并行推理：用cv::parallel_for_并行处理多帧图像；
• 部署流程：编译支持CUDA的OpenCV→将C++代码交叉编译为ARM架构→部署到嵌入式设备。

（3）方案3：云端API（可选，适合远程监控）

• 架构：工业相机→边缘计算盒（采集图像）→云端API（检测）→MES系统（结果反馈）；
• 优势：支持远程升级模型、多生产线集中监控；
• 注意：需保证网络稳定性（工业场景推荐5G或有线网络）。

2. 工业级GUI界面设计（Qt示例）

工业质检系统需提供操作界面，方便工人使用，Qt是工业场景常用的GUI框架，核心功能包括：

• 实时预览：显示相机采集的图像和检测结果；
• 参数配置：滑动条调整预处理/检测参数（如阈值、置信度）；
• 结果统计：显示“总检测数、合格数、不合格数、合格率”；
• 日志管理：保存检测结果（图像+缺陷信息），支持查询导出；
• 报警设置：不合格品触发声光报警，可手动复位。

Qt核心代码片段：

// 实时显示检测结果
void MainWindow::updateResult(Mat& result, int total, int pass, int fail) {
    // 转换Mat为Qt图像格式
    cvtColor(result, result, COLOR_BGR2RGB);
    QImage img(result.data, result.cols, result.rows, result.step, QImage::Format_RGB888);
    ui->label_result->setPixmap(QPixmap::fromImage(img.scaled(ui->label_result->size(), Qt::KeepAspectRatio)));

    // 更新统计信息
    ui->label_total->setText(QString::number(total));
    ui->label_pass->setText(QString::number(pass));
    ui->label_fail->setText(QString::number(fail));
    ui->label_rate->setText(QString::number((float)pass/total*100, 'f', 2) + "%");

    // 不合格报警
    if (fail > 0 && ui->checkBox_alarm->isChecked()) {
        ui->label_alarm->setText("不合格！");
        ui->label_alarm->setStyleSheet("color: red; font-size: 16pt;");
        // 触发声光报警（调用工业报警器API）
        triggerAlarm(true);
    } else {
        ui->label_alarm->setText("正常");
        ui->label_alarm->setStyleSheet("color: green; font-size: 16pt;");
        triggerAlarm(false);
    }
}

3. 与工业控制系统集成（PLC通讯）

工业质检系统需与生产线的PLC（可编程逻辑控制器）通讯，实现“检测结果控制生产线动作”（如不合格品自动剔除），常用通讯方式为Modbus TCP：

1. 质检系统作为Modbus客户端，PLC作为服务器；
2. 检测完成后，质检系统向PLC写入“合格（1）”或“不合格（0）”信号；
3. PLC根据信号控制传送带的剔除机构动作。

Modbus通讯代码片段（libmodbus库）：

#include <modbus/modbus.h>

// 连接PLC
modbus_t* connectPLC(const char* ip, int port) {
    modbus_t* ctx = modbus_new_tcp(ip, port);
    if (modbus_connect(ctx) == -1) {
        cout << "PLC连接失败：" << modbus_strerror(errno) << endl;
        modbus_free(ctx);
        return NULL;
    }
    return ctx;
}

// 向PLC写入检测结果（地址0x0001：1=合格，0=不合格）
void writeResult(modbus_t* ctx, bool is合格) {
    uint16_t value = is合格 ? 1 : 0;
    int ret = modbus_write_register(ctx, 0x0001, value);
    if (ret == -1) {
        cout << "写入PLC失败：" << modbus_strerror(errno) << endl;
    }
}

// 调用示例
modbus_t* plc_ctx = connectPLC("192.168.0.100", 502);
if (plc_ctx) {
    writeResult(plc_ctx, true);  // 写入合格信号
    modbus_close(plc_ctx);
    modbus_free(plc_ctx);
}

六、避坑指南：工业质检落地的10个高频问题

1. 问题1：光照变化导致检测不稳定

• 现象：上午检测正常，下午因阳光直射导致漏检/误检；
• 解决方案：
  1. 安装遮光罩，避免环境光干扰；
  2. 用可编程光源（如LED条形光源），通过PLC控制亮度；
  3. 预处理中增加“自适应亮度调整”（如根据图像均值动态调整CLAHE参数）。

2. 问题2：工件表面纹理被误判为缺陷

• 现象：金属拉丝纹理、塑料磨砂纹理被检测为划痕；
• 解决方案：
  1. 采集无缺陷的纹理图像，作为背景模板，与检测图像做差分；
  2. 轮廓筛选时增加“纹理特征”（如LBP特征），区分纹理和缺陷；
  3. 用深度学习模型，标注时包含纹理样本，提升泛化能力。

3. 问题3：嵌入式部署时帧率过低

• 现象：Jetson Nano上检测帧率仅2 FPS，无法满足实时性；
• 解决方案：
  1. 降低图像分辨率（如1280×720→640×480）；
  2. 模型量化为INT8（用TensorRT优化）；
  3. 预处理和推理并行化（用多线程）。

4. 问题4：小缺陷（<0.1mm）漏检

• 现象：微小划痕无法检测到；
• 解决方案：
  1. 更换高分辨率相机（如200万像素→500万像素）；
  2. 优化光源（用同轴光源+高倍镜头）；
  3. 预处理中增加“拉普拉斯增强”，突出微小缺陷边缘。

5. 问题5：算法在不同批次工件上适配差

• 现象：A批次工件检测正常，B批次因材质差异失效；
• 解决方案：
  1. 增加多批次工件的训练样本；
  2. 设计“自适应阈值”，根据工件灰度均值动态调整检测参数；
  3. 增加“材质分类”模块，不同材质调用不同检测算法。

6. 问题6：相机采集延迟导致检测滞后

• 现象：工件已通过检测区域，结果才输出；
• 解决方案：
  1. 降低相机帧率（如30 FPS→15 FPS），减少缓存；
  2. 用硬件触发采集（PLC发送触发信号，相机同步采集）；
  3. 优化算法耗时，确保单帧处理≤100ms。

7. 问题7：二值化后缺陷断裂导致漏检

• 现象：长划痕被分割为多段，未被识别为单个缺陷；
• 解决方案：
  1. 预处理中增加“闭运算”迭代次数（如1→2）；
  2. 轮廓分析时增加“邻近轮廓合并”（距离小于5像素的轮廓合并为一个）；
  3. 用霍夫变换检测直线，连接断裂的划痕。

8. 问题8：Windows系统重启后驱动失效

• 现象：工业相机驱动在系统重启后无法识别；
• 解决方案：
  1. 安装相机厂商提供的“开机自启动”驱动服务；
  2. 将质检软件设置为“开机自启动”，延迟10秒启动（等待驱动加载）；
  3. 改用Linux系统（稳定性更高，适合工业场景）。

9. 问题9：检测结果无法保存或导出

• 现象：日志文件损坏，无法查询历史检测记录；
• 解决方案：
  1. 采用“增量保存”（每检测100件保存一次），避免文件过大；
  2. 保存为CSV格式（文本文件，不易损坏），包含“时间、工件ID、缺陷类型、图像路径”；
  3. 定期备份日志文件到U盘或云端。

10. 问题10：工人误操作导致参数混乱

• 现象：工人误调参数后，检测结果异常；
• 解决方案：
  1. 增加“参数锁定”功能，需密码才能修改关键参数；
  2. 保存“默认参数配置”，支持一键恢复；
  3. 记录参数修改日志，包含“修改人、时间、旧值、新值”。

工业质检不是“算法竞赛”，而是“工程落地”，实验室的高准确率固然重要，但生产线的稳定性、实时性、可操作性才是决定项目成败的关键
我是南木 需要学习规划、就业指导、论文辅导、技术答疑和系统课程学习的小伙伴 ，欢迎扫码交流
