本篇只简单介绍逻辑复制解析过程，这里面的比较有意思的历史快照还没有看，后面在补一篇。

0 总结速查

• 优先理解数据结构，整体流程就是一个解析–>半成品挂链–>回调处理生成成品的过程。
• 调pg_logical_slot_get_changes走decode这部分代码逻辑简单且相对独立，可以参考的地方：
  • 经典查找结构hashtable entry中挂dlist的数据结构。
  • 从XLOG反解并拼出tuple的几个函数调用。
  • 完整独立的Xlog解析接口的调用、hash表、dlist的操作；不同日志类型的处理方式。

1 解析流程

逻辑复制数据结构稍复杂，流程逻辑很简单。（主要是眼花了把reorder看成了record，困惑了很久😭）

walsender进程不断的从自己的复制槽中获取新产生的wal record，通过LogicalDecodingProcessRecord()函数进行wal record的初步过滤和解析，解析结果为一个ReorderBufferChange（解析半成品）（对于DML语句而言这个结构里面主要的信息为oldtuple和newtuple），并将这个解析结果放置到当前事务ID对应的解析buf中去。

当某个事务发生了提交，先通过ReorderBuffer维护的哈希表，通过XID找到ReorderBufferTXN，ReorderBufferTXN维护的链中的ReorderBufferChange（半成品）会被指定的plugin做二次处理（成品），并将处理结果按照指定的途径输出。

分解具体分成几步：

1. 调XLogReadRecord模块拿到一条完整的的Xlog record。
2. LogicalDecodingProcessRecord收到record，将record数据内容识别出来，封装到ReorderBufferChange结构中。ReorderBufferChange对应一次修改。
3. 将ReorderBufferChange串成链表，挂在ReorderBufferTXN结构上。
4. ReorderBuffer维护一个哈希表，key为xid，values为ReorderBufferTXN。
5. 在发现事务提交XLOG时，从ReorderBuffer的哈希表中，用xid找到ReorderBufferTXN，在把维护的链表上的所有ReorderBufferChange拿到，把半成品ReorderBufferChange传入解析插件的回调函数，完成一个事务的处理。
6. （insert on conflict的解析场景稍微特殊一些，这种spec insert会产生两条日志，参考这篇：《Postgresql源码（66）insert on conflict语法介绍与内核执行流程解析》）


2 实例

拿一个具体用例来看

drop table decoding_test;
CREATE TABLE decoding_test(x integer, y text);
SELECT pg_create_logical_replication_slot('test_slot', 'test_decoding');

-- 测试开始
SELECT pg_logical_slot_get_changes('test_slot', NULL, NULL);
 pg_logical_slot_get_changes
-----------------------------
(0 rows)

INSERT INTO decoding_test(x,y) SELECT s, s::text FROM generate_series(1,2) s;

-- 调试位置
SELECT pg_logical_slot_get_changes('test_slot', NULL, NULL);
                             pg_logical_slot_get_changes
-------------------------------------------------------------------------------------
 (7/80F087D0,4002996,"BEGIN 4002996")
 (7/80F087D0,4002996,"table public.decoding_test: INSERT: x[integer]:1 y[text]:'1'")
 (7/80F08A00,4002996,"table public.decoding_test: INSERT: x[integer]:2 y[text]:'2'")
 (7/80F08A70,4002996,"COMMIT 4002996")

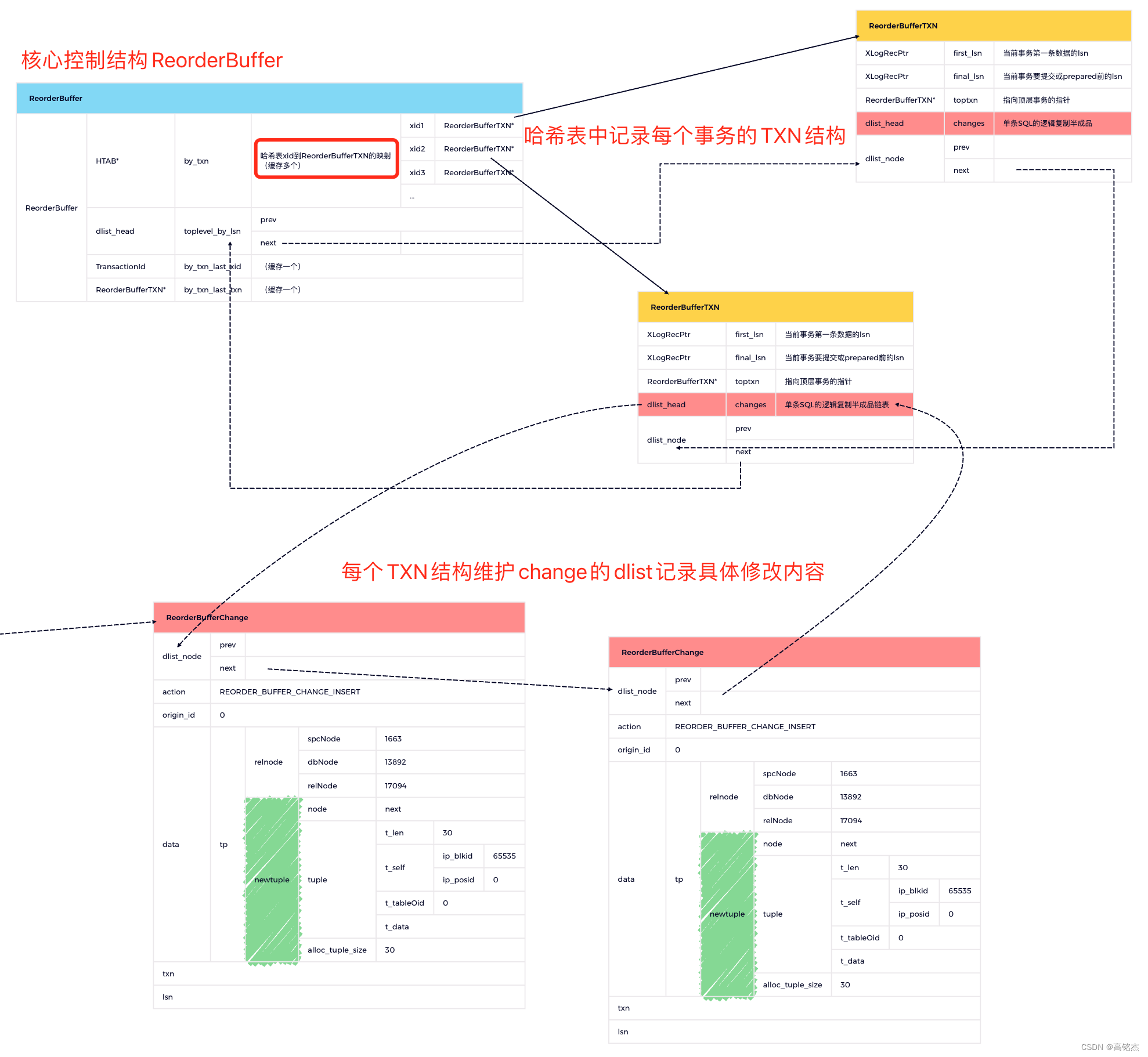

2 关键数据结构

1. ReorderBuffer中的哈希表维护了xid到TXN的映射。
2. 每个TXN结构维护了DLIST，元素是Change结构。
3. Change结构记录了修改的具体内容，也可以理解为逻辑解析的半成品。
4. Change结构在事务提交时，会全部拿出来给试下指定的逻辑复制解析插件，按插件自己定制解析后输出逻辑解析成品。
