2025西电A测气压测控仿真系统（自行编写上位机软件）

到此为止2025的A测已顺利解决，希望能为同学们的考公考研节省一点时间。这篇也是我写的第一篇文章，有写的烂的地方请尽管告诉我。文中如有侵权，联系立删。还有问题的地方也请在评论区反馈，我会尽量回复。最后，所有源码放在下方，有需要自取。A测_气压测控仿真系统.zip。

Marcus1135

1045人浏览 · 2025-09-21 07:05:43

Marcus1135 · 2025-09-21 07:05:43 发布

题目

软件环境：推荐采用Proteus 8.9 SP2及以上仿真软件，Arduino IDE，虚拟串口驱动软件Virtual Serial Port Driver（VSPD）。实现功能：使用Arduino UNO微控制器，搭建一个PC上位机远程气压检测控制系统。

功能：Arduino UNO（Atmega328P）通过串行接口组件与上位机PC进行双向通信，PC上位机软件向Arduino UNO发送学生自己的学号，Arduino UNO收到后向PC机发送当前的气压值，并且在LCD上显示学生的学号、当前的气压值。 PC 上位机软件显示收到的气压值。

Arduino UNO 控制驱动直流电机，当环境气压等于或高于预定的气压（（860+ 学号末位数）hPa）时，启动直流电机转动；当环境气压低于预定的气压（（860+ 学号末位数）hPa）时，直流电机停止转动。同时，实时环境气压在LCD和PC 上位机软件显示。如：学生学号末位数为5，手动增加气压等于或超过设定的气压值865 hPa（860+5=865）时，驱动直流电机开始转动。

LCD第一行显示 ID：学号，第二行显示 PRESS：气压值

必须自行编写PC上位机软件，实现PC与Arduino的双向数据传输及管理控制。编程语言不限。

上位机软件GUI界面Title显示学生自己的学号和姓名；需要有发送窗口显示发送的学号；有接收窗口显示接收到的气压值；GUI 界面上需要有串口选择和串口打开关闭功能。

相比于之前，多了一个编写上位机软件的工作，很烦。室友AI两三下搞了一个简易的，但有点太简易了。后来我找到了另一位博主的文章。用Qt Designer和Python做了一个我还算满意的。

仿真电路及Arduino程序

该部分内容从软件安装、环境搭建到最后的模拟，老学长都有资料

西电A测：串口通信仿真（这个重点是环境搭建，教你怎么安装软件，以及怎么使用）

2024春季西电A测-气压测控仿真系统（这篇提供了Arduion程序）

文中的程序在使用XCOM时完全没问题，但在用自己编的软件时可能会出现错误。具体原因与换行符\r\n有关，下面会详细介绍。

上位机软件编写

参考文章

软件的编写我参考了以下文章（文末有项目文件）

从零开始编写一个上位机（串口助手）QT Creator + Python

这里节省时间可以直接下载文件，但需要学习配置Pyside2以及Qt designer。

修改Tital

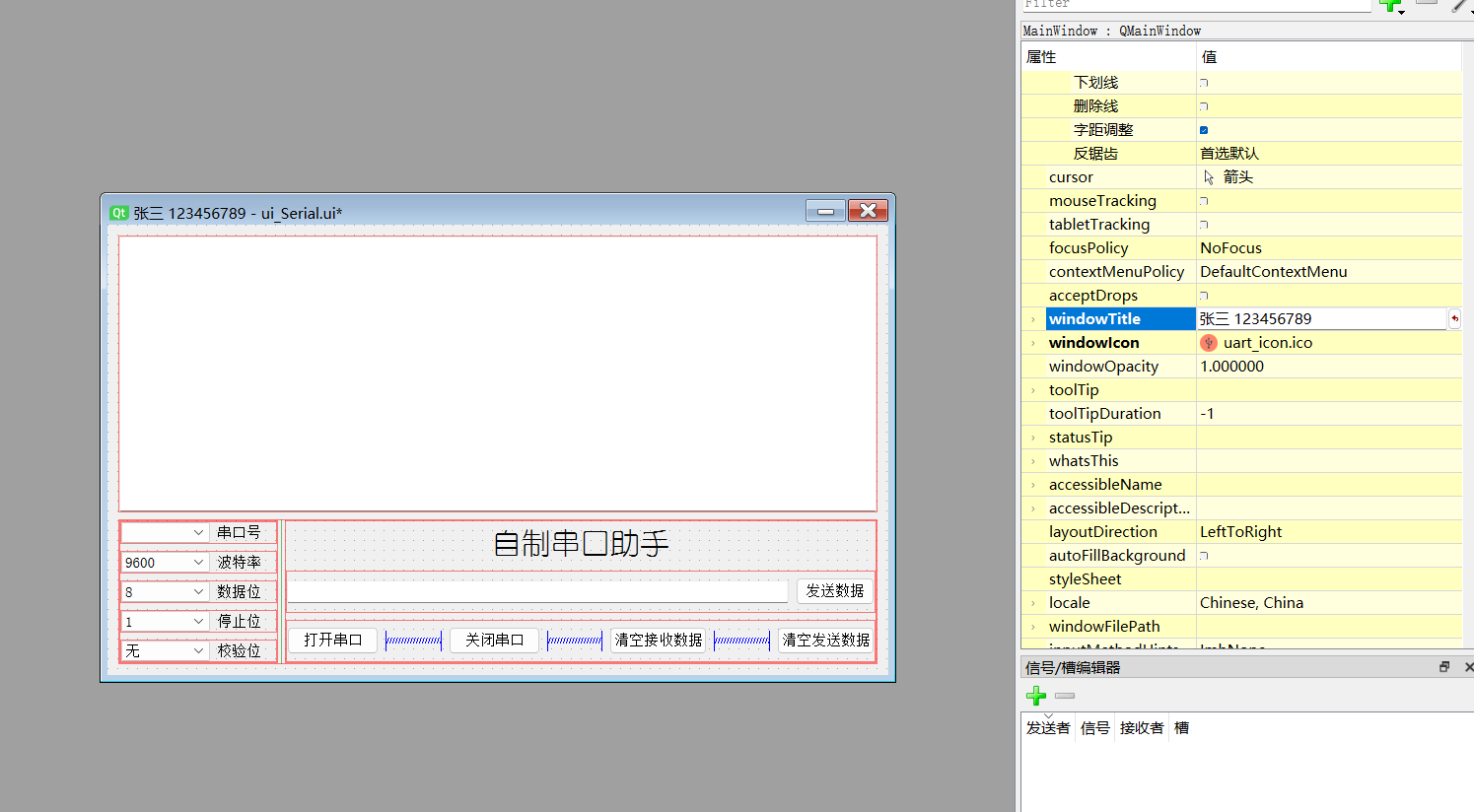

修改GUI的tital只需要用Qt Designer打开ui_Serial.ui文件，修改MainWindow的属性，如下

然后保存，再用Pyside2-uic转换为.py文件，重新运行main.py即可看到更新后的软件。

参考文章中软件的问题

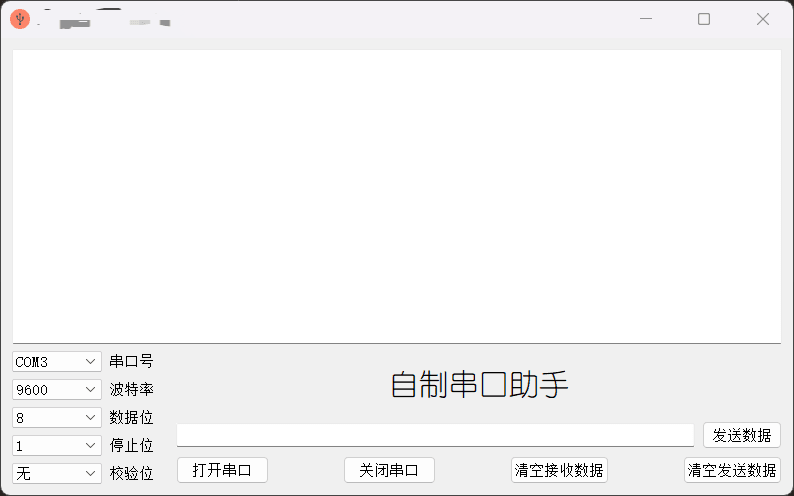

文中的软件没什么太大的问题，跟着做就能得到一个如下的软件

但有一个问题，如果直接使用该串口助手，你会发现仿真时，LCD显示的学号的对的，但是气压预设值跟【860+学号最后一位】不一样（其实这里是倒数第三位）。原因来自于Arduino程序中获取最后一位的片段：

if (Serial.available() > 0) { // 检查是否有串口输入
   while (Serial.available() > 0) {
      str += (char)Serial.read();
     delay(10);
    }
   lcd.println(str);
    // 提取学号的末位数字
    length_ = str.length();
    last = str.substring(length_ - 3, length_ - 2).toInt();
    setPressure = 860 + last;
    str = "";
   length_ = 0;
   last = 0;
  }

由于当时使用了XCOM的发送新行，导致发次发送末尾都有\r\n，所以学号的最后一位变成了倒数第三位。而上面我们自制的软件只发送原文，不会换行，导致选到了学号的倒数第三位。

两种解决方法

第一种

修改Arduino程序中定位最后一位的位置

last = str.substring(length_ - 1, length_).toInt();

第二种

为软件添加换行，及在发送数据前，在尾部加上\r\n

找到文件 main_Serial.py ,找到函数 pBtn_Serial_Send_Data_Slot(self)

    def pBtn_Serial_Send_Data_Slot(self):
        text = self.ui.lEdit_Serial_Send_Data.text()        # 获取输入内容
        try:
            if text and self.Serial.is_open:
                # print(text.encode('utf-8'))
                text_with_newline = text + '\r\n'
                self.Serial.write(text_with_newline.encode('utf-8'))     # 发送数据将数据转换成 utf-8 格式发送
        except Exception as error:
            print(error)

用以上代码替换，即可实现换行。
