stm32f429之多通道ADC通过DMA数据采集

原来的程序使用时stm32f103的芯片，现在给为stm32f429的芯片，查看一下几家开发板例程，发现没有使用adc+dma的，在网上也搜索了一下，没找到直接可以用的，花一些时间，现在分享出来，供大家参考。
中心思想，dma循环将ADC数据存储到指定位置，需用读取adc数据值，直接从缓存区提取；
时间有限，直接上代码。

DMA初始化
void MYDMA_Config(void)
{
    __HAL_RCC_DMA2_CLK_ENABLE();//DMA2时钟使能

    //Tx DMA配置
    ADC1_DMA_Handler.Instance=DMA2_Stream0;                            //数据流选择
    ADC1_DMA_Handler.Init.Channel=DMA_CHANNEL_0;                                //通道选择
    ADC1_DMA_Handler.Init.Direction=DMA_PERIPH_TO_MEMORY;             //存储器到外设
    ADC1_DMA_Handler.Init.PeriphInc=DMA_PINC_DISABLE;                 //外设增量模式
    ADC1_DMA_Handler.Init.MemInc=DMA_MINC_ENABLE;                     //存储器增量模式
    ADC1_DMA_Handler.Init.PeriphDataAlignment=DMA_PDATAALIGN_HALFWORD;    //外设数据长度:16位
    ADC1_DMA_Handler.Init.MemDataAlignment=DMA_PDATAALIGN_HALFWORD;       //存储器数据长度:16位
    ADC1_DMA_Handler.Init.Mode=DMA_CIRCULAR;                            //外设普通模式
    ADC1_DMA_Handler.Init.Priority=DMA_PRIORITY_MEDIUM;               //中等优先级
    ADC1_DMA_Handler.Init.FIFOMode=DMA_FIFOMODE_DISABLE;
    ADC1_DMA_Handler.Init.FIFOThreshold=DMA_FIFO_THRESHOLD_FULL;
    ADC1_DMA_Handler.Init.MemBurst=DMA_MBURST_SINGLE;                 //存储器突发单次传输
    ADC1_DMA_Handler.Init.PeriphBurst=DMA_PBURST_SINGLE;              //外设突发单次传输

    __HAL_LINKDMA(&ADC1_Handler,DMA_Handle,ADC1_DMA_Handler);    //将DMA与USART1联系起来(发送DMA)

	ADC1_DMA_Handler.Instance->PAR = (u32)&ADC1->DR;//外设地址
	ADC1_DMA_Handler.Instance->M0AR = (vu32)ADC_ConvertedValue;
	ADC1_DMA_Handler.Instance->NDTR = 8;

    HAL_DMA_DeInit(&ADC1_DMA_Handler);
    HAL_DMA_Init(&ADC1_DMA_Handler);
	HAL_DMA_Start(&ADC1_DMA_Handler, (u32)&ADC1->DR, (vu32)ADC_ConvertedValue, N*ADC_CHANNELS);
}

/***************************************************************************************************
*名称：	MY_ADC_Init()
*描述：	配置AD转换，使用ADC1，DMA2，转换8个通道
*入口参数：	无
*出口参数：	无
***************************************************************************************************/
void MY_ADC_Init(void)
{
	ADC_ChannelConfTypeDef ADC1_ChanConf;

    ADC1_Handler.Instance=ADC1;
    ADC1_Handler.Init.ClockPrescaler=ADC_CLOCK_SYNC_PCLK_DIV4;   //4分频，ADCCLK=PCLK2/4=90/4=22.5MHZ
    ADC1_Handler.Init.Resolution=ADC_RESOLUTION_12B;             //12位模式
    ADC1_Handler.Init.DataAlign=ADC_DATAALIGN_RIGHT;             //右对齐
    ADC1_Handler.Init.ScanConvMode=ENABLE;                      //扫描模式？
    ADC1_Handler.Init.EOCSelection=DISABLE;                      //关闭EOC中断
    ADC1_Handler.Init.ContinuousConvMode=ENABLE;                //开启连续转换
    ADC1_Handler.Init.NbrOfConversion=8;                         //8个转换在规则序列中 也就是只转换规则序列1
    ADC1_Handler.Init.DiscontinuousConvMode=DISABLE;             //禁止不连续采样模式
    ADC1_Handler.Init.NbrOfDiscConversion=0;                     //不连续采样通道数为0
    ADC1_Handler.Init.ExternalTrigConv=ADC_SOFTWARE_START;       //软件触发
    ADC1_Handler.Init.ExternalTrigConvEdge=ADC_EXTERNALTRIGCONVEDGE_NONE;//使用软件触发
    ADC1_Handler.Init.DMAContinuousRequests=ENABLE;             //开启DMA请求
    HAL_ADC_Init(&ADC1_Handler);                                 //初始化
	//转换序列
	ADC1_ChanConf.Channel = ADC_CHANNEL_8;
	ADC1_ChanConf.Rank = 1;										//第1个序列，序列1
	ADC1_ChanConf.SamplingTime = ADC_SAMPLETIME_480CYCLES;
	ADC1_ChanConf.Offset = 0;
	HAL_ADC_ConfigChannel(&ADC1_Handler, &ADC1_ChanConf);

	ADC1_ChanConf.Channel = ADC_CHANNEL_15;
	ADC1_ChanConf.Rank = 2;										//第1个序列，序列2
	ADC1_ChanConf.SamplingTime = ADC_SAMPLETIME_480CYCLES;
	ADC1_ChanConf.Offset = 0;
	HAL_ADC_ConfigChannel(&ADC1_Handler, &ADC1_ChanConf);

	ADC1_ChanConf.Channel = ADC_CHANNEL_14;
	ADC1_ChanConf.Rank = 3;										//第1个序列，序列3
	ADC1_ChanConf.SamplingTime = ADC_SAMPLETIME_480CYCLES;
	ADC1_ChanConf.Offset = 0;
	HAL_ADC_ConfigChannel(&ADC1_Handler, &ADC1_ChanConf);

	ADC1_ChanConf.Channel = ADC_CHANNEL_7;
	ADC1_ChanConf.Rank = 4;										//第1个序列，序列4
	ADC1_ChanConf.SamplingTime = ADC_SAMPLETIME_480CYCLES;
	ADC1_ChanConf.Offset = 0;
	HAL_ADC_ConfigChannel(&ADC1_Handler, &ADC1_ChanConf);

	ADC1_ChanConf.Channel = ADC_CHANNEL_6;
	ADC1_ChanConf.Rank = 5;										//第1个序列，序列5
	ADC1_ChanConf.SamplingTime = ADC_SAMPLETIME_480CYCLES;
	ADC1_ChanConf.Offset = 0;
	HAL_ADC_ConfigChannel(&ADC1_Handler, &ADC1_ChanConf);

	ADC1_ChanConf.Channel = ADC_CHANNEL_3;
	ADC1_ChanConf.Rank = 6;										//第1个序列，序列6
	ADC1_ChanConf.SamplingTime = ADC_SAMPLETIME_480CYCLES;
	ADC1_ChanConf.Offset = 0;
	HAL_ADC_ConfigChannel(&ADC1_Handler, &ADC1_ChanConf);

	ADC1_ChanConf.Channel = ADC_CHANNEL_9;
	ADC1_ChanConf.Rank = 7;										//第1个序列，序列6
	ADC1_ChanConf.SamplingTime = ADC_SAMPLETIME_480CYCLES;
	ADC1_ChanConf.Offset = 0;
	HAL_ADC_ConfigChannel(&ADC1_Handler, &ADC1_ChanConf);

	ADC1_ChanConf.Channel = ADC_CHANNEL_5;
	ADC1_ChanConf.Rank = 8;										//第1个序列，序列6
	ADC1_ChanConf.SamplingTime = ADC_SAMPLETIME_480CYCLES;
	ADC1_ChanConf.Offset = 0;
	HAL_ADC_ConfigChannel(&ADC1_Handler, &ADC1_ChanConf);
//	HAL_ADC_Start(&ADC1_Handler);
	MYDMA_Config();//初始化并开启DMA
	HAL_ADC_Start_DMA(&ADC1_Handler, (vu32*)&ADC_ConvertedValue, N*ADC_CHANNELS);
}

//ADC，引脚配置，时钟使能
//此函数会被HAL_ADC_Init()调用
//hadc:ADC句柄
void HAL_ADC_MspInit(ADC_HandleTypeDef* hadc)
{
    GPIO_InitTypeDef GPIO_Initure;
    __HAL_RCC_ADC1_CLK_ENABLE();            //使能ADC1时钟
    __HAL_RCC_GPIOA_CLK_ENABLE();			//开启GPIOA时钟
    __HAL_RCC_GPIOB_CLK_ENABLE();			//开启GPIOA时钟
    __HAL_RCC_GPIOC_CLK_ENABLE();			//开启GPIOA时钟

    GPIO_Initure.Pin=GPIO_PIN_3|GPIO_PIN_6|GPIO_PIN_7|GPIO_PIN_5;            //PA3,6,7,	5用于测试
    GPIO_Initure.Mode=GPIO_MODE_ANALOG;     //模拟
    GPIO_Initure.Pull=GPIO_NOPULL;          //不带上下拉
    HAL_GPIO_Init(GPIOA,&GPIO_Initure);

	GPIO_Initure.Pin=GPIO_PIN_0|GPIO_PIN_1;            //PB0,1
    HAL_GPIO_Init(GPIOB,&GPIO_Initure);

	GPIO_Initure.Pin=GPIO_PIN_4|GPIO_PIN_5;            //PC4,5
    HAL_GPIO_Init(GPIOB,&GPIO_Initure);
}

/***************************************************************************************************
*名称：getAdc()
*描述：读取指定通道AD值
*入口参数：通道号channel,取值分为0到（ADC_CHANNELS-1）
*出口参数：AD值
***************************************************************************************************/
uint16 getADC_CH(uint8 channel){
	u16 tbuf[N];
	__IO u32 tdat=0;
	u8 ti;
	//判断传入参数是否合法
	if(channel>=ADC_CHANNELS){
		return 0;
	}
	for(ti=0;ti<N;ti++)
	{
		tbuf[ti]=ADC_ConvertedValue[ti][channel];
	}
	bubbleSort(tbuf, N);
	for(ti=25;ti<(N-25);ti++)
	{
		tdat+=tbuf[ti];
	}
	tdat/=50;
	if(tdat<5)
	{
			tdat=0;
	}
    return tdat;
}

源码下载 https://download.csdn.net/download/wangluo515/14158061

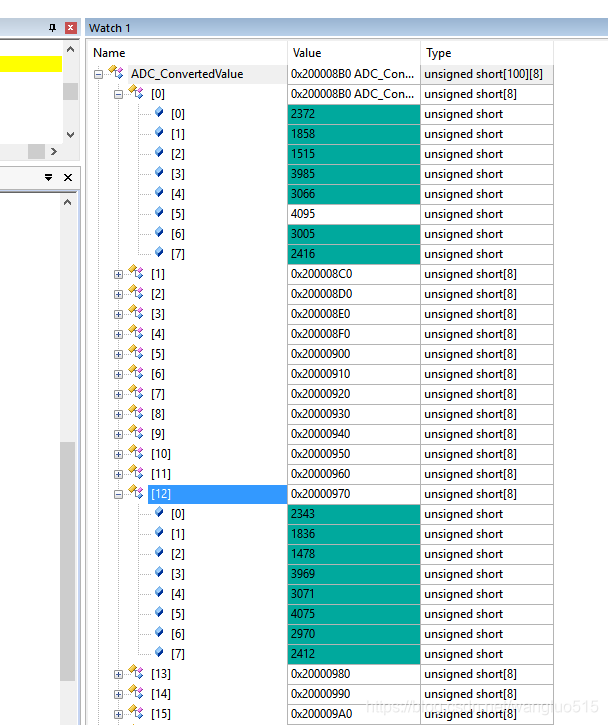

改程序已经在正点原子开发板上验证；

默认每通道开了100个缓存空间。
