仿真设计|基于51单片机的电梯仿真系统设计

由AT89C51单片机+数码管+矩阵按键模块+LED灯等构成具体功能:（1）初始时电梯在1楼，当有按键按下时电梯到相应楼层；（2）电梯状态要有指示灯显示，即电梯目前运行到达楼层的实时显示，电梯升降的状态显示等。（3）电梯内要有4层电梯的按键，还要有门的开关按键，并且电梯门需要有相关的动作（指示灯指示），电梯外每一层都要有上下的按键，除了第1，4层（4）电梯上行的时候按下行按键，电梯不会停止，继续上

电子工程师：DZGCS-51

800人浏览 · 2024-02-20 17:30:00

电子工程师：DZGCS-51 · 2024-02-20 17:30:00 发布

具体实现功能

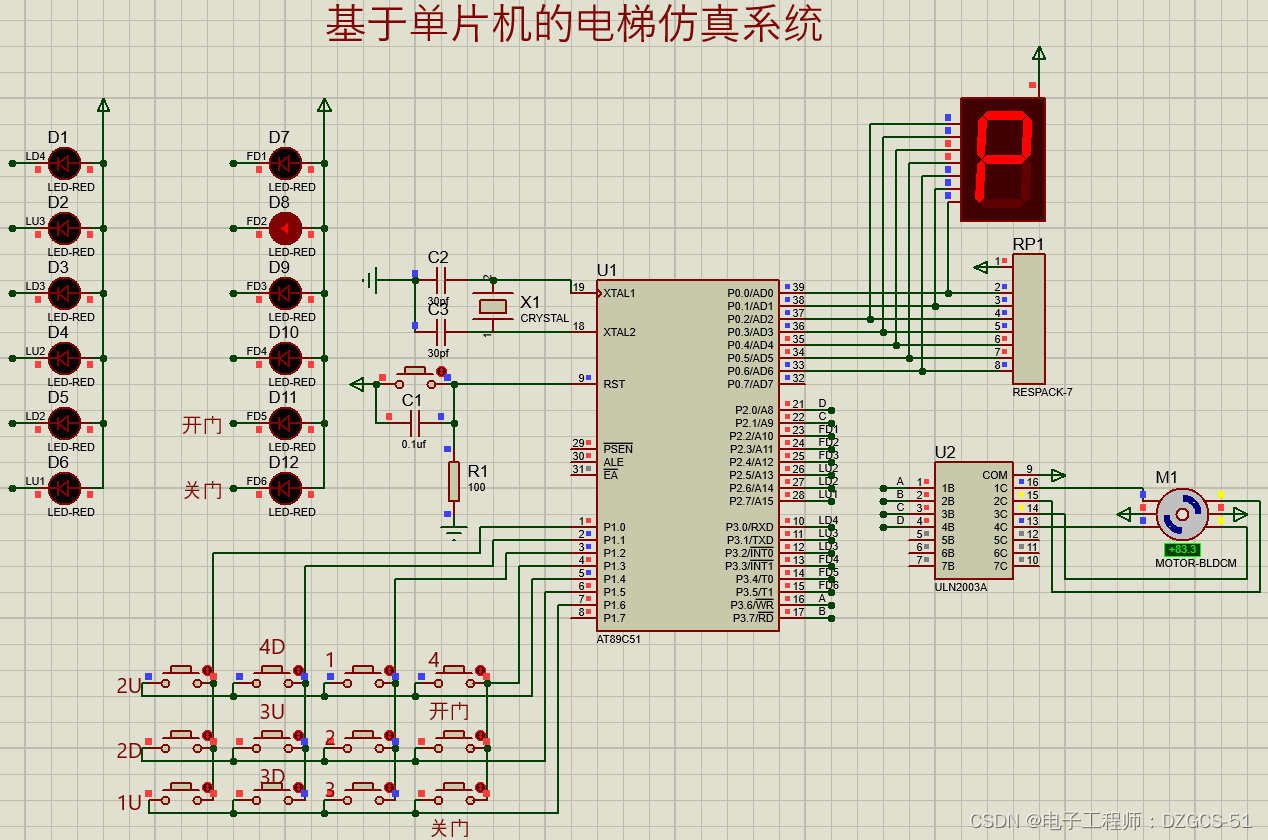

由AT89C51单片机+数码管+矩阵按键模块+LED灯等构成
具体功能:
（1）初始时电梯在1楼，当有按键按下时电梯到相应楼层；
（2）电梯状态要有指示灯显示，即电梯目前运行到达楼层的实时显示，电梯升降的状态显示等。
（3）电梯内要有4层电梯的按键，还要有门的开关按键，并且电梯门需要有相关的动作（指示灯指示），电梯外每一层都要有上下的按键，除了第1，4层
（4）电梯上行的时候按下行按键，电梯不会停止，继续上行，向下反之。

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

设计内容

程序（Keil5）

本设计利用KEIL5软件实现程序设计，主函数如下：

///////////////////////////////////////////////////
void main()//主函数
{
	TMOD=0x01;//定时器模式设定
	TH0=(65535-2000)/256;//定时器装初值
	TL0=(65535-2000)%256;
//	TR0=1;
	ET0=1;
	EA=1;
	while(1)
	{
		ucKeyScan();//按键扫描
		display();//显示数码管和LED
		run();//电梯运行
	}
}

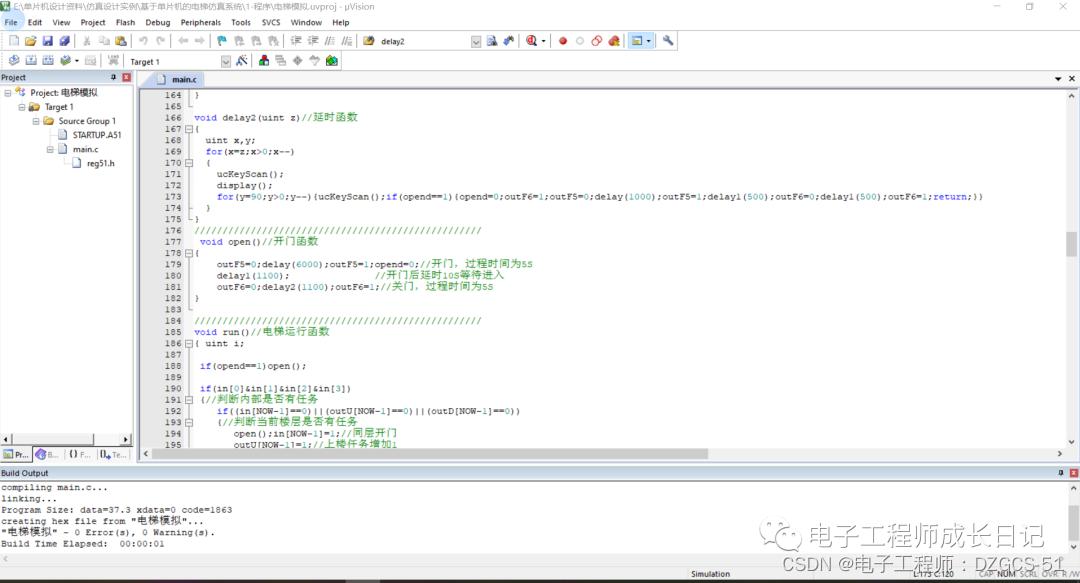

代码运行截图：
