电商业务简介

电商业务流程

以用户的浏览足迹为例说明

用户点开电商首页开始浏览，通过分类查询或通过全文搜索寻找自己中意的商品 , 将商品添加到购物车后，对商品进行结算，这时候购物车的管理和商品订单信息的生成都会对业务数据库产生影响，会生成相应的订单数据和支付数据

订单正式生成之后，还会对订单进行跟踪处理，直到订单全部完成

电商的业务流程 : 用户前台浏览商品时的商品详情的管理，用户商品加入购物车进行支付时用户个人中心&支付服务的管理，用户支付完成后订单后台服务的管理

电商常识

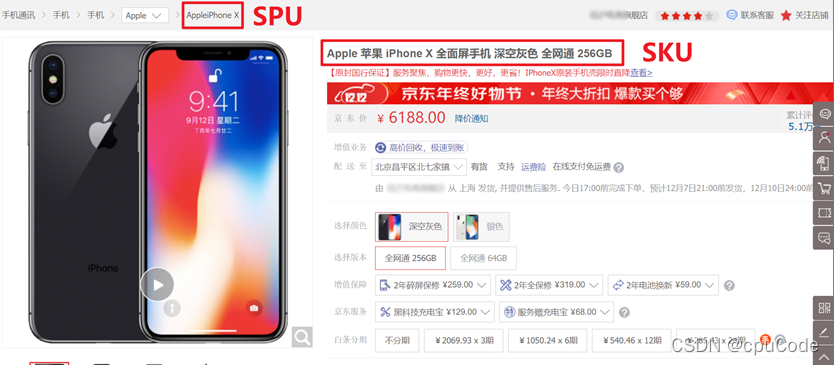

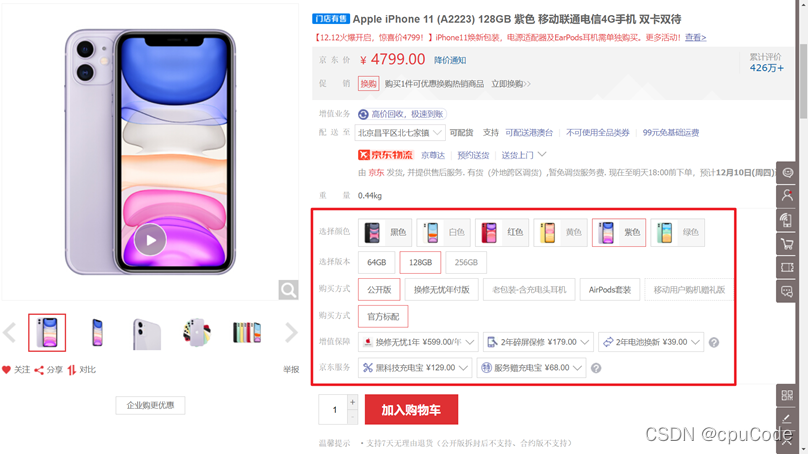

SKU和SPU

SKU (Stock Keeping Unit)（库存量基本单位）: 产品统一编号 , 每种产品均对应有唯一的SKU号 , 如 : 一台银色、128G内存的、支持联通网络的iPhoneX

SPU（ Standard Product Unit ）：是商品信息聚合的最小单位，是一组可复用、易检索的标准化信息集合 , 如 : iPhoneX手机

SPU : 一类商品

同一SPU的商品可以共用 :

• 商品图片
• 海报
• 销售属性

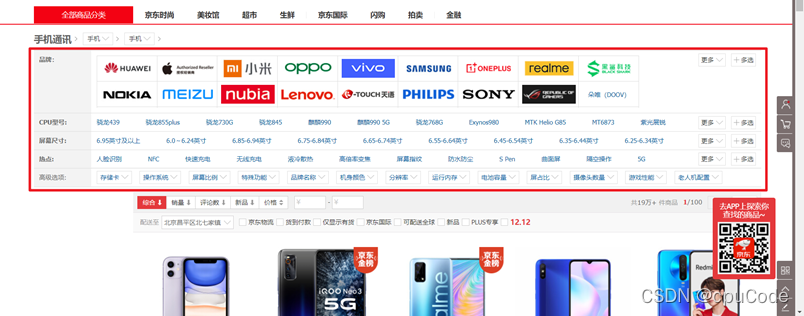

平台属性和销售属性

平台属性 :

销售属性 :

电商业务数据

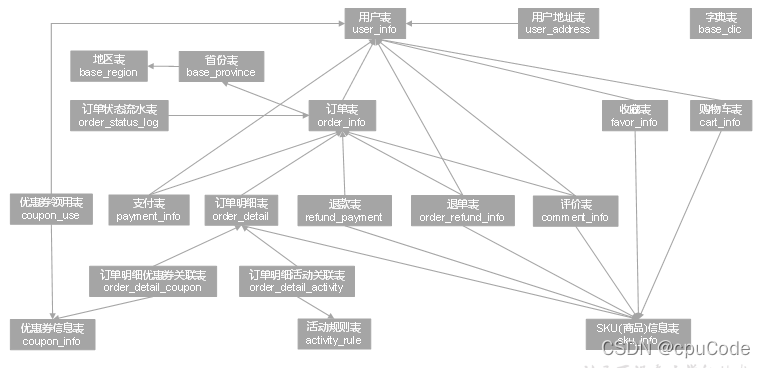

电商系统表结构

中心 :

• 订单表 :
• 用户表 : 用户的详细信息
• SKU商品表 : 商品的详细信息
• 活动表
• 优惠券表

延伸 :

• 优惠券领用表
• 支付流水表 : 该订单的支付详情
• 活动订单表
• 订单详情表 : 订单的商品数量
• 订单状态表
• 商品评论表
• 编码字典表退单表
• SPU商品表

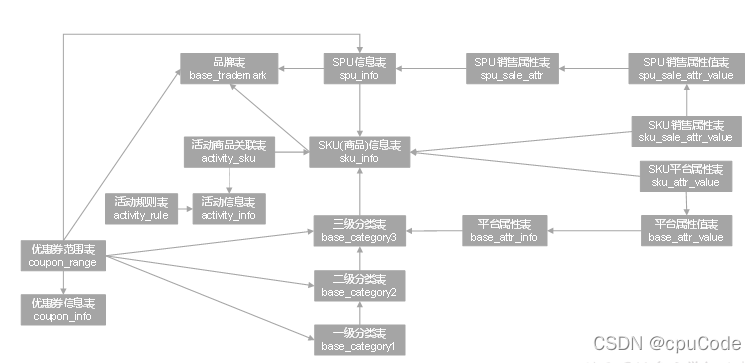

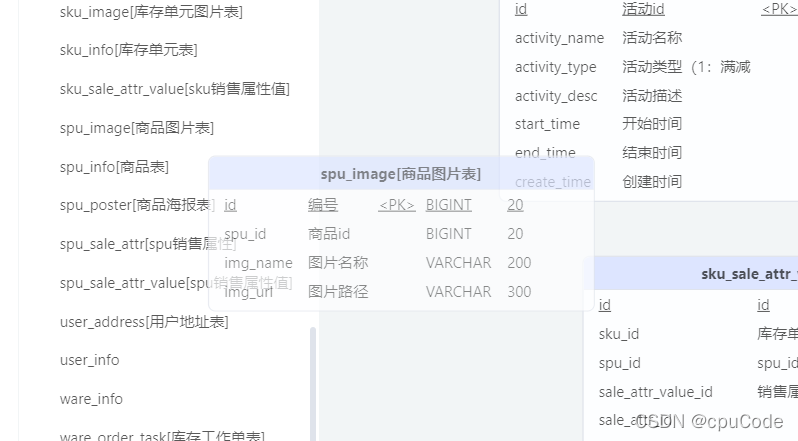

电商业务表 :

后台管理系统 :

活动信息表（activity_info）

字段名	字段说明	类型
id	活动id	bigint(20)
activity_name	活动名称	varchar(200)
activity_type	活动类型（1：满减，2：折扣）	varchar(10)
activity_desc	活动描述	varchar(2000)
start_time	开始时间	datetime(0)
end_time	结束时间	datetime(0)
create_time	创建时间	datetime(0)

活动规则表（activity_rule）

字段名

字段名	字段说明	类型
id	编号	int(11)
activity_id	活动ID	int(11)
activity_type	活动类型	varchar(20)
condition_amount	满减金额	decimal(16, 2)
condition_num	满减件数	bigint(20)
benefit_amount	优惠金额	decimal(16, 2)
benefit_discount	优惠折扣	decimal(10, 2)
benefit_level	优惠级别	bigint(20)

活动商品关联表（activity_sku）

字段名	字段说明	类型
id	编号	bigint(20)
activity_id	活动 id	bigint(20)
sku_id	sku_id	bigint(20)
create_time	创建时间	datetime(0)

平台属性表（base_attr_info）

字段名	字段说明	类型
id	编号	bigint(20)
attr_name	属性名称	varchar(100)
category_id	分类id	bigint(20)
category_level	分类层级	int(11)

平台属性值表（base_attr_value）

字段名	字段说明	类型
id	编号	bigint(20)
value_name	属性值名称	varchar(100)
attr_id	属性id	bigint(20)

一级分类表（base_category1）

字段名	字段说明	类型
id	编号	bigint(20)
name	分类名称	varchar(10)

二级分类表（base_category2）

字段名	字段说明	类型
id	编号	bigint(20)
name	二级分类名称	varchar(200)
category1_id	一级分类编号	bigint(20)

三级分类表（base_category3）

字段名	字段说明	类型
id	编号	bigint(20)
name	三级分类名称	varchar(200)
category2_id	二级分类编号	bigint(20)

字典表（base_dic）

字段名	字段说明	类型
dic_code	编号	varchar(10)
dic_name	编码名称	varchar(100)
parent_code	父编号	varchar(10)
create_time	创建日期	datetime(0)
operate_time	修改日期	datetime(0)

省份表（base_province）

字段名	字段说明	类型
id	id	bigint(20)
name	省名称	varchar(20)
region_id	大区id	varchar(20)
area_code	行政区位码	varchar(20)
iso_code	国际编码	varchar(20)
iso_3166_2	ISO3166编码	varchar(20)

地区表（base_region）

字段名	字段说明	类型
id	大区id	varchar(20)
region_name	大区名称	varchar(20)

品牌表（base_trademark）

字段名	字段说明	类型
id	编号	bigint(20)
tm_name	属性值	varchar(100)
logo_url	品牌logo的图片路径	varchar(200)

购物车表（cart_info）

字段名	字段说明	类型
id	编号	bigint(20)
user_id	用户id	varchar(200)
sku_id	skuid	bigint(20)
cart_price	放入购物车时价格	decimal(10,2)
sku_num	数量	int(11)
img_url	图片文件	varchar(200)
sku_name	sku名称 (冗余)	varchar(200)
is_checked		int(1)
create_time	创建时间	datetime
operate_time	修改时间	datetime
is_ordered	是否已经下单	bigint(20)
order_time	下单时间	datetime
source_type	来源类型	varchar(20)
source_id	来源编号	bigint(20)

评价表（comment_info）

字段名	字段说明	类型
id	编号	bigint(20)
user_id	用户id	bigint(20)
nick_name	用户昵称	varchar(20)
head_img		varchar(200)
sku_id	skuid	bigint(20)
spu_id	商品id	bigint(20)
order_id	订单编号	bigint(20)
appraise	评价 1 好评 2 中评 3 差评	varchar(10)
comment_txt	评价内容	varchar(2000)
create_time	创建时间	datetime
operate_time	修改时间	datetime

优惠券信息表（coupon_info）

字段名	字段说明	类型
id	购物券编号	bigint(20)
coupon_name	购物券名称	varchar(100)
coupon_type	购物券类型 1 现金券 2 折扣券 3 满减券 4 满件打折券	varchar(10)
condition_amount	满额数（3）	decimal(10,2)
condition_num	满件数（4）	bigint(20)
activity_id	活动编号	bigint(20)
benefit_amount	减金额（1 3）	decimal(16,2)
benefit_discount	折扣（2 4）	decimal(16,2)
create_time	创建时间	datetime
range_type	范围类型 1、商品(spuid) 2、品类(三级分类id) 3、品牌	varchar(10)
limit_num	最多领用次数	int(11)
taken_count	已领用次数	int(11)
start_time	可以领取的开始日期	datetime
end_time	可以领取的结束日期	datetime
operate_time	修改时间	datetime
expire_time	过期时间	datetime
range_desc	范围描述	varchar(500)

优惠券优惠范围表（coupon_range）

字段名	字段说明	类型
id	购物券编号	bigint(20)
coupon_id	优惠券id	bigint(20)
range_type	范围类型 1、商品(spuid) 2、品类(三级分类id) 3、品牌	varchar(10)
range_id		bigint(20)

优惠券领用表（coupon_use）

字段名	字段说明	类型
id	编号	bigint(20)
coupon_id	购物券ID	bigint(20)
user_id	用户ID	bigint(20)
order_id	订单ID	bigint(20)
coupon_status	购物券状态（1：未使用 2：已使用）	varchar(10)
get_time	获取时间	datetime
using_time	使用时间	datetime
used_time	支付时间	datetime
expire_time	过期时间	datetime

收藏表（favor_info）

字段名	字段说明	类型
id	编号	bigint(20)
user_id	用户名称	bigint(20)
sku_id	skuid	bigint(20)
spu_id	商品id	bigint(20)
is_cancel	是否已取消 0 正常 1 已取消	varchar(1)
create_time	创建时间	datetime
cancel_time	修改时间	datetime

订单明细表（order_detail）

字段名	字段说明	类型
id	编号	bigint(20)
order_id	订单编号	bigint(20)
sku_id	sku_id	bigint(20)
sku_name	sku名称（冗余)	varchar(200)
img_url	图片名称（冗余)	varchar(200)
order_price	购买价格(下单时sku价格）	decimal(10,2)
sku_num	购买个数	bigint(20)
create_time	创建时间	datetime
source_type	来源类型	varchar(20)
source_id	来源编号	bigint(20)
split_total_amount	分摊总金额	decimal(16,2)
split_activity_amount	分摊活动减免金额	decimal(16,2)
split_coupon_amount	分摊优惠券减免金额	decimal(16,2)

订单明细活动关联表（order_detail_activity）

字段名	字段说明	类型
id	编号	bigint(20)
order_id	订单id	bigint(20)
order_detail_id	订单明细id	bigint(20)
activity_id	活动ID	bigint(20)
activity_rule_id	活动规则	bigint(20)
sku_id	skuID	bigint(20)
create_time	获取时间	datetime

订单明细优惠券关联表（order_detail_coupon）

字段名	字段说明	类型
id	编号	bigint(20)
order_id	订单id	bigint(20)
order_detail_id	订单明细id	bigint(20)
coupon_id	购物券ID	bigint(20)
coupon_use_id	购物券领用id	bigint(20)
sku_id	skuID	bigint(20)
create_time	获取时间	datetime

订单表(order_info）

字段名	字段说明	类型
id	编号	bigint(20)
consignee	收货人	varchar(100)
consignee_tel	收件人电话	varchar(20)
total_amount	总金额
order_status	订单状态	varchar(20)
user_id	用户id	bigint(20)
payment_way	付款方式	varchar(20)
delivery_address	送货地址	varchar(1000)
order_comment	订单备注	varchar(200)
out_trade_no	订单交易编号（第三方支付用)	varchar(50)
trade_body	订单描述(第三方支付用)	varchar(200)
create_time	创建时间	datetime
operate_time	操作时间	datetime
expire_time	失效时间	datetime
process_status	进度状态	varchar(20)
tracking_no	物流单编号	varchar(100)
parent_order_id	父订单编号	bigint(20)
img_url	图片路径	varchar(200)
province_id	地区	int(20)
activity_reduce_amount	促销金额	decimal(16,2)
coupon_reduce_amount	优惠券	decimal(16,2)
original_total_amount	原价金额	decimal(16,2)
freight_fee	运费	decimal(16,2)
freight_fee_reduce	运费减免	decimal(16,2)
refundable_time	可退款日期（签收后30天）	datetime

退单表（order_refund_info）

字段名	字段说明	类型
id	编号	bigint(20)
user_id	用户id	bigint(20)
order_id	订单id	bigint(20)
sku_id	skuid	bigint(20)
refund_type	退款类型	varchar(20)
refund_num	退货件数	bigint(20)
refund_amount	退款金额	decimal(16,2)
refund_reason_type	原因类型	varchar(200)
refund_reason_txt	原因内容	bigint(20)
refund_status	退款状态（0：待审批 1：已退款）	bigint(10)
create_time	创建时间	datetime

订单状态流水表（order_status_log）

字段名	字段说明	类型
id	主键	bigint(11)
order_id	订单id	bigint(11)
order_status	订单状态	varchar(11)
operate_time	操作时间	datetime

支付表（payment_info）

字段名	字段说明	类型
id	编号	int(11)
out_trade_no	对外业务编号	varchar(50)
order_id	订单编号	bigint(50)
user_id	用户id	bigint(20)
payment_type	支付类型（微信 支付宝）	varchar(20)
trade_no	交易编号	varchar(50)
total_amount	支付金额	decimal(10,2)
subject	交易内容	varchar(200)
payment_status	支付状态	varchar(20)
create_time	创建时间	datetime
callback_time	回调时间	datetime
callback_content	回调信息	text

退款表（refund_payment）

字段名	字段说明	类型
id	编号	int(11)
out_trade_no	对外业务编号	bigint(20)
order_id	订单编号	bigint(20)
sku_id	商品id	bigint(20)
payment_type	支付类型（微信 支付宝）	varchar(20)
trade_no	交易编号	varchar(50)
total_amount	退款金额	decimal(10,2)
subject	交易内容	varchar(200)
refund_status	退款状态	varchar(30)
create_time	创建时间	datetime
callback_time	回调时间	datetime
callback_content	回调信息	text

SKU平台属性值表（sku_attr_value）

字段名	字段说明	类型
id	编号	bigint(20)
attr_id	属性id（冗余)	bigint(20)
value_id	属性值id	bigint(20)
sku_id	skuid	bigint(20)
attr_name	属性名称	varchar(30)
value_name	属性值名称	varchar(30)

SKU信息表（sku_info）

字段名	字段说明	类型
id	库存id(itemID)	bigint(20)
spu_id	商品id	bigint(20)
price	价格	decimal(10,0)
sku_name	sku名称	varchar(200)
sku_desc	商品规格描述	varchar(2000)
weight	重量	decimal(10,2)
tm_id	品牌(冗余)	bigint(20)
category3_id	三级分类id（冗余)	bigint(20)
sku_default_img	默认显示图片(冗余)	varchar(300)
is_sale	是否销售（1：是 0：否）	tinyint(3)
create_time	创建时间	datetime

SKU销售属性表（sku_sale_attr_value）

字段名	字段说明	类型
id	id	bigint(20)
sku_id	库存单元id	bigint(20)
spu_id	spu_id(冗余)	int(11)
sale_attr_value_id	销售属性值id	bigint(20)
sale_attr_id	销售属性id	bigint(20)
sale_attr_name	销售属性名	varchar(30)
sale_attr_value_name	销售属性值名称	varchar(30)

SPU信息表（spu_info）

字段名	字段说明	类型
id	商品id	bigint(20)
spu_name	商品名称	varchar(200)
description	商品描述(后台简述）	varchar(1000)
category3_id	三级分类id	bigint(20)
tm_id	品牌id	bigint(20)

SPU销售属性表（spu_sale_attr）

字段名	字段说明	类型
id	编号(业务中无关联)	bigint(20)
spu_id	商品id	bigint(20)
base_sale_attr_id	销售属性id	bigint(20)
sale_attr_name	销售属性名称(冗余)	varchar(20)

SPU销售属性值表（spu_sale_attr_value）

字段名	字段说明	类型
id	销售属性值编号	bigint(20)
spu_id	商品id	bigint(20)
base_sale_attr_id	销售属性id	bigint(20)
sale_attr_value_name	销售属性值名称	varchar(20)
sale_attr_name	销售属性名称(冗余)	varchar(20)

用户地址表（user_address）

字段名	字段说明	类型
id	编号	bigint(20)
user_id	用户id	bigint(20)
province_id	省份id	bigint(20)
user_address	用户地址	varchar(500)
consignee	收件人	varchar(40)
phone_num	联系方式	varchar(40)
is_default	是否是默认	varchar(1)

用户信息表（user_info）

字段名	字段说明	类型
id	编号	bigint(20)
login_name	用户名称	varchar(200)
nick_name	用户昵称	varchar(200)
passwd	用户密码	varchar(200)
name	用户姓名	varchar(200)
phone_num	手机号	varchar(200)
email	邮箱	varchar(200)
head_img	头像	varchar(200)
user_level	用户级别	varchar(200)
birthday	用户生日	date
gender	性别 M男,F女	varchar(1)
create_time	创建时间	datetime
operate_time	修改时间	datetime
status	状态	varchar(200)

模拟生成业务数据

MySQL安装

Docker 安装

https://blog.csdn.net/qq_44226094/article/details/123194965

业务数据生成

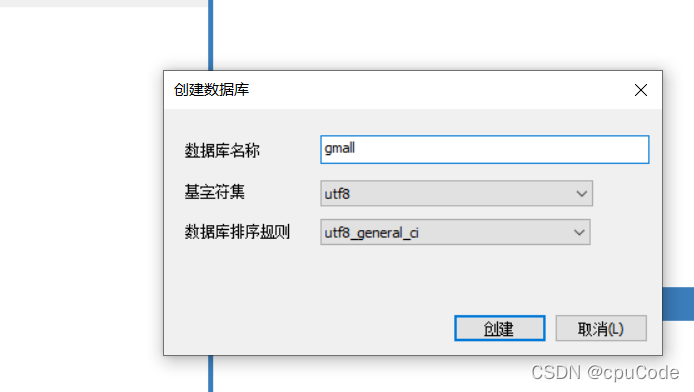

设置数据库名称为 gmall，编码为 utf-8，排序规则为 utf8_general_ci

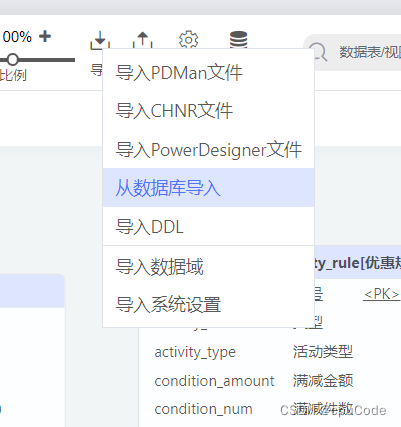

选择 sql 文件进行导入

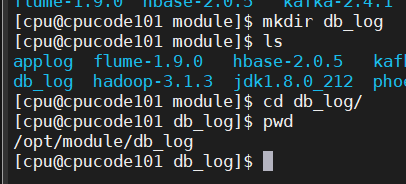

在 cpucode101 的 /opt/module/db_log 文件夹

mkdir db_log

把 gmall2020-mock-db-2021-11-14.jar 和 application.properties 上传到 cpucode101 的 /opt/module/db_log 路径上

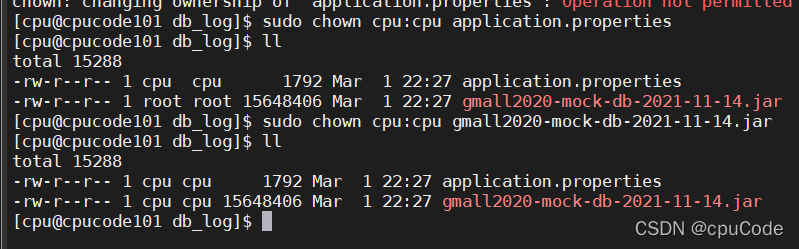

修改文件所有者和文件关联组

sudo chown cpu:cpu application.properties

sudo chown cpu:cpu gmall2020-mock-db-2021-11-14.jar

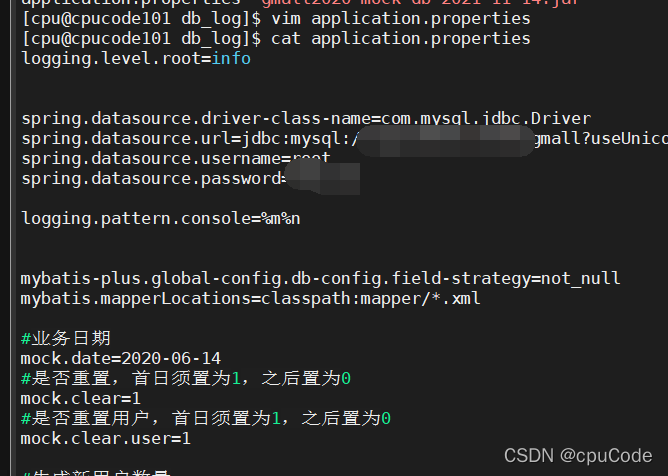

根据需求修改 application.properties 相关配置

vim application.properties

logging.level.root=info

spring.datasource.driver-class-name=com.mysql.jdbc.Driver
spring.datasource.url=jdbc:mysql://cpucode102:3306/gmall?useUnicode=true&characterEncoding=utf-8&useSSL=false&serverTimezone=GMT%2B8
spring.datasource.username=root
spring.datasource.password=xxxxxx

logging.pattern.console=%m%n

mybatis-plus.global-config.db-config.field-strategy=not_null
mybatis.mapperLocations=classpath:mapper/*.xml

#业务日期
mock.date=2020-06-14
#是否重置，首日须设置为1
mock.clear=1
#是否重置用户，首日须设置为1
mock.clear.user=1

#生成新用户数量
mock.user.count=200
#男性比例
mock.user.male-rate=20
#用户数据变化概率
mock.user.update-rate:20

#收藏取消比例
mock.favor.cancel-rate=10
#收藏数量
mock.favor.count=100

#每个用户添加购物车的概率
mock.cart.user-rate=10
#每次每个用户最多添加多少种商品进购物车
mock.cart.max-sku-count=8
#每个商品最多买几个
mock.cart.max-sku-num=3

#购物车来源  用户查询，商品推广，智能推荐, 促销活动
mock.cart.source-type-rate=60:20:10:10

#用户下单比例
mock.order.user-rate=30
#用户从购物中购买商品比例
mock.order.sku-rate=50
#是否参加活动
mock.order.join-activity=1
#是否使用购物券
mock.order.use-coupon=1
#购物券领取人数
mock.coupon.user-count=100

#支付比例
mock.payment.rate=70
#支付方式 支付宝：微信 ：银联
mock.payment.payment-type=30:60:10

#评价比例 好：中：差：自动
mock.comment.appraise-rate=30:10:10:50

#退款原因比例：质量问题 商品描述与实际描述不一致 缺货 号码不合适 拍错 不想买了 其他
mock.refund.reason-rate=30:10:20:5:15:5:5

logging.level.com.atguigu.gmall2020.mock.db.mapper=debug

生成 2020-06-14 日期数据：

java -jar gmall2020-mock-db-2021-11-14.jar

查看 gmall 数据库，观察是否有 2020-06-14 的数据出现

vim application.properties

修改其中的数据

#业务日期
mock.date=2020-06-15
#是否重置，首日须置为1，之后置为0
mock.clear=0
#是否重置用户，首日须置为1，之后置为0
mock.clear.user=0

重新启动 , 插入新数据

java -jar gmall2020-mock-db-2021-11-14.jar

业务数据梳理工具

CHINER 这款数据库设计工具，来辅助我们梳理复杂的业务表关系

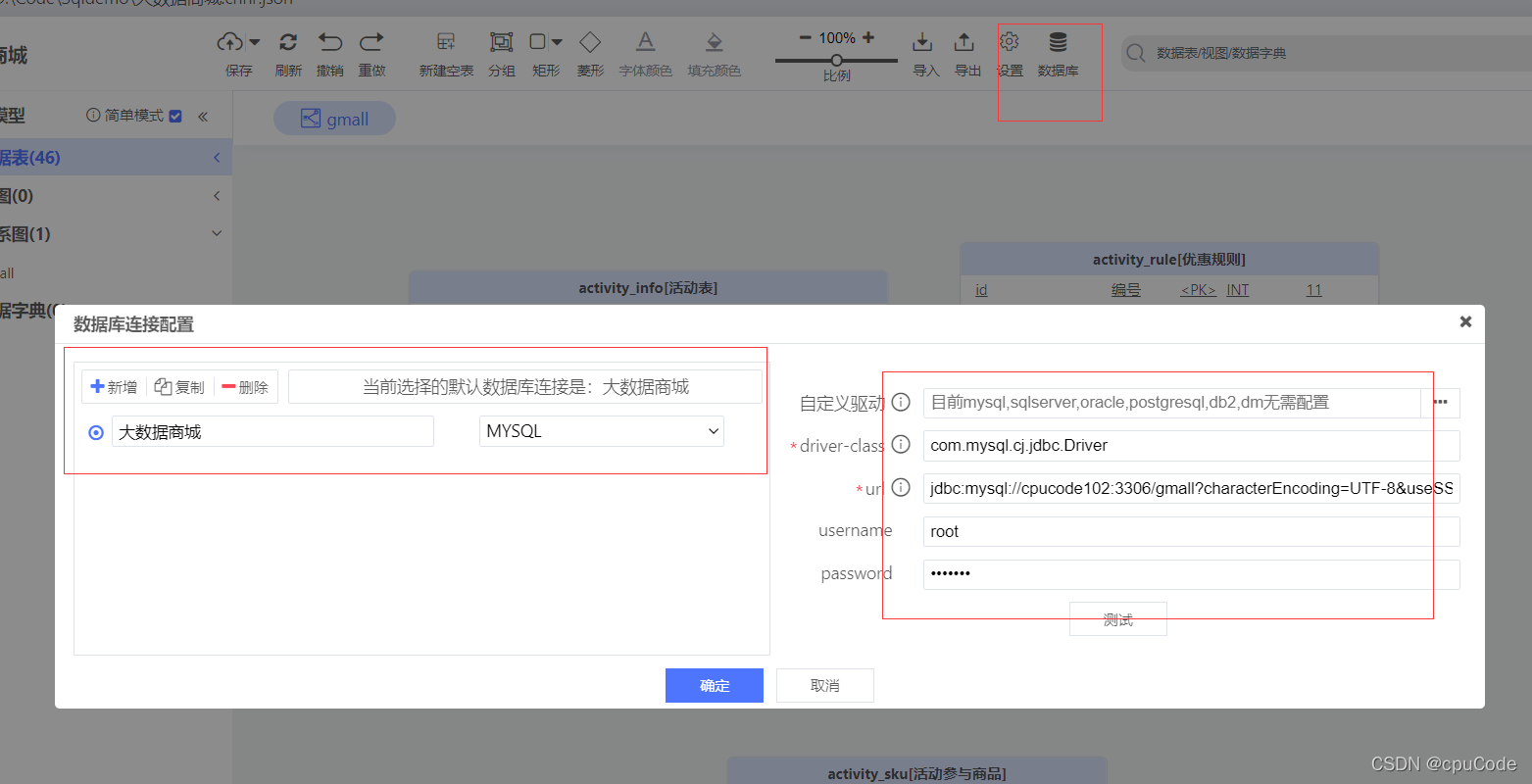

导入 mysql

使用这个导入

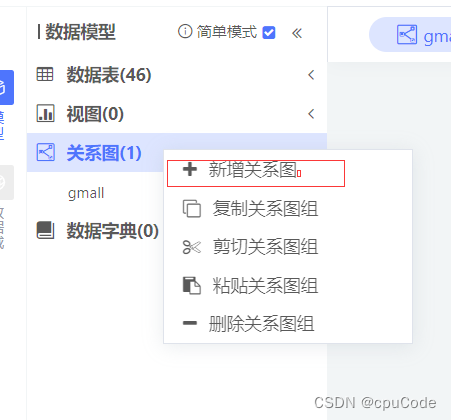

加关系图

点击拖拽就可以

业务数据采集平台搭建 :

https://blog.csdn.net/qq_44226094/article/details/123171150
