链路追踪

一、基础环境准备

1.ELK+filebeat日志收集搜索

2.zipkin+sleuth链路追踪

3.OCP环境mysql数据持久化

4.dev环境kafka数据发送

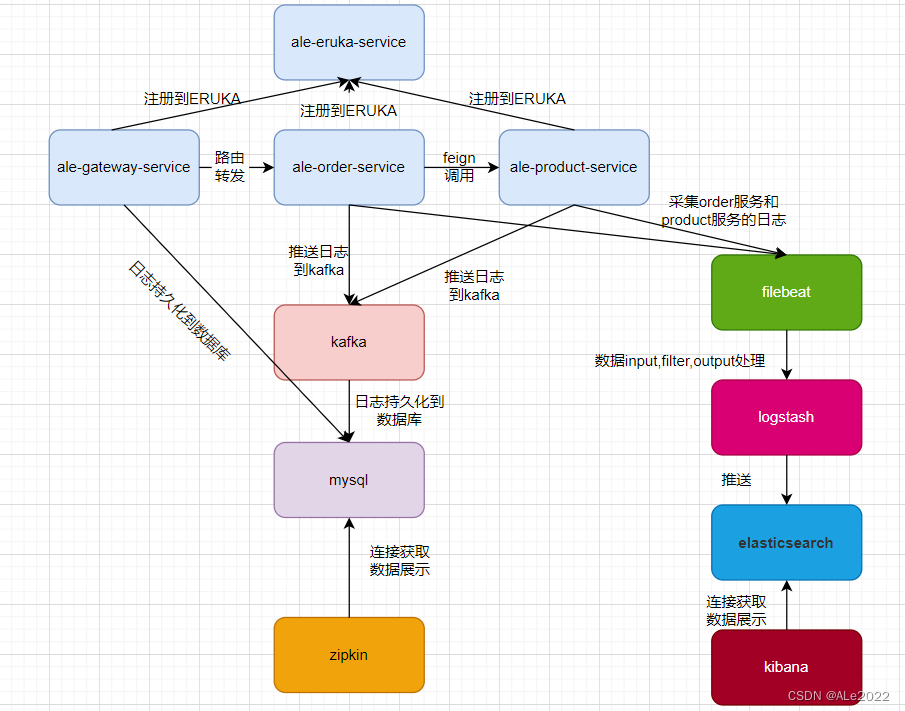

5.整体架构图

二、启动ElasticSearch

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-lIsoJFIL-1677219388551)(C:\Users\Lele.chen1\AppData\Roaming\Typora\typora-user-images\image-20230218200356623.png)]

1.启动前需要修改配置文件elasticsearch.yml

xpack.security.enabled: false 避免登录需要密码

2.关闭SSL认证

xpack.security.http.ssl:
enabled: false

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-uqEzlHVW-1677219388551)(C:\Users\Lele.chen1\AppData\Roaming\Typora\typora-user-images\image-20230218201220827.png)]

3.浏览器输入localhost:9200

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-J7zCowh5-1677219388552)(C:\Users\Lele.chen1\AppData\Roaming\Typora\typora-user-images\image-20230218201104450.png)]

三、elasticsearch-head可视化安装

• git clone git://github.com/mobz/elasticsearch-head.git

• cd elasticsearch-head

• npm install

• npm run start

• open http://localhost:9100/

​ 1.浏览器输入http://localhost:9100/

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-w9jtmMSv-1677219388552)(C:\Users\Lele.chen1\AppData\Roaming\Typora\typora-user-images\image-20230218202617858.png)]

1.集群健康值：未连接。

需要添加两行配置在elasticsearch.yml，解决跨域问题

http.cors.enabled: true
http.cors.allow-origin: “*”

四、kibana启动

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-xjxKAL6j-1677219388553)(C:\Users\Lele.chen1\AppData\Roaming\Typora\typora-user-images\image-20230218205105080.png)]

kibana启动之后自动链接es

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-CBAxkd7y-1677219388553)(C:\Users\Lele.chen1\AppData\Roaming\Typora\typora-user-images\image-20230218205156285.png)]

1、浏览器输入http://localhost:5601/

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-NqMcsItx-1677219388553)(C:\Users\Lele.chen1\AppData\Roaming\Typora\typora-user-images\image-20230218205506332.png)]

2、修改kaibana配置文件kibana.yml为中文

i18n.locale: “zh-CN”

五、logstash安装启动

1.新建文件 my_logstash.conf

一定要和bin同一个目录层级

# Sample Logstash configuration for creating a simple
# Beats -> Logstash -> Elasticsearch pipeline.

input {
  beats {
    host => "0.0.0.0"
    port => 5044
  }
}

output {
  if [fields][filetype]== "order" {
    elasticsearch {
    hosts => ["127.0.0.1:9200"]
    index => "order-%{+YYYY.MM.dd}"
  }
} else if [fields][filetype] == "product" {
  elasticsearch {
  hosts => ["127.0.0.1:9200"]
  index => "product-%{+YYYY.MM.dd}"
  }
}
}

2.浏览器输入localhost:9600

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-USdpDesr-1677219388554)(C:\Users\Lele.chen1\AppData\Roaming\Typora\typora-user-images\image-20230218213004695.png)]

六、filebeat安装

1.filebeat.yml调整

①：配置 Filebeat prospectors->path 这里的路径是所要收集日志的路径
②：配置 enabled: true 这个配置很重要，只有配置为true之后配置才可生效，否则不起作用。
③：配置Outputs ，这里的Outputs有elasticsearch，logstash。按照配置文件下面的示例配置即可。

2.启动命令

filebeat -e -c filebeat.yml 就可以启动filebeat

七、zipkin+sleuth部署

1.直接启动jar包

Java -jar zipkin-server-2.23.16-exec.jar,这种方式数据不会保存，下次重启后数据将会丢失

2.将日志数据持久化到mysql

java -jar zipkin-server-2.23.16-exec.jar --STORAGE_TYPE=mysql --MYSQL_HOST=XXXX --MYSQL_TCP_PORT=XX --MYSQL_USER=root --MYSQL_PASS=XXX --MYSQL_DB=zipkin

3.将日志通过kafka流传输

java -jar zipkin-server-2.23.16-exec.jar --STORAGE_TYPE=mysql --MYSQL_HOST=XXX --MYSQL_TCP_PORT=3306 --MYSQL_USER=root --MYSQL_PASS=XXXX --MYSQL_DB=zipkin --KAFKA_BOOTSTRAP_SERVERS=XXXX:9092

4.连接kafka，创建topic

java -jar zipkin-server-2.23.16-exec.jar --KAFKA_BOOTSTRAP_SERVERS=XXXX:9092 --KAFKA_TOPIC=zipkin
