示波器串口数据分析

前言

抓波形分析数据是调试驱动必经之路：

抓波形分析数据，有些软件工程师，譬如几年之前的我，可能会嗤之以鼻，这有什么好抓的，我不抓照样很牛，遇到要抓波形直接找硬件，我只能说这是大大的错误，调驱动一定要抓，而且要软件工程师一个人完成，软件工程师可能又要说，那我不会用示波器呀，我只能说，一定要会用，而且要熟练的使用，软件工程师要懂硬件，软硬件不分家。

本文介绍的是usart口抓的波形分析，其他波形也是依葫芦画瓢，包括差分信号，也是一样，如果不懂，非常建议各位软件嵌入式去进行学习

一、串口数据波形分析

串口设置参数如下图

1.基础知识

波特率115200，即每s传输115200bit数据，计算传一bit数据所用时间，一般使用us（示波器抓波形也方便）作为单位，1s/115200=1000000us/115200=8.68us

2.波形分析

发送数据：2个字节，0x11 0x22，发送是先低bit，后高bit
不看波形，心里先计算下总时间
0100010001（10bit）= 0（起始位）+0x11(8bit数据)+1（结束位）
0010001001（10bit）= 0（起始位）+0x22(8bit数据)+1（结束位）
共20bit，一共时间8.68*20=173.6us

也就是你在示波器上的抓的波形差不多173.6us的数据长度。

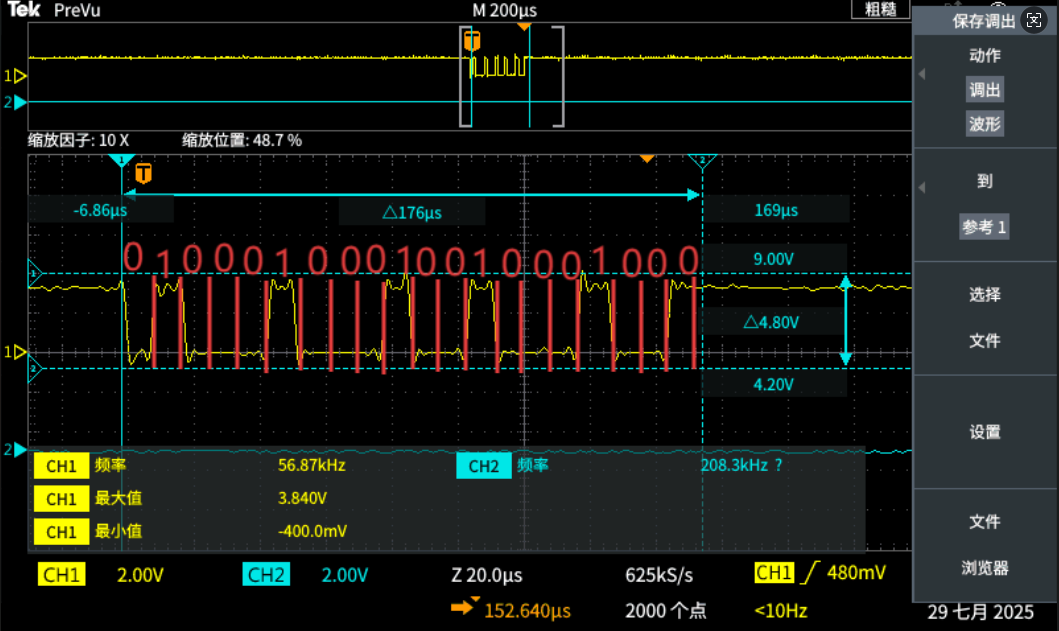

下面来看一下示波器抓的波形图片，如下图，你会发现完美符合，建议大家也像我一样心里有个正确的认识，然后再去验证波形，这样学的也快；
