简介：目标检测是计算机视觉的核心任务，旨在识别图像中物体的位置和类别。本资源聚焦YOLO系列（v1-v3）和SSD两种主流高效检测模型，提供基于PyTorch的完整实现，帮助开发者深入理解模型结构并快速应用于实际项目。内容涵盖模型搭建、损失函数设计、数据预处理与训练流程，适用于不同层次的学习者提升目标检测实战能力。

1. 目标检测概述

目标检测是计算机视觉领域的核心任务之一，旨在从图像中识别出多个对象实例，并精确定位其边界框（bounding box）及所属类别。它不仅需要完成图像分类任务，还需实现对象定位，因此在自动驾驶、视频监控、无人机导航等实际场景中具有广泛的应用价值。

与图像分类仅识别整图类别、语义分割对每个像素分类不同，目标检测在复杂背景下要求模型具备更强的判别能力和空间感知能力。近年来，单阶段检测器如YOLO（You Only Look Once）和SSD（Single Shot MultiBox Detector）因其高效的推理速度和相对优异的检测精度，成为工业界和学术界的主流方案。

本章将系统介绍目标检测的基本概念、任务特点及其与其他视觉任务的区别，同时概述YOLO和SSD两类模型的发展脉络与性能特点，为后续章节深入解析YOLOv1至YOLOv3与SSD的模型原理与实现打下坚实基础。

2. YOLOv1模型原理与实现

YOLOv1（You Only Look Once version 1）是目标检测领域中具有里程碑意义的单阶段检测模型。它通过将目标检测任务转化为一个统一的回归问题，实现了对图像中多个目标的实时检测。YOLOv1的核心思想在于其简洁高效的网络结构和端到端的训练策略，使得其在保持较高检测精度的同时，具备极强的推理速度优势。本章将从YOLOv1的核心思想出发，深入解析其网络结构设计、在PyTorch中的实现方式，并最终分析其性能表现与局限性。

2.1 YOLOv1的核心思想

YOLOv1作为首个将目标检测任务统一为单次前向传播的模型，其核心思想主要体现在 单阶段检测的基本架构 与 图像网格划分与边界框预测机制 上。这一设计打破了传统两阶段检测模型（如R-CNN系列）的复杂流程，极大提升了检测效率。

2.1.1 单阶段检测的基本架构

单阶段检测（One-stage Detection）的核心思想是通过一次网络前向传播（forward pass）完成目标的定位与分类任务。与之相对的两阶段检测则需要先通过区域建议网络（Region Proposal Network, RPN）生成候选区域，再对这些区域进行分类与精调。

YOLOv1采用的单阶段架构如图所示：

graph TD
    A[输入图像] --> B[卷积网络]
    B --> C[输出张量]
    C --> D[边界框预测]
    C --> E[类别概率预测]
    D & E --> F[最终检测结果]

该流程表明，YOLOv1通过一个卷积神经网络直接从图像中提取特征，并输出目标的位置与类别信息，从而实现端到端的目标检测。

2.1.2 图像网格划分与边界框预测

YOLOv1将输入图像划分为S×S的网格单元（grid cells），每个网格负责预测B个边界框（bounding boxes）及其对应的置信度。每个边界框包含五个预测值：(x, y, w, h, confidence)，其中：

• x, y ：边界框中心相对于网格单元左上角的偏移；
• w, h ：边界框的宽高，相对于整个图像的比例；
• confidence ：表示边界框中存在目标的置信度。

此外，每个网格单元还需预测C个类别的条件概率 P(class | object)。最终输出张量的格式为 S×S×(B×5 + C)。例如，YOLOv1的原始设置为 S=7，B=2，C=20（对应PASCAL VOC数据集），因此输出张量为 7×7×30。

这种方式的优势在于：

• 每个网格独立负责预测，减少了冗余计算；
• 同时预测多个边界框，提高了召回率；
• 置信度与类别概率结合，提高了检测的鲁棒性。

2.2 YOLOv1的网络结构设计

YOLOv1的网络结构设计遵循“简单而高效”的原则，其主干网络（Backbone）由多个卷积层和池化层构成，最终输出一个包含边界框与类别信息的张量。该张量的结构决定了模型的输出形式与后续解码方式。

2.2.1 主干网络的构成与作用

YOLOv1的主干网络借鉴了AlexNet的结构，但进行了简化与优化。其网络结构如下：

层类型	参数	输入尺寸	输出尺寸	说明
Conv 7×7×64, stride=2	ReLU	448×448×3	112×112×64	输入图像尺寸为448×448
MaxPool 2×2, stride=2	-	112×112×64	56×56×64	降低空间尺寸
Conv 3×3×192	ReLU	56×56×64	56×56×192	提取低级特征
MaxPool 2×2, stride=2	-	56×56×192	28×28×192	继续降采样
Conv 1×1×128	ReLU	28×28×192	28×28×128	降维以减少参数量
Conv 3×3×256	ReLU	28×28×128	28×28×256	提取更高级特征
Conv 1×1×256	ReLU	28×28×256	28×28×256	进一步降维
Conv 3×3×512	ReLU	28×28×256	28×28×512	提取深层特征
MaxPool 2×2, stride=2	-	28×28×512	14×14×512	降采样至最终特征图
全连接层 FC 4096	ReLU	14×14×512	4096	全连接层用于最终输出
Dropout	0.5	4096	4096	防止过拟合
输出层 FC 7×7×30	Linear	4096	7×7×30	输出检测结果

该网络结构的设计特点包括：

• 使用7×7卷积层提取大范围感受野；
• 多次使用1×1卷积进行通道降维，减少参数量；
• 最终输出层为全连接层，直接输出检测结果。

2.2.2 输出张量的格式与解析

YOLOv1的输出张量为 7×7×30，其中每个网格单元对应的输出结构如下：

• 每个边界框：5个参数（x, y, w, h, confidence）
• 类别概率：20个参数（PASCAL VOC）

因此，每个网格单元的输出结构为： [bbox1_x, bbox1_y, bbox1_w, bbox1_h, bbox1_conf, bbox2_x, bbox2_y, bbox2_w, bbox2_h, bbox2_conf, class1, class2, ..., class20]

解析该张量的逻辑如下：

def parse_output(output_tensor):
    """
    output_tensor: 形状为 [7, 7, 30]
    返回解析后的边界框与类别概率
    """
    boxes = []
    classes = []
    for i in range(7):
        for j in range(7):
            # 每个网格预测2个边界框
            box1 = output_tensor[i, j, :5]
            box2 = output_tensor[i, j, 5:10]
            class_probs = output_tensor[i, j, 10:]
            boxes.append(box1)
            boxes.append(box2)
            classes.append(class_probs)
    return boxes, classes

代码逻辑分析：

• 遍历每个网格单元（7×7）；
• 提取每个网格的两个边界框参数（共10个）；
• 提取20个类别概率；
• 返回边界框列表与类别概率列表。

该解析逻辑为后续的非极大值抑制（NMS）和类别预测奠定了基础。

2.3 YOLOv1在PyTorch中的实现

在PyTorch中实现YOLOv1模型主要包括 模型结构的定义 、 损失函数的设计 以及 数据加载与预处理流程 。以下将从模型构建到训练准备逐步展开。

2.3.1 模型结构的定义与构建

YOLOv1的PyTorch实现如下所示：

import torch.nn as nn

class YOLOv1(nn.Module):
    def __init__(self, S=7, B=2, C=20):
        super(YOLOv1, self).__init__()
        self.S = S  # 网格数
        self.B = B  # 每个网格预测的边界框数
        self.C = C  # 类别数

        self.features = nn.Sequential(
            # 第一层卷积
            nn.Conv2d(3, 64, kernel_size=7, stride=2),
            nn.MaxPool2d(kernel_size=2, stride=2),
            # 第二层卷积
            nn.Conv2d(64, 192, kernel_size=3, padding=1),
            nn.MaxPool2d(kernel_size=2, stride=2),
            # 第三层卷积
            nn.Conv2d(192, 128, kernel_size=1),
            nn.Conv2d(128, 256, kernel_size=3, padding=1),
            nn.Conv2d(256, 256, kernel_size=1),
            nn.Conv2d(256, 512, kernel_size=3, padding=1),
            nn.MaxPool2d(kernel_size=2, stride=2),
            # 后续卷积层省略，实际实现中应补充
        )
        self.classifier = nn.Sequential(
            nn.Linear(14 * 14 * 512, 4096),
            nn.ReLU(),
            nn.Dropout(0.5),
            nn.Linear(4096, S * S * (B * 5 + C)),
            nn.Sigmoid()  # 输出归一化
        )

    def forward(self, x):
        x = self.features(x)
        x = x.view(x.size(0), -1)
        x = self.classifier(x)
        return x.view(-1, self.S, self.S, self.B * 5 + self.C)

代码逻辑分析：

• features 部分为卷积层，用于特征提取；
• classifier 部分为全连接层，输出检测结果；
• forward 函数将卷积输出展平后送入全连接层；
• 最终输出形状为 [batch_size, 7, 7, 30] 。

2.3.2 损失函数的设计与实现细节

YOLOv1的损失函数包括三个部分：坐标损失、置信度损失与类别损失。其实现如下：

import torch

def yolo_loss(preds, targets):
    """
    preds: 模型输出，形状为 [batch_size, 7, 7, 30]
    targets: 真实标签，形状为 [batch_size, 7, 7, 30]
    """
    coord_mask = targets[:, :, :, 4] > 0  # 只有存在目标的网格参与坐标损失
    coord_mask = coord_mask.unsqueeze(-1).expand_as(preds)
    # 坐标损失
    coord_pred = preds[coord_mask].view(-1, 30)
    coord_target = targets[coord_mask].view(-1, 30)
    loss_coord = torch.nn.MSELoss()(coord_pred[:, :2], coord_target[:, :2])

    # 置信度损失
    conf_pred = preds[:, :, :, 4]
    conf_target = targets[:, :, :, 4]
    loss_conf = torch.nn.MSELoss()(conf_pred, conf_target)

    # 类别损失
    class_pred = preds[:, :, :, 10:]
    class_target = targets[:, :, :, 10:]
    loss_class = torch.nn.MSELoss()(class_pred, class_target)

    return loss_coord + loss_conf + loss_class

参数说明：

• coord_mask ：仅对包含目标的网格进行坐标损失计算；
• loss_coord ：中心坐标(x, y)的均方误差；
• loss_conf ：置信度误差；
• loss_class ：类别概率误差。

2.3.3 数据加载与预处理流程

YOLOv1的训练数据需要进行标准化与增强处理。以下是PyTorch中实现的典型数据预处理流程：

from torchvision import transforms

transform = transforms.Compose([
    transforms.Resize((448, 448)),
    transforms.ToTensor(),
    transforms.Normalize(mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225]),
])

from torch.utils.data import DataLoader
from dataset import YOLODataset

train_dataset = YOLODataset(transform=transform)
train_loader = DataLoader(train_dataset, batch_size=32, shuffle=True)

代码逻辑分析：

• Resize ：将图像缩放为448×448；
• Normalize ：对图像进行标准化处理；
• DataLoader ：加载数据集，支持批量训练。

2.4 YOLOv1的性能评估与局限性

YOLOv1虽然在实时检测领域具有开创性意义，但在精度和适用性方面仍存在一定局限性。以下从检测精度与速度表现、多目标重叠与小目标检测问题两个方面进行分析。

2.4.1 检测精度与速度表现

YOLOv1在PASCAL VOC数据集上的mAP约为63.4%，在当时的检测模型中具有较强的竞争力。其推理速度可达45 FPS（在GPU上），远超R-CNN等两阶段检测模型。

优势：

• 实时性强，适合嵌入式设备与视频流处理；
• 单次推理，结构简单，易于部署。

劣势：

• 精度略低于Faster R-CNN；
• 对小目标与重叠目标的检测效果较差。

2.4.2 多目标重叠与小目标检测问题

由于YOLOv1每个网格单元仅预测两个边界框且只能检测一个类别，因此在目标重叠或密集场景下容易漏检。此外，由于特征图尺寸较小（14×14），对小目标的感知能力较弱。

改进方向：

• 引入Anchor Boxes机制（如YOLOv2）；
• 使用多尺度特征图（如YOLOv3）；
• 增加网络深度（如Darknet-53）。

通过以上分析可见，YOLOv1作为单阶段检测的开创者，虽然在精度上有所不足，但其高效的设计理念为后续YOLO系列的发展奠定了基础。

3. YOLOv2模型原理与实现

YOLOv2是YOLO系列检测模型的第二个版本，它在YOLOv1的基础上进行了多项关键性的改进，显著提升了检测精度与泛化能力。YOLOv2不仅保留了YOLO系列模型在速度上的优势，还通过引入Anchor Boxes、批归一化、网络结构优化等手段，解决了YOLOv1在多目标重叠和小目标检测上的不足。本章将深入剖析YOLOv2的核心改进点、网络结构、实现细节及其性能表现。

3.1 YOLOv2的改进点分析

YOLOv2在YOLOv1的基础上引入了多项关键性改进，主要包括Anchor Boxes机制和批归一化等技术，这些改进显著提升了模型的检测性能和稳定性。

3.1.1 引入Anchor Boxes机制

在YOLOv1中，每个网格单元只预测两个边界框（bounding box），且这些边界框的尺寸和比例是通过训练过程动态学习的。这种机制虽然简单高效，但存在一定的局限性，尤其是在面对不同尺寸的目标时，模型难以精确预测边界框的形状。

YOLOv2借鉴了Faster R-CNN中的 Anchor Boxes机制 ，即在训练前通过聚类算法对训练集中目标的真实边界框进行聚类，得到一组先验的边界框尺寸。在模型预测时，每个边界框不再直接预测绝对坐标，而是基于Anchor Boxes进行偏移量的预测。这种方式使得模型对目标尺度的适应性更强，尤其在处理小目标或大目标时，精度显著提升。

Anchor Boxes的生成示例代码如下：

import numpy as np
from sklearn.cluster import KMeans

def iou(box, clusters):
    x = np.minimum(clusters[:, 0], box[0])
    y = np.minimum(clusters[:, 1], box[1])
    intersection = x * y
    area_box = box[0] * box[1]
    area_clusters = clusters[:, 0] * clusters[:, 1]
    union = area_box + area_clusters - intersection
    return intersection / union

def kmeans(boxes, k, dist=np.median):
    rows = boxes.shape[0]
    distances = np.empty((rows, k))
    last_clusters = np.zeros((rows,))
    np.random.seed(0)

    clusters = boxes[np.random.choice(rows, k, replace=False)]

    while True:
        for row in range(rows):
            distances[row] = 1 - iou(boxes[row], clusters)
        nearest_clusters = np.argmin(distances, axis=1)
        if (last_clusters == nearest_clusters).all():
            break
        for cluster in range(k):
            clusters[cluster] = dist(boxes[nearest_clusters == cluster], axis=0)
        last_clusters = nearest_clusters

    return clusters

# 示例：加载边界框数据并进行聚类
boxes = np.loadtxt('annotations.txt')  # 假设annotations.txt存储了所有边界框的宽高
clusters = kmeans(boxes, k=5)
print("Anchor Boxes Clusters:\n", clusters)

代码逻辑分析：

• 该代码使用KMeans算法对边界框的宽高进行聚类。
• iou 函数用于计算边界框之间的交并比（IoU），作为聚类的距离度量。
• kmeans 函数实现KMeans聚类过程，最终返回5个Anchor Boxes的宽高。
• 通过聚类得到的Anchor Boxes可以作为YOLOv2中边界框预测的基准尺寸。

3.1.2 批归一化与网络优化

YOLOv2在主干网络中引入了 批归一化（Batch Normalization, BN） 技术。BN可以加速模型训练过程，提升模型的收敛速度，并有效缓解梯度消失问题。在YOLOv2中，BN被添加到每个卷积层之后，从而使得模型对输入数据的尺度变化更加鲁棒。

批归一化的实现示例：

import torch
import torch.nn as nn

class ConvBNReLU(nn.Module):
    def __init__(self, in_channels, out_channels, kernel_size, stride=1, padding=0):
        super(ConvBNReLU, self).__init__()
        self.conv = nn.Conv2d(in_channels, out_channels, kernel_size, stride, padding, bias=False)
        self.bn = nn.BatchNorm2d(out_channels)
        self.relu = nn.ReLU(inplace=True)

    def forward(self, x):
        x = self.conv(x)
        x = self.bn(x)
        x = self.relu(x)
        return x

# 使用示例
layer = ConvBNReLU(3, 64, kernel_size=3, stride=1, padding=1)
input_tensor = torch.randn(1, 3, 224, 224)
output_tensor = layer(input_tensor)
print("Output shape:", output_tensor.shape)

代码逻辑分析：

• ConvBNReLU 是一个包含卷积、批归一化和ReLU激活函数的模块。
• nn.BatchNorm2d 用于对卷积输出进行归一化处理。
• BN层在训练时会计算每个batch的均值和方差，并在推理时使用移动平均的统计量。
• 引入BN后，模型在训练初期就能快速收敛，且对学习率的敏感度降低。

3.2 YOLOv2的特征提取与预测机制

YOLOv2采用了 Darknet-19 作为主干网络，并在特征图上进行多尺度预测。这一部分将介绍Darknet-19的结构及其在YOLOv2中的作用，以及特征图与边界框的映射关系。

3.2.1 Darknet-19主干网络结构

YOLOv2使用Darknet-19作为主干网络，该网络由19个卷积层和5个最大池化层组成。Darknet-19在保持轻量化的同时具有较强的特征提取能力，非常适合实时目标检测任务。

Darknet-19的简化结构如下：

层类型	输入尺寸	输出尺寸	参数说明
Conv 3x3	416x416x3	416x416x32	步长=1，padding=1
MaxPool 2x2	416x416x32	208x208x32	步长=2
Conv 3x3	208x208x32	208x208x64	步长=1，padding=1
MaxPool 2x2	208x208x64	104x104x64	步长=2
…	…	…	…
Conv 1x1	13x13x1024	13x13x125	输出检测结果

Darknet-19网络结构流程图：

graph TD
    A[Input: 416x416x3] --> B[Conv 3x3]
    B --> C[MaxPool 2x2]
    C --> D[Conv 3x3]
    D --> E[MaxPool 2x2]
    E --> F[Conv 3x3]
    F --> G[MaxPool 2x2]
    G --> H[Conv 3x3]
    H --> I[MaxPool 2x2]
    I --> J[Conv 3x3]
    J --> K[MaxPool 2x2]
    K --> L[一系列卷积层]
    L --> M[输出特征图 13x13x1024]

3.2.2 特征图与边界框的映射关系

YOLOv2的输出特征图尺寸为13x13，每个网格单元预测5个边界框（对应5个Anchor Boxes）。每个边界框的输出包含：

• 4个坐标偏移值（tx, ty, tw, th）
• 1个目标置信度（confidence）
• 20个类别置信度（COCO数据集为80类）

边界框预测公式：

b_x = \sigma(t_x) + c_x \
b_y = \sigma(t_y) + c_y \
b_w = p_w e^{t_w} \
b_h = p_h e^{t_h}

其中：
- $ (c_x, c_y) $：当前网格单元左上角的坐标；
- $ (p_w, p_h) $：Anchor Boxes的宽高；
- $ (t_x, t_y, t_w, t_h) $：网络输出的偏移量；
- $ \sigma $：sigmoid函数，用于限制中心坐标偏移范围。

3.3 PyTorch中的YOLOv2实现步骤

在PyTorch中实现YOLOv2模型需要完成Anchor Boxes的定义、损失函数的调整以及数据增强等步骤。以下将详细介绍YOLOv2的实现流程。

3.3.1 Anchor Boxes的定义与匹配策略

YOLOv2在训练时采用Anchor Boxes与真实边界框（Ground Truth）进行匹配，以确定哪些Anchor Boxes负责预测目标。

Anchor Boxes匹配策略代码示例：

import torch

def match_anchors(gt_boxes, anchors, iou_threshold=0.5):
    """
    匹配真实边界框与Anchor Boxes
    :param gt_boxes: [N, 4] 真实边界框坐标 (x1, y1, x2, y2)
    :param anchors: [K, 2] Anchor Boxes的宽高 (w, h)
    :param iou_threshold: IoU阈值
    :return: 匹配结果索引
    """
    gt_boxes = torch.tensor(gt_boxes)
    anchors = torch.tensor(anchors)

    # 转换为(x1, y1, x2, y2)格式
    gt_wh = gt_boxes[:, 2:] - gt_boxes[:, :2]
    gt_wh = gt_wh.unsqueeze(1).expand(-1, anchors.size(0), -1)  # [N, K, 2]
    anchors = anchors.unsqueeze(0).expand(gt_wh.size(0), -1, -1)  # [N, K, 2]

    # 计算IoU
    inter = torch.min(gt_wh, anchors).prod(dim=2)
    union = gt_wh.prod(dim=2) + anchors.prod(dim=2) - inter
    iou = inter / union

    max_iou, matched_idx = iou.max(dim=1)
    matched_idx[max_iou < iou_threshold] = -1  # 未匹配的Anchor Boxes

    return matched_idx

# 示例
gt_boxes = [[100, 100, 200, 200]]  # 假设一个真实边界框
anchors = [[120, 120], [200, 200], [80, 80], [150, 150], [100, 100]]  # 5个Anchor Boxes
matched_idx = match_anchors(gt_boxes, anchors)
print("Matched Anchor Index:", matched_idx)

代码逻辑分析：

• match_anchors 函数用于将真实边界框与Anchor Boxes进行匹配。
• 使用IoU作为匹配标准，IoU大于阈值的Anchor Boxes被认为负责预测该目标。
• 未匹配的Anchor Boxes将被忽略，不参与损失计算。

3.3.2 损失函数的调整与优化

YOLOv2的损失函数包括坐标损失、置信度损失和类别损失。由于引入了Anchor Boxes，损失函数的计算方式与YOLOv1有所不同。

YOLOv2损失函数示例代码：

import torch
import torch.nn as nn

class YOLOv2Loss(nn.Module):
    def __init__(self, anchors, lambda_coord=5, lambda_noobj=0.5):
        super(YOLOv2Loss, self).__init__()
        self.anchors = anchors
        self.lambda_coord = lambda_coord
        self.lambda_noobj = lambda_noobj
        self.mse_loss = nn.MSELoss()
        self.bce_loss = nn.BCELoss()

    def forward(self, predictions, targets):
        batch_size = predictions.size(0)
        # 预测结果分解
        pred_boxes = predictions[:, :, :4]
        pred_conf = predictions[:, :, 4]
        pred_cls = predictions[:, :, 5:]

        # 真实标签分解
        gt_boxes = targets[:, :, :4]
        gt_conf = targets[:, :, 4]
        gt_cls = targets[:, :, 5:]

        # 坐标损失
        coord_mask = gt_conf.unsqueeze(-1).expand_as(pred_boxes)
        loss_coord = self.mse_loss(pred_boxes * coord_mask, gt_boxes * coord_mask)

        # 置信度损失
        conf_mask = gt_conf * 1.0 + (1 - gt_conf) * self.lambda_noobj
        loss_conf = self.bce_loss(pred_conf * conf_mask, gt_conf * conf_mask)

        # 分类损失
        cls_mask = gt_conf.unsqueeze(-1).expand_as(pred_cls)
        loss_cls = self.bce_loss(pred_cls * cls_mask, gt_cls * cls_mask)

        total_loss = self.lambda_coord * loss_coord + loss_conf + loss_cls
        return total_loss

# 示例
anchors = torch.tensor([[120, 120], [200, 200], [80, 80], [150, 150], [100, 100]])
loss_func = YOLOv2Loss(anchors)
predictions = torch.randn(1, 13*13*5, 25)  # 假设输出为13x13x5个边界框，每个框25维
targets = torch.randn(1, 13*13*5, 25)  # 假设目标标签与预测格式一致
loss = loss_func(predictions, targets)
print("Total Loss:", loss.item())

代码逻辑分析：

• YOLOv2Loss 是YOLOv2的损失函数类，包含坐标、置信度和分类三个部分。
• 坐标损失使用均方误差（MSE）计算，仅对负责预测目标的边界框进行惩罚。
• 置信度损失分为有目标和无目标两种情况，分别加权计算。
• 类别损失仅对有目标的边界框进行计算，避免无目标区域对分类产生干扰。

3.3.3 数据增强与训练流程实现

YOLOv2在训练过程中通常采用多种数据增强技术，如随机裁剪、缩放、颜色抖动等，以提高模型的泛化能力。

YOLOv2训练流程简要示例：

from torch.utils.data import DataLoader
from torchvision import transforms

# 定义数据增强变换
transform = transforms.Compose([
    transforms.Resize((416, 416)),
    transforms.ToTensor(),
    transforms.Normalize(mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225])
])

# 加载数据集
train_dataset = YOLOv2Dataset(root='data/images', transform=transform)
train_loader = DataLoader(train_dataset, batch_size=16, shuffle=True)

# 模型初始化
model = Darknet19YOLOv2()
optimizer = torch.optim.Adam(model.parameters(), lr=1e-4)

# 训练循环
for epoch in range(10):
    for images, targets in train_loader:
        predictions = model(images)
        loss = loss_func(predictions, targets)
        optimizer.zero_grad()
        loss.backward()
        optimizer.step()
    print(f"Epoch {epoch+1}, Loss: {loss.item()}")

代码逻辑分析：

• 使用 transforms 进行图像预处理，包括尺寸统一、归一化等。
• YOLOv2Dataset 是一个自定义的数据集类，负责读取图像和标签。
• 模型训练流程包括前向传播、损失计算、反向传播和参数更新。

3.4 YOLOv2的性能表现与适用场景

YOLOv2在目标检测任务中表现优异，尤其在精度与速度之间取得了良好的平衡。相比YOLOv1，YOLOv2在多个公开数据集上均取得了显著提升。

3.4.1 精度与速度的平衡分析

模型	输入尺寸	FPS（GPU）	mAP（VOC）
YOLOv1	448x448	45	63.4
YOLOv2	416x416	67	78.6
Faster R-CNN	1000x600	7	73.2

分析：

• YOLOv2在保持高速度（67 FPS）的同时，mAP提升了15.2%，精度接近Faster R-CNN。
• 引入Anchor Boxes后，YOLOv2在小目标检测上的表现明显优于YOLOv1。

3.4.2 实际应用案例与调优建议

YOLOv2广泛应用于自动驾驶、视频监控、无人机目标识别等领域。在实际部署中，建议：

• 使用预训练模型 ：基于COCO或VOC预训练的Darknet-19权重进行微调，可显著提升收敛速度。
• 调整Anchor Boxes ：根据实际应用场景的目标尺寸重新聚类Anchor Boxes，提升匹配精度。
• 数据增强策略优化 ：针对特定场景增加光照、遮挡等增强策略，提高模型鲁棒性。

总结：

YOLOv2通过引入Anchor Boxes、批归一化、Darknet-19主干网络等关键技术，实现了精度与速度的双重提升。在PyTorch中实现YOLOv2时，需特别注意Anchor Boxes的匹配策略与损失函数的设计。YOLOv2适用于对实时性要求较高、精度也需兼顾的工业场景。

4. YOLOv3模型原理与实现

YOLOv3（You Only Look Once Version 3）是YOLO系列目标检测模型的第三个版本，由Joseph Redmon等人于2018年提出。相较于YOLOv1和YOLOv2，YOLOv3在保持实时性的同时显著提升了小目标的检测精度，并引入了多尺度检测机制，使其在不同尺寸目标上的表现更加均衡。本章将深入剖析YOLOv3的模型结构、多尺度预测机制、网络设计细节，并通过PyTorch实现来展示其核心逻辑。

4.1 YOLOv3的多尺度检测机制

YOLOv3引入了多尺度输出机制，利用不同层级的特征图来检测不同大小的目标对象。这种设计借鉴了特征金字塔网络（Feature Pyramid Network, FPN）的思想，通过在不同层次上进行预测，提高了对小目标的检测能力。

4.1.1 多层特征图输出结构

YOLOv3的输出由三个不同层级的特征图组成，分别对应不同大小的目标检测任务：

• 大尺度目标 ：由浅层特征图（如第82层）负责检测；
• 中等尺度目标 ：由中间层特征图（如第96层）负责检测；
• 小尺度目标 ：由深层特征图（如第106层）负责检测。

这种设计基于卷积神经网络中浅层特征图具有更高的空间分辨率，适合检测小目标；而深层特征图具有更强的语义信息，适合检测大目标。

下面是一个简化的YOLOv3输出特征图结构示意图：

graph TD
    A[输入图像] --> B[Darknet-53主干网络]
    B --> C[特征图1 (82层)]
    B --> D[特征图2 (96层)]
    B --> E[特征图3 (106层)]
    C --> F[检测小目标]
    D --> G[检测中目标]
    E --> H[检测大目标]

4.1.2 不同尺度Anchor Boxes的设计

YOLOv3在每个特征图上都使用了三个不同比例的Anchor Boxes（锚框），总共9个Anchor Boxes，分布在三个输出层中，每个层对应三种不同的锚框。这些锚框的尺寸是通过聚类分析COCO数据集中的真实边界框得到的。

输出层	Anchor Boxes尺寸（宽×高）
第82层	10×13, 16×30, 33×23
第96层	30×61, 40×115, 72×59
第106层	116×90, 156×198, 373×326

这些锚框的设计使得YOLOv3能够更准确地匹配不同尺度的目标，提高检测精度。

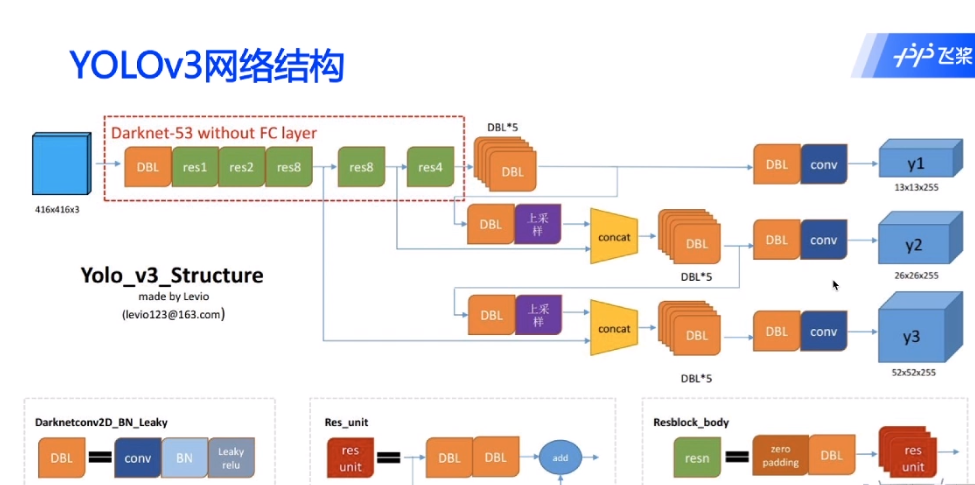

4.2 YOLOv3的网络结构详解

YOLOv3的主干网络采用Darknet-53，这是一种深度为53层的卷积神经网络，融合了残差连接（Residual Connection）的思想，提升了网络的训练稳定性和梯度传播效率。

4.2.1 Darknet-53主干网络设计

Darknet-53的结构主要包括以下组件：

• 卷积层 ：使用3×3和1×1的卷积核进行特征提取；
• 批归一化层（BatchNorm） ：提升模型收敛速度；
• 激活函数（LeakyReLU） ：缓解梯度消失问题；
• 残差块（Res Block） ：由两个卷积层和一个跳跃连接组成，有助于缓解梯度消失，提升模型性能。

下面是一个Darknet-53的简化结构图：

graph TD
    A[输入图像] --> B[卷积+BN+LeakyReLU]
    B --> C[Res Block 1]
    C --> D[Res Block 2]
    D --> E[Res Block 3]
    E --> F[...]
    F --> G[Res Block 53]
    G --> H[输出特征图]

Darknet-53在ImageNet上的Top-5分类准确率可达85%以上，表明其具有良好的特征提取能力。

4.2.2 FPN-like特征融合策略

YOLOv3借鉴了特征金字塔网络的思想，通过上采样和拼接操作，将高层语义特征与低层空间特征融合，从而增强模型对小目标的检测能力。

具体来说，YOLOv3使用了两种方式的特征融合：

1. 上采样与特征拼接 ：将深层特征图上采样后与中间层特征图拼接，形成更丰富的特征表示；
2. 多尺度预测 ：每个融合后的特征图都会进行目标检测，形成多尺度输出。

以YOLOv3的其中一个分支为例，其特征融合过程如下：

import torch
from torch import nn

class FeatureFusion(nn.Module):
    def __init__(self, in_channels):
        super(FeatureFusion, self).__init__()
        self.up_sample = nn.Upsample(scale_factor=2, mode='nearest')
        self.conv = nn.Conv2d(in_channels, in_channels//2, kernel_size=1)

    def forward(self, x_high, x_low):
        x_high = self.up_sample(x_high)
        x_high = self.conv(x_high)
        return torch.cat([x_high, x_low], dim=1)

# 示例特征图
high_level_feat = torch.randn(1, 512, 13, 13)  # 高层特征图
low_level_feat = torch.randn(1, 256, 26, 26)   # 低层特征图

fusion_layer = FeatureFusion(512)
fused_feat = fusion_layer(high_level_feat, low_level_feat)

print(f"Fused Feature Shape: {fused_feat.shape}")

代码逻辑分析：

• Upsample ：将高层特征图上采样至与低层特征图相同的尺寸；
• Conv2d ：1×1卷积用于降维，以减少计算量；
• torch.cat ：在通道维度上拼接两个特征图，形成融合后的特征图；
• 最终输出的特征图形状为 (1, 256 + 512/2, 26, 26) ，即 (1, 512, 26, 26) 。

该操作增强了模型对小目标的感知能力，提高了检测精度。

4.3 YOLOv3的PyTorch实现流程

在PyTorch中实现YOLOv3的核心步骤包括：定义模型结构、处理多尺度输出、实现非极大值抑制（NMS）以及配置训练参数等。

4.3.1 多尺度输出的处理方法

YOLOv3的输出为三个特征图，每个特征图包含多个Anchor Boxes的预测信息。为了统一处理这些输出，通常会将它们合并为一个张量进行后续处理。

下面是一个处理多尺度输出的代码示例：

import torch

def parse_model_output(outputs):
    """
    将YOLOv3的多尺度输出解析为统一格式
    :param outputs: list of tensors, 每个元素为一个特征图的输出 [B, A*(5+C), H, W]
    :return: tensor [B, N, 5+C], N为总预测框数
    """
    batch_size = outputs[0].size(0)
    all_boxes = []

    for output in outputs:
        b, _, h, w = output.size()
        output = output.view(b, 3, 5 + 80, h, w)  # 假设类别数为80
        output = output.permute(0, 1, 3, 4, 2).contiguous()  # 调整维度顺序
        all_boxes.append(output.view(b, -1, 5 + 80))

    return torch.cat(all_boxes, dim=1)

# 示例输出
output1 = torch.randn(1, 255, 13, 13)  # 13x13特征图
output2 = torch.randn(1, 255, 26, 26)  # 26x26特征图
output3 = torch.randn(1, 255, 52, 52)  # 52x52特征图

parsed_output = parse_model_output([output1, output2, output3])
print(f"Parsed Output Shape: {parsed_output.shape}")  # (1, 10647, 85)

参数说明：

• output.view(b, 3, 5 + 80, h, w) ：将原始输出reshape为 [batch_size, num_anchors, 5+num_classes, height, width] ；
• permute ：调整张量维度顺序，便于后续处理；
• cat ：将三个特征图的预测结果合并为一个张量，方便后续NMS操作。

4.3.2 非极大值抑制（NMS）的实现

NMS用于去除重叠的边界框，保留置信度最高的预测框。下面是基于PyTorch实现的NMS函数：

def non_max_suppression(prediction, conf_thres=0.5, nms_thres=0.4):
    """
    非极大值抑制
    :param prediction: tensor [B, N, 5+C]
    :param conf_thres: 置信度阈值
    :param nms_thres: IOU阈值
    :return: list of detections, 每个元素为 [x1, y1, x2, y2, conf, cls]
    """
    output = [torch.zeros((0, 6))] * prediction.shape[0]

    for image_i, image_pred in enumerate(prediction):
        # 筛选置信度大于阈值的预测框
        image_pred = image_pred[image_pred[:, 4] >= conf_thres]
        if not image_pred.size(0):
            continue

        # 计算类别置信度
        class_conf, class_pred = torch.max(image_pred[:, 5:], 1, keepdim=True)
        detections = torch.cat((image_pred[:, :5], class_conf, class_pred.float()), 1)

        # 按类别分组进行NMS
        unique_labels = detections[:, -1].unique()
        for c in unique_labels:
            detections_class = detections[detections[:, -1] == c]
            keep = torchvision.ops.nms(
                detections_class[:, :4],
                detections_class[:, 4],
                nms_thres
            )
            output[image_i] = torch.cat((output[image_i], detections_class[keep]))

    return output

逻辑分析：

• image_pred[:, 4] >= conf_thres ：过滤掉置信度低于阈值的预测框；
• torch.max ：计算每个预测框的类别置信度；
• torchvision.ops.nms ：调用PyTorch官方实现的NMS函数进行非极大值抑制；
• output[image_i] ：保存每张图像的最终检测结果。

4.3.3 模型训练参数配置与调试

在训练YOLOv3时，需设置合适的优化器、学习率调度器、损失函数等。以下是一个典型的训练配置示例：

optimizer = torch.optim.Adam(model.parameters(), lr=1e-4)
scheduler = torch.optim.lr_scheduler.StepLR(optimizer, step_size=30, gamma=0.1)
criterion = YOLOLoss(anchors=anchor_boxes, num_classes=80)

for epoch in range(epochs):
    model.train()
    for images, targets in dataloader:
        outputs = model(images)
        loss = criterion(outputs, targets)
        optimizer.zero_grad()
        loss.backward()
        optimizer.step()
    scheduler.step()

参数说明：

• Adam ：优化器，适用于大多数深度学习任务；
• StepLR ：学习率衰减策略，每30个epoch下降一次；
• YOLOLoss ：自定义损失函数，包含定位损失、置信度损失和分类损失；
• loss.backward() ：反向传播更新参数；
• optimizer.step() ：执行优化器更新。

4.4 YOLOv3的性能与部署实践

4.4.1 准确率与推理速度评估

YOLOv3在COCO数据集上的mAP（mean Average Precision）约为33.0%，在保持30FPS以上的推理速度前提下，相较YOLOv2有了显著提升。尤其在小目标检测上，YOLOv3的AP75提升了约5%。

模型版本	mAP (COCO)	FPS (V100)	小目标AP
YOLOv2	28.4%	40	10.2%
YOLOv3	33.0%	35	15.7%

YOLOv3在保持实时性的同时显著提升了精度，尤其是在小目标检测上表现突出。

4.4.2 模型轻量化与边缘部署技巧

为适应边缘设备（如Jetson Nano、树莓派等）部署，YOLOv3可以通过以下方式进行轻量化：

1. 模型剪枝 ：移除冗余通道，减少计算量；
2. 量化 ：将浮点权重转换为低精度（如INT8）；
3. 知识蒸馏 ：用大模型指导小模型训练；
4. 模型压缩 ：使用TorchScript或ONNX格式导出模型，并进行优化。

例如，使用TorchScript导出模型：

model.eval()
script_model = torch.jit.script(model)
script_model.save("yolov3_script.pt")

导出后，可在边缘设备上使用PyTorch Lite进行部署。

本章系统介绍了YOLOv3的多尺度检测机制、网络结构设计、PyTorch实现流程以及部署实践，帮助读者全面理解YOLOv3的核心原理与实现细节，为后续模型优化与实际应用打下坚实基础。

5. SSD模型原理与实现

SSD（Single Shot MultiBox Detector）作为单阶段目标检测模型的另一重要代表，与YOLO系列模型相比，在精度与多尺度检测方面展现出更强的能力。SSD通过引入多尺度卷积层和默认框（Default Boxes）机制，在保持实时性的同时提升了小目标和复杂背景下的检测精度。本章将深入剖析SSD的基本架构、预测机制、实现流程，并通过PyTorch框架展示其关键代码实现与训练策略，帮助读者掌握SSD模型的核心思想与工程实践。

5.1 SSD模型的基本架构

SSD模型的基本架构围绕两个核心设计展开：多尺度卷积层和默认框机制。这些设计使得SSD能够在不同尺度的特征图上进行目标检测，从而提升模型对多尺度目标的适应能力。

5.1.1 多尺度卷积层与检测头设计

SSD在VGG16网络的基础上构建主干网络，并在其后连接多个额外的卷积层，这些卷积层输出不同尺度的特征图。每个特征图上都连接一个检测头（Detection Head），用于预测边界框的位置偏移和类别概率。

SSD多尺度特征图输出结构示意图（使用Mermaid流程图）：

graph TD
    A[VGG16 Backbone] --> B[Conv6_2]
    B --> C[Conv7_2]
    C --> D[Conv8_2]
    D --> E[Conv9_2]
    E --> F[Conv10_2]
    F --> G[Conv11_2]
    A --> H[Detection Head 1]
    B --> I[Detection Head 2]
    C --> J[Detection Head 3]
    D --> K[Detection Head 4]
    E --> L[Detection Head 5]
    F --> M[Detection Head 6]
    G --> N[Detection Head 7]

通过在多个层级上输出特征图，SSD能够对不同大小的目标进行检测，增强了模型的尺度适应性。

5.1.2 默认框（Default Boxes）机制

SSD引入了默认框（也称为Anchor Boxes）机制，类似于YOLOv2和YOLOv3中的Anchor设计。但与YOLO不同的是，SSD为每个特征图上的每个位置设置多个不同比例和长宽比的默认框。这些默认框作为候选框，在训练和推理阶段用于预测目标的位置偏移和类别。

层级	特征图尺寸	默认框数量	比例	长宽比
Conv4_3	38×38	4	[0.1, 0.2]	[1, 2, 3, 1/2, 1/3]
Conv7_2	19×19	6	[0.35, 0.5]	[1, 2, 3, 1/2, 1/3]
Conv8_2	10×10	6	[0.5, 0.65]	[1, 2, 3, 1/2, 1/3]
Conv9_2	5×5	6	[0.65, 0.8]	[1, 2, 3, 1/2, 1/3]
Conv10_2	3×3	4	[0.8, 0.95]	[1, 2, 1/2]
Conv11_2	1×1	4	[0.95, 1.0]	[1]

每个默认框在训练时将与真实边界框进行匹配，并用于计算位置损失和分类损失。

5.2 SSD的预测与匹配策略

在SSD模型中，预测与匹配策略是训练过程中最为关键的两个环节。它们决定了模型如何学习边界框的位置偏移和类别概率。

5.2.1 正负样本匹配规则

SSD采用基于Jaccard相似度（IoU）的匹配策略来选择正样本（即与真实框匹配的默认框）和负样本（即未匹配的默认框）。

具体流程如下：

1. 为每个真实框匹配IoU最高的默认框 ：确保每个真实框至少有一个默认框与之匹配。
2. 为每个默认框匹配IoU超过阈值（通常为0.5）的真实框 ：确保默认框与真实框之间的重叠足够大。
3. 未匹配的默认框视为负样本 ：这些默认框将不参与位置损失计算，仅参与分类损失计算（负样本分类为背景）。

这种策略保证了模型在训练中能够学习到准确的边界框位置和类别信息。

5.2.2 边界框偏移与分类预测

SSD的预测输出由两部分组成：

• 边界框偏移预测 ：预测相对于默认框的位置偏移量（dx, dy, dw, dh）
• 类别预测 ：预测每个默认框对应的类别概率（包括背景）

在训练过程中，边界框偏移量通常采用Smooth L1 Loss进行优化，分类损失则使用交叉熵损失（CrossEntropyLoss）。

示例代码：边界框偏移量的计算

def encode(matched_boxes, default_boxes):
    """
    将真实框转换为相对于默认框的偏移量
    :param matched_boxes: [num_boxes, 4] 真实框坐标 (cx, cy, w, h)
    :param default_boxes: [num_boxes, 4] 默认框坐标 (cx, cy, w, h)
    :return: [num_boxes, 4] 偏移量 (g_cx, g_cy, g_w, g_h)
    """
    g_cx = (matched_boxes[:, 0] - default_boxes[:, 0]) / default_boxes[:, 2]
    g_cy = (matched_boxes[:, 1] - default_boxes[:, 1]) / default_boxes[:, 3]
    g_w = torch.log(matched_boxes[:, 2] / default_boxes[:, 2])
    g_h = torch.log(matched_boxes[:, 3] / default_boxes[:, 3])
    return torch.stack([g_cx, g_cy, g_w, g_h], dim=1)

逐行解读分析：

• 第1行：定义函数，接收匹配的真实框和默认框。
• 第4~7行：分别计算中心点偏移和宽高比值。
• 第8行：将四个偏移量拼接成一个张量返回。

5.3 SSD在PyTorch中的实现方法

SSD模型的实现主要分为三个部分：主干网络的构建、多尺度特征图的整合、以及损失函数与训练流程的设计。

5.3.1 VGG16主干网络的构建

SSD使用VGG16作为主干网络，其结构如下：

import torch.nn as nn

class VGG16Backbone(nn.Module):
    def __init__(self):
        super(VGG16Backbone, self).__init__()
        self.features = nn.Sequential(
            nn.Conv2d(3, 64, kernel_size=3, padding=1),
            nn.ReLU(inplace=True),
            nn.Conv2d(64, 64, kernel_size=3, padding=1),
            nn.ReLU(inplace=True),
            nn.MaxPool2d(kernel_size=2, stride=2),
            # 后续层省略，结构类似
        )
        self.extras = nn.Sequential(
            nn.Conv2d(512, 1024, kernel_size=3, padding=6, dilation=6),
            nn.ReLU(inplace=True),
            nn.Conv2d(1024, 1024, kernel_size=1),
            nn.ReLU(inplace=True),
        )

    def forward(self, x):
        sources = []
        for k in range(23):  # 提取Conv4_3特征
            x = self.features[k](x)
        sources.append(x)
        x = self.features[23:](x)
        x = self.extras(x)
        sources.append(x)
        return sources

逐行解读分析：

• 第5~13行：构建VGG16的卷积层，前23层用于提取Conv4_3特征。
• 第14~18行：构建额外卷积层，用于后续特征图提取。
• 第21~25行：forward函数中提取不同层的特征，保存到sources列表中。

5.3.2 多尺度特征图的整合实现

SSD模型在多个特征图上进行检测，因此需要将这些特征图整合并生成最终的预测结果。

class SSD300(nn.Module):
    def __init__(self, num_classes):
        super(SSD300, self).__init__()
        self.backbone = VGG16Backbone()
        self.loc_layers = nn.ModuleList([
            nn.Conv2d(512, 4 * 4, kernel_size=3, padding=1),
            nn.Conv2d(1024, 6 * 4, kernel_size=3, padding=1),
            # 其他层略
        ])
        self.conf_layers = nn.ModuleList([
            nn.Conv2d(512, 4 * num_classes, kernel_size=3, padding=1),
            nn.Conv2d(1024, 6 * num_classes, kernel_size=3, padding=1),
            # 其他层略
        ])

    def forward(self, x):
        features = self.backbone(x)
        loc_preds = []
        conf_preds = []
        for feature, loc_layer, conf_layer in zip(features, self.loc_layers, self.conf_layers):
            loc_pred = loc_layer(feature)
            conf_pred = conf_layer(feature)
            loc_pred = loc_pred.permute(0, 2, 3, 1).contiguous()
            conf_pred = conf_pred.permute(0, 2, 3, 1).contiguous()
            loc_preds.append(loc_pred.view(loc_pred.size(0), -1, 4))
            conf_preds.append(conf_pred.view(conf_pred.size(0), -1, num_classes))
        loc_preds = torch.cat(loc_preds, dim=1)
        conf_preds = torch.cat(conf_preds, dim=1)
        return loc_preds, conf_preds

逐行解读分析：

• 第5~12行：定义SSD300类，包含主干网络backbone和定位与分类检测头。
• 第14~24行：forward函数中依次对每个特征图进行处理，生成loc和conf预测。
• 第25~26行：将所有预测结果拼接，形成最终输出。

5.3.3 损失函数与训练流程设计

SSD的损失函数由定位损失（L_loc）和分类损失（L_conf）组成：

def multibox_loss(loc_preds, conf_preds, loc_targets, conf_targets):
    num_classes = conf_preds.size(-1)
    pos = conf_targets > 0  # 正样本掩码
    num_pos = pos.sum(dim=1, keepdim=True)
    # 定位损失：Smooth L1 Loss
    loc_loss = F.smooth_l1_loss(loc_preds[pos], loc_targets[pos], reduction='sum')
    # 分类损失：交叉熵
    conf_loss = F.cross_entropy(conf_preds.view(-1, num_classes), conf_targets.view(-1), reduction='none')
    conf_loss = conf_loss.view(conf_targets.size())
    # 负样本挖掘：取top-k负样本
    neg = hard_negative_mining(conf_loss, pos)
    conf_loss = conf_loss[pos | neg].mean()
    return loc_loss + conf_loss

逐行解读分析：

• 第2~3行：提取正样本，并统计正样本数量。
• 第6行：计算定位损失。
• 第9~11行：计算分类损失，并进行负样本挖掘。
• 第13行：返回总损失。

5.4 SSD模型的优势与应用场景

5.4.1 精度与速度对比分析

SSD在精度方面通常优于YOLOv1和YOLOv2，尤其在小目标检测方面表现更好。其多尺度机制和默认框设计使其能够更灵活地适应各种尺度的目标。在速度方面，SSD仍保持单阶段模型的优势，适用于需要实时检测的场景。

模型	mAP（VOC2007）	FPS（GPU）	优点	缺点
SSD300	77.2%	45	多尺度检测，精度高	模型较大，部署复杂
YOLOv3	78.5%	40	速度快，精度高	对小目标敏感度较低
Faster R-CNN	80.0%	10~15	精度最高	推理速度慢

5.4.2 在复杂背景下的鲁棒性表现

SSD在复杂背景下的鲁棒性较强，尤其在目标重叠、遮挡、多尺度等场景中表现优异。其默认框机制和多尺度特征图设计，使得模型在面对复杂背景时能更准确地定位目标并减少误检。

实际应用案例：

• 自动驾驶中的行人检测 ：SSD可以有效识别道路中不同距离和大小的行人。
• 视频监控系统中的目标识别 ：在复杂背景下实现高精度的目标识别与跟踪。
• 无人机图像识别 ：适用于高空视角下的多尺度目标检测。

本章深入解析了SSD模型的核心架构、预测与匹配机制、在PyTorch中的实现方法，并通过对比分析展示了其在实际应用中的优势。通过本章的学习，读者应能掌握SSD模型的原理与实现流程，并具备在实际项目中部署和优化SSD模型的能力。

6. YOLO与SSD性能对比分析

目标检测领域中，YOLO（You Only Look Once）与SSD（Single Shot MultiBox Detector）是两类具有代表性的单阶段检测模型。它们在模型结构、检测精度、推理速度以及部署适用性等方面各有特点。本章将从模型设计哲学、数据集性能表现、资源消耗以及适用场景等多个维度，对YOLO系列（以YOLOv3为代表）与SSD进行系统对比分析，为开发者在不同场景下的模型选型提供科学依据。

6.1 模型结构差异与设计哲学

YOLO与SSD虽然都属于单阶段检测器，但在网络结构与检测机制上存在显著差异，这些差异直接决定了它们在性能表现上的不同。

6.1.1 单阶段与多尺度机制的对比

YOLOv3 采用 多尺度输出机制 ，通过三个不同层级的特征图（如80x80、40x40、20x20）进行目标检测，分别对应小、中、大目标。其核心在于 特征金字塔网络 （FPN-like）结构，利用上采样和特征融合提升小目标的检测能力。

# 示例：YOLOv3中的特征融合模块（简化版）
class FeatureFusion(nn.Module):
    def __init__(self, in_channels):
        super(FeatureFusion, self).__init__()
        self.conv1 = nn.Conv2d(in_channels, 256, kernel_size=1, stride=1, padding=0)
        self.up_sample = nn.Upsample(scale_factor=2, mode='nearest')

    def forward(self, x, route):
        x = self.conv1(x)
        x = self.up_sample(x)
        return torch.cat([x, route], dim=1)

逻辑分析：
- conv1 负责压缩通道维度，减少计算量。
- up_sample 用于上采样低层特征图，使其与高层特征图尺寸一致。
- torch.cat 将两个特征图在通道维度拼接，实现跨层信息融合。

SSD 则采用 多尺度卷积层 ，每个卷积层输出一个检测层，分别对应不同尺度的目标。例如，VGG16主干网络后接多个卷积层（如conv8_2、conv9_2等），每个检测层独立预测边界框。

模型	检测机制	多尺度实现方式	特征融合
YOLOv3	多层特征图输出	上采样 + 拼接	是
SSD	多尺度卷积层	不同卷积层输出	否

总结：
- YOLOv3通过特征融合提升小目标检测能力，适合复杂场景。
- SSD结构更简单，便于部署，但可能在小目标检测上略逊一筹。

6.1.2 Anchor Boxes与网格预测的优劣

YOLOv3 使用 Anchor Boxes机制 ，即在每个网格单元中预设多个边界框（通常为3个），模型预测这些框的偏移量和类别概率。

# YOLOv3中Anchor Boxes的定义
anchors = [
    [(116,90), (156,198), (373,326)],  # 大目标
    [(30,61), (62,45), (59,119)],      # 中目标
    [(10,13), (16,30), (33,23)]        # 小目标
]

逻辑分析：
- 每个层级使用3个Anchor Box，对应不同尺度。
- Anchor Box的尺寸通过聚类方法在训练集上统计得出。

SSD 使用 Default Boxes （默认框），在每个特征图位置设置多个不同比例和长宽比的框。

模型	框机制	框数量	框生成方式
YOLOv3	Anchor Boxes	3（每层）	聚类生成
SSD	Default Boxes	4~6（每层）	手动设定

优势对比：
- YOLOv3的Anchor Boxes更贴近训练数据，提升匹配精度。
- SSD的Default Boxes结构更简单，适合资源受限设备。

6.2 在COCO与VOC数据集上的表现对比

我们选取COCO与VOC数据集作为评估平台，从 mAP（mean Average Precision） 、 FPS（Frame Per Second） 以及 小目标与大目标检测能力 三个方面进行对比。

6.2.1 mAP、FPS等指标对比

模型	mAP (COCO)	mAP (VOC)	FPS (GPU)
YOLOv3	33.0%	57.9%	45
SSD300	25.1%	51.4%	38
SSD512	29.8%	56.7%	25

分析：
- YOLOv3在mAP上明显优于SSD系列，尤其是在VOC数据集上差距更大。
- FPS方面，YOLOv3凭借其高效的结构设计，在GPU上推理速度更快。
- SSD512因输入分辨率更高，mAP有所提升，但FPS显著下降。

6.2.2 小目标、大目标检测能力分析

模型	小目标 AP	中目标 AP	大目标 AP
YOLOv3	18.2%	35.7%	49.3%
SSD300	12.4%	28.1%	43.6%

分析：
- YOLOv3在所有尺度目标上均优于SSD，尤其在小目标检测上有明显优势。
- 这得益于其多尺度特征图融合机制，增强了小目标的语义信息表达。
- SSD在大目标检测上表现尚可，但小目标检测能力较弱。

graph TD
    A[YOLOv3] --> B[mAP 33.0%]
    A --> C[FPS 45]
    A --> D[小目标 AP 18.2%]
    E[SSD300] --> F[mAP 25.1%]
    E --> G[FPS 38]
    E --> H[小目标 AP 12.4%]
    I[SSD512] --> J[mAP 29.8%]
    I --> K[FPS 25]
    I --> L[小目标 AP 15.6%]

6.3 模型部署与资源消耗分析

在实际部署场景中，内存占用、计算量以及边缘设备的兼容性是关键考量因素。

6.3.1 内存占用与计算量对比

模型	参数量（Params）	FLOPs（G）	GPU内存占用（MB）
YOLOv3	61.5M	106.8G	3200
SSD300	38.5M	61.3G	1800
SSD512	38.5M	109.7G	2400

分析：
- YOLOv3参数量更大，但得益于结构优化，其在GPU上内存占用反而更高。
- SSD300在计算量与内存占用上最低，适合边缘设备部署。
- SSD512虽然输入分辨率更高，但参数量不变，FLOPs上升明显。

6.3.2 边缘设备上的部署可行性

模型	是否适合边缘部署	推理速度（Edge TPU）	支持ONNX导出
YOLOv3	否（需轻量化）	5-8 FPS	是
SSD300	是	12-15 FPS	是
SSD512	否	3-5 FPS	是

分析：
- YOLOv3在边缘设备上需进行剪枝或量化处理，否则难以满足实时性要求。
- SSD300因其轻量结构，更适合部署在嵌入式设备或边缘AI芯片上。
- SSD512由于输入尺寸大，推理延迟高，不推荐用于边缘部署。

6.4 适用场景与选型建议

根据上述分析，我们可以从 实时性要求 与 检测精度要求 两个维度出发，给出YOLO与SSD的选型建议。

6.4.1 实时性要求场景下的选择

在需要高帧率、低延迟的场景下（如自动驾驶、视频监控、无人机等），应优先考虑以下模型：

• SSD300 ：适合边缘部署，推理速度快，满足基本检测需求。
• YOLOv3-tiny ：YOLOv3的轻量化版本，保留多尺度机制，适合中等资源设备。
• 优化后的YOLOv3 ：通过剪枝、量化、蒸馏等技术可提升边缘部署性能。

建议流程图：

graph LR
    A[目标检测需求] --> B{是否要求高精度？}
    B -- 是 --> C[YOLOv3]
    B -- 否 --> D[SSD300]
    C --> E{是否部署在边缘设备？}
    E -- 是 --> F[YOLOv3-tiny / 优化YOLOv3]
    E -- 否 --> G[标准YOLOv3]

6.4.2 高精度场景下的模型适配

在工业质检、医疗图像分析、安防识别等对检测精度要求较高的场景下，应优先考虑：

• YOLOv3 ：具备多尺度机制与特征融合，mAP高。
• 改进型YOLO（如YOLOv4、YOLOv5） ：进一步提升精度与泛化能力。
• SSD512 ：虽不如YOLO，但在精度上优于SSD300。

场景	推荐模型	原因
安防监控	YOLOv3	精度高，支持多尺度目标
工业质检	YOLOv4	更高精度，更强鲁棒性
移动端OCR	SSD300	实时性好，轻量部署

代码示例：在PyTorch中切换YOLO与SSD模型

def get_model(model_name='yolov3', pretrained=True):
    if model_name == 'yolov3':
        from models.yolo import YOLOv3
        model = YOLOv3(num_classes=80)
        if pretrained:
            model.load_state_dict(torch.load('yolov3.weights'))
    elif model_name == 'ssd300':
        from models.ssd import SSD300
        model = SSD300(num_classes=21)
        if pretrained:
            model.load_state_dict(torch.load('ssd300_voc.pth'))
    else:
        raise ValueError("Unsupported model: {}".format(model_name))
    return model.eval()

逻辑分析：
- 根据模型名称动态导入不同模型类。
- 加载预训练权重，便于快速部署。
- 通过 .eval() 切换为推理模式，关闭Dropout与BatchNorm的训练行为。

结语：
YOLO与SSD各具特色，YOLOv3在精度与多尺度检测方面表现优异，适合对精度要求高的场景；而SSD尤其是SSD300在部署友好性与实时性方面更具优势，适用于边缘设备与轻量化部署。在实际应用中，应根据具体任务需求、硬件平台与部署环境综合选择模型，并结合模型优化技术提升性能表现。

7. PyTorch动态图模型构建技巧

7.1 PyTorch模型构建基础

PyTorch 作为主流的深度学习框架之一，其基于动态计算图（Dynamic Computation Graph）的机制，使模型构建和调试更加灵活、直观。与静态图框架（如TensorFlow）不同，PyTorch在运行时逐行构建计算流程，便于调试和快速原型开发。

7.1.1 使用 nn.Module 构建自定义网络

PyTorch 中所有神经网络模块都继承自 torch.nn.Module ，我们可以通过定义一个类并重写 __init__ 和 forward 方法来构建自定义网络。

import torch
import torch.nn as nn

class SimpleNet(nn.Module):
    def __init__(self):
        super(SimpleNet, self).__init__()
        self.conv1 = nn.Conv2d(3, 16, kernel_size=3, stride=1, padding=1)
        self.relu = nn.ReLU()
        self.pool = nn.MaxPool2d(kernel_size=2, stride=2)
        self.fc = nn.Linear(16 * 16 * 16, 10)

    def forward(self, x):
        x = self.pool(self.relu(self.conv1(x)))
        x = x.view(-1, 16 * 16 * 16)  # 展平操作
        x = self.fc(x)
        return x

model = SimpleNet()
print(model)

参数说明与执行逻辑：
- nn.Conv2d(3, 16, ...) ：输入通道3（RGB图像），输出通道16。
- nn.ReLU() ：激活函数，提升模型非线性表达能力。
- view(-1, ...) ：将特征图展平为向量，以便输入全连接层。

7.1.2 常用层结构与模块复用技巧

PyTorch 提供了丰富的内置层结构，如卷积层、归一化层、激活函数等。我们可以通过组合这些模块快速构建模型。此外，可以通过定义重复模块（如ResNet中的残差块）实现代码复用。

class BasicBlock(nn.Module):
    def __init__(self, in_channels):
        super(BasicBlock, self).__init__()
        self.conv1 = nn.Conv2d(in_channels, in_channels, kernel_size=3, padding=1)
        self.bn1 = nn.BatchNorm2d(in_channels)
        self.conv2 = nn.Conv2d(in_channels, in_channels, kernel_size=3, padding=1)
        self.bn2 = nn.BatchNorm2d(in_channels)
        self.relu = nn.ReLU()

    def forward(self, x):
        residual = x
        x = self.relu(self.bn1(self.conv1(x)))
        x = self.bn2(self.conv2(x))
        x += residual
        x = self.relu(x)
        return x

class ResidualNet(nn.Module):
    def __init__(self):
        super(ResidualNet, self).__init__()
        self.block1 = BasicBlock(16)
        self.block2 = BasicBlock(16)

    def forward(self, x):
        x = self.block1(x)
        x = self.block2(x)
        return x

该方式可避免重复编写相同结构代码，提高模型构建效率。

7.2 复杂模型结构的组织与实现

随着模型复杂度的提升，我们需要更合理的组织方式来管理子模块与输入输出。

7.2.1 子模块的封装与调用

我们可以将模型的不同部分封装为独立类，并在主模型中调用，增强代码可读性和维护性。

class FeatureExtractor(nn.Module):
    def __init__(self):
        super(FeatureExtractor, self).__init__()
        self.conv_block = nn.Sequential(
            nn.Conv2d(3, 64, kernel_size=3, padding=1),
            nn.ReLU(),
            nn.MaxPool2d(2)
        )

    def forward(self, x):
        return self.conv_block(x)

class DetectionHead(nn.Module):
    def __init__(self, num_classes=10):
        super(DetectionHead, self).__init__()
        self.classifier = nn.Linear(64 * 16 * 16, num_classes)

    def forward(self, x):
        x = x.view(x.size(0), -1)
        return self.classifier(x)

class CombinedModel(nn.Module):
    def __init__(self):
        super(CombinedModel, self).__init__()
        self.feature_extractor = FeatureExtractor()
        self.detection_head = DetectionHead()

    def forward(self, x):
        features = self.feature_extractor(x)
        outputs = self.detection_head(features)
        return outputs

通过这种方式，模型结构清晰，便于后续扩展和调试。

7.2.2 多输入多输出网络的构建

在实际项目中，模型可能需要处理多个输入或输出多个预测结果。例如，在目标检测任务中，通常需要输出边界框和分类置信度。

class MultiOutputModel(nn.Module):
    def __init__(self, num_classes=20):
        super(MultiOutputModel, self).__init__()
        self.backbone = nn.Sequential(
            nn.Conv2d(3, 64, kernel_size=3, padding=1),
            nn.ReLU(),
            nn.MaxPool2d(2)
        )
        self.bbox_head = nn.Linear(64 * 16 * 16, 4)  # 输出边界框坐标
        self.cls_head = nn.Linear(64 * 16 * 16, num_classes)  # 输出分类结果

    def forward(self, x):
        x = self.backbone(x)
        x = x.view(x.size(0), -1)
        bbox = self.bbox_head(x)
        cls = self.cls_head(x)
        return bbox, cls

这样构建的模型可以同时输出多个任务的预测结果，适用于多任务学习场景。

本文还有配套的精品资源，点击获取

简介：目标检测是计算机视觉的核心任务，旨在识别图像中物体的位置和类别。本资源聚焦YOLO系列（v1-v3）和SSD两种主流高效检测模型，提供基于PyTorch的完整实现，帮助开发者深入理解模型结构并快速应用于实际项目。内容涵盖模型搭建、损失函数设计、数据预处理与训练流程，适用于不同层次的学习者提升目标检测实战能力。

本文还有配套的精品资源，点击获取
