前言：

这次项目用到了一些自定义的数据可视化组件，我把我做的部分抽出来几个典型做个汇总。
分为如下：

• 星球环绕旋转图

  • 方法一： svg：animateMotion+ animateTransform

  • 方法二：css3d

• 地图

  • svg 渲染 + div 悬浮框 + js 事件

• 二维饼图(风车图)

  • canvas： dragCircle 、 stopDragging

• 三棱锥

  • canvas + 对数排列

• 长方体

  • css3d + 增量增长

星球环绕旋转图

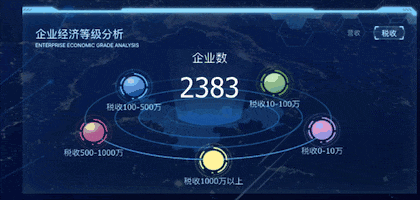

效果展示：

有些图片(例如上面这个 jpg 动图)太大，进行了一定程度的压缩，有点模糊(＾_＾)。

我的碎碎念(*＾3＾)： 之所以出现两个版本的原因：本来用 svg 实现了一版，结果后来我这个星球的 svg 和同事的其他动画 svg 冲突了(⁎⁍̴̛ᴗ⁍̴̛⁎)，发生了巨大改变，本身 svg 又臭又长，改的太累，干脆用 css3d 重新画一个了( ´▽｀)。

步骤：

／／举例一个星球的动画

"6s" begin="0" repeatCount="indefinite">

 "#Path-12" /> //轨迹动画

 id="first"

 attributeType="XML"

 attributeName="transform"

 type="scale"

 begin="0;second.end "

 from="1"

 to="0.512"

 dur="3s"

 fill="freeze"

/>

 id="second"

 attributeType="XML"

 attributeName="transform"

 type="scale"

 begin="first.end"

 from="0.512"

 to="1"

 dur="3s"

 fill="freeze"

/>

作者：溯朝

链接：https://juejin.im/post/5b690a66f265da0f820254bd

来源：掘金

著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

参考链接：https://www.jianshu.com/p/2b85973ad1ed

• html:

• css:

.orbit { //轨道旋转，公转

 border: 5px solid red;

 transform-style: preserve-3d;

 padding: 65px;

 width: 500px;

 height: 500px;

 border-radius: 50%;

 animation: orbit-rotate 10s linear infinite;

}

.planet { ／／星球自转

 width: 50px;

 height: 50px;

 background: url('../../img/ball1.png') no-repeat;

 background-size: 100% 100%;

 border-radius: 50%;

 animation: self-rotate 10s linear infinite;

}

// (1)rotateX 是为了让整个面倾斜，translateZ是为了防止椭圆(border)因为倾斜发生锯齿，

// (2)停顿效果的产生，其实我是走了野路子的。五个球，根据360/5=72,写了五个不同的关于orbit的class，

// 0 + 72，....360依次增加72，直到360，利用setimeout每隔4秒，按顺序切换一个class

@keyframes orbit-rotate {

 0% {

   transform: rotateX(70deg) rotateZ(0deg) translateZ(0);

 }

 100% {

   transform: rotateX(70deg) rotateZ(-360deg) translateZ(0);

 }

}

@keyframes self-rotate {

 0% {

   transform: rotateX(-90deg) rotateY(360deg) rotateZ(0deg);

 }

 100% {

   transform: rotateX(-90deg) rotateY(0deg) rotateZ(0deg);

 }

}

.planet1 { ／／确定星球开始位置

 position: absolute;

 top: 65px;

 right: 65px;

}

.planet2 { ／／确定星球开始位置

 position: absolute;

 bottom: 65px;

 right: 65px;

}

♪───Ｏ(≧∇≦)Ｏ────♪可爱的分割线♪───Ｏ(≧∇≦)Ｏ────♪

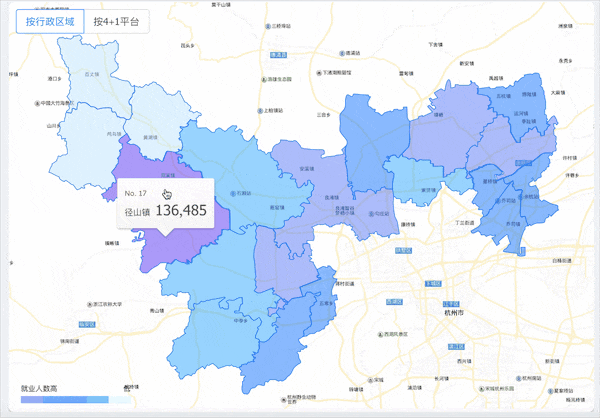

地图

我的碎碎念(*＾3＾)： 奇葩的需求(ﾟoﾟ;;, 因为甲方认为百度地图等位置不准确，不准使用百度地图和高德地图的api，又不满意天地图的样式，所以我们采用的方案是ui画地图，导出svg，再让前端根据svg做各种效果展示。

步骤：

• 文件内容

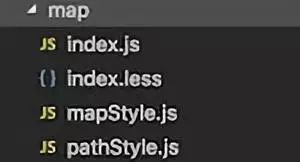

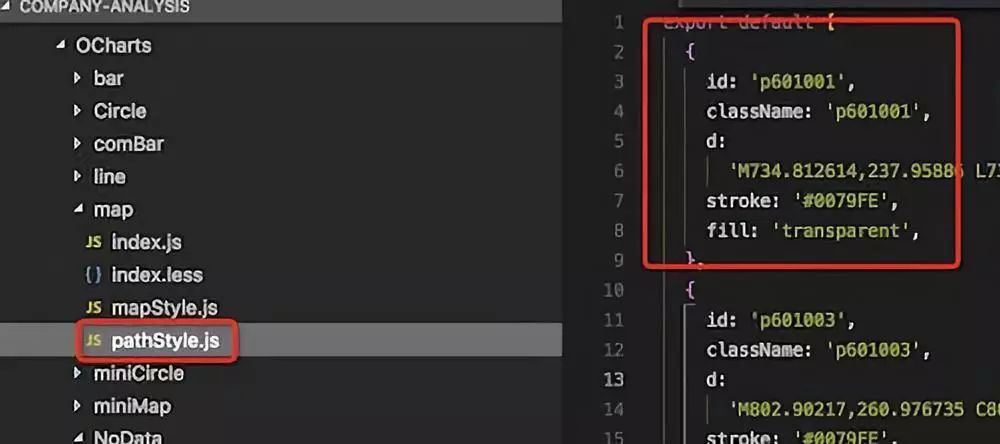

地图文件如下：index.js主文件包含悬浮事件，index.less样式文件，mapStyle.js存放背景地图，pathStyle.js数组格式存放代表地图上小块的路径

• 渲染地图

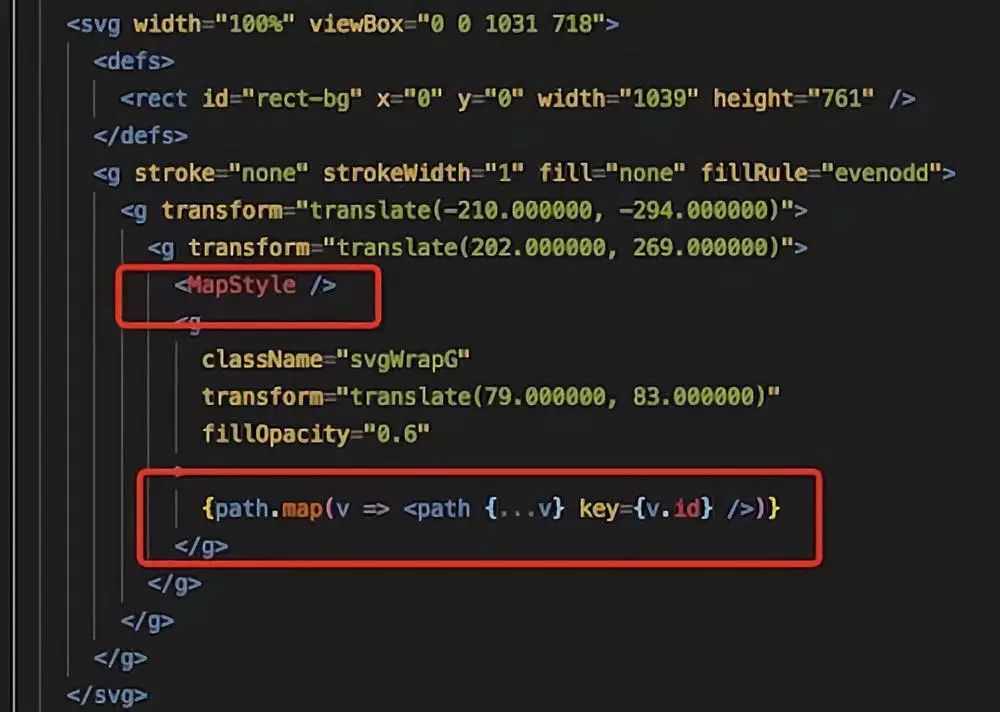

代码如下：

根据接口给的数据，按照五个色系分别给不同的path填充(fill)不同的颜色

const colorMap = [

   'rgba(89, 126, 247, 0.8)',

   'rgba(0, 121, 254, 0.8)',

   'rgba(0, 121, 254, 0.8)',

   'rgba(38, 168, 254, 0.8)',

   'rgba(192, 228, 253, 0.8)',

];

• 增加悬浮事件

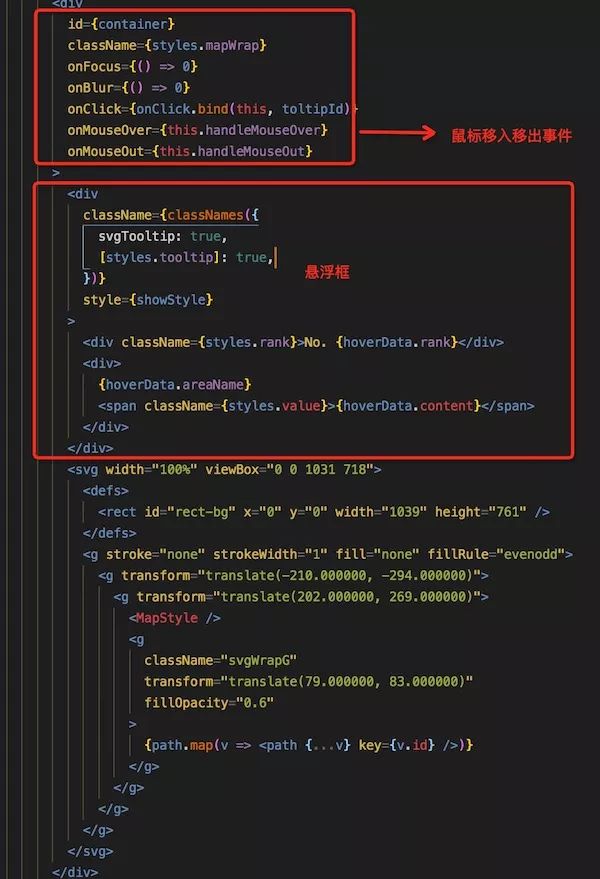

render 代码如下：

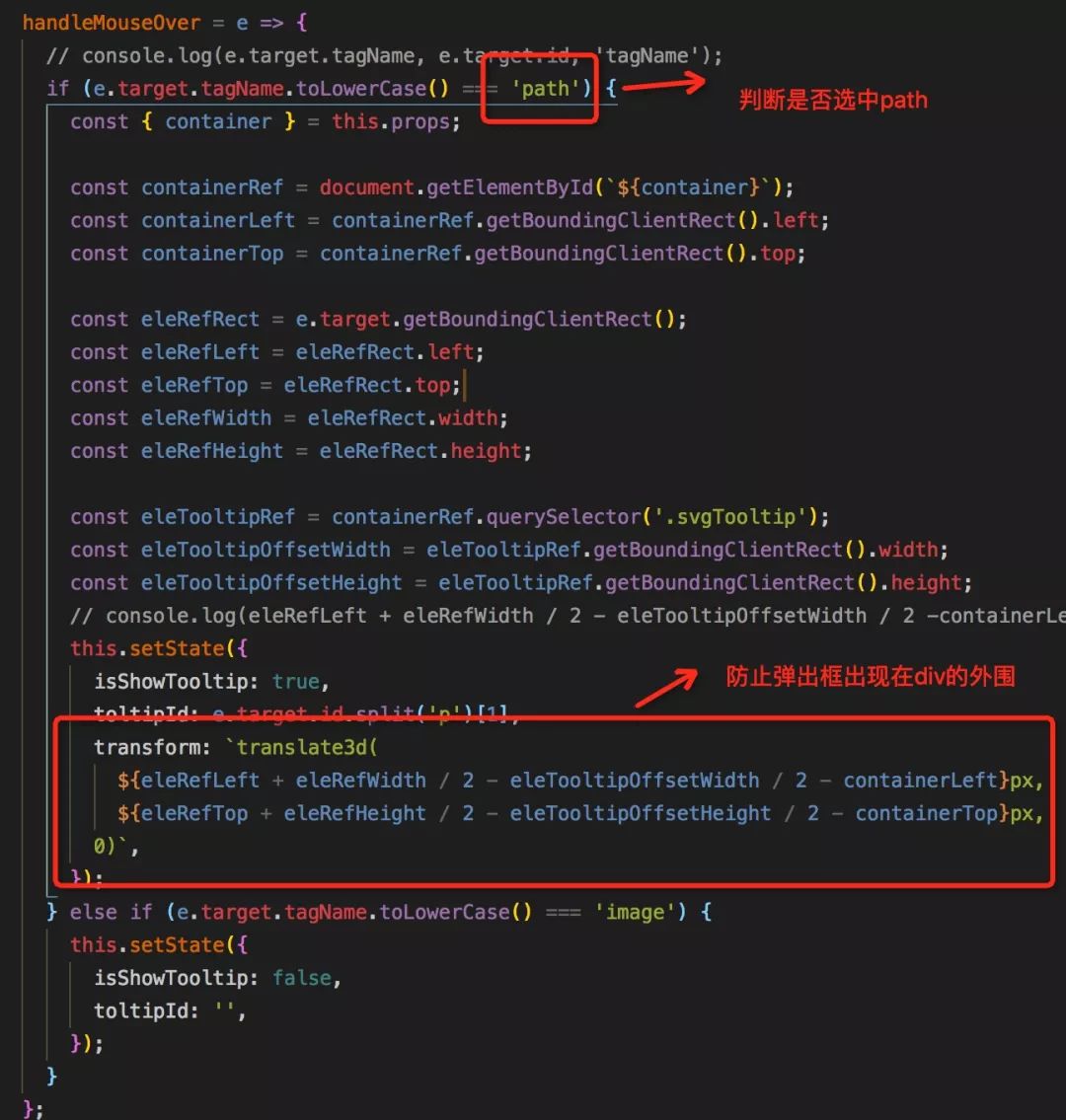

• 鼠标移入事件：

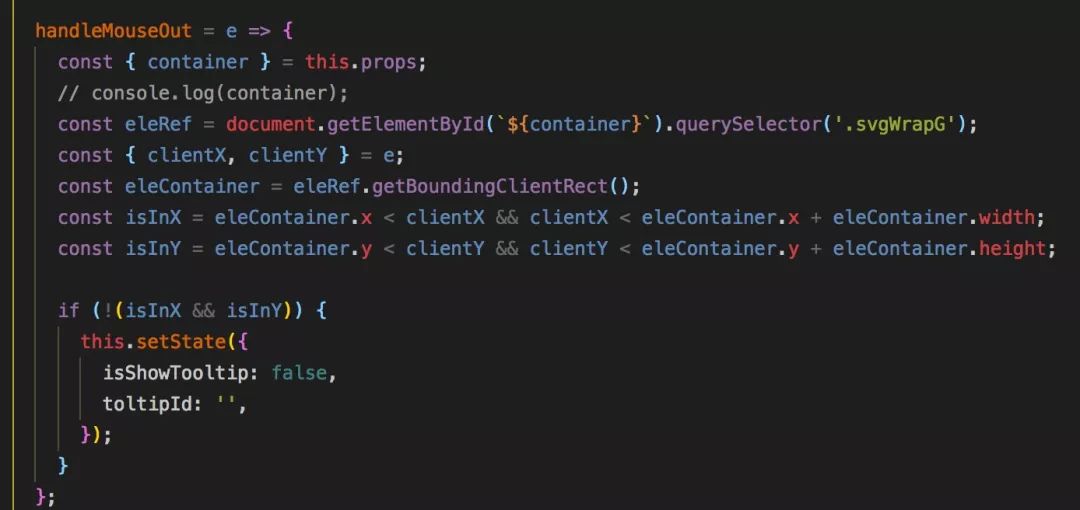

• 鼠标移出事件

♪───Ｏ(≧∇≦)Ｏ────♪可爱的分割线♪───Ｏ(≧∇≦)Ｏ────♪

二维饼图(风车图)

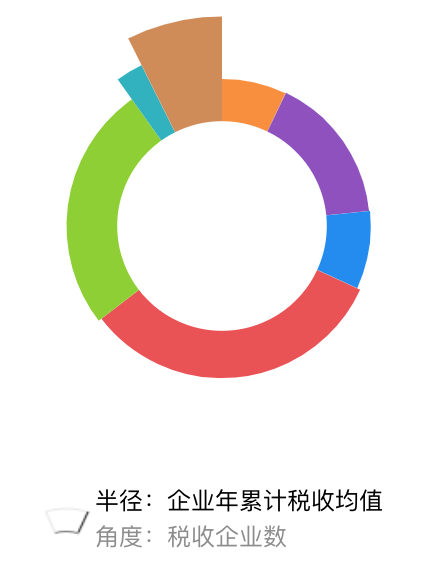

效果展示：

我的碎碎念(*＾3＾)：因为 echarts 的饼图都是一个参数纬度的饼图，而这次ui要求两个参数纬度的饼图，只能自己画了(´；ω；｀)。因为之前用 canvas 画过饼图，本来以为还是简单的，结果甲方爸爸看了成果，说要加自定义悬浮事件(刚开始 prd 没有的)，废了3天画了一个够用版的。

步骤：

• 传入参数

option.push=[{

  color: color[i], //饼图块颜色

  radius: item.revenueTaxAvg, //饼图块半径

  name: item.domainName, // 饼图块名称

  angle: item.companyCnt, //饼图块角度

}];

• 画饼图，PieCanvas.drawPieCanvas('econComposChart', option);

  • 怎么画饼图？，可以参考我以前写的一篇文章：https://juejin.im/post/5b1e27726fb9a01e345ba2e1

  • ==／* 注意 *／==：这篇文章画的是 angle 一个纬度，只要再增加另外一个纬度 radius 就好。

  • canvas 画的文字和图，会有一定程度的模糊，解决方案：把画布的宽高增加 2 倍。

• 悬浮事件

进行碰撞检测，判断鼠标悬浮是落在哪个弧度的饼图块之间，如果不再饼图块里面悬浮样式消失。
数学里主要判断逻辑如下：

• if(点到圆心的距离圆的最小半径&&点到圆心的直线的角度>扇形的起始角度&&点到圆心的直线的角度点在扇形区域内}

//使用勾股定理计算这个点与圆心之间的距离

distanceFromCenter =

Math.sqrt(Math.pow(circle.x - clickX, 2) + Math.pow(circle.y - clickY, 2))

//α(弧度)= L (弧长)/ r(半径)，但是弧长，我求不出来。

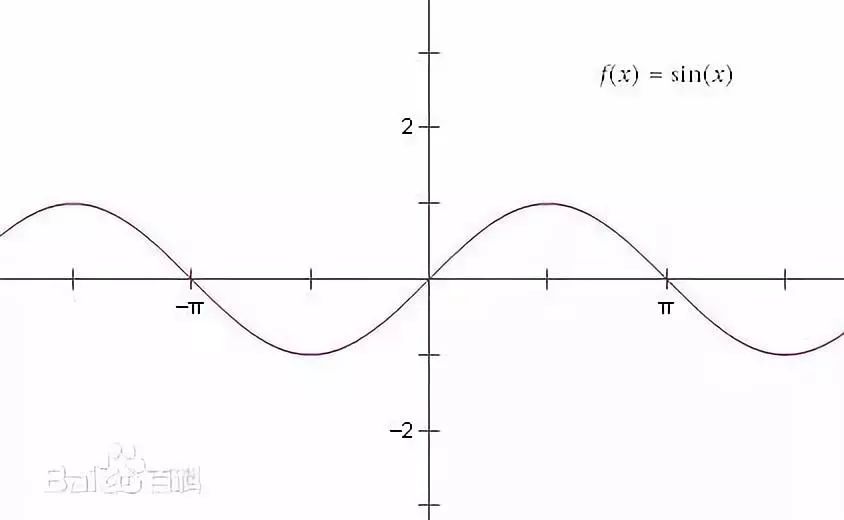

(点到圆心的直线的角度)的范围我主要使用sin(x)，如下方法。

判断不同区间的sin(x)值大小，推断出悬浮区域所在的值是什么。

♪───Ｏ(≧∇≦)Ｏ────♪可爱的分割线♪───Ｏ(≧∇≦)Ｏ────♪

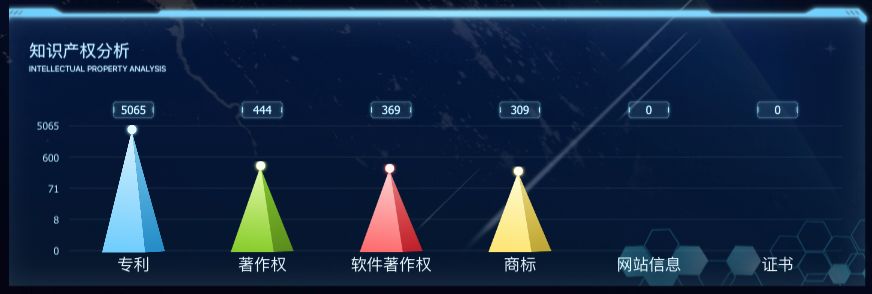

三棱锥

效果展示：

步骤：

主要原理：两个三角形 + 一个园 = 三棱锥

canvas.width = canvas.offsetWidth; //防止图片变形

canvas.height = canvas.offsetHeight;

ctx.clearRect(0, 0, canvas.width, canvas.height); 清除画布

const { height } = canvas; // 计算等边三角形的高

//如下图，第一个三角形 A-B-C

ctx.moveTo(100, 0); // 从A(100,0)开始

ctx.lineTo(0, height); // 从A(100,0)开始，画到B (0,height)结束

ctx.lineTo(144, height); // B(0,height)-C(144, height)

//第二个三角形 A-C-D

ctx.moveTo(100, 0); // 从A(100,0)开始

ctx.lineTo(143, height); // A-C

ctx.lineTo(210, height); // C-D

//第三个画圆

ctx.arc(100, 23 , 23, 0, Math.PI * 2, false); // 画圆

`pyramid${id}`} height={itemHeight} /> //计算itemHeight

对数增长--三棱锥高度(itemHeight)计算：

假设输入

data = [0, 1, 2, 3, 4, 5]，x为其中任意值;

maxHeight 为最大高度；

输出

itemHeight(0 <= itemHeight< maxHeight)，成对数增长

//求最大值

const max = MAX(data)

//排除 x === 0 的情况

因为logmax(max)= 1,且x > 0

由上图可得 0 < logmax(x)< 1

所以 0 < logmax(x) * maxHeight < maxHeight

可知 logmax(x) * maxHeight 成对数变化

又因为logmax(x) = loge(x) / loge(max)

//写成代码为

const max =data.reduce((a, b) => {

 return a > b ? a : b;

}, 0);

itemHeight = x===0 ? 0 : Math.log(x) / Math.log(max) * maxHeight

==／* 注意 *／==

y 轴计算采用指数增长，因为任意 max 的 0 次方 = 1， 所以单独判断 i <= 0的情况

 i > 0 ? Math.round(max ** (i * 0.25)) : 0

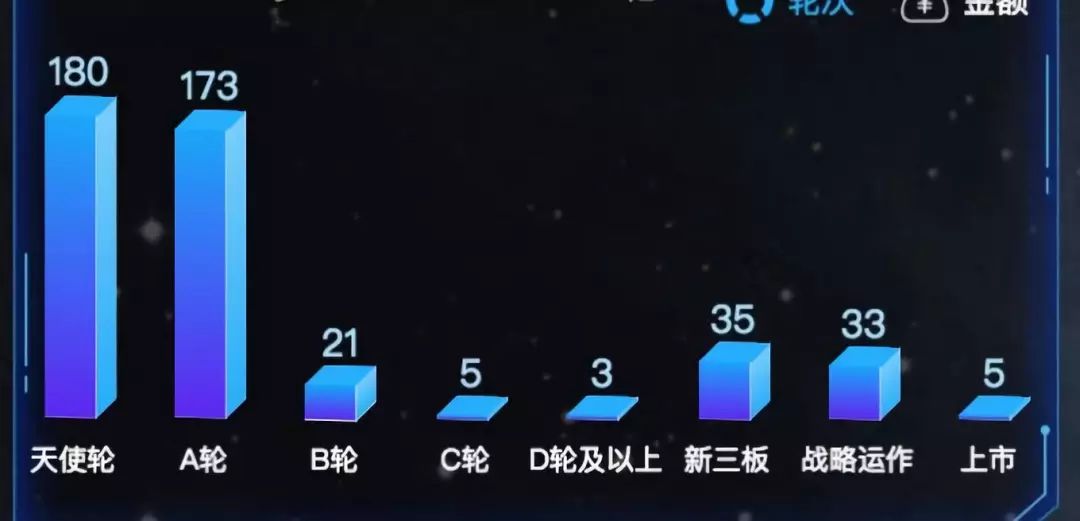

长方体

效果展示：

步骤：

html

css

#box.show-front  { transform: translateZ(  -50px ) rotateY(    0deg ); }

#box.show-back   { transform: translateZ(  -50px ) rotateX( -180deg ); }

#box.show-right  { transform: translateZ( -150px ) rotateY(  -90deg ); }

#box.show-left   { transform: translateZ( -150px ) rotateY(   90deg ); }

#box.show-top    { transform: translateZ( -100px ) rotateX(  -90deg ); }

#box.show-bottom { transform: translateZ( -100px ) rotateX(   90deg ); }

增量增长--长方形高度(itemHeight)计算：

//求数据的和

const sum =data.reduce((a, b) => {

 return a + b;

}, 0);

itemHeight = x <= min ? min : min + (max-min) * x /sum;

♪───Ｏ(≧∇≦)Ｏ────♪可爱的分割线♪───Ｏ(≧∇≦)Ｏ────♪

总结

我第一次写这么多字的总结技术的文章，排版有点乱，(╯°□°)╯︵ ┻━┻。大部分的内容其实很简单，用到的基本上是初中、高中里面最基础的数学(其实难了，我也不会了φ(･･)。
厚着脸皮说，我可能文字功底不咋地，但是每个例子的中心思想应该都表达了。
最后的最后，看在我第一次写了这么多字的份上，给个赞呗(///▽///)。
