24-108、STM32智能宿舍系统设计-TFT1.44-人脸识别-舵机-KEY-RFID-WiFi-光照控灯-光照控电磁锁-烟雾报警

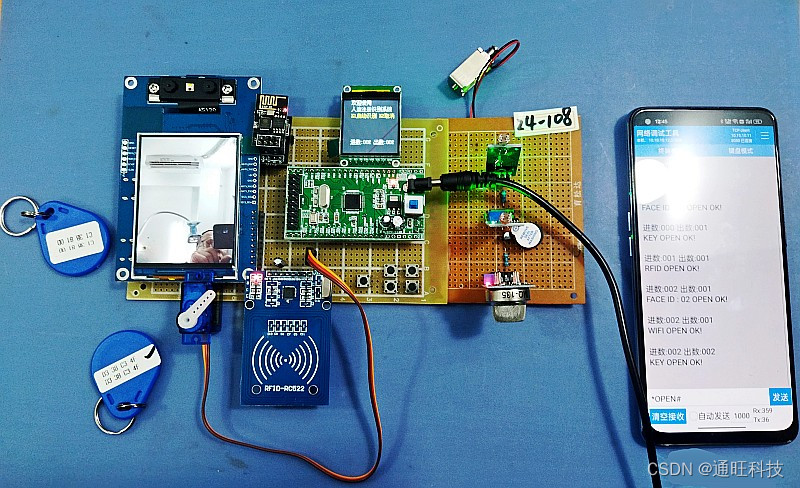

本系统由STM32F103C8T6单片机核心板、1.44寸TFT彩屏、AI人脸识别双目活体辨别摄像头模块、舵机模块、按键电路、RFID模块、光照控灯电路、光照控制电磁锁电路、烟雾报警电路、WiFi模块电路组成。

1、采用AI人脸识别双目活体辨别摄像头模块进行人脸数据采集，人脸识别成功后，宿舍门禁打开，学生即可顺利进入宿舍。

2、宿舍学生从宿舍内出门，则只需按下出门按键，则门即可打开。

3、宿舍门禁门打开后，在5秒内，如果没有人脸识别成功或者出门按键按下，则门禁门自动关闭。

4、通过舵机的转动来演示门禁门开门和关门。

5、人脸识别模块采集人脸信息，具有图像处理，图像对比，数据存储与调用功能。采用神经网络处理器KPU，FPU满足IEEE754-2008标准以及快速傅立叶变换加速器FFT。

6、1.44寸TFT彩屏可以实时显示进门人数和出门人数，以此进行小区人流量计数统计。

7、硬件增加RFID卡，匹配卡刷卡成功后，小区门禁打开，否则不打开。

8、进门人数也要考虑RFID刷卡次数。

9、如果门开，则系统将门开信息通过WiFi模块实时上传到WiFi串口助手APP。

10、增加光照控灯功能，白天高亮灯灭，晚上高亮灯亮。

11、增加光照控制电磁锁模拟光照控制窗帘功能，白天电磁锁收缩，晚上电磁锁伸出。

12、增加烟雾报警功能，检测到烟雾，则蜂鸣器报警，否则蜂鸣器不报警。
