论文标题 ｜ Time-Series Anomaly Detection Service at Microsoft

论文来源 ｜ KDD 2019

论文链接 ｜ https://arxiv.org/abs/1906.03821

源码链接 ｜ https://github.com/microsoft/anomalydetector

转载：AISeer

❞

TL;DR

论文中基于 Spectral Residual (SR) 和卷积网络提出了一种新颖的单变量时间序列异常检测算法 SR-CNN，是第一篇将 SR 从视觉显著性检测应用到时间序列异常检测问题上的工作，结合 CNN 主要是为了提升 SR 的性能。实验部分在公开数据集和微软生产环境数据中验证了 SR-CNN 的有效性。

Background

生产环境中时间序列异常检测算法主要需要解决三个问题：Unsupervised + Generation + Efficiency。

这些问题能够解决那说明就确实是一个非常棒的工作了 ????????

❝

???? Bonus：Holt-winters 算法对周期性数据效果较好，SPOT 算法对突刺型数据效果好。

❞

Algorithm/Model

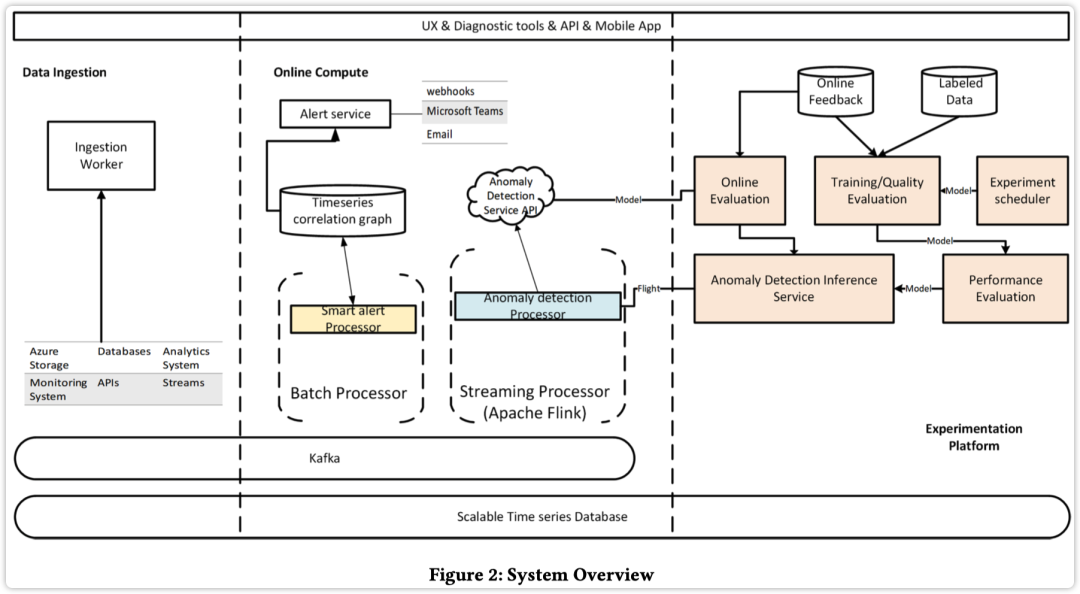

论文提出的整体框架如下图所示

主要包括三个模块：

• 「data ingestion」：将数据按照设定粒度采集然后存储到 Kafka 和 InfluxDB 中。

• 「experimentation platform」：测试异常检测模型性能并收集可能的标注信息 (K8s)。

• 「online compute」：流式异常检测并结合多个异常检测结果触发告警 (Flink)。

关注时间序列异常检测算法模块。

SR

Spectral Residual（SR）算法主要包括三步：

1. 通过傅里叶变换计算对数振幅谱；

2. 计算谱残差；

3. 通过傅里叶逆变换将序列还原到空域；

给定 维序列 ，其数学表达形式如下

其中 表示傅里叶变换和逆变换； 表示振幅谱； 表示相位谱； 是振幅谱的对数形式； 是平均谱，近似为 经过 卷积得到的形式， 为 的单位矩阵； 表示 「spectral residual」 谱残差，是原始序列的压缩表示，其中 「innovation part」 突变部分将会较为显著；最后通过傅里叶逆变换将序列转为空域得到 称之为 「saliency map」 显著图。

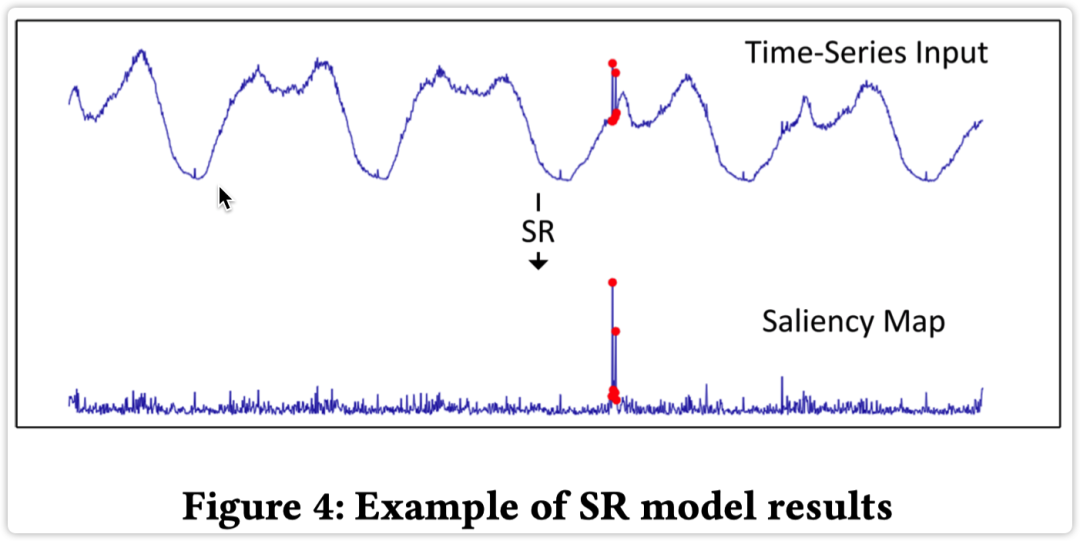

以时间序列表示以上处理结果：

从上图中可以看出，通过 SR 处理后的序列异常点非常明显，因此可以通过非常简单的规则来检测异常。

例如使用固定阈值 ，给定显著图 ，输出序列 计算方法为

其中 表示 中 个点的局部平均。

给定流式序列 任务是判断 是否是异常点，但是 SR 是在滑动窗口内进行变换而且发现 SR 方法只有「预测点在滑动窗口中心位置」时才效果比较好。为了解决这个问题，因此论文中在序列输入 SR 之前在 后增加几个 「estimated points」，其 值为

其中 表示点 和 间直线的梯度，那么 表示 个点的平均梯度，实验中 值通常取 5。

论文中发现第一个估计值非常给你重要，因此在输入序列后直接添加 个 。

总结下，基础的 SR 算法包含以下超参数：

• 时间窗口

• 估计点数量

• 异常阈值

SR-CNN

在 「saliency map」 上通过固定阈值的方法进行异常检测太简单了，因此论文中提出用 CNN 作为判别模型直接对时间序列分类。????????

但是 CNN 是有监督所以就必须人工生成数据来训练模型，怎么生成呢？在时间序列上插入异常点并计算得到训练集 「saliency maps」。插入值计算方法如下

其中 表示局部均值； 表示当前滑动窗口内所有点的均值和标准差； 为随机采样值。实验中收集生产环境的数据并采用了 65 million 个点作为训练集。

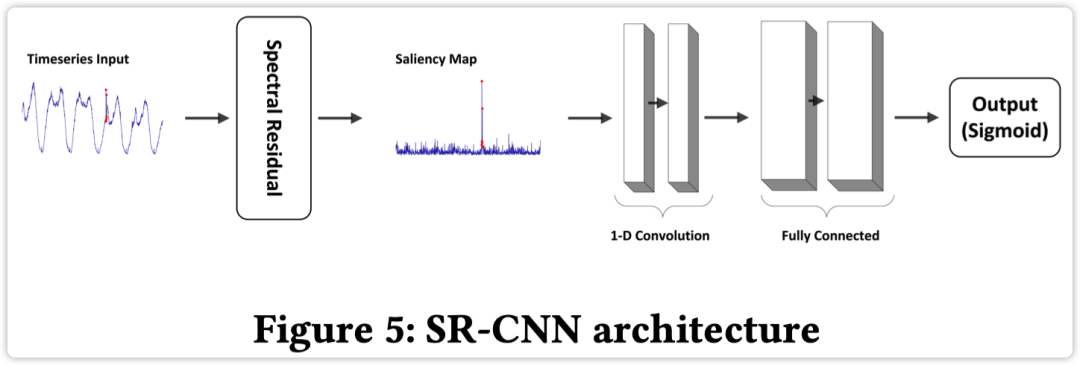

SR-CNN 整体模型架构如下图所示，采用交叉熵作为损失函数。

Experiments

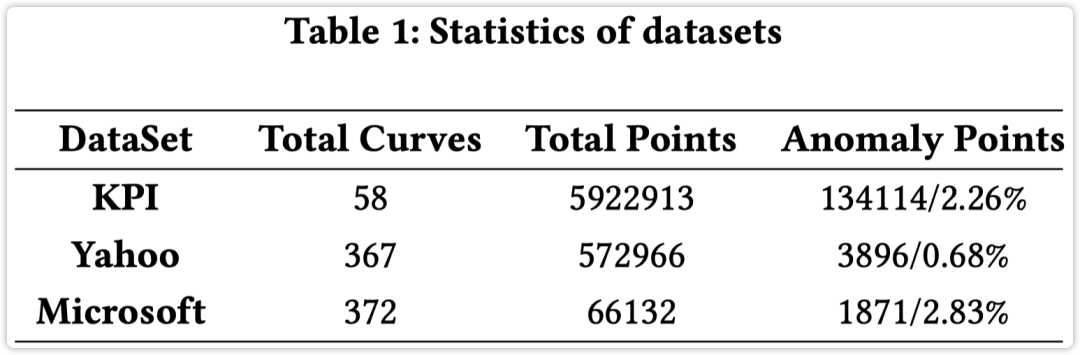

实验部分采用的数据集概述如下

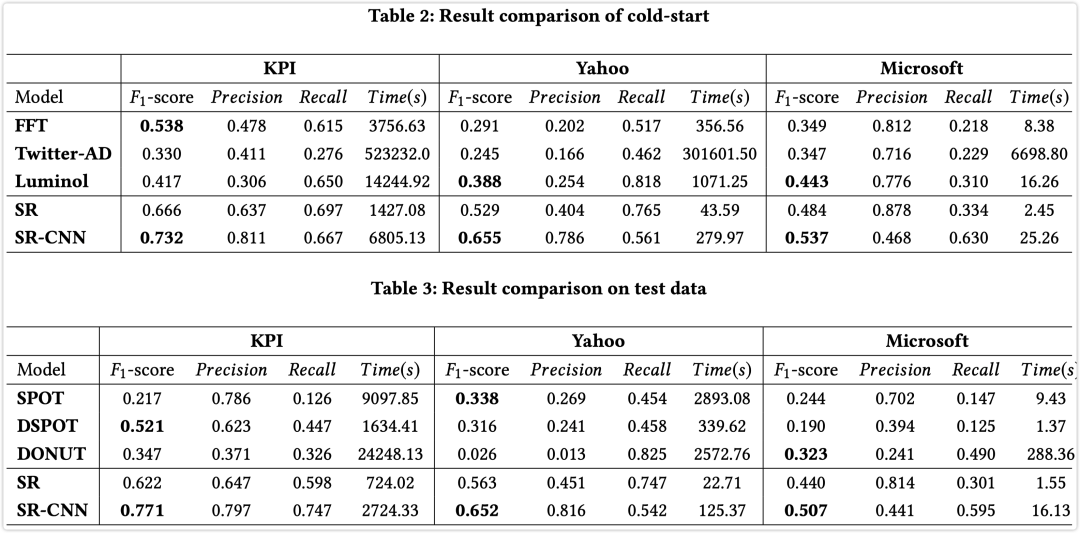

实验结果对比如下

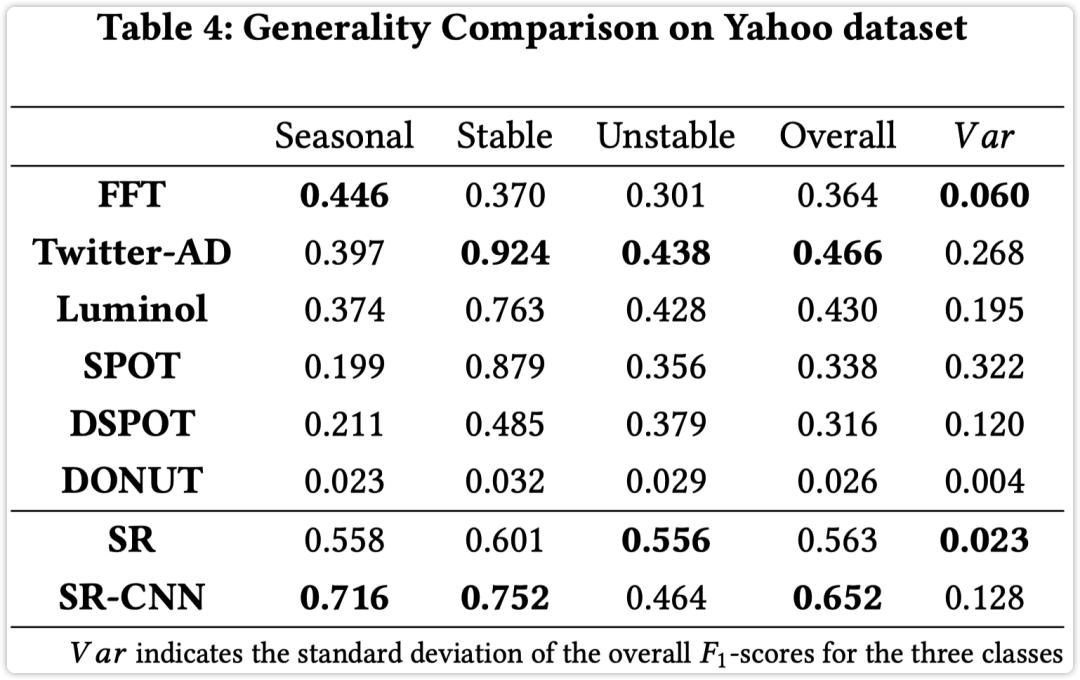

不同类型时间序列的异常检测性能如下

整体而言 SR-CNN 方法还行，但用的最多的还是 SR。

记录下 SR 通用实验参数，卷积矩阵 维度为 3，局部处理点数量 为 21, 阈值 为 3，估计点数量 为 5，滑动窗口大小随数据集变化。

Thoughts

• 一种新的思路来解决时间序列异常检测问题而且可以用到工业界 ????????

• 后续的 CNN 部分可有可无，用的最多的还是 SR 模型来做数据处理。

• 关注的一点是实验中效率和准确性都比 SPOT 系列好。
