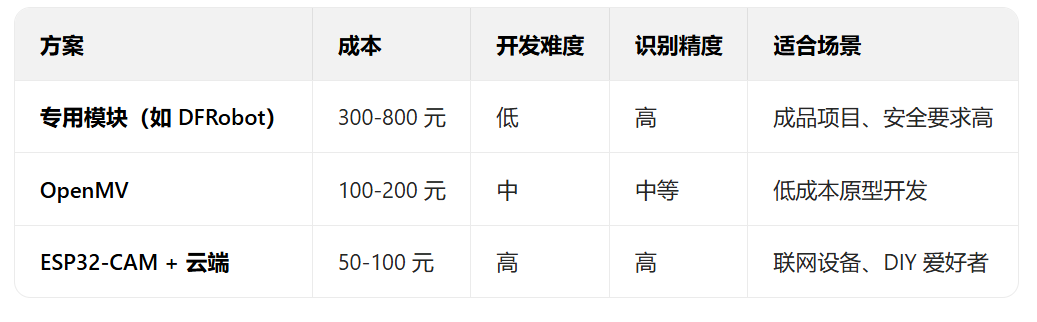

一 人脸识别模块

1.基于 OpenMV 的低成本方案：集成摄像头 + 微控制器

2.专用人脸识别模块（如 DFRobot、汉王）

3.基于普通摄像头的DIY方案：成本低，但是开发难度高（需要自己完成算法）

4.上位机处理方案（手机 / 服务器）:STM32 仅负责图像采集，将数据上传至手机或服务器处理； 利用云端强大算力，精度极高； 但涉及 API 费用（如百度人脸识别 API）

二 Hi-Link的人脸识别模块

1.HLK-FM223：双目 3D 活体检测算法，搭载双目摄像头

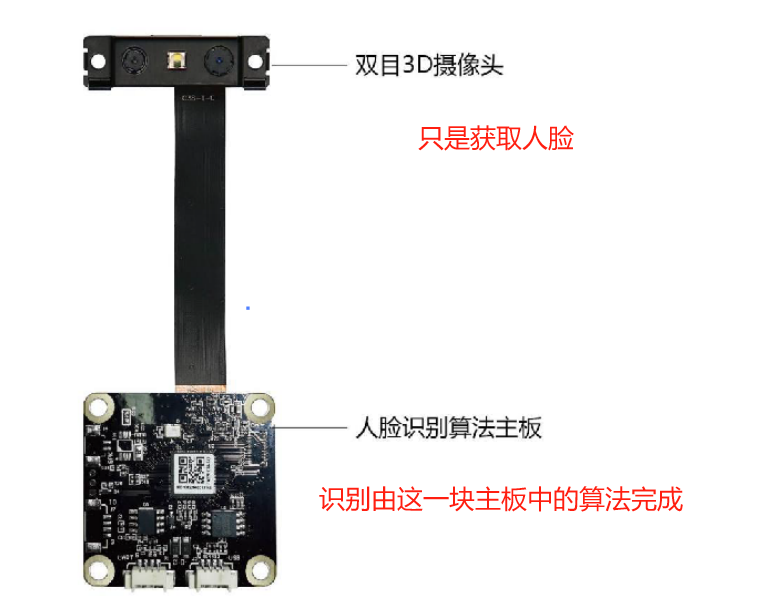

2.HLK-FM225：由人脸算法主板、双目摄像机和红外 LED 灯组成，具有低功耗、小体积、性价比高的特点（价格更亲民） 适用于对成本敏感的场景，如普通智能家居门禁等

3.HLK-FM888：红外 + 可见光双目人脸识别算法模组、可存储 500 张人脸数据 适用于大型企业、学校考勤、智能门锁等场景

4.HLK-TX510：基于人工智能芯片 TX510 开发，AI 算力为 1.2T@8bit/9.6T@binary，支持混合精度 适用于对安全性和识别速度要求较高的场景

5.HLK-KT210：采用勘智 K210 芯片方案，搭载双摄像头，支持离线检测和双目活检，可防止照片 / 视频攻击 还可用于本地音视频显示播放或远程视频音频传输，适用于办公楼、智能家居等场景

6.HLK-FR1002：专为智能门锁、智能门禁系统等设计，采用高性能应用处理器，配备双目摄像头，支持 3D 活体检测 适用于中小规模的门禁、考勤等场景

三 FM225

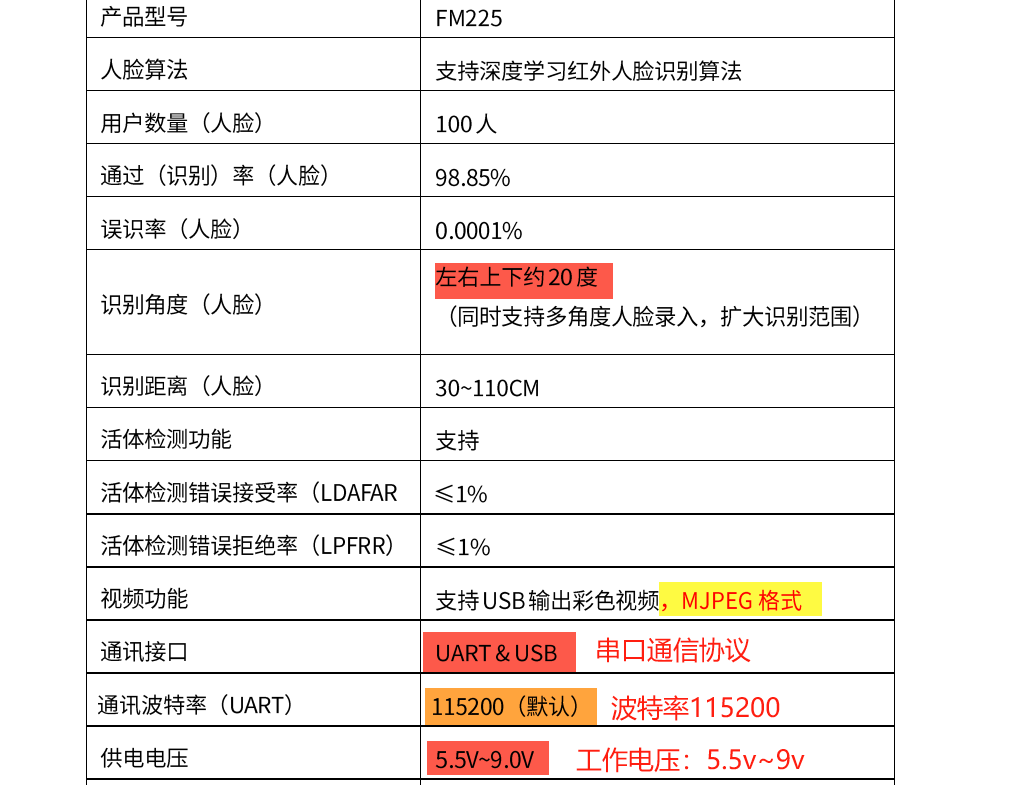

1.介绍

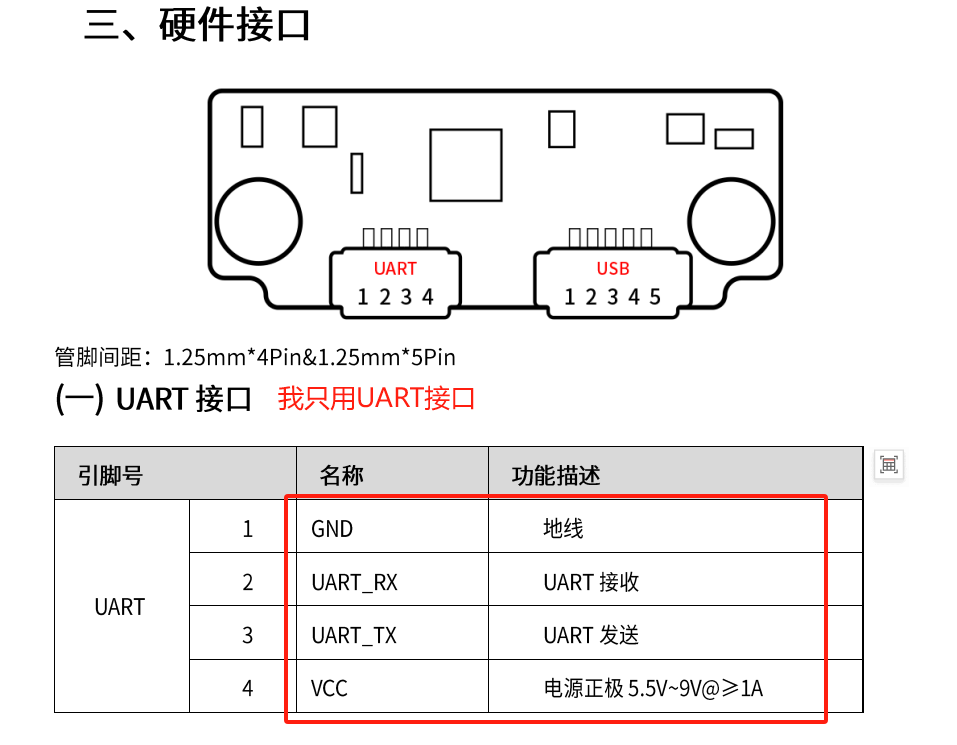

2.硬件引脚

注意：FM225的工作电压最低为5.5v

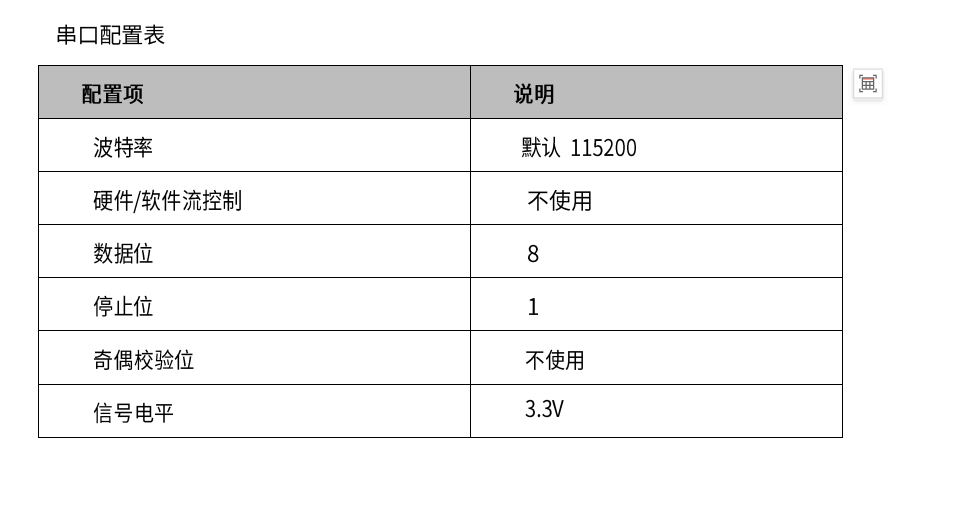

3.通信参数

注意：这里写的是不使用奇偶校验而已，不代表它不需要校验！！！

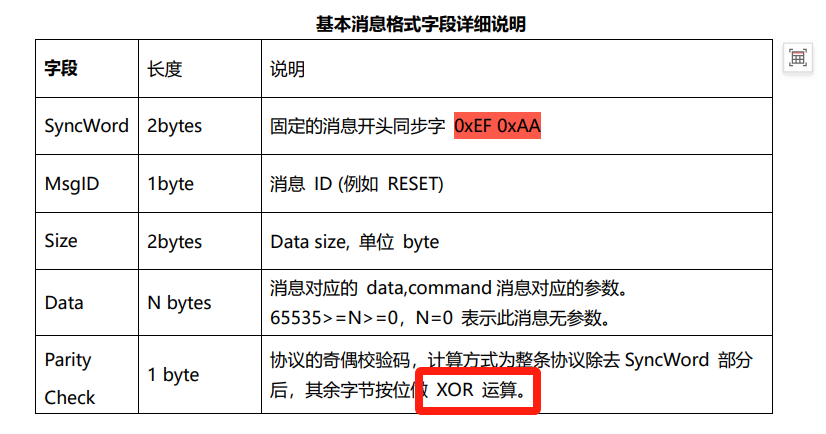

手册中的数据帧部分写了需要用XOR校验！！！

P16页：

XOR校验（按位异或校验）：

(1)校验对象：整条消息中，除去 SyncWord（0xEF 0xAA）后的所有字节（包括 MsgID、Size、Data）

(2)将这些字节按位依次做按位异或运算，结果作为 ParityCheck 字段 (3)作用：用于检测通信过程中的数据错误（如电磁干扰导致的比特翻转），确保指令和反馈的准确性

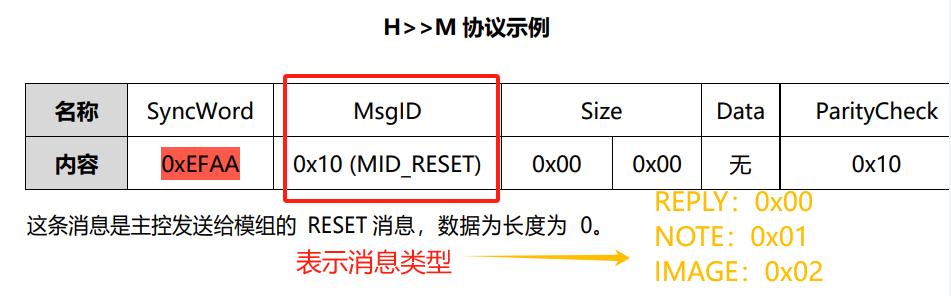

eg:H>>M 的 “重置命令” 消息 0xEF 0xAA 0x10 0x00 0x00 0x10

将0x10、0x00、0x00 按位异或 结果为0x10 ^ 0x00 ^ 0x00 = 0x10

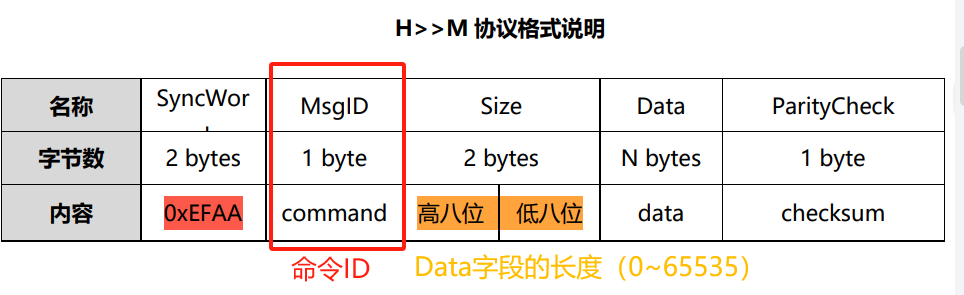

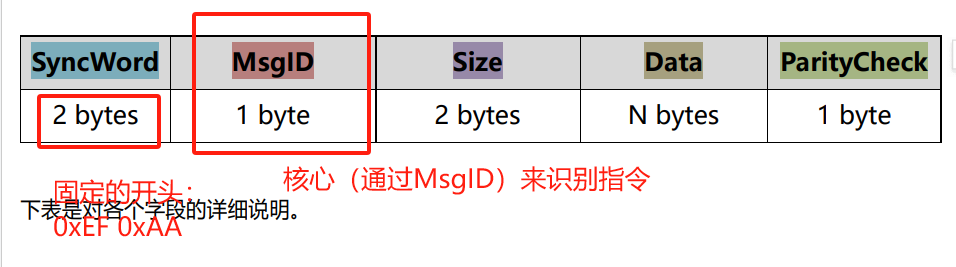

四 数据帧格式

五 通信流程

H：Host（主控）

M：Module（组件，模块）

H>>M 中MsgID是命令 ID

M>>H 中MsgID是消息类型 ID

1.人脸识别模块---接收来自---主控的消息（H>>M，主控→模组）

主控向 FM22x 模组发送命令，模组根据命令执行对应操作

数据帧格式：MsgID是命令 ID

eg：

2.主控---接收来自---人脸识别模块的消息（M>>H，模组→主控）

模组向主控返回信息，包括命令执行结果、主动上报的状态等

数据帧格式：MsgID是消息类型 ID

通过这两种消息交互，可实现 “主控下达命令→模组执行→模组返回结果” 的完整流程， 是人脸识别功能的核心通信机制

六 人脸识别核心流程（录入 + 验证）

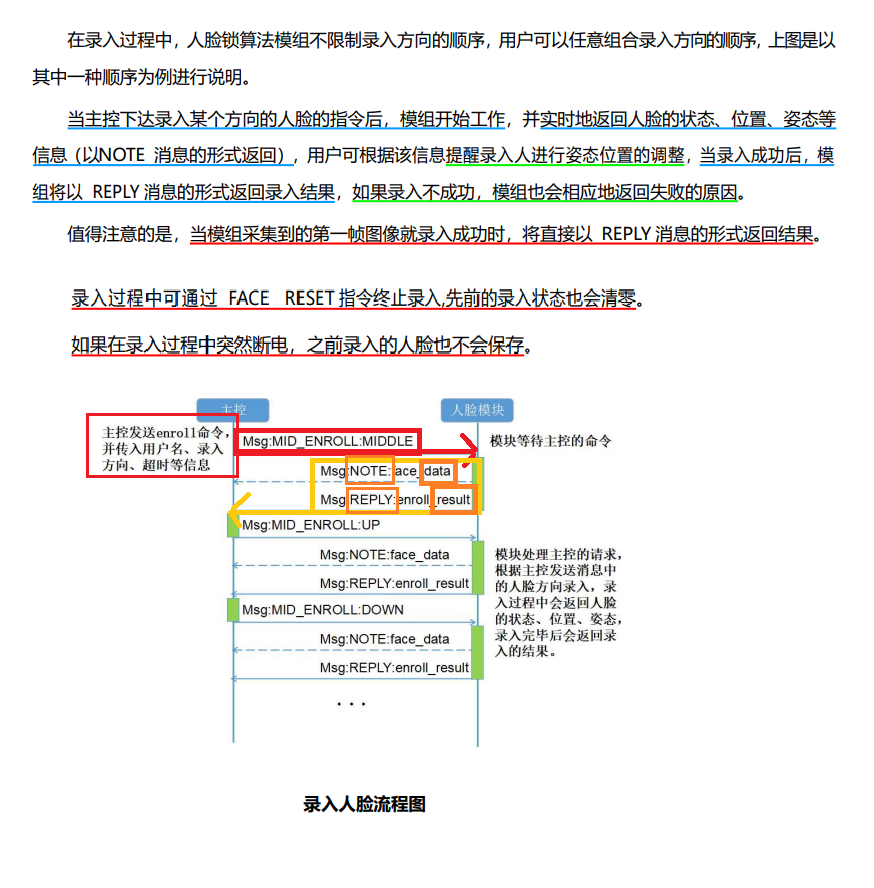

1.录入

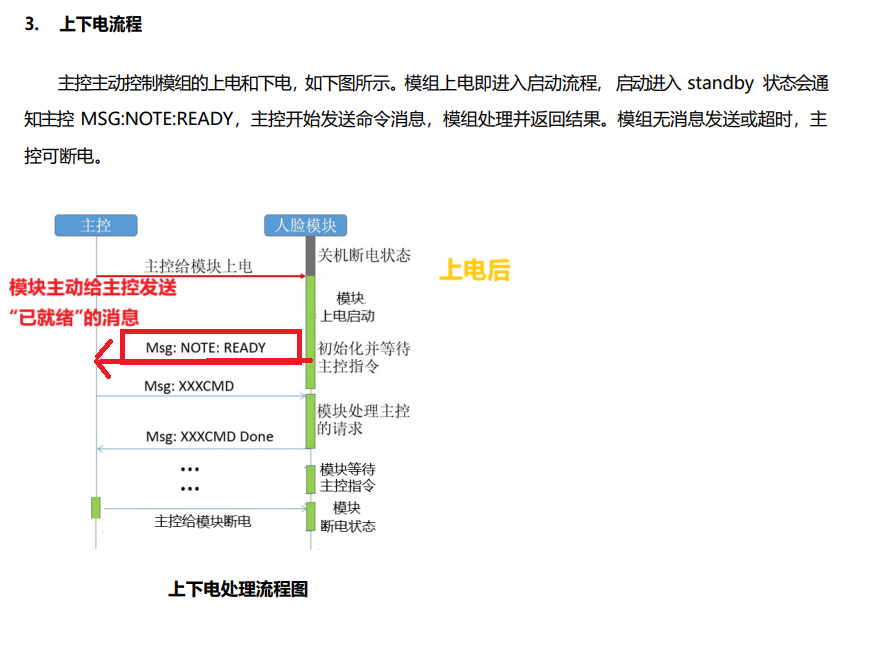

（1）模块上电后，主动发送NOTE(NID_READY)消息，告知主控 “已就绪”

                [1]主控给模块上电

                [2]模块主动向主控发送“已就绪”的消息：NOTE(NID_READY)

手册P30页：

（2）主控发送MID_ENROLL指令，携带参数

        [1]主控向模块发送携带参数的指令（用户名、录入方向、超时等）

        [2]模块向主控返回 NOTE:录入不成功，返回人脸状态、位置 REPLY：若录入成功，返回录入结果

手册28页：

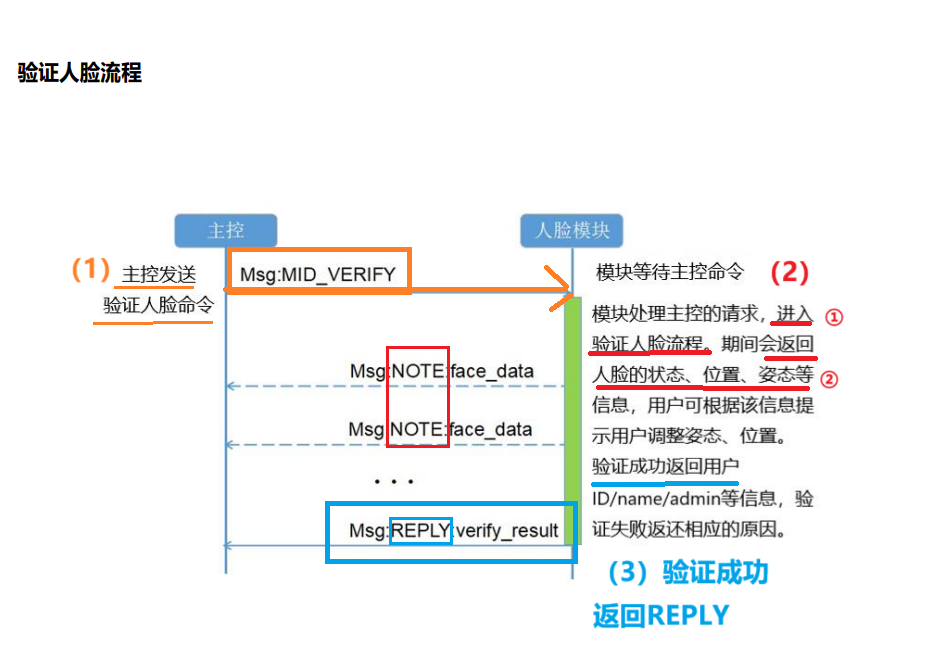

2.验证

(1)主控发送MID_VERIFY指令(eg:指定验证超时时间)

(2)模块进入识别状态，实时通过NOTE(NID_FACE_STATE)消息返回当前人脸状态（如位置、姿态），辅助用户调整

(3)模块验证成功后，通过REPLY消息返回结果：

手册32页：
