• 了解IOMMU

1.什么是IOMMU？

  在计算机领域，IOMMU（Input/Output Memory Management Unit）是一个内存管理单元（Memory Management Unit），它的作用是连接DMA-capable I/O总线（Direct Memory Access-capable I/O Bus）和主存（main memory）。传统的内存管理单元会把CPU访问的虚拟地址转化成实际的物理地址。而IOMMU则是把设备（device）访问的虚拟地址转化成物理地址。为了防止设备错误地访问内存，有些IOMMU还提供了访问内存保护机制。

• MMU(Memory Management Unit, 内存管理单元): 将虚拟地址转化为物理地址，cpu与主存之间地址转换。

• DMA(Direct Memory Access，直接内存存取): 是一种快速传送数据的机制。DMA 传输将数据从一个地址空间复制到另外一个地址空间。包括以下:
  当CPU 初始化这个传输动作，传输动作本身是由 DMA 控制器来实现和完成。最初的DMA地址是物理地址，后来dmar就出现了。 dmar意为DMA remapping，是Intel为支持虚拟机而设计的I/O虚拟化技术，I/O设备访问的DMA地址不再是物理内存地址，而要通过DMA remapping硬件进行转译，DMA remapping硬件会把DMA地址翻译成物理内存地址，并检查访问权限等等。负责DMA remapping操作的硬件称为IOMMU。

• IOMMU把设备访问的虚拟地址转化为物理地址，连接DMA-capable 总线和主存。为了防止设备错误地访问内存，有些IOMMU还提供了访问内存保护机制(检查访问权限)。IOMMU不仅将DMA地址虚拟化，还起到隔离，保护等作用。

  • IOMMU使得设备无法直接访问物理地址，大大增加了设备进行DMA攻击的难度。
  • 部分设备的引脚数较少，导致其位数较低，无法寻址到整个物理内存空间。以目前主流的32位设备为例，其在物理内存中直接寻址的范围是[0, 4GB)。但是，现代操作系统的内存往往大于4GB。如果设备申请DMA时，内核为设备分配的DMA buffer的地址高于4GB（以下简称为“high buffer”），则设备将无法寻址到它。

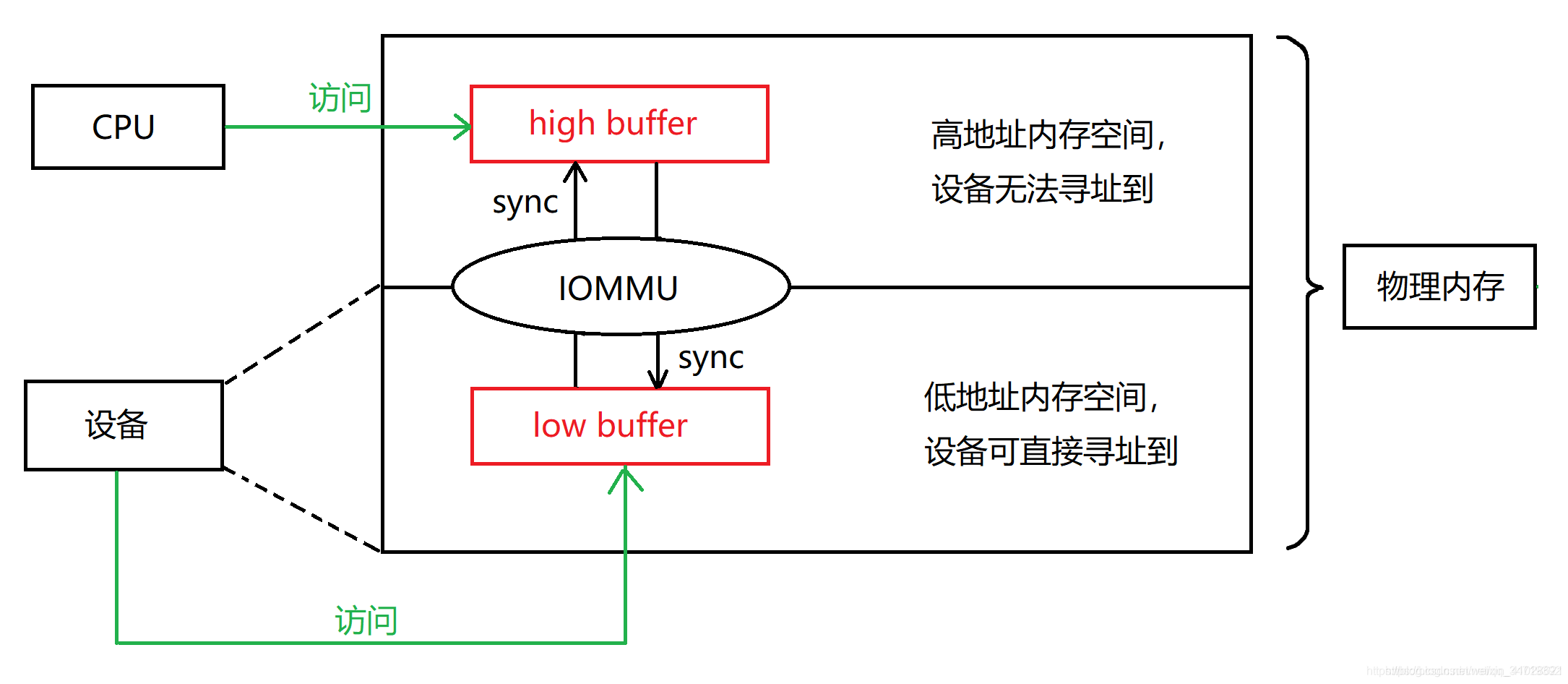

  有了IOMMU以后，IOMMU就可以在[0, 4GB)范围内分配一段与高地址buffer长度相同的内存，让设备能够直接寻址（以下称为“low buffer”）。设备向low buffer写入后，IOMMU就会将low buffer中的内容，复制到high buffer，而后通知CPU从high buffer读取内容。反之亦然——CPU向high buffer写入后，IOMMU就会将high buffer中的内容，复制到low buffer，而后通知设备从low buffer读取内容。这样，CPU和设备都能读取到对方写入的内容。这样在high buffer和low buffer之间复制内容的操作，在IOMMU机制中被称为“sync”或“bounce”。
