用powerdesigner连接oracle数据库生成pdm(反导)
一 在自己windows电脑上安装32位oracle软件注意，一定要安装32位的oracle，否则后面用power designer配置数据源的时候会报错：我这里安装的是11g的oracle，如下：可以不用建库，只安装软件即可。二 配置tnsnames.oracd D:\oracle\product\11.2.0\dbhome_1\NETWORK\ADMIN创建tnsnames.ora文件，填写要
一 在自己windows电脑上安装32位oracle软件

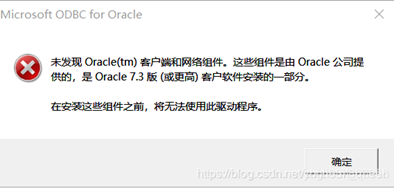

注意，一定要安装32位的oracle，否则后面用power designer配置数据源的时候会报错：
我这里安装的是11g的oracle，如下：
可以不用建库，只安装软件即可。
/*
若是要连接mysql或者mariadb数据库生成pdm，则需要先下载一个mysql-connector-odbc-5.1.5-win32.msi，下载地址：
mysql-connector-odbc-5.1.5-win32_mysql-connector-odbc-5.1-win32.msi-其它文档类资源-CSDN下载
*/
二 配置tnsnames.ora
cd D:\oracle\product\11.2.0\dbhome_1\NETWORK\ADMIN
创建tnsnames.ora文件，填写要连接的目标数据库信息：
orcl =
(DESCRIPTION =
(ADDRESS_LIST =
(ADDRESS = (PROTOCOL = TCP)(HOST = 192.168.144.207)(PORT = 1521))
)
(CONNECT_DATA =
(SERVICE_NAME = orcl)
)
)

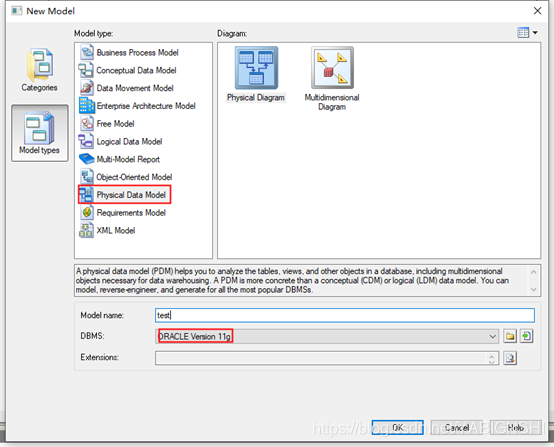

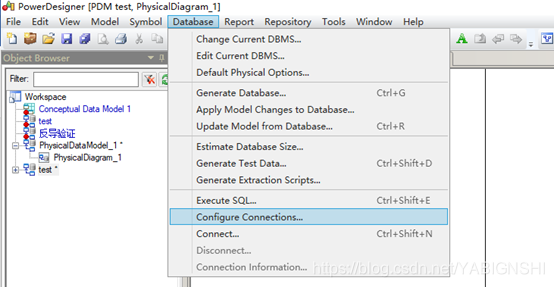

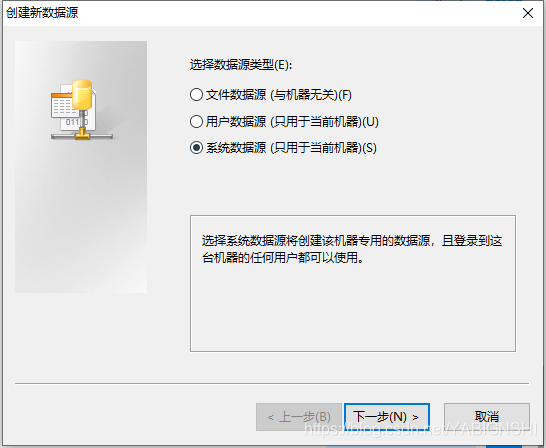

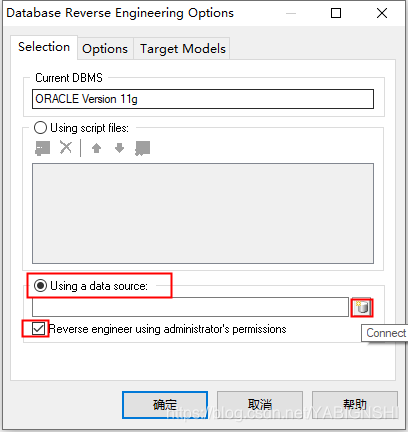

三 用powerdesigner连接oracle导出数据字典

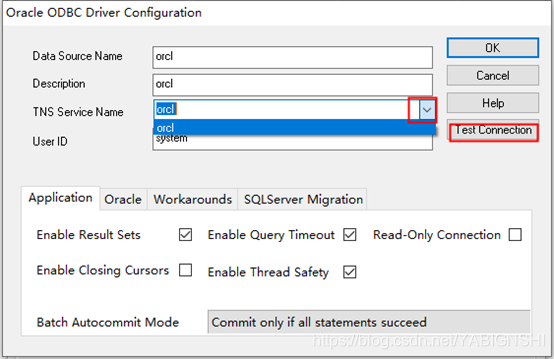

点击下拉按钮，会看到自己在tnsnames.ora里配置的TNS服务名：

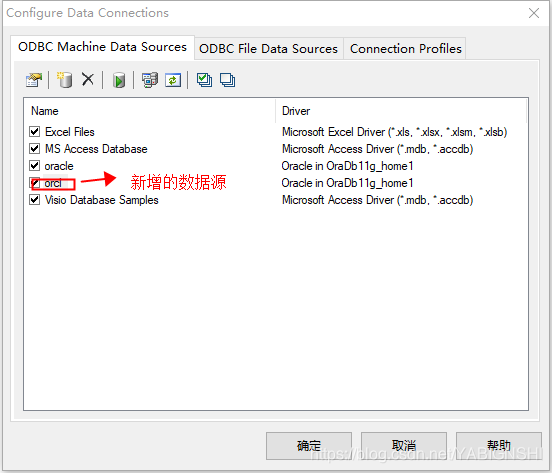

可以看到刚新增的数据源：

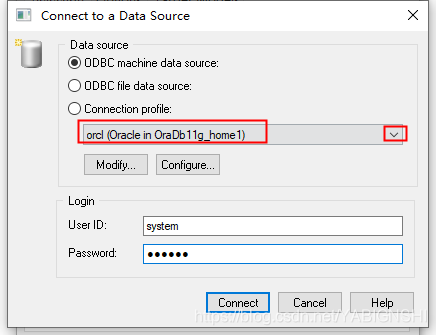

点击下拉按钮，选择刚创建的数据源：

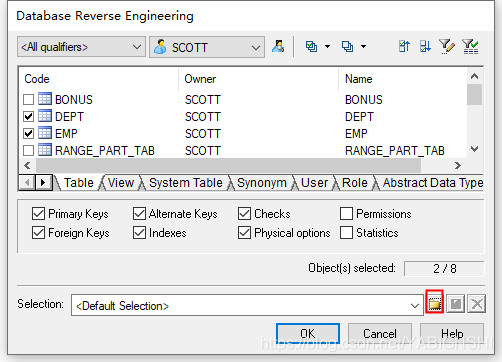

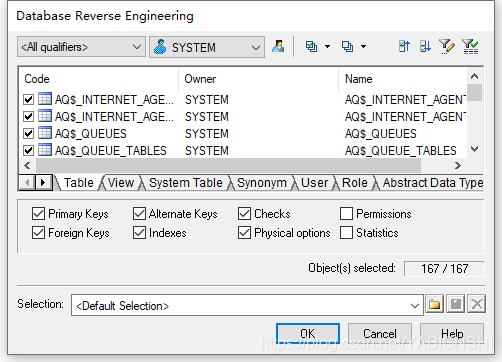

选择要导出的表：

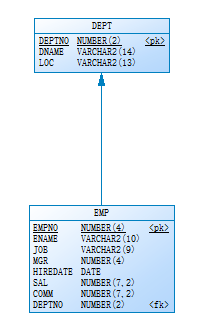

效果如下：
