前言

本文主要说明petalinux从工程创建到加载xsa到编译启动的步骤，以及vitis软件开发步骤。
环境基于ZYNQ UltraScale+ MPSoc EG系列，默认petalinux及vitis已安装完毕。
本文示例版本：

Vitis:2020.2.0 version

OS: Ubuntu 18.04

基础知识介绍

vitis名词解释

Workspace：当打开Vitis软件平台时，创建workspace，用来存储工程数据。

Platform：是硬件部件（XSA）和软件部件（BSP，FSB等）的集合。

Application（Software Project）：一个Software Project包含一个或多个源文件，和必要的头文件，编译和生成二进制输出文件（ELF）。System project可以包含多个application project。每一个software project必须有一个相应的domain。

XSA：包含硬件信息，例如处理器配置信息，外设连接信息和器件初始化代码。当创建Platform Project时需要提供XSA。

Domain：Domain时一个板级支持包（BSP）或者包含驱动的运行系统（OS），在这上面构建应用。创建好的软件镜像包含部分Xilinx库。可以在Domain中创建多个应用。Domain可以时一个处理器，也可以是多个。

板卡jtag 与 emmc启动方式切换

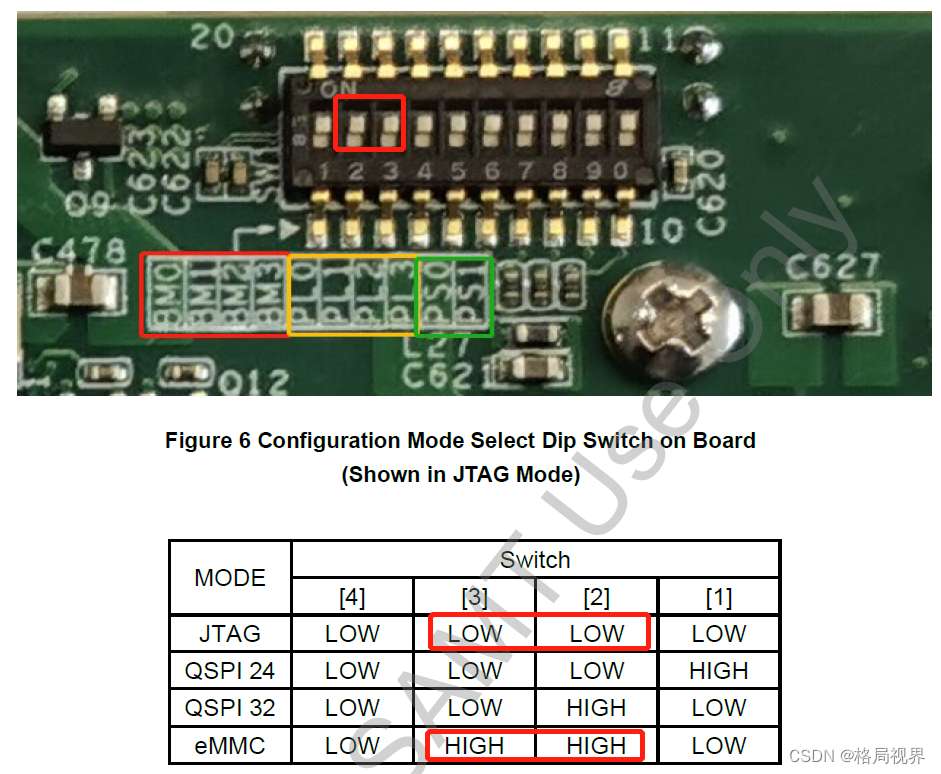

拨码开关如图所示，全为on时为jtag模式

petalinux构建linux镜像

环境变量配置

source ~/petalinux/settings.sh

创建一个新的petelinux工程

示例：
<plnx-proj-root> petalinux-create --type project --template zynqMP --name test_pro

导入硬件描述文件XSA

进入test_pro目录
<plnx-proj-root> petalinux-config --get-hw-description  [SRC]
示例：
petalinux-config --get-hw-description /home/server04/yongshuai/pc_prj/MEMORY_CONTROLER_release_20230319_diff_addr/system.xsa

参数SRC是文件所在“路径”

ps：tftp warning处理：
https://blog.csdn.net/qq_43102715/article/details/113662985

设置

（jtag模式保持默认配置，emmc模式待验证确认）
运行petalinux-config后出现配置界面

进入配置界面:
在DTG Settings中设置Kernel Bootargs：
earlycon clk_ignore_unused earlyprintkroot=/dev/mmcblk1p2 rootwait cma=1024M
在ImagePackaging Configuration中设置：
Device node of SD device ：/dev/mmcblk1p2
配置SD卡ext文件系统启动：
在Rootfilesystem type中选择EXT

编译创建系统Image

<plnx-proj-root> petalinux-build

生成启动镜像

petalinux-package --boot --format BIN --fsbl images/linux/zynqmp_fsbl.elf --u-boot images/linux/u-boot.elf --pmufw images/linux/pmufw.elf --fpga images/linux/*.bit --force

put the bitstream to the prebuilt directory

petalinux-package --prebuilt

编译vitis相关功能

如果使用vitis开发，需要执行如下指令

<plnx-proj-root>cd images/linux
petalinux-build --sdk
petalinux-package --sysroot

emmc/SD启动

（jtag方式跳过，emmc启动模式待验证确认）
将 BOOT.BIN 和 image.ub 拷贝至 SD 卡的 BOOT 分区：

cp images/linux/BOOT.BIN /media/BOOT/

cp images/linux/image.ub /media/BOOT/

将rootfs.tar.gz 文件拷贝至 SD 卡的 RootFS 分区并提取文件系统

sudotar xvf rootfs.tar.gz -C /media/rootfs

设置emmc启动方式，上电启动

jtag启动

烧写并启动

petalinux-boot --jtag --prebuilt 3(LEVEL)

Level 1: Download the prebuilt FPGA bitstream.
Level 2: Download the prebuilt FPGA bitstream and boot the prebuilt U-Boot.
Level 3: Download and boot the prebuilt Linux

Vitis创建linux应用

在Vitis下创建Linux应用程序分三步：

1、使用XSA创建Platform Project；
2、在Platform Project加入Linux Domain；
3、创建Linux Application Project。

使用XSA创建Platform Project

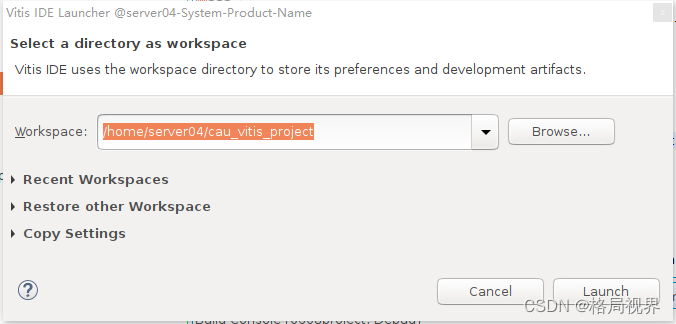

1. 选择一个目录作为workspace

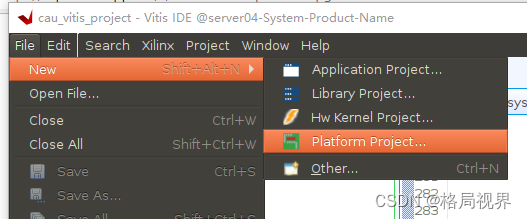

2. 新建Platform Project

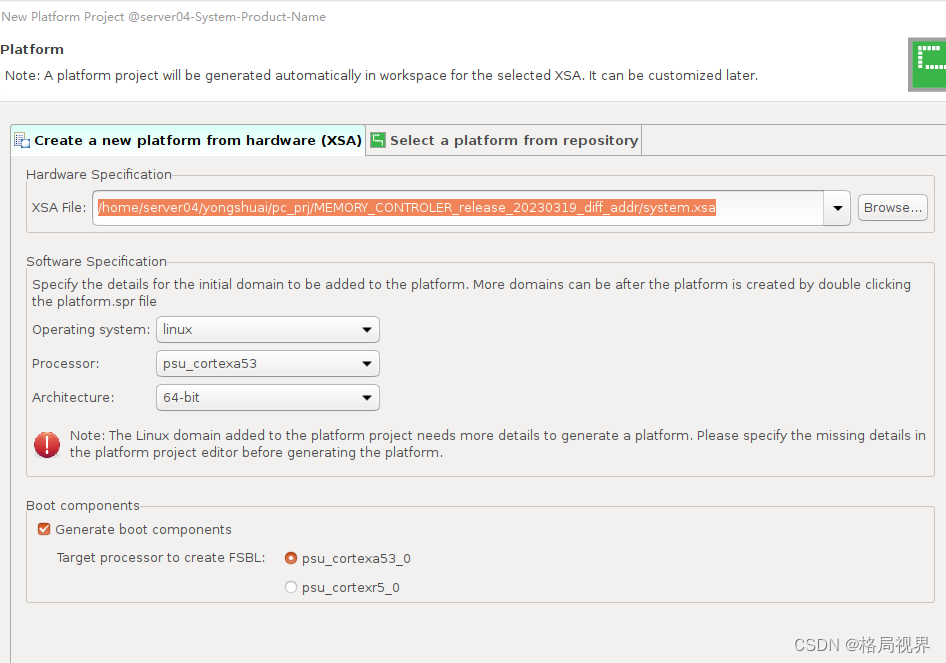

3. 选择Create Plateform Project，指定之前所用的XSA文件
   在Operating system中指定linux，点击finish完成Platform Project创建


在Platform Project加入Linux Domain

1. 将petelinu生成的镜像文件放入vitis指定目录：
   在workspace目录中新建文件夹image，文件夹boot，将Petalinux工程image/linux文件夹下的image.ub、boot.scr 和 rootfs.cpio.gz 拷贝到image。
   将system.bit、bl31.elf、uboot.elf、zynqmp_fsbl、pmufw.elf 文件复制到boot。

<plnx-proj-root/images/linux/>
cp system.bit bl31.elf u-boot.elf zynqmp_fsbl.elf pmufw.elf /home/server04/cau_vitis_project/boot
cp image.ub boot.scr rootfs.tar.gz /home/server04/cau_vitis_project/image

2. 在boot中，新建文件linux.bif

the_ROM_image:
{
  [fsbl_config] a53_x64
  [bootloader] <zynqmp_fsbl.elf>
  [pmufw_image] <pmufw.elf>
  [destination_device=pl] <bitstream>
  [destination_cpu=a53-0, exception_level=el-3, trustzone] <bl31.elf>
  [destination_cpu=a53-0, exception_level=el-2]<u-boot.elf>
}

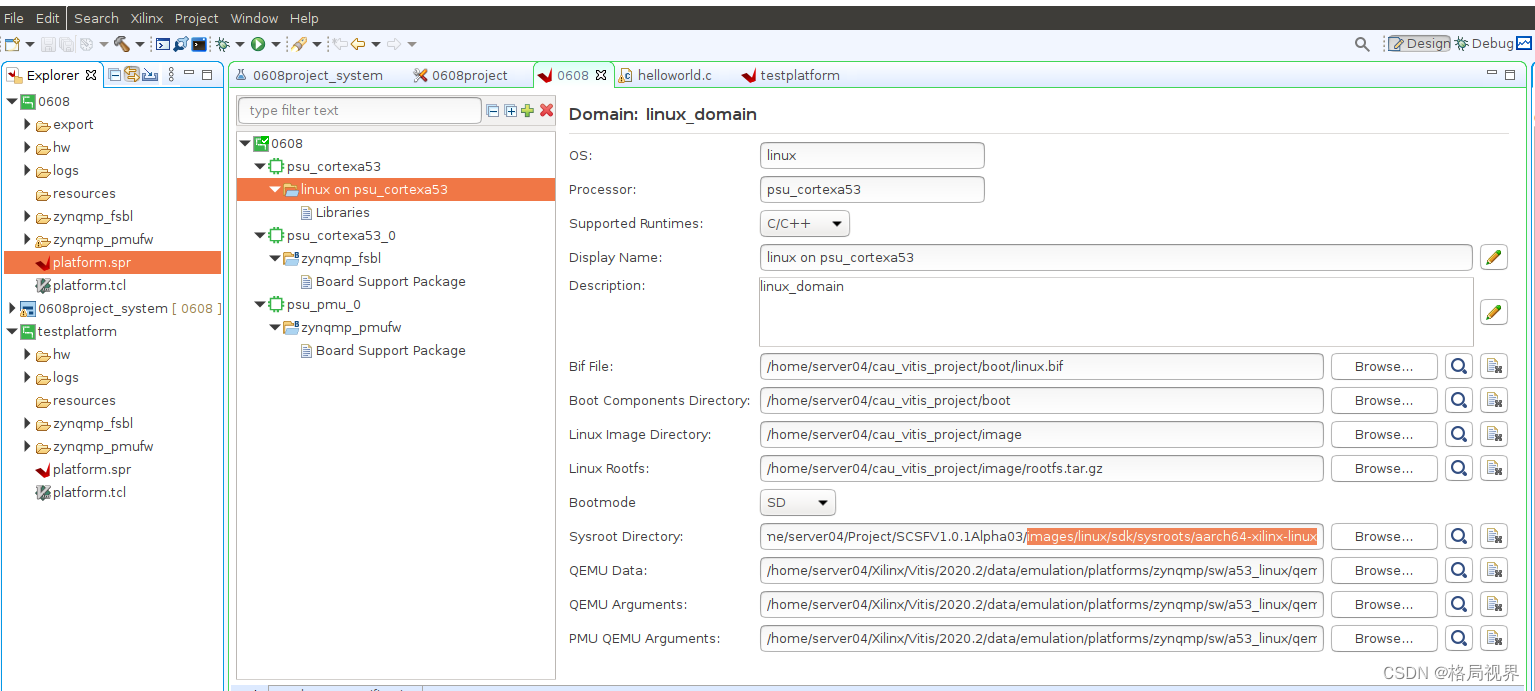

3. 在vitis工程中进行如下图设置：

Bif file: /home/server04/cau_vitis_project/boot/linux.bif
boot components directory: /home/server04/cau_vitis_project/boot
Linux Image Directory: /home/server04/cau_vitis_project/image
Linux Rootfs：/home/server04/cau_vitis_project/image/rootfs.tar.gz
/home/server04/Project/SCSFV1.0.1Alpha03/images/linux/sdk/sysroots/aarch64-xilinx-linux

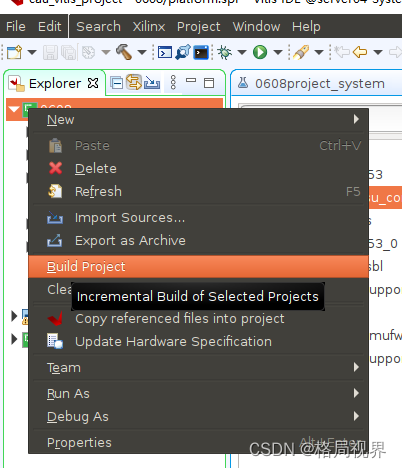

4. 设置完成后，在工程右键选Build Project编译工程


创建Linux Application Project

1. 新建app工程

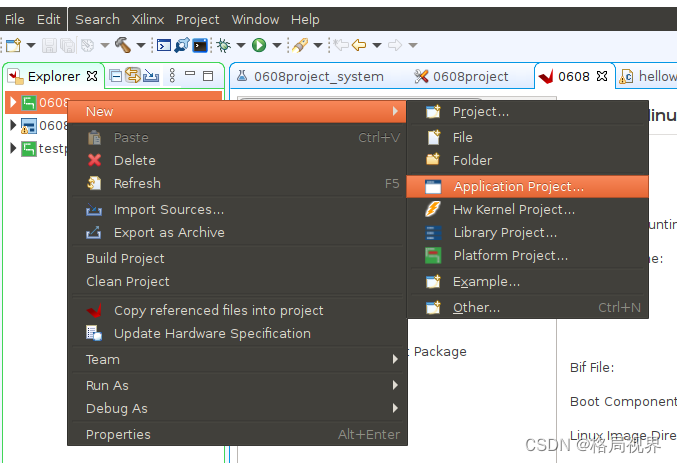

在工程右键选点击New->Application Project

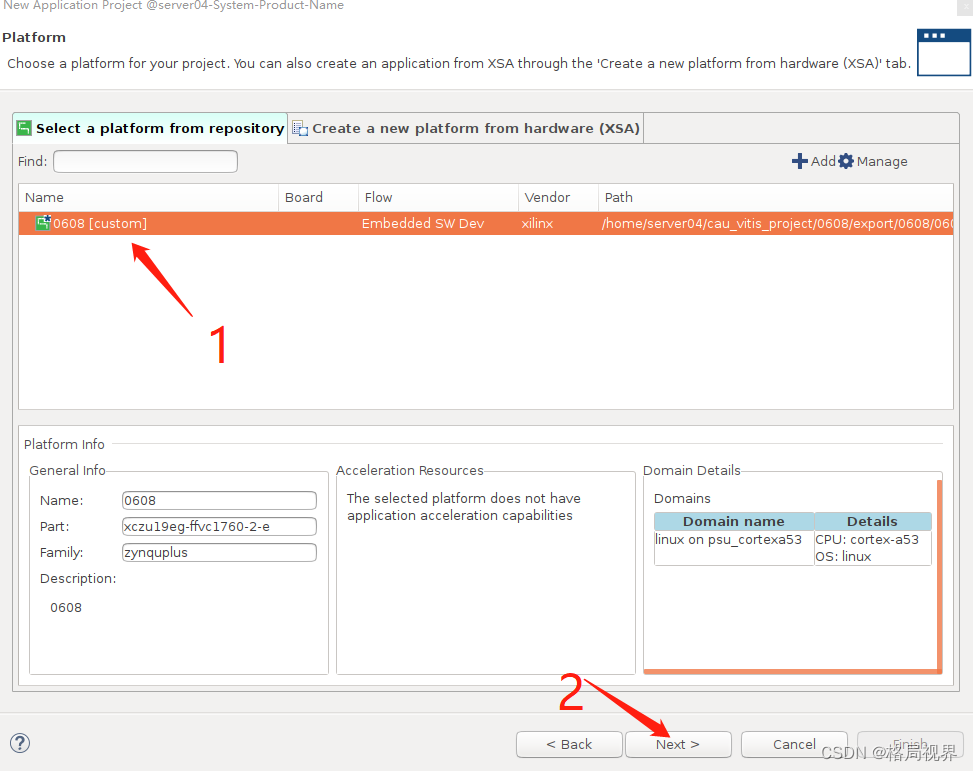

2. 指定platform

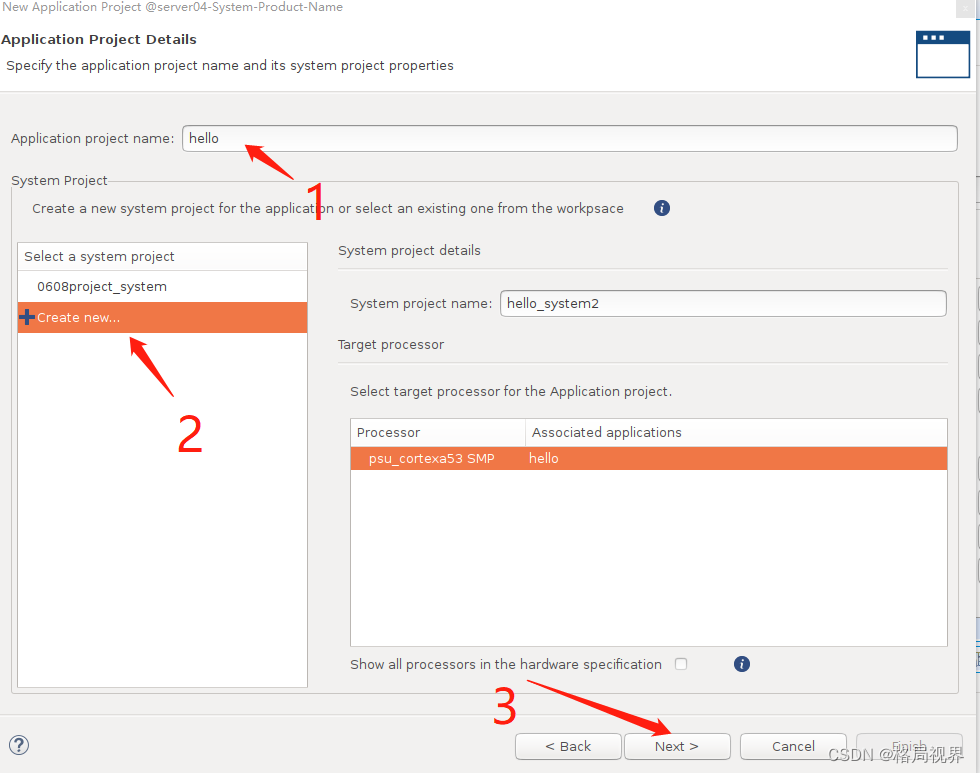

3. 设置app工程名及system projectname

Tips:
   System project：将同时运行在器件上的应用进行组合。两个独立运行在同一个处理器上的应用不能在一个System project里。一个workspace可以包含多个System project。

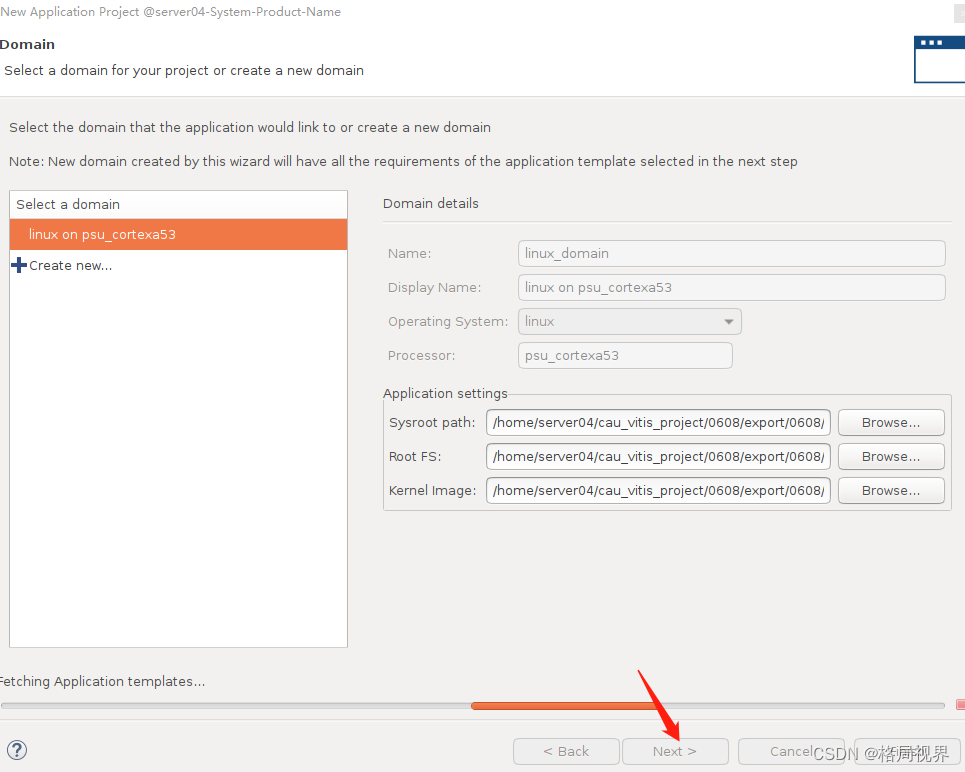

4. 继续next


5. 选择应用工程，编写编译运行

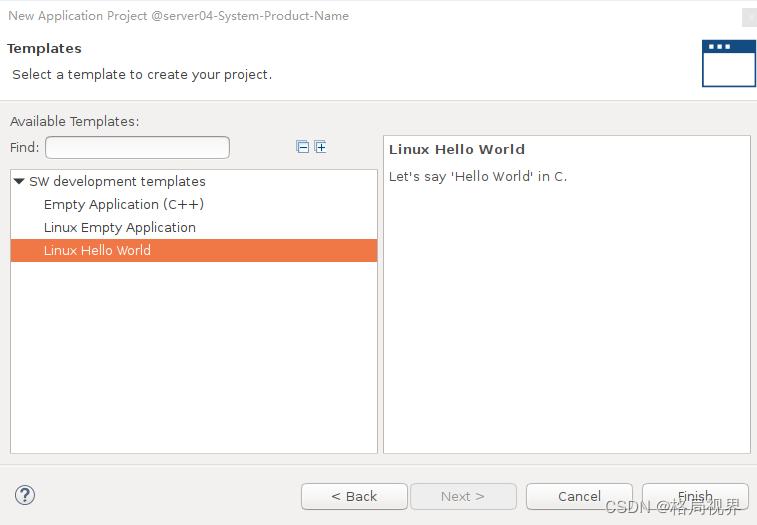

   选择Linux Hello World进行测试


6. 选择应用右键build project
   [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-aI9qBEUx-1688436866997)(pic/0ee06c5ea68508def1bdf1f36fb04e7.png)]

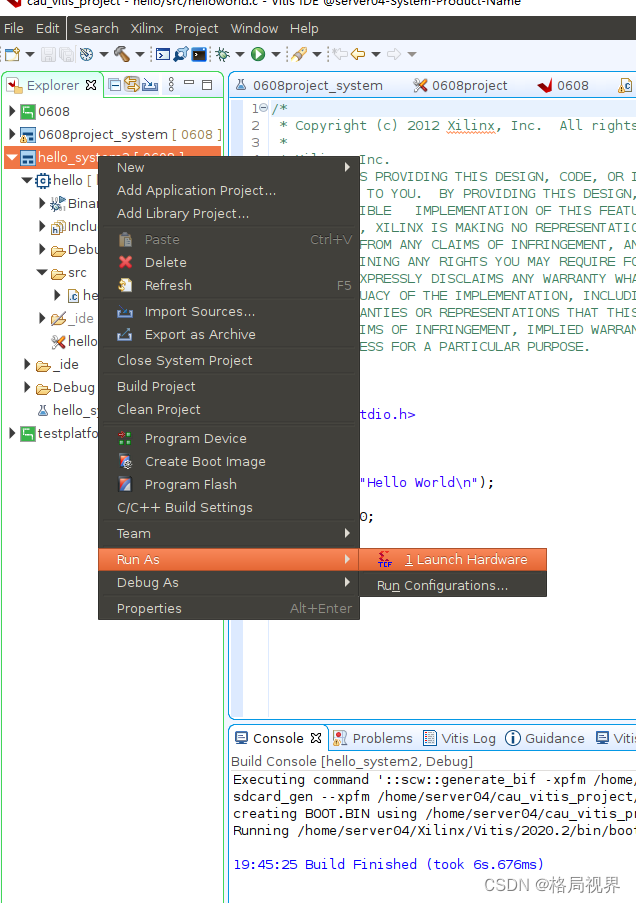

7. 可以在线执行


8. 也可以拷贝可执行文件到板上运行

   将项目文件夹下(/home/server04/cau_vitis_project/项目名称/Debug/)生成的可执行文件（elf文件）发送到FPGA的linux中运行
