乐得瑞LDR6321支持PD/QC/AFC多协议受电端取电协议芯片，取电5/9/12/15/20V电压给后端设备供电！！

1、概述
LDR6321 是乐得瑞科技有限公司针对 USB PD 协议、Quick Charge(简称 QC)协议和 AFC 协议开
发的一款兼容 USB PD、QC 和 AFC 的通信芯片。输入端主要接 PD、QC 和 AFC 的适配器，输出端配
置输出固定的电压。LDR6321 从支持 USB PD、QC 和 AFC 协议的适配器取电，然后供电给设备。比
如可以配置适配器输出需要的功率，给无线充，小家电，无人机设备供电。
2、特点
◇ 兼容 USB PD 3.0 规范，支持 USB PD 2.0协议
◇ 兼容 QC 3.0 规范，支持 QC 2.0协议
◇ 支持三星AFC 协议
◇ 可配置输出 5V、9V、12V、15V、20V 等电压
◇ 可自动选择输出 9V、12V、15V、20V 电压以内的最高电压
◇ 集成度高，外围简单，成本低！
3、应用
◇ 所有需要适配器（支持 USB PD、QC 和 AFC 协议）供电的设备

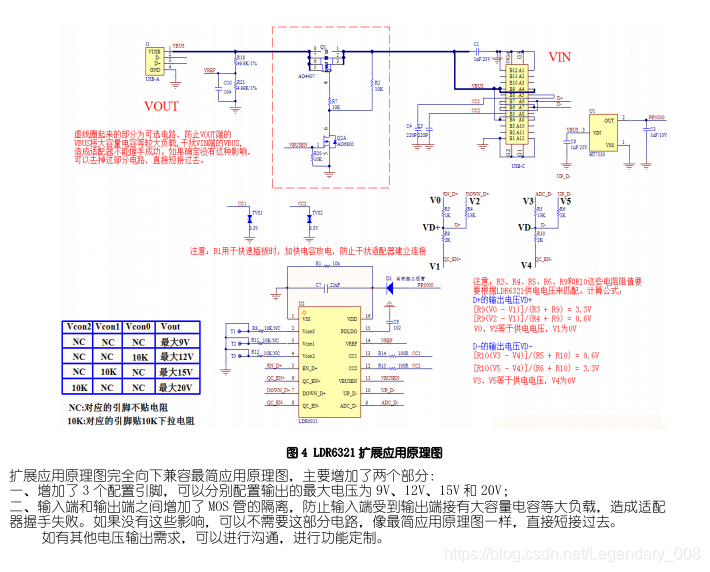

LDR6321 硬件工程师可通过PIN脚下拉电阻实现电压，不需要繁琐的软件变动！一个硬件下拉电阻即可实现所需求电压！！！
在这里插入图片描述

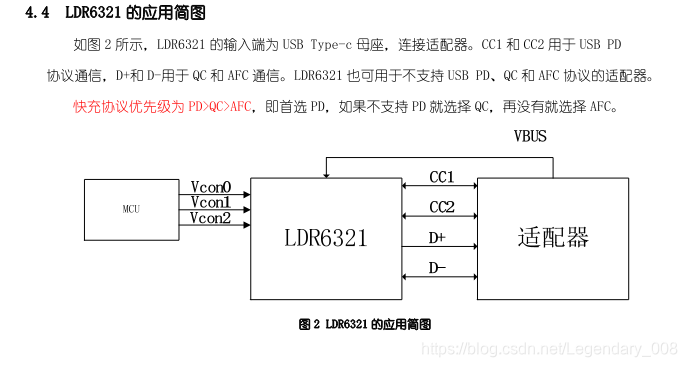

LDR6321应用简图
