概述

无线充电管理芯片 CH247，单芯片集成无线充电收发模块及小信号解码电路，外加部分客户自定义软件可轻松实现Qi等各类无线充电方案。内置 PD 控制器和 PD PHY 收发器，支持 PD、BC 等快充协议。免编程器支持 USB接口固件升级。CH247 片内集成 FSK/ASK 编解码，过压过流过温检测保护，集成度高，外部器件少，可广泛应用于各类无线充电底座支架等设计。

功能特点

• 支持5V-9V输入电压
• 支持5W、7.5W、10W、15W无线充电输出功率
• 支持MP-A2，A11等发射线圈设计
• 输入支持PD2.0、BC1.2等多种快充协议
• 支持USB接口便捷烧录
• 内部集成过压、欠压、过温、过流保护
• 内部集成FSK/ASK编解码
• 支持静态、动态FOD检测
• 支持半桥、全桥输出模式
• 充电效率可达80%以上
• 独立2路LED状态指示灯

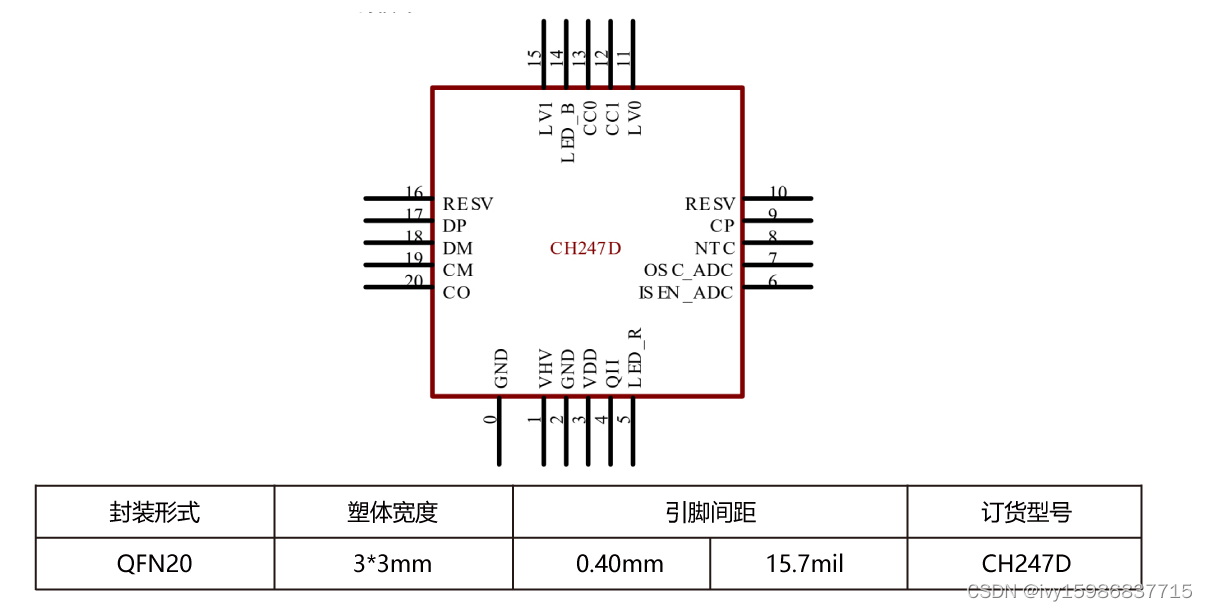

封装

---------------------------------------------------------------------------------------------------------------------------
