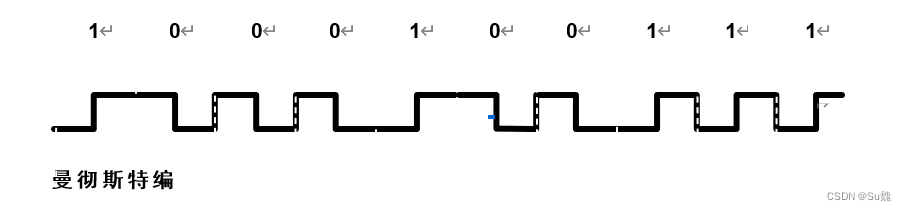

1、说明曼彻斯特编码的特点，并画出二进制串“1000100111”的曼彻斯特编码图。

答：特点是在每一个码元时间间隔内，电平都有一次跃变。如，在发“1”时，电平在周期的中间时刻从低向高跃变；当发“0”时，电平在中间时刻从高向低跃变。



2、共有 4 个用户进行 CDMA 通信。这 4 个用户的码片序列为：

A: ( –1 –1 –1 +1 +1 –1 +1 +1) ；B: (–1 –1 +1 –1 +1 +1 +1 –1)

C: (–1 +1 –1 +1 +1 +1 –1 –1)；D: (–1 +1 –1 –1 –1 –1 +1 –1)

现收到码片序列：

(–1 +1 –3 +1 –1 –3 +1 +1) 。问是哪些用户发送了数据？发送的是 1 还是 0？目标2

解答： 收到码片序列与A 的内积为 1，与B 的内积为 –1，与C 的内积为 0，与D 的内积为 1。因此， A 和 D 发送的是 1， B 发送的是 0，而 C 未发送数据。

3假定信道的带宽为4kHz，信噪比为30dB，请问该信道的最大信息传输速率能达到多少b/s？

答：30=10lgS/N S/N=1000 利用香农公式C=W log2(1+S/N)；所以最大数据速率C=40Kb\s。

4、10个9.6KB/s的信道按时分多路复用在一条线路上传输，如果忽略控制开销，在同步TDM情况下，复用线路的带宽是多少？在统计TDM情况下，假定每个子信道只有30%的时间忙，复用线路的控制开销为10%，那么复用线路的带宽应该是多少？

10*9.6kb/s=96kb/s   10*9.6×30%/（1-10%）=32kb/s

5、假定某网络使用RIP协议，路由器A的路由表中的项目，如表2所示。现在路由器A收到从路由器C发来的路由信息，如表3所示。请求出路由器A更新后的路由表。

假定某网络使用RIP协议，路由器A的路由表中的项目，如表2所示。现在路由器A收到从路由器C发来的路由信息，如表3所示。请求出路由器A更新后的路由表。

表2  路由器A中的路由表  表3  A收到的C发来的路由信息

目的网络	距离	下一跳路由器
N1	7	A
N2	2	C
N6	8	F
N8	4	E
N9	4	F

目的网络	距离
N2	4
N3	8
N6	4
N8	3
N9	5















  答案：

目的网络	距离	下一跳路由器
N1	7	A
N2	5	C
N3	9	C
N6	5	C
N8	4	E
N9	4	F

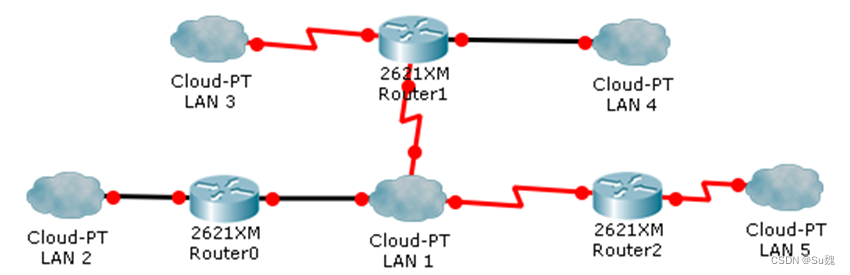

6、一个自治系统有5个局域网，其连接图如图1所示，LAN2至LAN5上的主机数分别为：350、200、100和60。该自治系统分配到的IP地址为58.100.160/22。试给出每一个局城网的地址块（包括前缀），并给出每个地址块的起始地址和结束地址。4



图1  网络拓扑图

答案：

LAN2的地址块：58.100.160.1-58.100.161.254/23
LAN3的地址块：58.100.162.1-58.100.162.254/24
LAN4的地址块：58.100.163.1-58.100.163.126/25
LAN5的地址块：58.100.163.129-58.100.163.190/26
LAN1的地址块：58.100.163.193-58.100.163.254/26

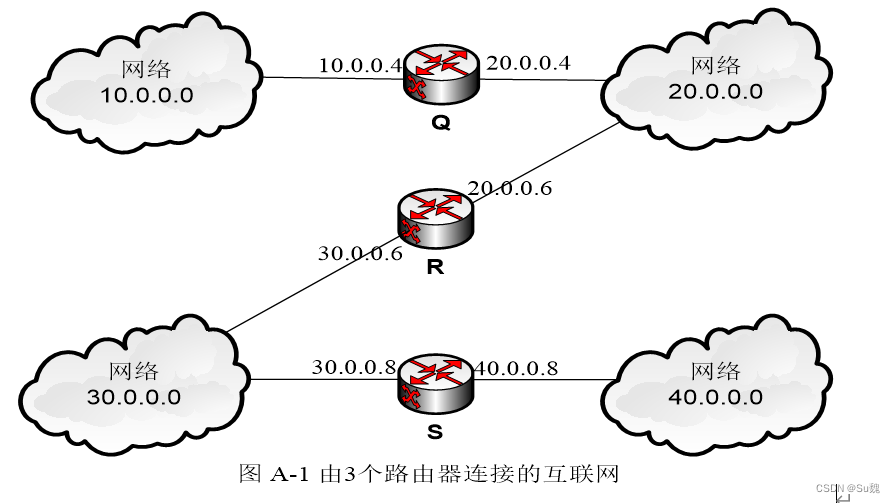

7、根据如图A-1所示的互联网，各个网络的IP地址是标准分类地址，请给出路由器R的路由表（只需要写出目的网络地址，子网掩码，下一跳地址，如果是直接投递，下一跳地址可用“--”表示）。

答案：

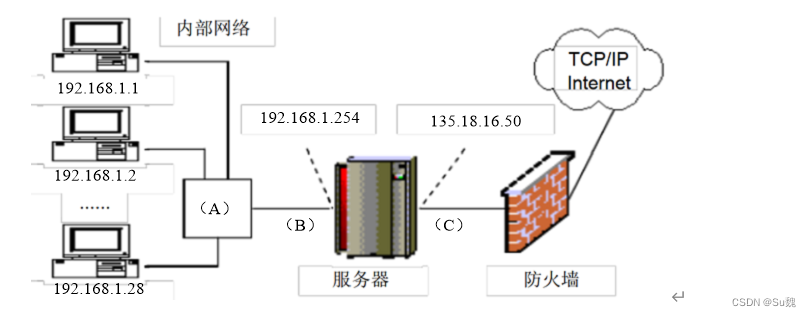

8.某公司要组建一个小型局域网，包括1台服务器和28台PC机，网络结构如图2所示。该公司在服务器上建立自己的商业网站，网站域名为www.abcde.com。

（1）为了将公司内所有的计算机连接起来，图中（A）处可采用哪两种设备？并比较它们的异同。

（A）可采用设备：集线器、以太网交换机  。

区别1：工作层次

 集线器工作在物理层，属于1层设备，每发送一个数据，所有的端口均可以收到，采用了广播的方式，因此网络性能受到很大的限制。

    交换机工作在数据链路层，属于2层设备，通过学习之后，每个端口形成一张MAC地址转发表，根据数据包的MAC地址转发数据，而不是广播形式

区别2：转发方式

    集线器的工作原理是广播形式，无论哪个端口收到数据之后，都要广播到所有的端口，当接入设备比较多时，网络性能会受到很大的影响。

    交换机根据MAC地址转发数据，收到数据包之后，检查报文的目的MAC地址，找到对应的端口进行转发，而不是广播到所有的端口。

区别3：传输模式

    集线器内部采用了总线型拓扑，各个节点共用一条总线进行通信，数据包的发送和接收采用了CSMA/CD协议，在同一时间内必须是单向的，只能维持在半双工模式下。两个端口不能同时收发数据，并且当两个端口通信时，其他端口当交换机上的两个端口通信时，它们之间的通道是相互独立的，可以实现全双工通信。两个端口同时收发数据。

不同工作。

（2）什么是默认网关？在工作站192.168.1.2的网络络配置中，默认网关地址是什么？

若工作站192.168.1.2访问Internet上的某Web服务器，发往此外部Web服务器的IP数据报，在（C）处时与其在（B）处时相比，有何变化？这里使用了什么技术？



答：

（2）

默认网关：是网络与外部网络的连接设备，通常是一个路由器，当主机与外部网络中的对象通信时，如果没有找到其他匹配的路由，会将信息发给默认网关，由默认网关将信息转发到其他网络，以进一步传给目的主机。

默认网关地址：192.168.1.254

（3）

      主要变化有：源IP地址不同，另外还有生存时间、首部检验和也会不同。

      这里使用了网络地址转换技术（NAT技术）。

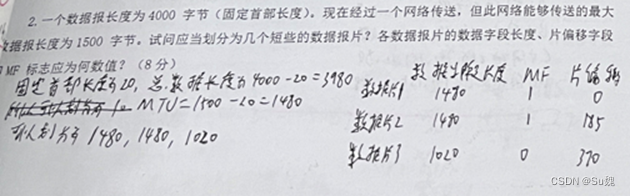

9、一具数据报长度为4000 字节（固定首部长度）。现在经过一个网络传送，但此网络能够传送的最大数据报长度为1500 字节。试问应当划分为几个短些的数据报片？各数据报片的数据字段长度、片偏移字段和MF 标志应为何数值？

答：IP数据报固定首部长度为20字节，长度为4000字节的数据报中数据为4000-20=3980字节。

MTU = 1500 = 首部长度+数据长度 = 20+1480

将原始数据报中的数据3980字节 = 1480 + 1480 + 1020 （共三段）

所以：

总长度  数据长度       MF    片偏移

数据报片1：1500       1480        1         0

数据报片2：1500       1480        1       185

数据报片3：1040       1020        0       370

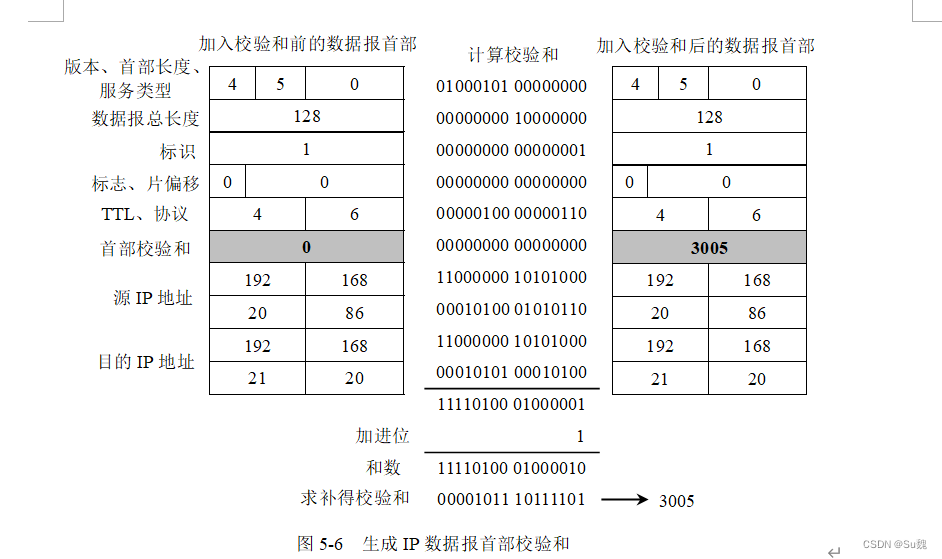

10、设IP数据报使用固定首部，首部长度为5，数据总长度为128字节，数据报的标识为1，未分片，TTL值为4，封装的是TCP协议数据，源地址和目的地址分别为：192.168.20.86和192.168.21.20，计算校验和是多少？（用二进制表示）

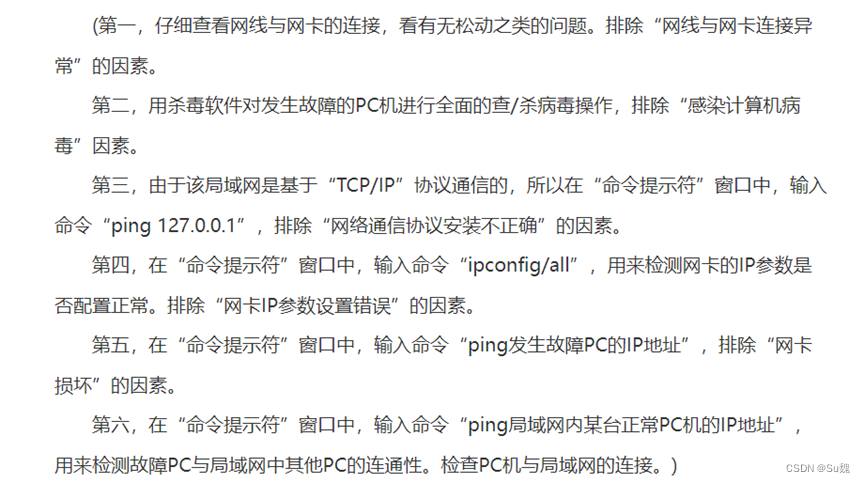

3.某单位的一台基于“TCP/IP”协议通信的计算机突然不能访问局域网，请你最少写出四条排除故障的方法。(8分)

答案：



4.一名学生希望访问网站:www.baidu.com，在浏览器中输入:www.baidu.com并按回车，直到 baidu台网站首页显示在浏览器中。在此过程中，按照TCP/IP参考模型从应用层到网络接口层都用到了哪些协议每个协议的作用是什么?(7分)

 应用层：HTTP：WWW访问协议，DNS:域名解析

传输层：TCP:在客户和服务器之间建立连接，提供可靠的数据传输

网络层：IP：IP传输和路由选择，ICMP：域名解析
