串口debug使用方法

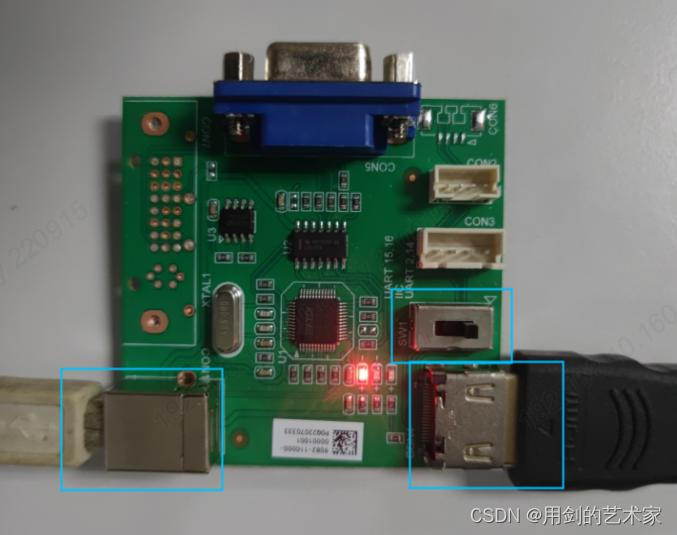

一、硬件连接方式

（1）USB A to B线，连接PC和debug小板。

（2）HDMI线，连接debug小板和TV HDMI串口。

注意：不需要VGA线及VGA-HDMI转接板。

 二、使用方法

小板上有选择串口pin脚的拨动开关，看丝印选择。如不确定，可先往外拨。（I2C通信类似）

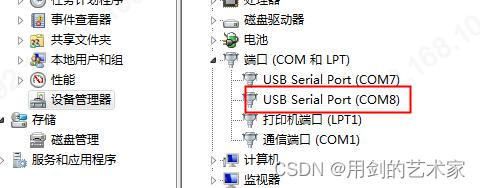

（1）USB线插入PC，稍等一会，设备管理器中会出现当前USB COM。

（2）打开SecureCRT，（ 没有则去搜索下载串口工具驱动SecureCRTPortable.exe 或 SecureFXPortable.exe ）建立Serial连接，115200，8，None，1，Flow Control的3个选项都不要勾。

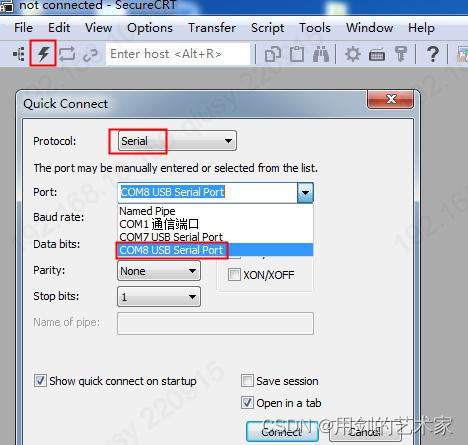

有的英文版本的操作类似：

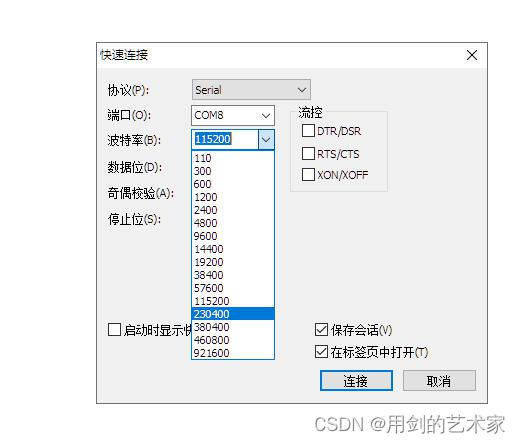

（3）如无打印信息输出，或乱码，可调整波特率。再重新连接，出现正常打印。

备注：其他情况连接不上查看硬件上串口线连接方式是否正常。
