1 工程配置

1.1 启动界面

• File：新建、导入、保存、关闭、生成工程等
• Window：输出窗口开启、设置软件字体；
• Help：软件帮助文档、检查软件更新、管理MCU固件包等功能。

对于已存在工程可以双击MX图标打开，我们一般选择基于芯片方式新建工程。

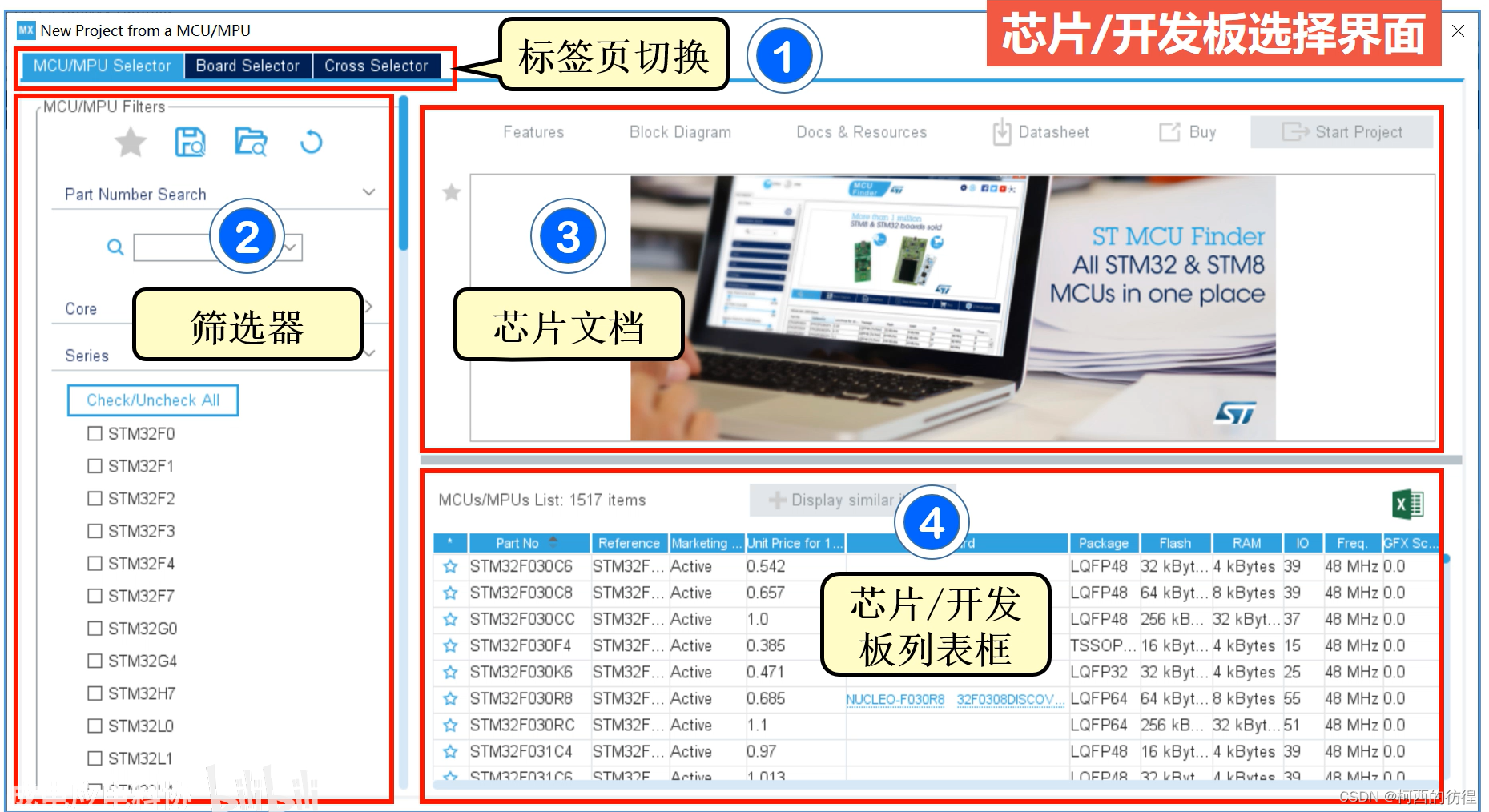

1.2 芯片/开发板选择界面

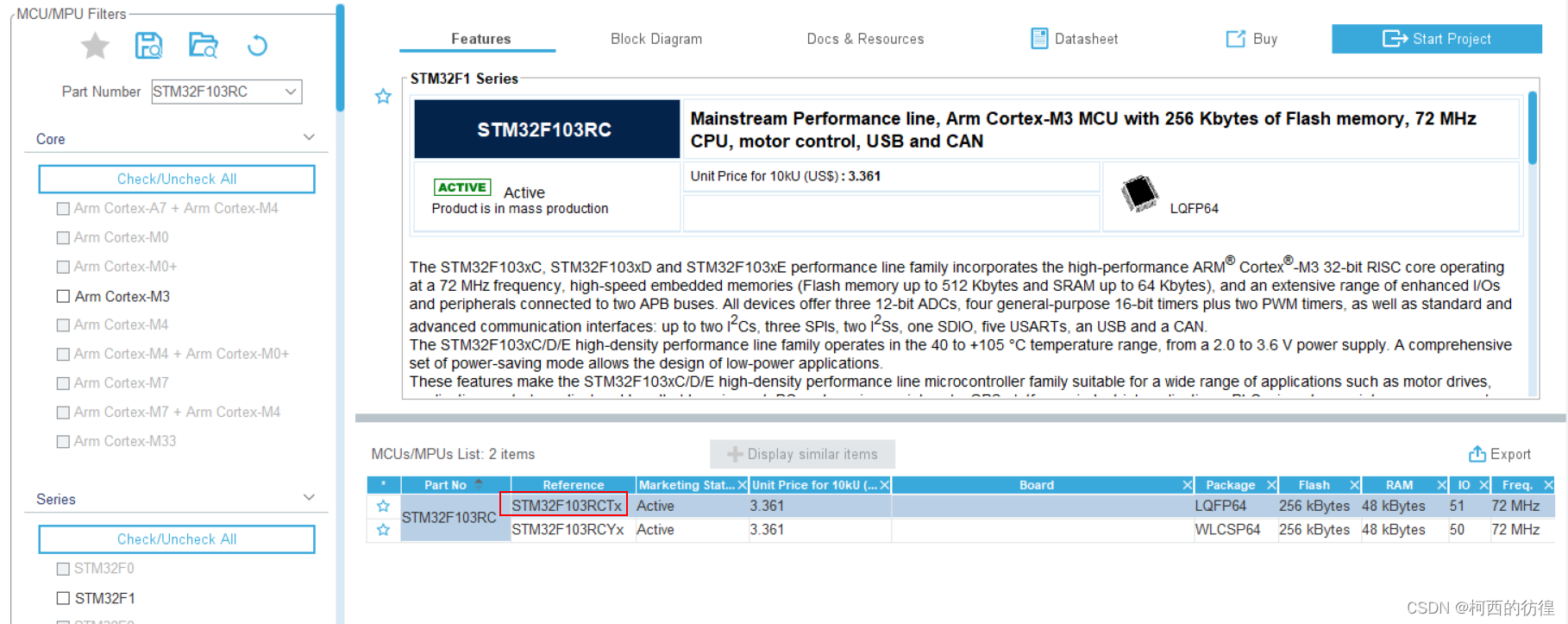

直接以芯片型号进行搜索，如STM32F103RC：

双击需要的芯片型号，进入芯片配置主界面。

1.3 配置主界面

1.3.1 引脚配置

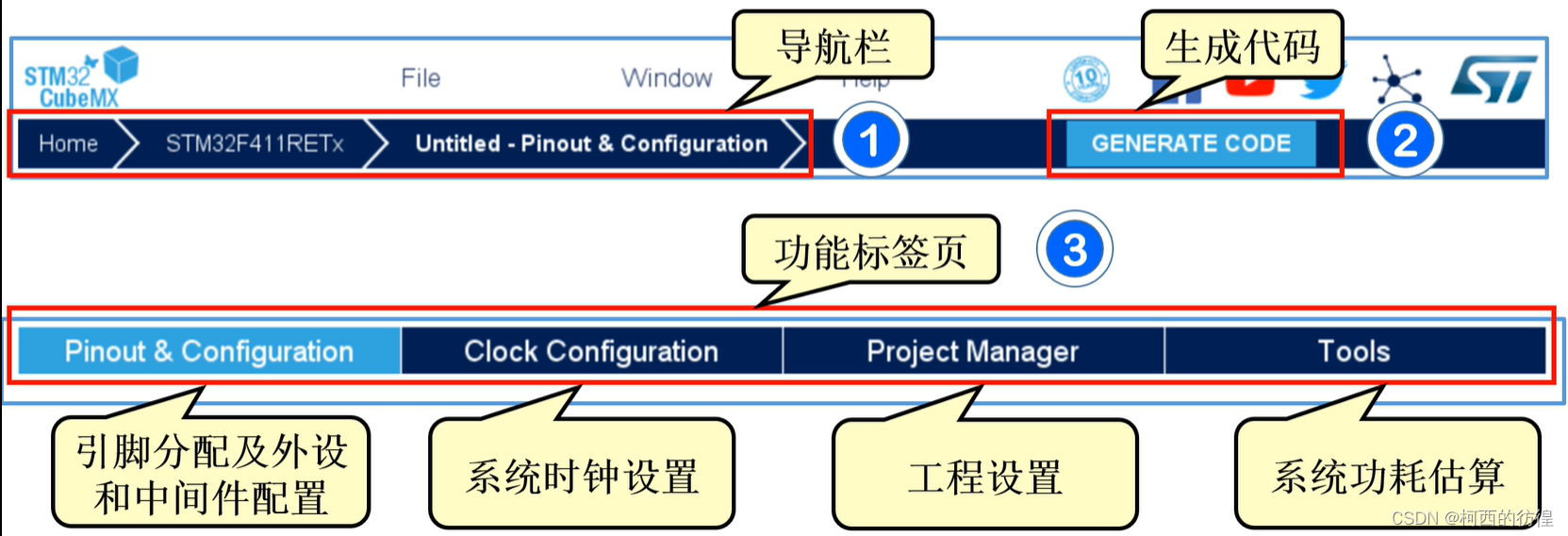

Pinout&Configuration引脚配置界面：

• 淡黄色引脚：电源
• 卡其色引脚：Boot和复位
• 灰色引脚：GPIO引脚（处于复位状态）
• 绿色引脚：GPIO引脚（已配置）

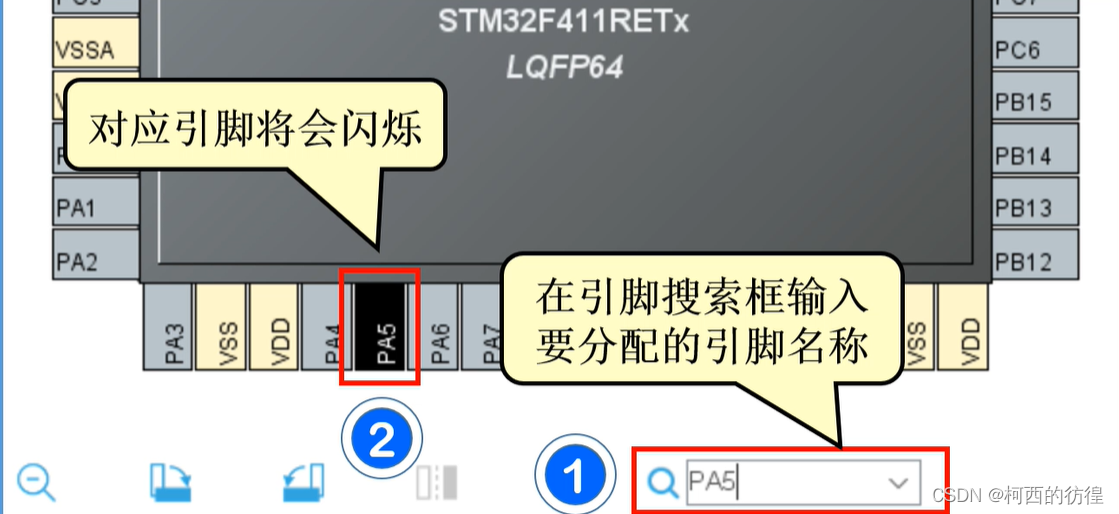

查找引脚：

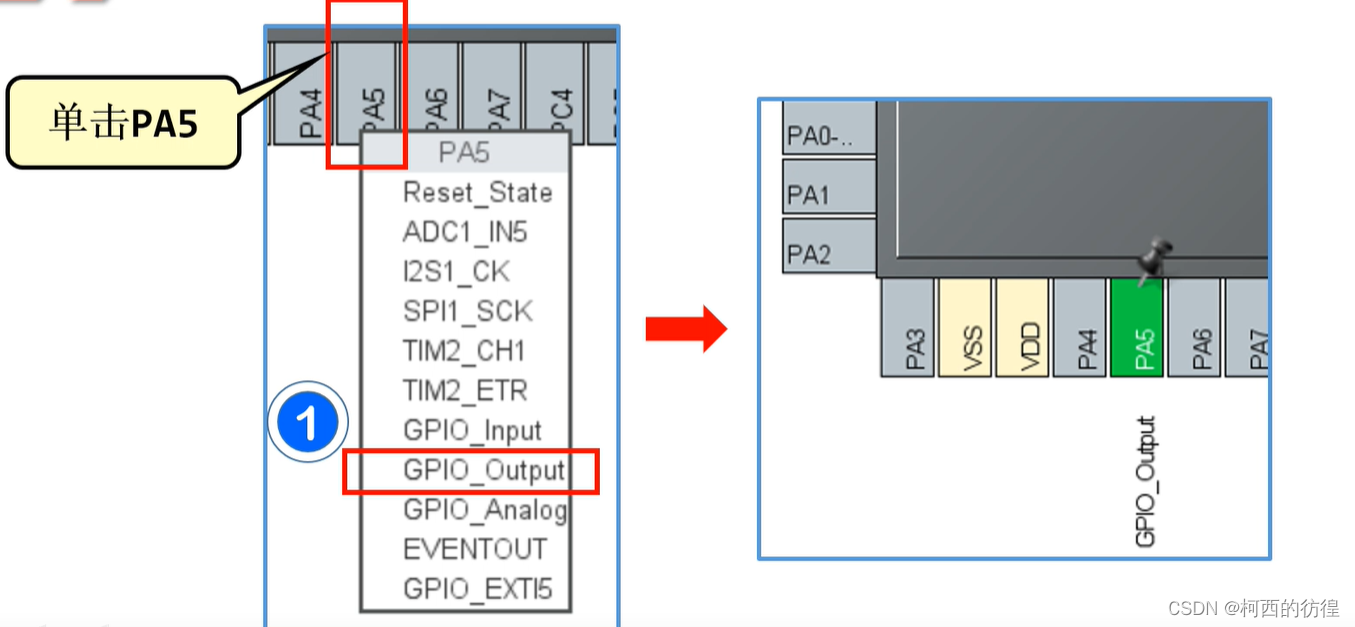

如将PA5引脚配置为推挽输出模式：

1.3.2 外设配置

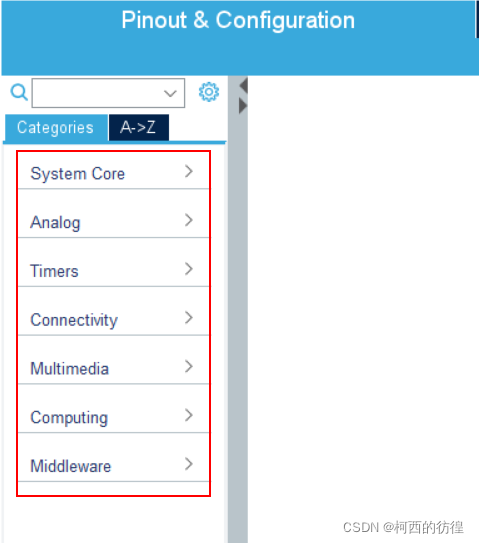

• System Core:用于配置GPIO、时钟源、中断系统以及系统相关的外设
• Analog:用于配置模/数和数/模转换外设
• Timers:用于配置定时器和实时时钟外设
• Connectivity:用于配置l2C、SPI和UART等连接外设
• Multimedia:用于配置l2S等音频媒体数据传输外设
• Computing:用于配置CRC校验外设
• Middleware:用于配置RTOS和GUI等中间件

1.3.2.1 配置时钟模式

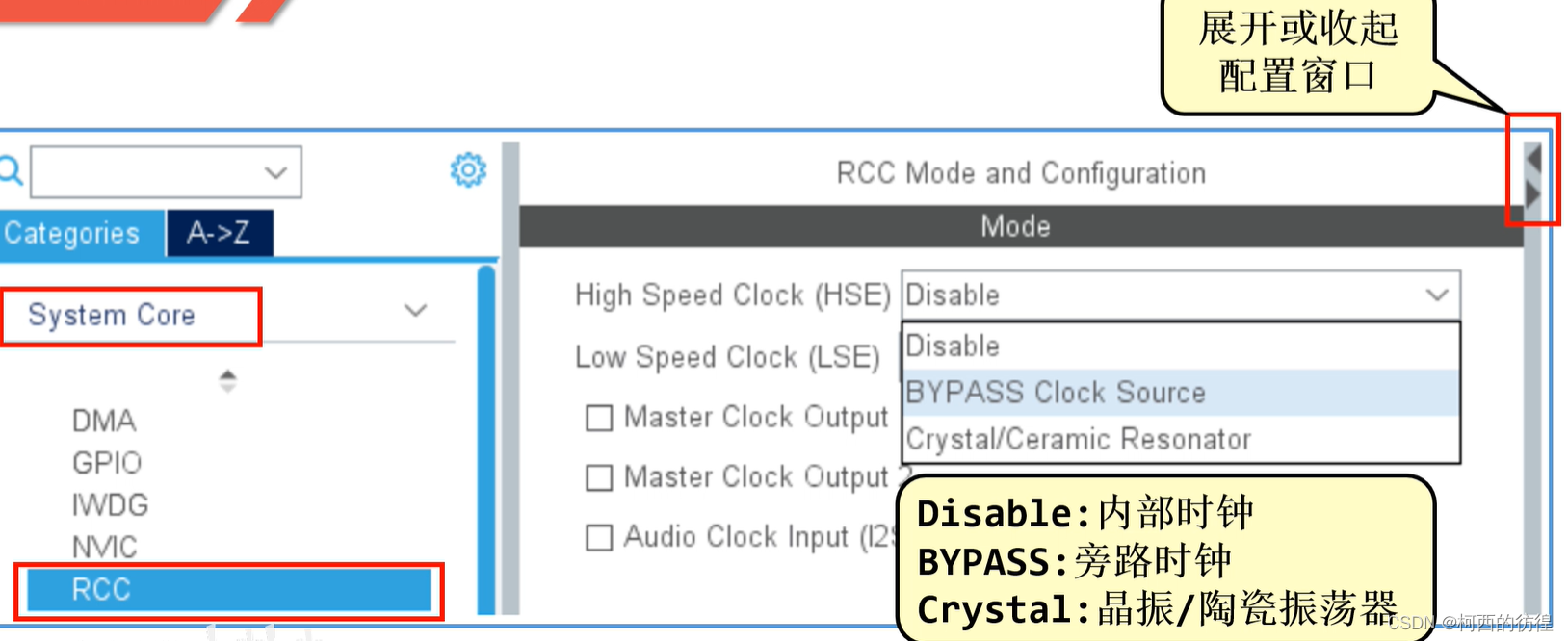

由于内部时钟一般由5%的误差，一般选择旁路时钟或晶振/陶瓷振荡器。

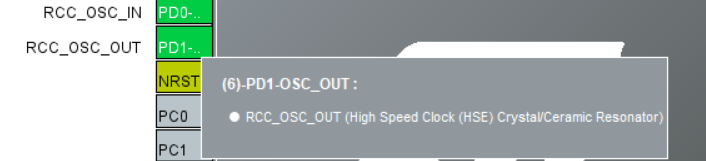

HSE使用晶振振荡器配置示例：

1.3.2.2 配置调试接口

选中SYS后，点击debug选项可以选择仿真下载方式，选择后对应的调试引脚也会发生变换，如选择SW模式：

1.3.2.3 配置GPIO

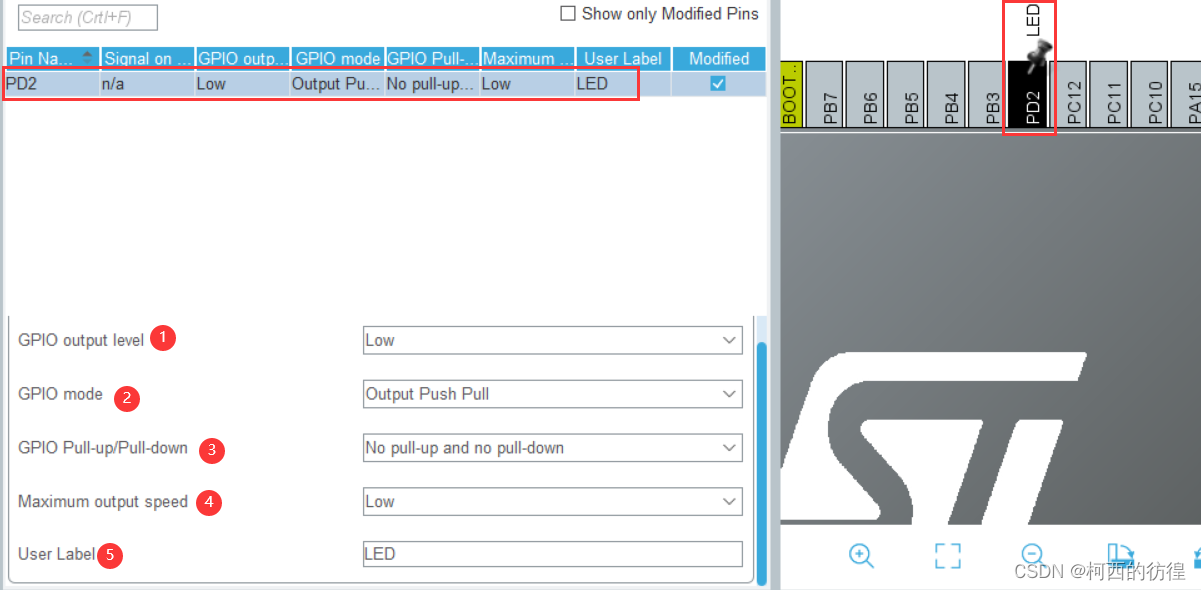

1. 初始状态下的引脚电平
2. 引脚模式（输入/输出）
3. 选择上/下拉电阻
4. 引脚速度（低、中、高）
5. 引脚名称（不设置默认为GPIOx）

1.3.3 时钟配置

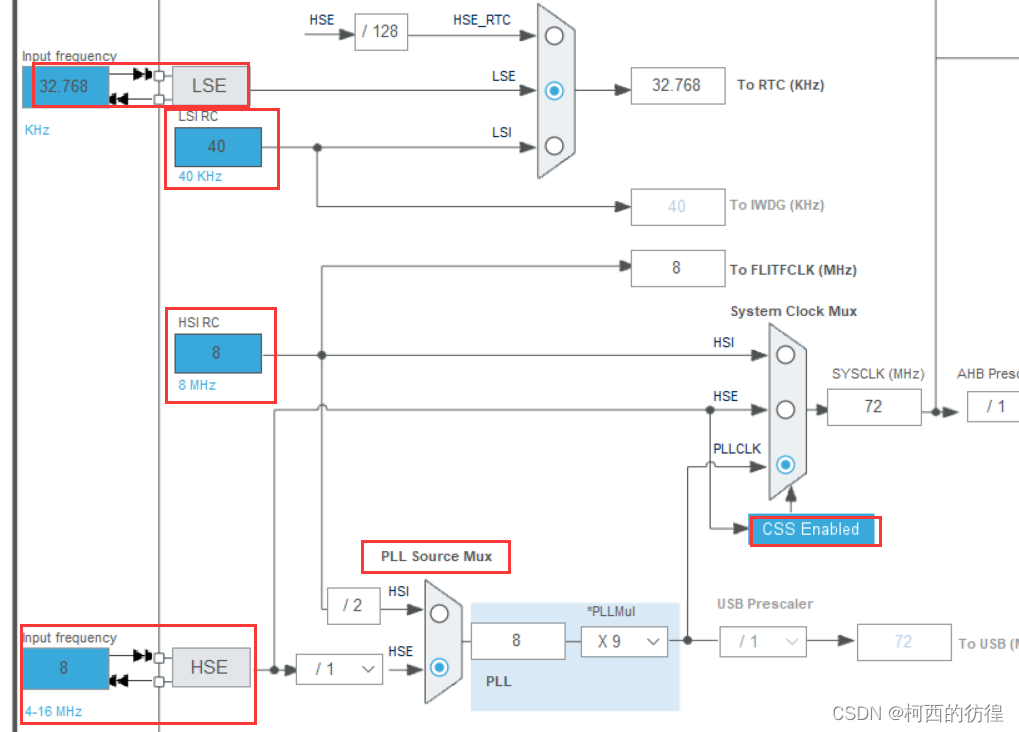

Clock Configuration时钟配置界面：

• 外部低速时钟LSE：32.768kHz
• 内部低速时钟LSI：40kHz（30~60）
• 外部高速时钟HSE：4~16MHz
• 内部高速时钟HSI：8MHz
• 锁相环PLL：时钟源为HSI/2或HSE（可选择倍频系数）
• 时钟安全系统CSS：使能后，一但HSE失效，自动切换到HSI。
  需要注意：CSS被激活后，会触发NMI中断，如不清楚标志位会一直卡在此中断，通过设置RCC->CIR的CSSC位清楚中断标志。通过cubemx使能后会帮我们自动配置：

void NMI_Handler(void)
{
  HAL_RCC_NMI_IRQHandler();
  while (1)
  {
  }
}
void HAL_RCC_NMI_IRQHandler(void)
{
  /* Check RCC CSSF flag  */
  if (__HAL_RCC_GET_IT(RCC_IT_CSS))
  {
    /* RCC Clock Security System interrupt user callback */
    HAL_RCC_CSSCallback();

    /* Clear RCC CSS pending bit */
    __HAL_RCC_CLEAR_IT(RCC_IT_CSS);
  }
}

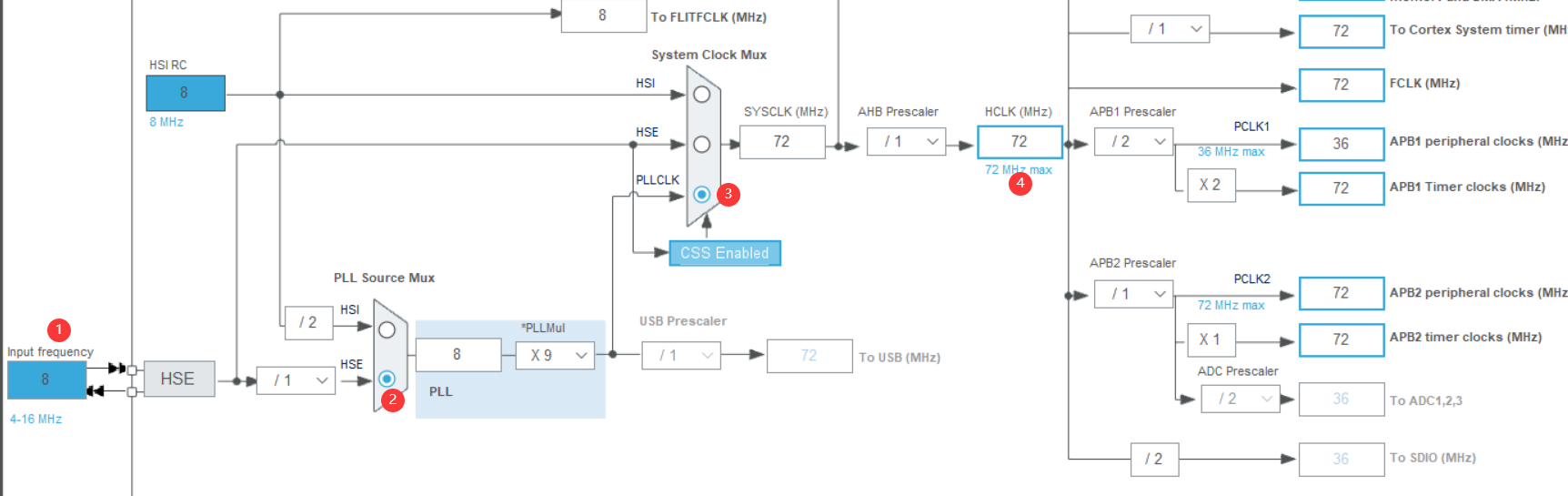

时钟配置步骤：

1. 修改HSE为晶振频率8MHz；
2. 选择HSE作为PLL时钟源；
3. 选择系统时钟源为PLLCLK；
4. 输入HCLK频率，并敲回车，软件自动完成配置。

1.3.4 工程配置

Project Manager工程管理界面：

1.3.4.1 工程管理

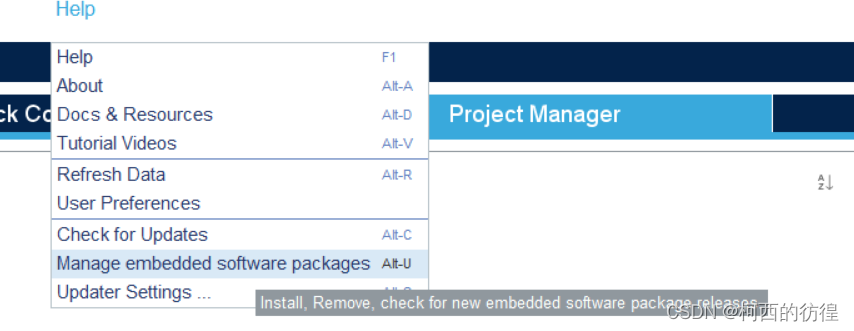

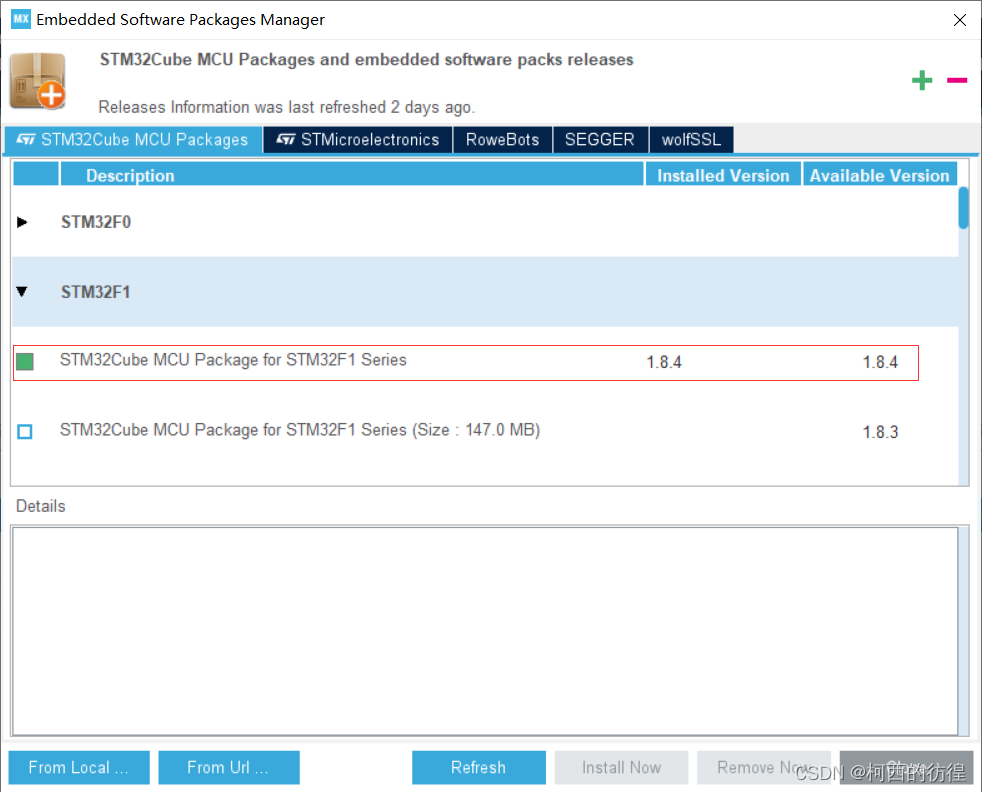

可以在help中点击以下选项，进入管理当前安装固件包界面：


注意：CubeMX工程必须在英文路径下。

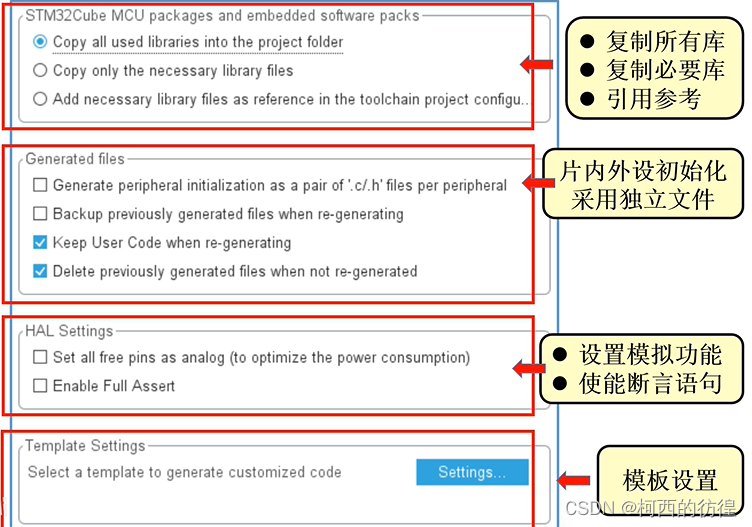

1.3.4.2 代码生成设置

• 复制所有库：将整个固件包拷贝到工程目录下
• 引用参考：不拷贝文件，仅将文件路径添加到工程中（一般不选）
• Backup...：当重新生成工程时，备份之前生成的文件
• Keep User Code...：当重新生成工程时，保存用户写的代码（一般勾选）
• 设置所有引脚默认为模拟模式：可降低单片机功耗
• 断言语句：勾选后会提升程序的健壮性，但会增加代码量（一般不选）

1.3.4.3 高级设置

点击右上角GENERATE CODE生成工程：

注意：用户代码必须在USER_xxx_BEGIN和USER_xxx_END里面写，否则下次用cubemx生成时就没有了。

2 工程复制

由于不同任务只需要修改引脚分配和外设配置，因此CubeMX的工程文件不需要每次都重新建立，只需要将之前建立的工程整体复制到新的文件夹即可，步骤如下:

1. 新建一个文件夹，文件夹的名称和具体的工程应用相关， 如驱动指示灯的任务，就可以将文件夹命名为LED;
2. 将之前建立的一个工程文件夹中的内容整体复制到新文件夹中，并删除其中的MDK-ARM文件夹;
3. 修改CubeMX生成的.ioc文件名，和新的工程名称一致，如LED.ioc;
4. 点击重命名的IOC文件，启动CubeMX软件。按照新任务的要求完成引脚分配和外设配置后，重新生成MDK工程;
5. 修改MDK工程的相关设置：如仿真器的选择等;
6. 添加用户代码，并完成程序的编译、下载和调试等后续操作。

3 总结

• 分析了cubemx软件各界面功能，需要注意工程路径必须为英文路径，同时代码要在user_xx_begin和user_xx_end间填写，否则重新生成工程后就没了。
• 可以复制之前生成好的cubemx工程，然后将MDK-ARM文件夹删除，按应用功能修改名称后，可以再先前配置的基础上进行修改。

---
