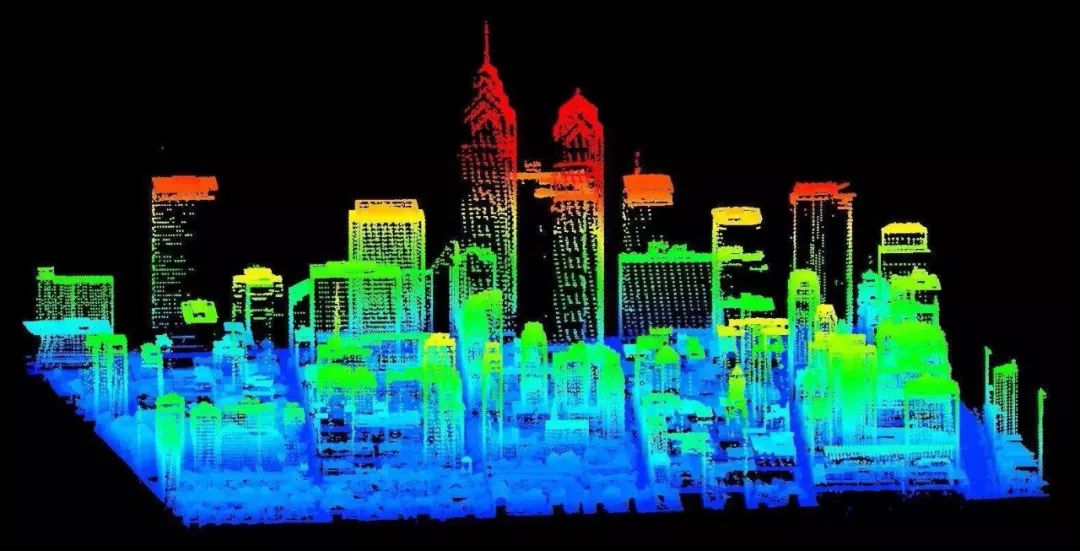

三维激光点云数据建模

常见的建模软件有3Dmax、cad、草图大师、revit等，在规则模型建模中，我们常会用到3Dmax建模，在这里就以3Dmax为例来说明其在点云建模应用的经验：

首先我们需要将采集到的点云数据的原始格式转换成AUTODESK软件可以利用的rcs文件，转换工具就是recap或者recap 360，转换完成之后，在3Dmax中实体建模工具下找到点云工具，加载点云，然后会有一个管理点云数据的BOX，这个BOX用来显示和影藏点云数据，方便于对遮挡比较严重的地方进行正确建模。接下来就是在不同显示界面内建模。

线画图建模的基础是要对建筑立面图的绘制规则非常了解，绘制出标准立面图，将立面图导入3Dmax进行建模，这就和常规建模一致了，只不过通过三维激光扫描仪来获取立面尺寸是比较简便的一种方式。

一般的点云的快速建模的处理流程：

1、通过三维激光扫描仪获取原始点云和全息影像数据，将输出的点云和全息影像数据，以工程化的方式管理；

2、原始点云预处理：对原始点云进行拼接、去噪、分类、滤波处理等，输出预处理后的点云数据；

3、点云与全景配准：将三维点云和全息影像关联并自动配准映射，输出影像点云数据；

4、基于影像点云的三维建模：

    ①在三维点云俯视图上，利用点云切面，快速勾画建筑物水平截面的轮廓线，自动利用点云计算建筑物高度将轮廓进行拉伸，构建建筑物模型；

    ②全景纹理贴图：对于构建好的建筑物模型，支持通过与全息影像融合进行纹理提取，在三维模型中显示与其对应的贴图纹理；

    ③其他三维地物采集：道路面、立杆行道树批量三维建模处理。
