写在前面——

        由于众所周知的原因，我们封校了，和舍友们在宿舍里开始上网课，有这一段宝贵的时光也属实难得。前段时间报名了蓝桥杯嵌入式的比赛，虽然自己学的很菜，但还是想努力一下，把备赛的过程和比赛的过程都当作一个学习的过程吧！一边学习蓝桥杯的基础知识，一边写成一下几篇博客，权当这博客就是学习的笔记。有时间回头来看看，毕竟这是个人的第一篇正式的博客。

目录

硬件平台

软件平台

按键原理图

配置过程

编写函数

---

硬件平台

        嵌入式竞赛实训平台（CT117E-M4）是北京国信长天科技有限公司设计、生产的一款“蓝桥杯全国软件与信息技术专业人才大赛–嵌入式设计与开发科目”专用竞赛平台，平台STM32G431RBT6为主控芯片，预留扩展板接口，可为用户提供丰富的实验场景

CT117E-M4产片图片

软件平台

        KEIL5,STM32CubeMX

按键原理图

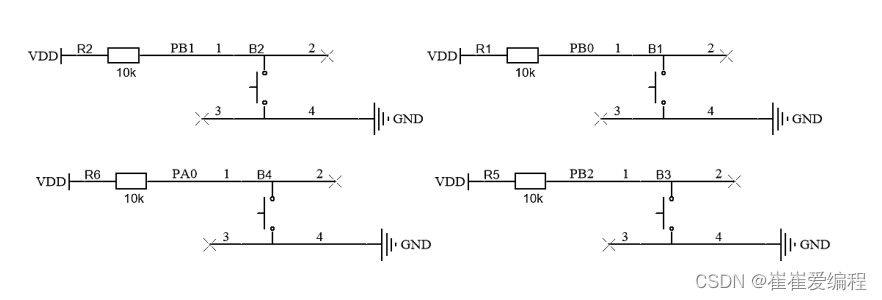

        本文主要介绍硬件平台上按键的使用，板子上共有5个按键，最左边一列，最上边是复位按键，用户可编程的按键是下面4个（原理图如下），分别为B1,B2,B3,B4,其分别与以下IO口对应PB0,PB1,PB2,PA0

配置过程

通过分析可知，我们应该将这四个IO口配置为输入模式：

         GPIO的初始化配置我们通过CubeMX一键生成即可，以下代码是我认为比较简单实用的：

编写函数

①按键扫描函数

uint8_t Key_Scan(void) //按键扫描函数
{

	if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_0) == 0) //PB0 （按键B1）被按下
	{
		HAL_Delay(10);//延时消抖
		if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_0) == 0)
		{
			while(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_0) == 0); //等待按键抬起
			return 1;//返回1
		}
	}

	if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_1) == 0) //PB1 （按键B2）被按下
	{
		HAL_Delay(10);//延时消抖
		if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_1) == 0)
		{
			while(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_1) == 0); //等待按键抬起
			return 2;//返回2
		}
	}

	if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_2) == 0) //PB2 （按键B3）被按下
	{
		HAL_Delay(10);//延时消抖
		if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_2) == 0)
		{
			while(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_2) == 0); //等待按键抬起
			return 3; //返回3
		}
	}

	if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == 0) //PA0 （按键B4）被按下
	{
		HAL_Delay(10);//延时消抖
		if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == 0)
		{
			while(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == 0); //等待按键抬起
			return 4; //返回4
		}
	}

	return 0; //没有按键按下返回0
}

②主函数中这样编写

	uint8_t Key_Value = 0;

	Key_Value = Key_Scan();

	if(Key_Value == 1) //按键B1被按下
	{

	}

	if(Key_Value == 2) //按键B2被按下
	{

	}

	if(Key_Value == 3) //按键B3被按下
	{

	}

	if(Key_Value == 4) //按键B4被按下
	{

	}

在if函数中添加想要的功能即可
