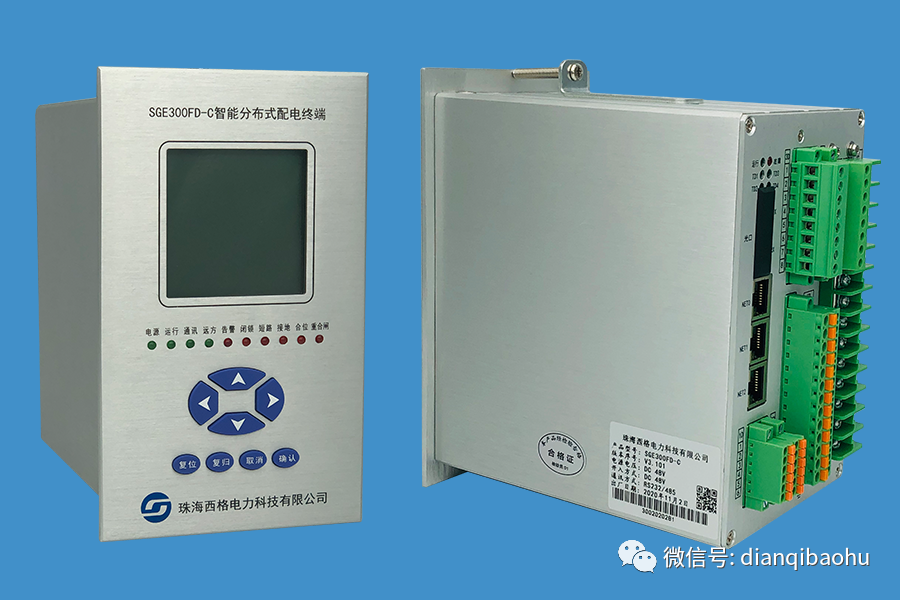

SGE300FD-C 智能配网自动化测控单元

SGE300FD 系列分布式配电自动化终端(以下简称装置)采用了先进的数字信号处理技术、高速工业网络通信技术、嵌入式工业芯片组和多任务实时操作系统，稳定性强、可靠性高、实时性好、环境性广、功能强大、维护简易、操作方便。与环网柜开关配合，可组合成智能分布式、电压时间型、电压电流时间型、保护型等配网功能，实现就地配电自动化功能。装置与出线开关、分支开关等配合，可实现配电线路的故障切除、故障恢复。是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代微机型配电自动化远方终端装置。

---

SGE300FD-C 配电自动化测控单元具有对开关的测量、保护、控制，配电自动化功能， 与 SGE300FD-C2 管理单元进行通信，完成信息采集上送功能；其中SGE300FD 可选配通信接口为光纤通信，可具备 2 路单模 FC 光纤接口，相应型号为 SGE300FD-F，应用于环网柜进线单元。

SGE300FD-C 系列装置型号定义：

SGE300FD-CA: 通用型配电自动化测控单元

SGE300FD-CB：分体式配电自动化测控单元：显示单元与主体单元单独安装。

典型应用：

       南方电网：10kV SF6全绝缘断路器柜自动化成套设备、10kV真空断路器柜(移开式)自动化成套设备。

       国家电网：一二次融合成套环网箱；20KV及以下电压等级的配网线路道路迁改、电房改造等用户工程。

装置特点

强大的软硬件平台

装置采用一体化设计，电路设计通用性强，互换性好，可维护性好，技术升级方便。软件平台采用嵌入式实时操作系统，一块主控板实现“算法”+“通讯”功能，系统架构简单可靠。

高可靠性电源

终端采用高性能、高可靠性的开关电源，宽范围通用输入，提供三种工作电源可选择，分为85-265VAC/DC、24VDC、48VDC。电源输入端采用多重抗干扰滤波措施及防雷击保护回路， 各种滤波电容均采用长寿命、耐高温、高频低阻电解电容，高频变压器采用双层屏蔽措施， 确保装置能长期稳定可靠工作。

多种抗干扰措施

装置采用多级隔离和良好的屏蔽措施，从机箱到印制板的设计及器件的选择上都充分考虑了各种抗干扰措施；成熟的表面贴装技术的应用，生产过程严格遵循 ISO9001:2015 版程序要求，使得整机具有优异的电磁兼容性能，和现场运行的高可靠性，组屏不需任何外部抗干扰措施，简化了设计和运行维护。

灵活可配的功能

装置维护工具软件提供装置通道配置、定值参数设置、转发点表配置三大配置功能。通过三大配置功能，各种工程应用都可以通过组态完成，不需修改程序，大大提高了装置的可靠性。

完善的故障录波功能

终端具有故障记录与故障录波功能，每周波 80 点采样，记录故障前 4 周波，故障后 8 周波。

符合 IEC61850 规范的 goose 通信

对等通信故障信息交互报文延迟时间小于 15ms。

高分辨率人性化人机界面(选配)

终端采用大屏幕 160×160 汉字液晶显示器及菜单操作方式，人机接口良好，定值数据、控制字含义、开关量输入、故障信息均以汉字的方式进行显示，现场整定、查看非常方便。

基本功能

三遥功能

◉15 路光电隔离的开关量输入

◉12 路交流测量、2 路直流测量

◉6 路输出，电压等级可选，可选配操作回路功能

保护功能

◉ 光纤纵联比率差动保护

◉ 三段过流保护

◉三段零序电流保护

◉电压解列、频率解列

◉三相多次重合闸(次数可选，最多 3 次)

◉相过流、零序过流后加速保护

◉涌流识别

◉ 非电量保护

◉合环功能

配网功能

◉智能分布式 FA 功能

◉就地型 FA 分段 S 功能：延时顺送/逆送

◉就地型 FA  联络 L  功能：环网点延时关合

◉三相多次重合闸(次数可选，最多 3  次)

◉合后故障分闸

◉失压分闸

◉零序电压分闸

◉涌流识别

◉遮断电流闭锁

数据传输功能

◉ 能与上级站进行通信，将采集和处理信息向上发送并接受上级站的控制命令

◉与上级站进行校时

◉具有当地维护通信接口

◉通信接口：RS-232/485、工业以太网；可选配光纤通信口

◉通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS 以及ADSL 等多种通讯形式，由用户任选

维护功能

◉当地定值参数设置

◉远程定值参数设置

◉程序远程更新

◉具有当地维护通信接口

◉远程诊断

◉设备自诊断

◉程序自恢复

运行检测

◉电压、电流越限告警

◉控制回路异常检测

◉跳位有流检测

◉PT 断线检测

其他功能

◉事件顺序记录功能

◉失电数据保存功能

◉可选配GPS 地理信息及授时功能
