写在前面

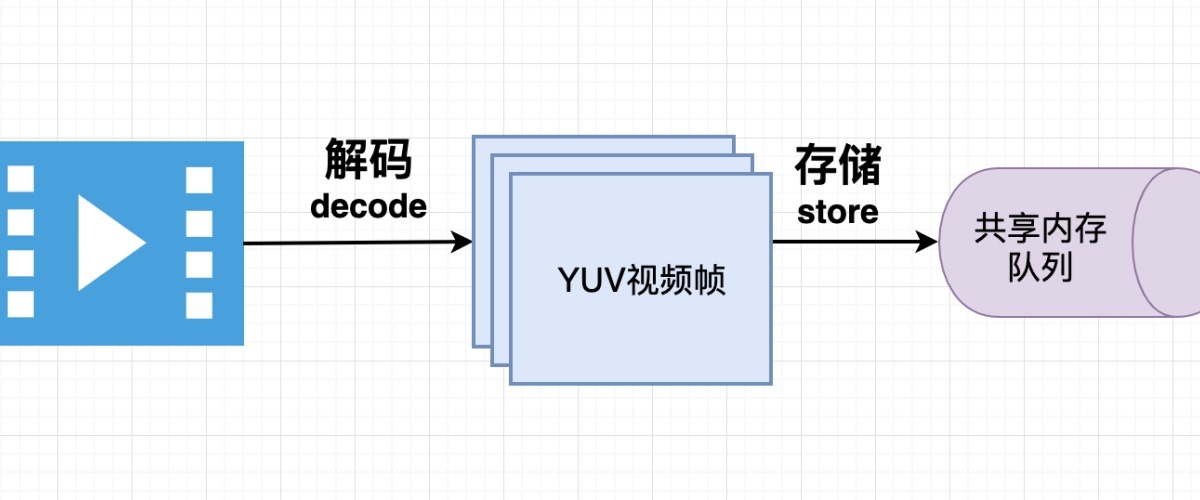

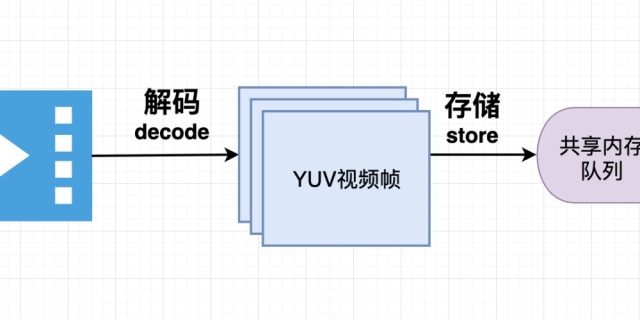

本文将介绍如何用FFMPEG API做硬件解码。如果对解码的流程不是很熟悉的同学，建议先阅读：

笔者之前看到过类似问题：视频硬解码和软解码有什么区别？

本质上没什么区别，都是用芯片执行编解码计算。

软硬的称呼容易引起歧义，实质上：用CPU通用计算单元（无论是Intel还是AMD）就是软解；用专用芯片模组（GPU、QSV等）就是硬解。

因此区别也就出来了：底层接口不同、指令集不同、硬件驱动不同。由此引申出来的问题也就显而易见了：

1. 首先，因为CPU是通用计算单元，所以接口通用，移植性好；而专用芯片模组之间无法移植互用；
2. 其次，因为CPU接口通用，因此编解码内部很多细节方便开发人员修改；而专用芯片模组，接口和驱动都是不同厂商提供的，很多是非开源，因此比较难控制内部细节。
3. 最后，目前用CPU做编解码的效果，在实际测试下来会比专用芯片模组的效果好些。不过这个问题可以通过优化算法和芯片解决，这就是厂商的事儿了，我们控制不了。

至于实际生活生产中，到底选择硬解码还是软解码？

要视不同情况而定。比如：

1. CPU富余、需要精准控制解码流程、有解码算法的优化、通用性要求高，直接使用软解（也就是CPU解码）；
2. 有其他编解码芯片/模组、CPU不够用，就不得不需要转向硬解码（也就是专用芯片解码）。

本文就将介绍如何用FFMPEG API做一般的硬解码，“一般的硬解码”是说在主流的FFMEG中支持的硬解码类型。笔者会结合自己在QSV和CUDA解码上的经验，最后分享一些踩过的坑、扩展的几个小问题。

I. FFMPEG支持的硬解码

首先来看下FFMPEG原生支持哪些硬解码类型，在AVHWDeviceType（libavutil/hwcontext.h）中列举出所有原生支持的硬解码类型：

enum AVHWDeviceType {
    AV_HWDEVICE_TYPE_NONE,
    AV_HWDEVICE_TYPE_VDPAU,
    AV_HWDEVICE_TYPE_CUDA,
    AV_HWDEVICE_TYPE_VAAPI,
    AV_HWDEVICE_TYPE_DXVA2,
    AV_HWDEVICE_TYPE_QSV,
    AV_HWDEVICE_TYPE_VIDEOTOOLBOX,
    AV_HWDEVICE_TYPE_D3D11VA,
    AV_HWDEVICE_TYPE_DRM,
    AV_HWDEVICE_TYPE_OPENCL,
    AV_HWDEVICE_TYPE_MEDIACODEC,
};

上面的AV_HWDEVICE_TYPE_CUDA就是笔者目前正在做的CUDA是NVIDIA的硬件加速库，AV_HWDEVICE_TYPE_QSV则是以前做的QSV是Intel提供的一套集显上的硬件加速方案。

那么，究竟要怎么知道系统当前的FFMPEG究竟支持哪些硬件库？

可以通过命令行查看：ffmpeg -hwaccel。在hardware acceleration methods:下面可以看到当前FFMPEG集成的硬解码库。

然后，如果发现自己需要的硬件库不在当前FFMPEG中怎么办？

答案是：很可能需要自己重新编译源码。每个硬件解码库的集成办法不同。如果是QSV，见

如果是其他的硬解码库，请自行上网搜索。（笔者后续会补充怎么在FFMPEG中集成CUDA库，敬请关注）

II. FFMPEG硬解码API

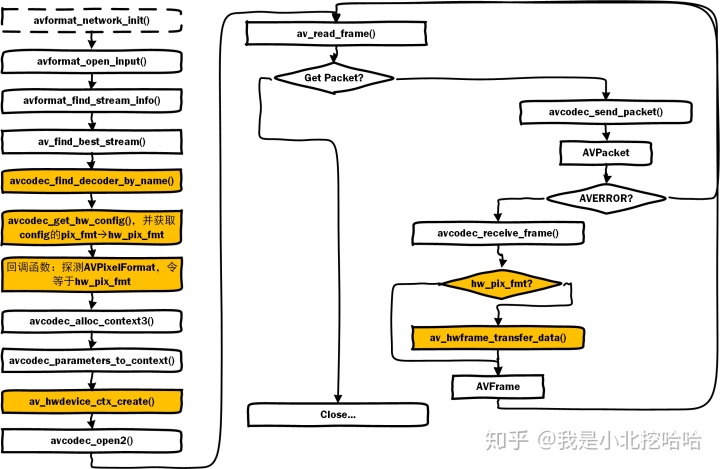

硬解步骤和软解步骤类似，笔者绘制了一幅FFMPEG硬件解码流程图：图中橙色部分是硬解码中有而软解码没有的部分。该图的灵感来自于博客《FFmpeg 示例硬件解码hw_decode》，推荐这个文章，简练而详实。

接下来，详细介绍上图橙色部分，和硬解码相关的API函数。

硬解码Step1. 寻找硬解codec

• AVCodec* avcodec_find_decoder_by_name(const char *name)
  通过名字来寻找对应的AVCodec。每一个解码器的名字一定是全局唯一的，在AVCodec头文件中有相应的描述：

Name of the codec implementation. The name is globally unique among encoders and among decoders (but an encoder and a decoder can share the same name). This is the primary way to find a codec from the user perspective.

其实在FFMPEG内部每一个解码器codec都是一个结构体，维护了该解码器自己的信息、具体执行的函数等信息。比如Intel的QSV解码器（在libavcodec/qsvdec_h2645.c）是：

AVCodec ff_h264_qsv_decoder = {
    .name = "h264_qsv",
    .long_name = NULL_IF_CONFIG_SMALL("H.264 / AVC / MPEG-4 AVC / MPEG-4 part 10 (Intel Quick Sync Video acceleration)"),
    .priv_data_size = sizeof(QSVH2645Context),
    .type = AVMEDIA_TYPE_VIDEO,
    .id = AV_CODEC_ID_H264,
    .init = qsv_decode_init,
    .decode = qsv_decode_frame,
    .flush = qsv_decode_flush,
    .close = qsv_decode_close,
    .capabilities = AV_CODEC_CAP_DELAY | AV_CODEC_CAP_DR1 | AV_CODEC_CAP_AVOID_PROBING | AV_CODEC_CAP_HYBRID,
    .priv_class = &class,
    .pix_fmts = (const enum AVPixelFormat[]){ AV_PIX_FMT_NV12,
 AV_PIX_FMT_P010,
 AV_PIX_FMT_QSV,
 AV_PIX_FMT_NONE },
    .hw_configs = ff_qsv_hw_configs,
    .bsfs = "h264_mp4toannexb",
    .wrapper_name = "qsv",
};

可以看到这个codec支持的codec id是AV_CODEC_ID_H264，支持的目标像素格式有{ AV_PIX_FMT_NV12,AV_PIX_FMT_P010,AV_PIX_FMT_QSV,AV_PIX_FMT_NONE }。
是的，硬件解码器不同于通用解码器，只能支持有限的目标像素格式。
再来看看CUDA解码器（在libavcodec/cuviddec.c），同样的，他也只能支持有限的目标像素格式：

 AVCodec ff_##x##_cuvid_decoder = {
        .name = #x "_cuvid",
        .long_name = NULL_IF_CONFIG_SMALL("Nvidia CUVID " #X " decoder"),
        .type = AVMEDIA_TYPE_VIDEO,
        .id = AV_CODEC_ID_##X,
        .priv_data_size = sizeof(CuvidContext),
        .priv_class = &x##_cuvid_class,
        .init = cuvid_decode_init,
        .close = cuvid_decode_end,
        .decode = cuvid_decode_frame,
        .receive_frame = cuvid_output_frame,
        .flush = cuvid_flush,
        .bsfs = bsf_name,
        .capabilities = AV_CODEC_CAP_DELAY | AV_CODEC_CAP_AVOID_PROBING | AV_CODEC_CAP_HARDWARE,
        .pix_fmts = (const enum AVPixelFormat[]){ AV_PIX_FMT_CUDA,
 AV_PIX_FMT_NV12,
 AV_PIX_FMT_P010,
 AV_PIX_FMT_P016,
 AV_PIX_FMT_NONE },
        .hw_configs = cuvid_hw_configs,
        .wrapper_name = "cuvid",
    };

硬解码Step2. 寻找硬解目标像素

在上一节知道了一个事实：硬解码codec支持的目标像素是有限的、且各自不一定相同。因此找到了硬解码codec之后，就得准备设置它的目标像素（pixel format）。

• enum AVHWDeviceType av_hwdevice_find_type_by_name(const char *name)
  这个函数是通过名称去寻找对应的AVHWDeviceType，这是一个枚举类型的变量（定义在libavutil/hwcontext.h头文件中）：

enum AVHWDeviceType {
 AV_HWDEVICE_TYPE_NONE,
 AV_HWDEVICE_TYPE_VDPAU,
 AV_HWDEVICE_TYPE_CUDA,
 AV_HWDEVICE_TYPE_VAAPI,
 AV_HWDEVICE_TYPE_DXVA2,
 AV_HWDEVICE_TYPE_QSV,
 AV_HWDEVICE_TYPE_VIDEOTOOLBOX,
 AV_HWDEVICE_TYPE_D3D11VA,
 AV_HWDEVICE_TYPE_DRM,
 AV_HWDEVICE_TYPE_OPENCL,
 AV_HWDEVICE_TYPE_MEDIACODEC,
 AV_HWDEVICE_TYPE_VULKAN,
};

这个类型和名称的关系表就简单多了，在FFMPEG代码中是用hw_type_names关系表来维护的（定义在libavutil/hwcontext.c文件中）：

static const char *const hw_type_names[] = {
  [AV_HWDEVICE_TYPE_CUDA]   = "cuda",
  [AV_HWDEVICE_TYPE_DRM]    = "drm",
  [AV_HWDEVICE_TYPE_DXVA2]  = "dxva2",
  [AV_HWDEVICE_TYPE_D3D11VA] = "d3d11va",
  [AV_HWDEVICE_TYPE_OPENCL] = "opencl",
  [AV_HWDEVICE_TYPE_QSV]    = "qsv",
  [AV_HWDEVICE_TYPE_VAAPI]  = "vaapi",
  [AV_HWDEVICE_TYPE_VDPAU]  = "vdpau",
  [AV_HWDEVICE_TYPE_VIDEOTOOLBOX] = "videotoolbox",
  [AV_HWDEVICE_TYPE_MEDIACODEC] = "mediacodec",
  [AV_HWDEVICE_TYPE_VULKAN] = "vulkan",
};

• const AVCodecHWConfig * avcodec_get_hw_config (const AVCodec *codec, int index)
  紧接着，调用这个函数去获取到该解码器codec的硬件属性，比如可以支持的目标像素格式等。而这个信息就存储在AVCodecHWConfig中：

 typedef struct AVCodecHWConfig {
 /**
 * A hardware pixel format which the codec can use. ！！！硬解码codec支持的像素格式！！！
 */
 enum AVPixelFormat pix_fmt;
 /**
 * Bit set of AV_CODEC_HW_CONFIG_METHOD_* flags, describing the possible
 * setup methods which can be used with this configuration.
 */
 int methods;
 /**
 * The device type associated with the configuration.
 *
 * Must be set for AV_CODEC_HW_CONFIG_METHOD_HW_DEVICE_CTX and
 * AV_CODEC_HW_CONFIG_METHOD_HW_FRAMES_CTX, otherwise unused.
 */
 enum AVHWDeviceType device_type;
} AVCodecHWConfig;

• enum AVPixelFormat (*get_format)(struct AVCodecContext *s, const enum AVPixelFormat * fmt);
  这是一个回调函数，它的作用就是告诉解码器codec自己的目标像素格式是什么。在上一步骤获取到了硬解码器codec可以支持的目标格式之后，就通过这个回调函数告知给codec，具体做法：

enum AVPixelFormat get_hw_format(struct AVCodecContext *s, const enum AVPixelFormat *fmt) {
 for (const enum AVPixelFormat *p = fmt; *p != -1; p++) {
 if (*p == hw_pix_fmt) return *p;
    }
 return AV_PIX_FMT_NONE;
}

我们也可以通过阅读AVCodec结构内对于这个回调函数的定义，可以知道：

1. 1. fmt是这个解码器codec支持的像素格式，且按照质量优劣进行排序；
   2. 如果没有特别的需要，这个步骤是可以省略的。内部默认会使用“native”的格式。

* callback to negotiate the pixelFormat
 * @param fmt is the list of formats which are supported by the codec, it is terminated by -1 as 0 is a valid format, the formats are ordered by quality. The first is always the native one.
 * @note The callback may be called again immediately if initialization for the selected (hardware-accelerated) pixel format failed.
 * @warning Behavior is undefined if the callback returns a value not in the fmt list of formats.
 * @return the chosen format
 * - encoding: unused
 * - decoding: Set by user, if not set the native format will be chosen.

硬解码Step3. 准备和打开硬解码

• int av_hwdevice_ctx_create(AVBufferRef **pdevice_ref, enum AVHWDeviceType type, const char *device, AVDictionary *opts, int flags)
  这个函数的作用是，创建硬件设备相关的上下文信息AVHWDeviceContext，包括分配内存资源、对硬件设备进行初始化。
  准备好硬件设备上下文AVHWDeviceContext后，需要把这个信息绑定到AVCodecContext，就可以像软解一样的流程执行解码操作了。

硬解码Step4. 取回数据

按照一般软解的流程，在调用avcodec_receive_frame()之后，得到的数据其实还在硬件模组/芯片上，也就是说，如果是用CUDA解码，数据是在显存上（或者说是在显卡encoder/decoder的buffer上）的。对于很多应用而言，解码之后往往还要进行后续操作，比如保存成一幅幅图片之类的，那么就需要把数据取回。

• int av_hwframe_transfer_data(AVFrame *dst, const AVFrame *src, int flags)
  这个函数是负责在cpu内存和硬件内存（原文是hw surface）之间做数据交换的。也就是说，它不但可以把数据从硬件surface上搬回系统内存，反向操作也支持；甚至可以直接在硬件内存之间做数据交互。

III. FFMPEG硬解码的问题

问题1：如果要转成硬解码不直接支持的像素格式怎么做？

回答：硬解码不直接支持，那么希望在解码后直接得到是不可能的。实际的做法主要提供2种最常见的：

1. 目标格式用硬解格式，接着通过av_hwframe_transfer_data()转到内存，最后通过sws_scale()完成。
2. 目标格式用NV12（大部分硬解码都支持），接着把AVFrame的数据通过av_image_copy_to_buffer()拷贝出来，最后用opencv工具做转换。

以上提供的两种办法，在最后一步都是用CPU完成的，如果有更好的办法，欢迎留言或者私信交流。

笔者在这里踩过一些坑：

坑1：直接通过回调函数让解码器codec目标像素格式设置为自己需要的格式，比如BGR24。结果马上就报错了，解码根本执行不起来。

坑2：不做av_hwframe_transfer_data()直接sws_scale()，然后就coredump了。

问题2：数据在硬件设备和系统内存直接搬运，有没有更好的办法？

回答：看情况而定。一般来说经常建议采用av_hwframe_transfer_data()，这个函数内部会去调用硬解码内部的数据拷贝做搬运，但是实际效果往往视具体实现而异。比如笔者之前在做qsv的时候发现这个函数极其占用CPU资源（之后和Intel一起修复了这个问题）；而在使用CUDA的时候，性能是可以接受的。

在上一问题的第2种解决方案中，如果你需要的格式正好是硬解码codec支持的，那么直接设置为这个目标格式，最后用av_image_copy_to_buffer()拷贝出来，可以省去av_hwframe_transfer_data()。

问题3：怎么知道硬件设备支持哪些目标像素格式？

回答：av_hwdevice_get_hwframe_constraints()！

这个函数可以获取到这个硬件设备的限制，如最大、最小长宽和目标像素格式。

写在后面

笔者在接触了2个平台的硬解码之后，发现他们各自的特性都不相同。而且，除了往更多的平台做扩展、探究和实践之外，硬解码工作实际上也有很多深度可挖掘的课题：

1. 除了使用FFMPEG原生的硬解码器codec，其实也可以用户自己使用FFMPEG+厂商提供的编解码API共同完成；
2. 如果是FFMPEG没有支持的硬解码方案，也可以自己在FFMPEG源码上增加hw相关的文件做集成。
3. ... ...

本文如有任何纰漏或者不正确的地方，欢迎补充和纠正。也欢迎一起交流技术问题。:)
