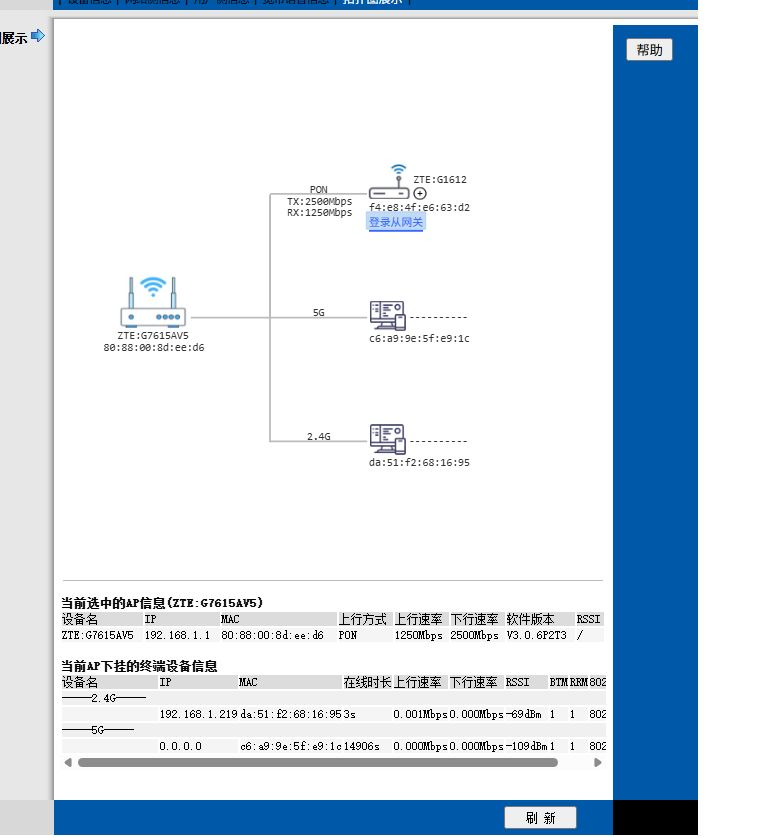

在我的图中是我家网络的拓扑图，帮我解释一下这个网络，我尤其不知道到底哪个作为路由器，哪个作为网关，同时，这里从网关是什么？

根据您提供的两张图片和设备描述，您家中的网络拓扑是典型的 中国移动 FTTR（Fiber to The Room）全光组网方案，具体架构和角色解析如下：

📡 一、设备角色定位

设备型号 功能角色 网络层级 关键证据

ZTE:G7615AV5 主光猫（光网关） 核心层 1. IP地址 192.168.1.1（默认网关）
2. 显示PON上行速率（TX/RX：2500/1250Mbps）

ZTE:G1612 从光网关（子设备） 扩展层 1. 图片标注 “登录从网关”
2. 第二张图显示 桥接模式（WAN状态为桥接）

✅ 结论：

• 主光猫（网关） = ZTE:G7615AV5（承担拨号、路由、NAT核心功能）

• 从光网关 = ZTE:G1612（仅作为光纤中继扩展信号）

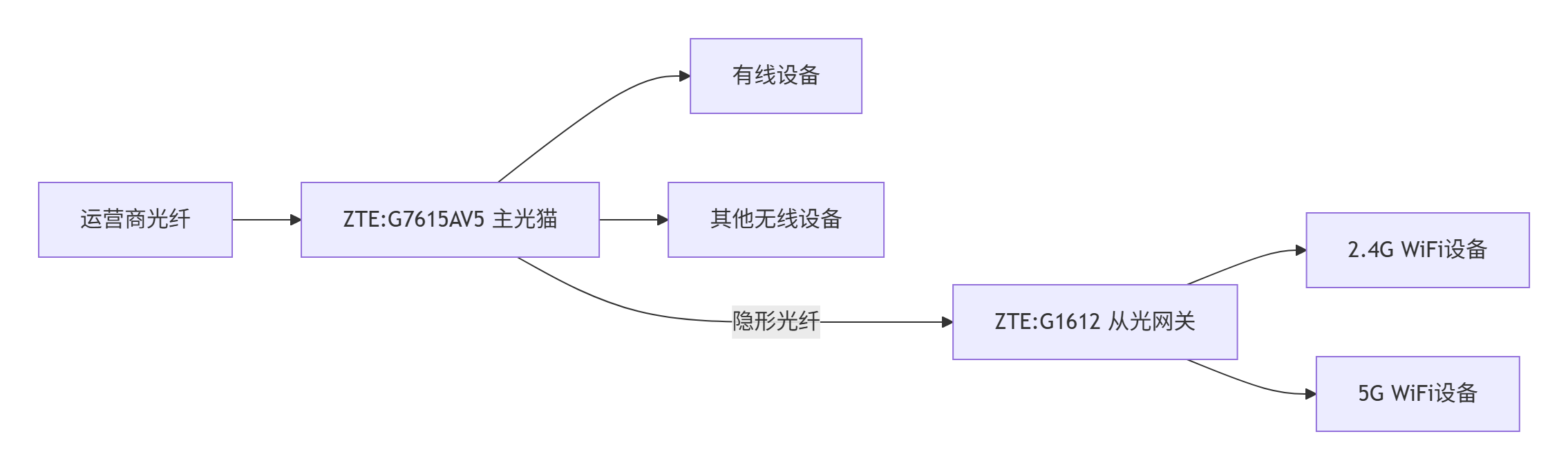

🔌 二、组网架构解析

核心原理：

1. 主光猫（G7615AV5）
   • 直接连接运营商入户光纤，完成 光电转换 + PPPoE拨号 + 路由（生成 192.168.1.0/24 局域网）。

   • 通过内置WiFi 6（5G频段）和LAN口提供网络接入。

2. 从光网关（G1612）
   • 纯桥接模式（第二张图已确认）：仅通过光纤接收主光猫信号，不做路由处理（无NAT/DHCP）。

   • 功能相当于 “带WiFi的AP交换机”，扩展主光猫的覆盖范围（如房间死角）。

❓ 三、什么是“从网关”？

在FTTR方案中：
• 主光猫：核心网关（控制所有设备的上网权限和IP分配）。

• 从光网关：光纤级联的 子节点（依赖主网关数据转发），本质是 光信号中继器 + WiFi热点扩展。

⚠️ 注意：从网关的无线名称（如 CMCC-1401）虽独立显示，但实际由主光猫统一管理（后台可设置漫游）。

🔧 四、当前网络的工作状态

1. 主光猫（G7615AV5）

   • 5G频段：连接终端（MAC: c6:a9:9e:5f:e9:1c），但因RSSI -109dBm 信号极弱（需靠近主光猫）。

   • 2.4G频段：终端 51:51:2… 信号正常（RSSI -69dBm）。

   • 性能瓶颈：终端下行速率显示为0，可能因信号差或设备闲置（在线3秒）。

2. 从光网关（G1612）

   • 桥接模式生效：所有终端IP均由主光猫分配（192.168.1.x）。

   • 无线扩展：开启双频WiFi（名称 CMCC-1401），但用户实际连接到主光猫热点（因信号更强）。

🛠️ 五、优化建议

1. 从网关信号优化：
   • 检查G1612光纤接口是否插紧（影响中继质量）。

   • 登录主光猫后台（192.168.1.1），开启 “FTTR漫游” 功能（切换热点更流畅）。

2. 5G频段连接问题：
   • 将设备（MAC: c6:a9:9e:5f:e9:1c）移至主光猫3米内测试速率。

3. 管理建议：
   • 主光猫地址：192.168.1.1（管理所有设备）

   • 从网关地址：192.168.1.199（仅查看状态，无路由功能）

💡 总结：您的网络是高性能FTTR架构，主光猫（G7615AV5）为核心路由器，从网关（G1612）为光纤延伸热点，两者协同实现全屋千兆覆盖。

你的回答是正确的，我看了两个光猫似乎是按照你说的进行连接的，但我有以下疑惑的地方：从光网关（G1612）​​​​纯桥接模式​​（第二张图已确认）：仅通过光纤接收主光猫信号，不做路由处理（无NAT/DHCP）。功能相当于 ​​“带WiFi的AP交换机”​​，扩展主光猫的覆盖范围（如房间死角）。 这里从光网关为什么要通过光纤接收主光猫的信号，不是主光猫已经将光纤信号转为电信号了吗？这样是不是多此一举？还是因为从光网关本身就是一个完整的光猫（附带有路由器），必须接收光信号？还有就是，是不是两个光猫都会发送5G和2.4G频段wifi信号？还是分开发送的？以及CMCC-1401是两个光猫都有，还是单独一个光猫发送的？因为有两个ssid分别为CMCC-1401和CMCC-1401-5G

根据您提供的拓扑图和设备配置信息，您家中部署的是中国移动的 FTTR（光纤到房间）全光组网方案。以下是针对您疑惑的逐层解析：

一、从光网关（G1612）为何通过光纤接收主光猫信号？

核心原因：全光组网的本质是光纤延伸

1. 主光猫的输出仍是光信号
   • 主光猫（G7615AV5）的 PON口（光口） 输出的是特定波长的 光信号（如1310nm或1577nm），而非电信号。

   • FTTR要求将光纤延伸至每个房间，因此主光猫需通过光纤（而非网线）连接从光网关。

2. 从光网关的角色是“光AP”
   • 从光网关（G1612）不是独立光猫，而是依赖主光猫的 下级光中继设备：

   ◦ 功能：接收主光猫的光信号 → 解码为电信号 → 通过WiFi/网口分发给终端。

   ◦ 无独立拨号/NAT：第二张图显示其工作模式为 桥接（Bridge），证明它仅作为透明传输设备。

3. 为何不直接用电口连接？
   • 带宽瓶颈：若主光猫用电口（千兆网口）连接从设备，最大带宽仅1Gbps，而光纤可支持2.5Gbps甚至10Gbps。

   • 信号无损：光纤传输无电磁干扰，适合长距离（例如别墅跨楼层）。

✅ 结论：

G1612本质是“带光电转换功能的WiFi扩展器”，必须接收光信号以实现全屋真千兆覆盖，并非多此一举。

二、WiFi信号覆盖逻辑（SSID：CMCC-1401）

1. 两个光猫都会发射双频WiFi

   设备 2.4GHz WiFi 5GHz WiFi 说明
   主光猫 G7615 CMCC-1401 CMCC-1401-5G 默认主动广播双频信号
   从光网关 G1612 CMCC-1401 CMCC-1401-5G 与主设备同名，支持无缝漫游

2. SSID命名规则

   • CMCC-1401：代表 2.4GHz频段（两台设备均广播此名称）。

   • CMCC-1401-5G：代表 5GHz频段（两台设备均广播此名称）。

   • 目的：同名SSID便于终端设备自动切换热点（需开启802.11k/v/r漫游协议）。

3. 终端连接逻辑

   • 当您在客厅时，手机可能连接 主光猫的5G频段（CMCC-1401-5G）。

   • 走到卧室时，手机会自动切换到 从光网关的5G频段（同名SSID），过程中IP不变（由主光猫统一分配）。

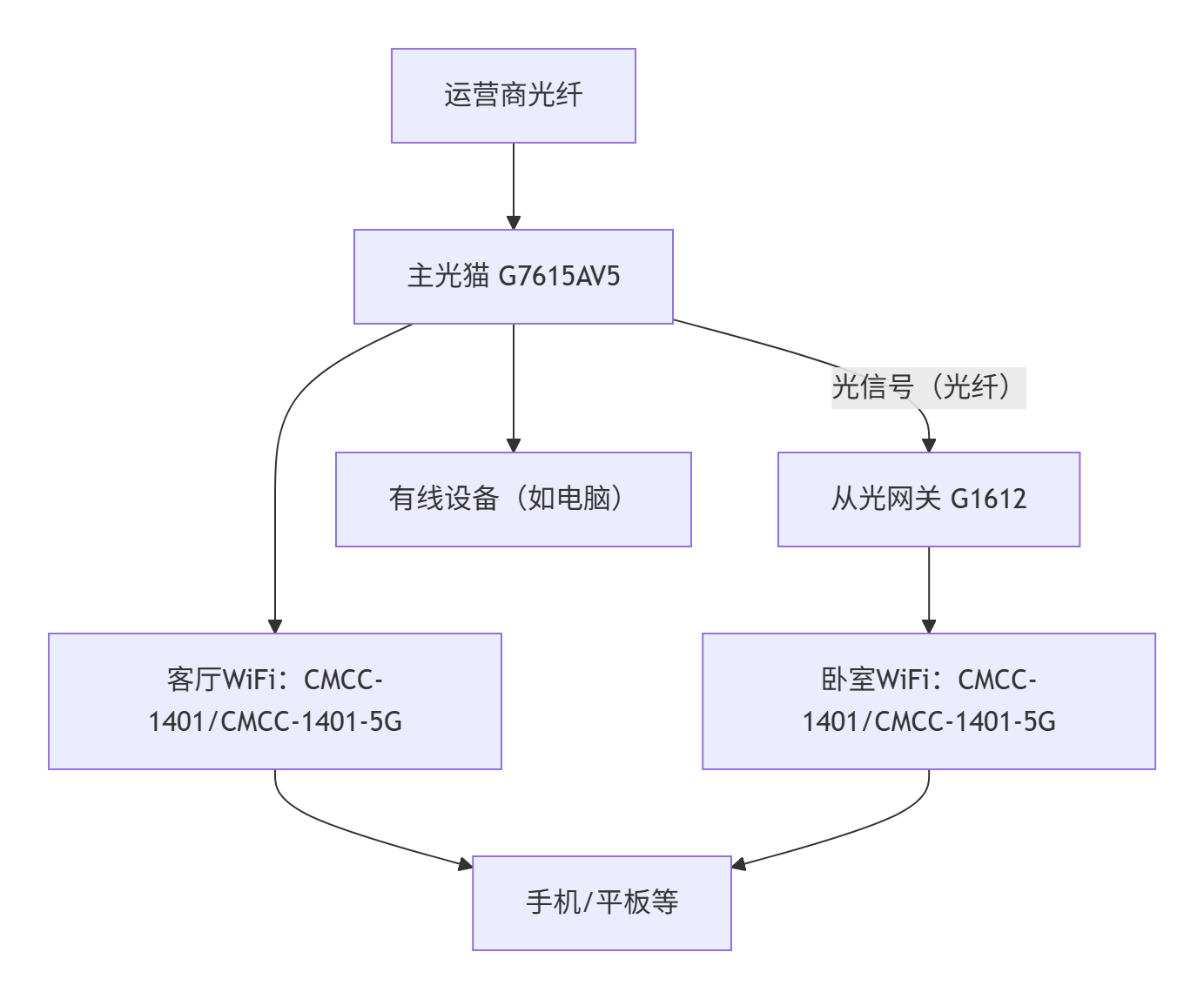

三、您家网络的完整工作流程

关键点验证：

1. 网关角色：
   • 主光猫（G7615） 是唯一网关（IP：192.168.1.1），负责拨号、路由、NAT、DHCP。

   • 从光网关（G1612） 是桥接设备（IP：192.168.1.199），无路由功能。

2. WiFi管理：
   • 两台设备的WiFi名称和密码由主光猫统一同步配置，从网关仅执行信号发射。

四、为何您的终端显示弱信号？

• 主光猫的5G频段信号差（RSSI: -109dBm）：

因5GHz穿墙能力弱，该终端可能距离主光猫较远或有墙体遮挡。
• 解决方案：

1. 将终端移动到主光猫附近，或连接 从光网关的WiFi（卧室区域信号更强）。
2. 登录主光猫后台（192.168.1.1），检查是否开启 “FTTR智能漫游”（确保终端自动切换热点）。

总结

疑问 答案

从光网关为何用光纤？ 主设备输出光信号，从设备需光纤中继以实现全屋真千兆。

两个光猫的WiFi关系 均广播同名双频信号（CMCC-1401 / CMCC-1401-5G），支持无缝漫游。

网关是哪个？ 主光猫（G7615）是唯一网关，从设备（G1612）是桥接AP。

弱信号问题 5GHz穿墙差，建议连接就近热点或优化设备位置。

⚙️ 操作建议：

登录主光猫管理页（192.168.1.1），在 “FTTR管理” 中查看主从设备协作状态，并开启 “快速漫游” 功能提升切换效率。
