一、基本介绍

项目名：
基于单片机的智能灯控系统设计
基于单片机的智能语音蓝牙灯控系统设计
基于单片机的寝室声控灯设计
基于单片机的智能灯设计
基于单片机的语音声控灯系统设计

项目名：灯控
项目编号：mcuclub-jj-044
单片机类型：STC89C52
具体功能：
1、通过语音识别控制灯的开和关
2、通过蓝牙可远程控制灯的开和关、并能设定开灯时长（小时加、小时减、分钟加、分钟减）
3、通过舵机真正控制灯的开和关

二、资 料总览

实物资料

仿真资料

三、51单片机部分资料展示

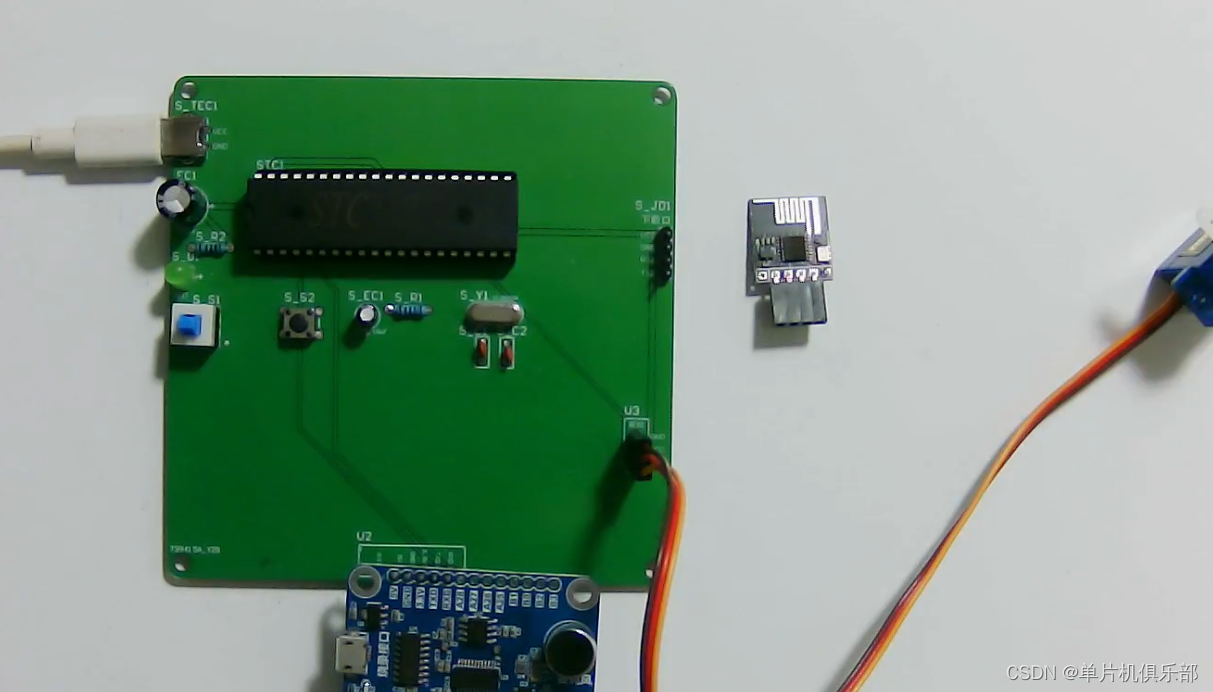

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

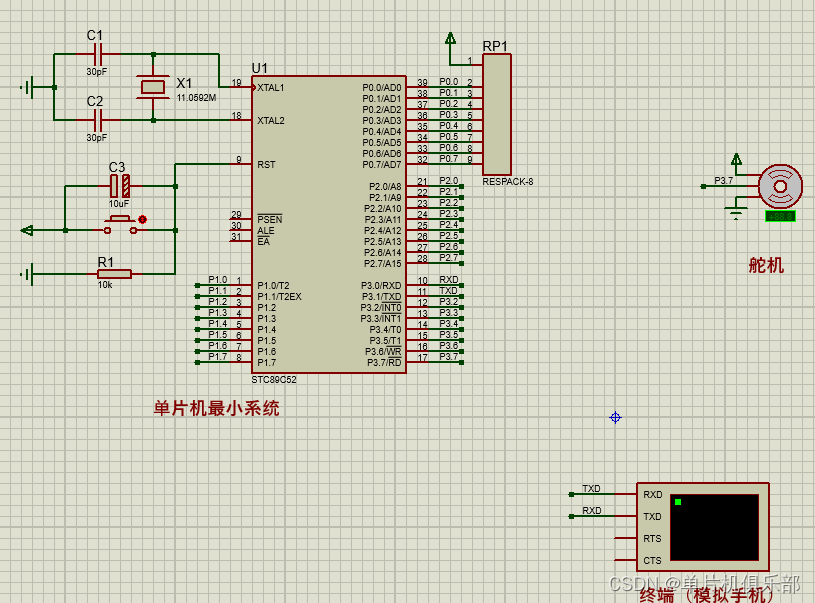

2、仿真图展示

仿真软件版本：proteus8.9
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

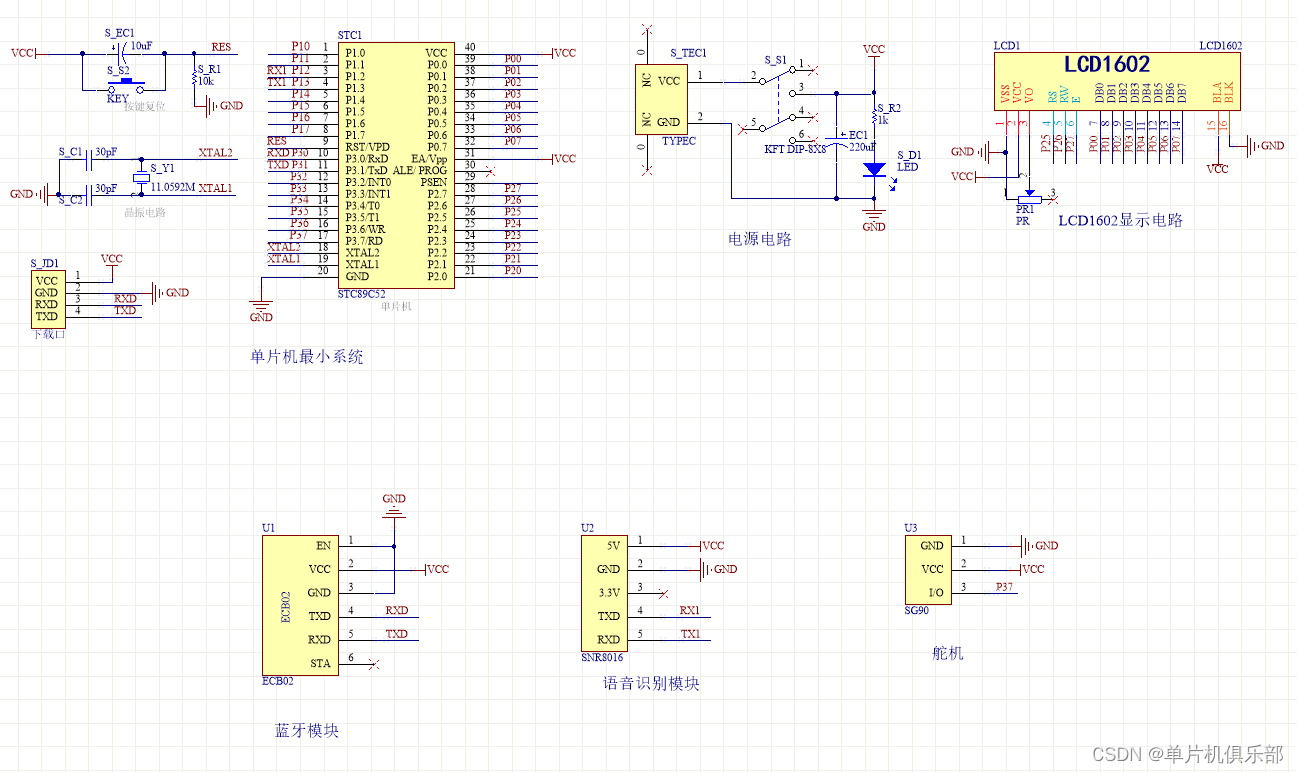

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

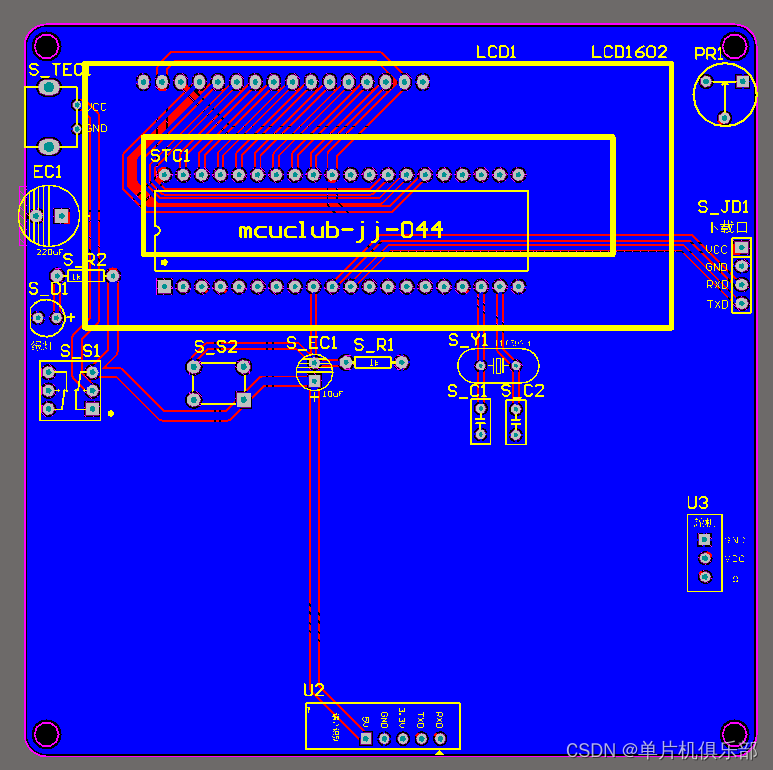

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

四、32单片机部分资料展示

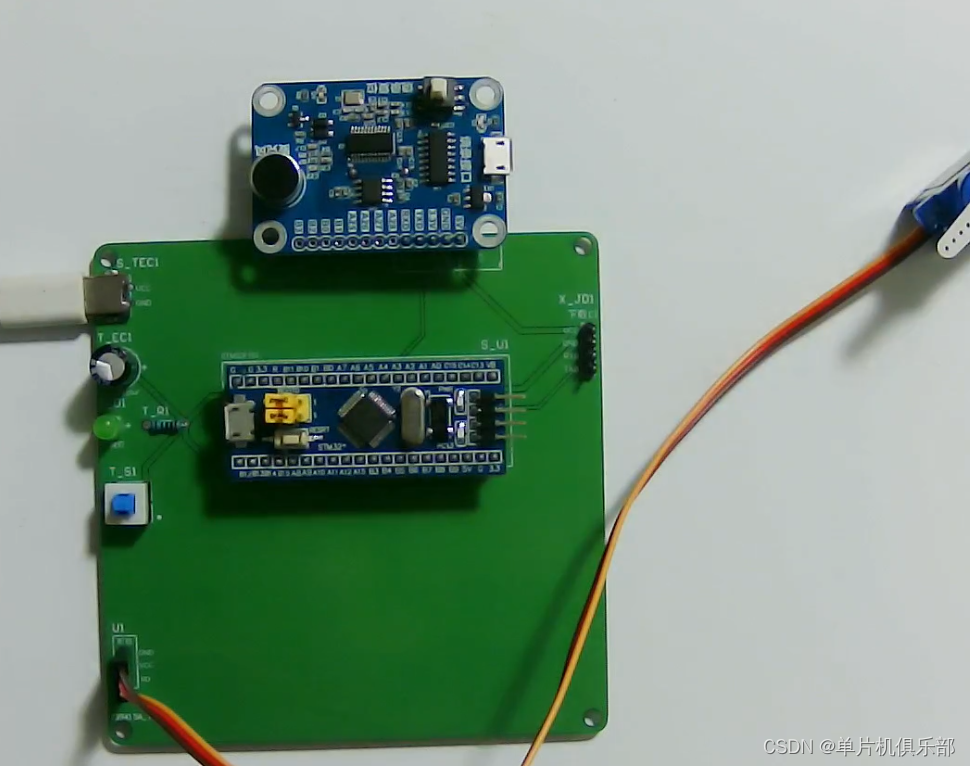

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

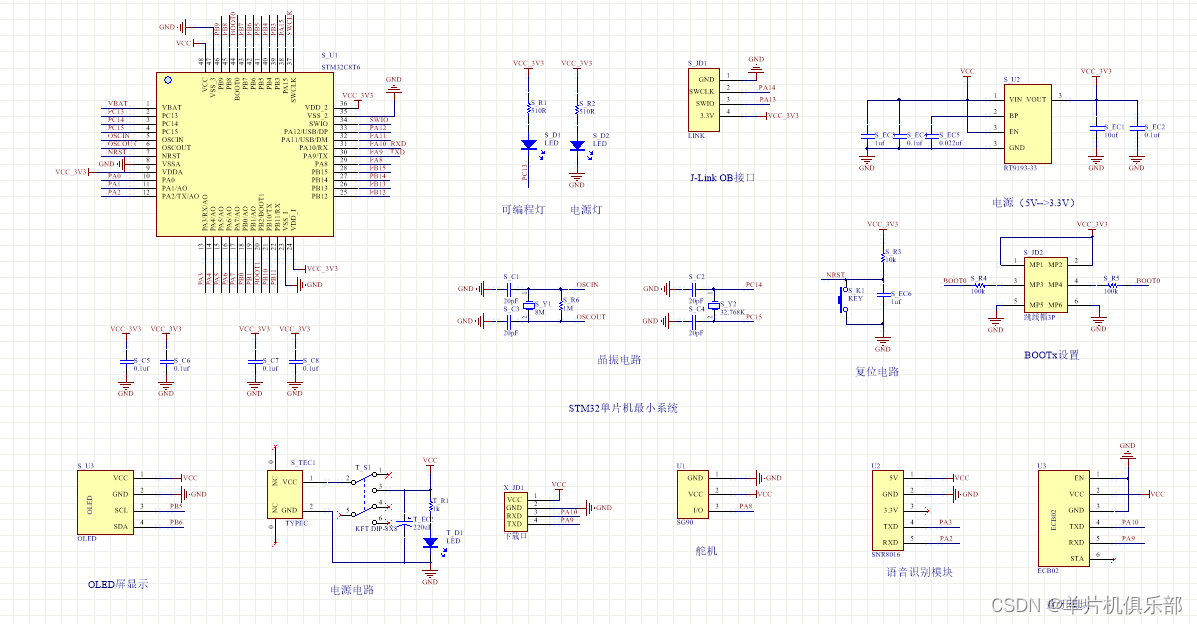

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

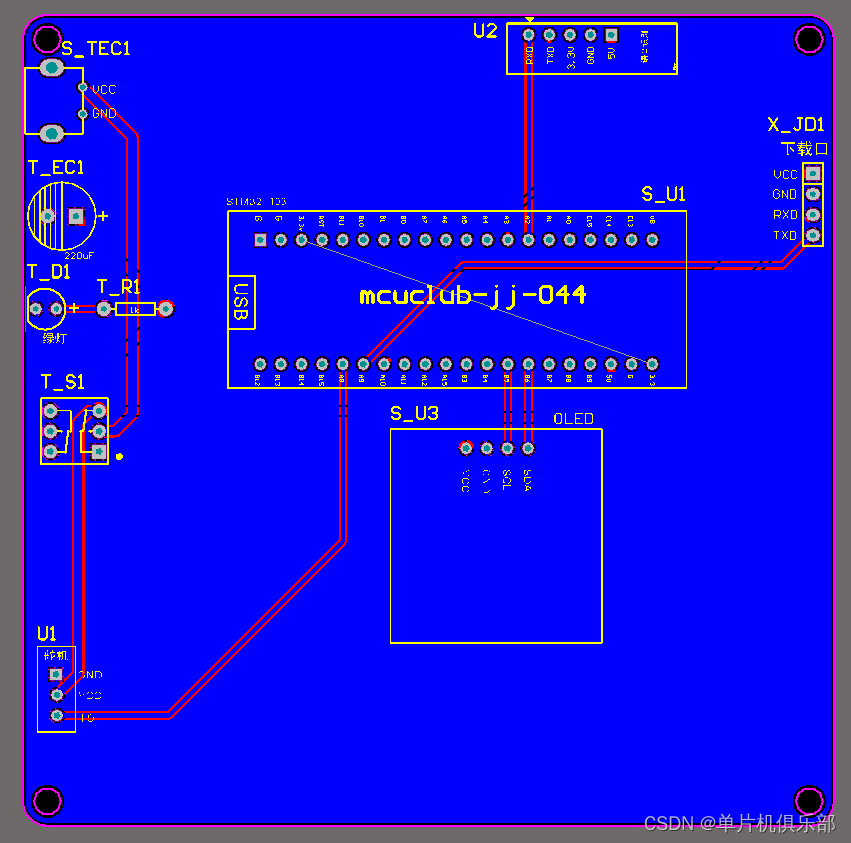

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

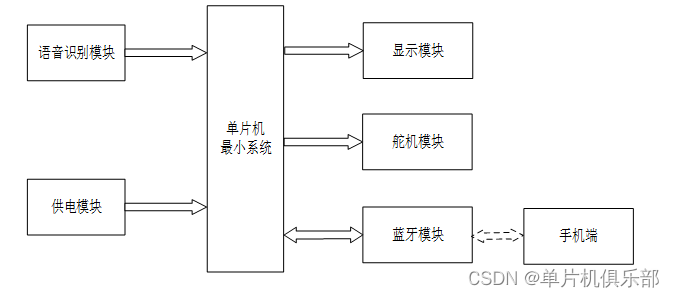

五、系统框图

绘制软件：VISIO

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由两部分组成，第一部分是语音识别模块，通过语音识别控制灯的开和关；第二部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是舵机模块，通过舵机真正控制灯的开和关；第三部分是蓝牙模块，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

六、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******处理函数
*****/
void Manage_function(void)
{
if(time_all == 0 && flag_dj == 1) //定时到达，舵机转为0°，关灯
{
motor_duoji_cout = 1830; //舵机转为90°，关灯
TIM_SetCompare1(TIM1,motor_duoji_cout); //设置定时器pwm值
flag_dj = 0;
flag_manu = 0;
}
else if(flag_manu == 1) //未定时或定时未到达
{
if(flag_switch == 0)
{
motor_duoji_cout = 1830; //舵机转为90°，关灯
TIM_SetCompare1(TIM1,motor_duoji_cout); //设置定时器pwm值
}
else
{
motor_duoji_cout = 1930; //舵机转为180°，开灯灯
TIM_SetCompare1(TIM1,motor_duoji_cout); //设置定时器pwm值
}
}
}
