前言

看过前几篇文章的小伙伴都知道我是只分享做题思路的，具体的代码实现的话，有需要再发邮箱给我。

那么，我们开始分析第十届省赛的题目吧。这届题目相对来说还是比较简单的，直接看着题目就能码甚至都不用画思维导图，但我还是建议各位在做工程题目时可以养成画思维导图的习惯，这样在敲代码的时候会顺畅很多。

思维导图

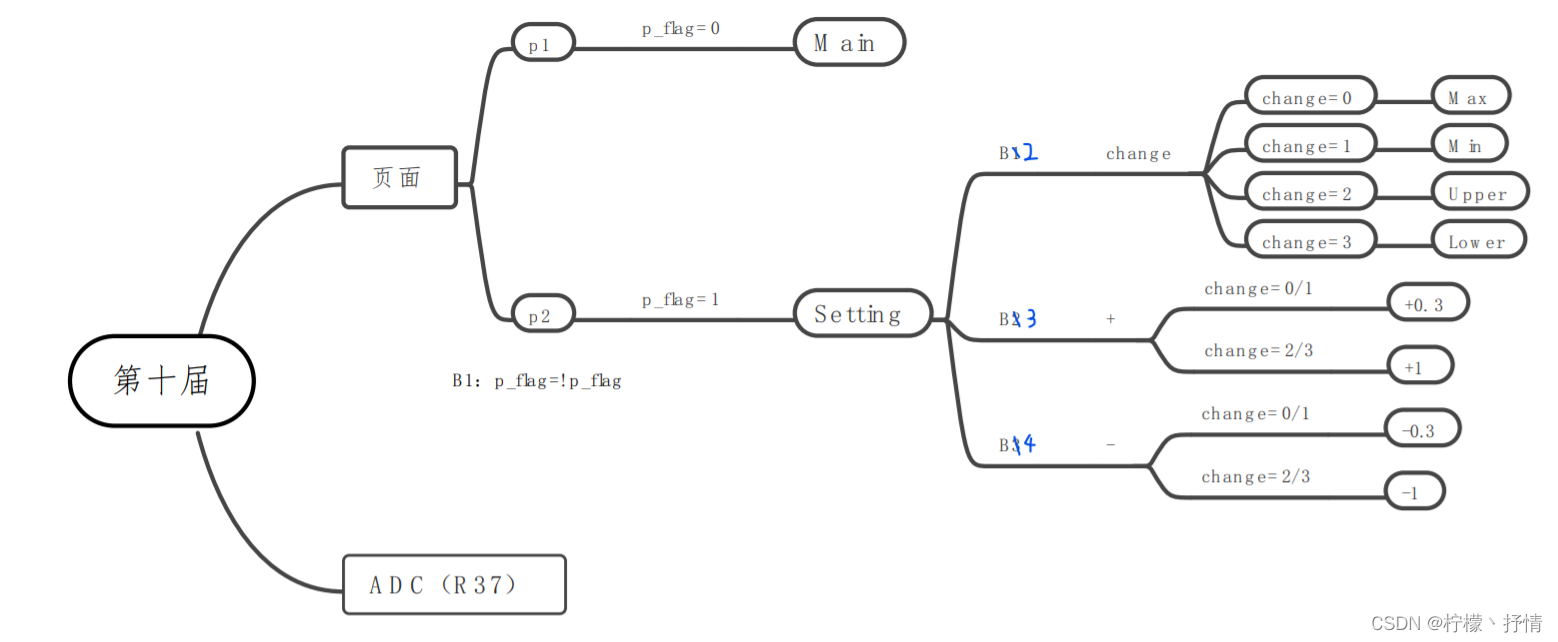

根据题意我们可以画出以下思维导图来辅助我们进行功能实现。

页面

页面切换

首先便是简单的页面切换，用一个bool类型的p_flag变量即可，按键B1负责实现p_flag的取反（在0和1之间），便可实现页面切换。

setting界面

内设有三个用按键实现的功能，注意，B2~4三个按键只在setting界面下有效，即p_flag==1时，可实现按键功能。

B2是选择按键，用int类型的变量%4即可循环切换。B3、B4是变量加、减按键。注意一个小细节，B3“加”按键时，对于min不可以大于max（min<=max），同理B4“减”按键时，max不可以小于min（max>=min）。

ADC校准

ADC使用久之后会出现部分偏差，若不进行校准的话，模拟电压输出最高仅能达到3.25（达不到3.3）。那么校准方式也比较简单了，用一个函数即可。

//在ADC使用前加上下列函数。（hadc2是因为R37使用的是ADC2通道）
HAL_ADCEx_Calibration_Start(&hadc2,ADC_SINGLE_ENDED);

其他处理

解决LED与LCD的使用冲突

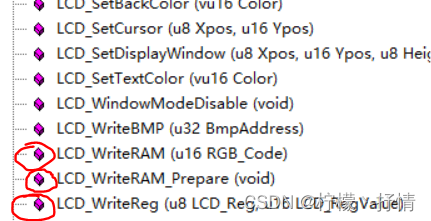

在lcd.c中找到下列三个函数

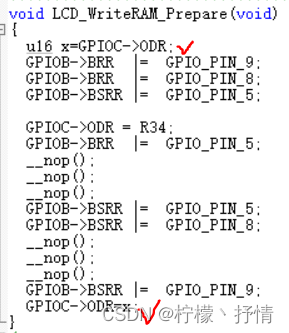

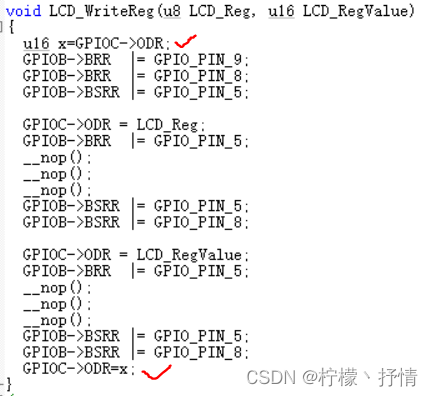

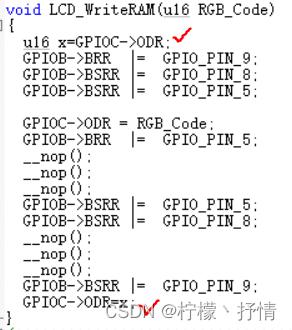

在每个函数的开头和结尾分别进行一次处理，即在使用前先存下寄存器的状态，每次使用完成后将寄存器的状态重置，便可避免使用完lcd后对led的影响。

定时器LED闪烁

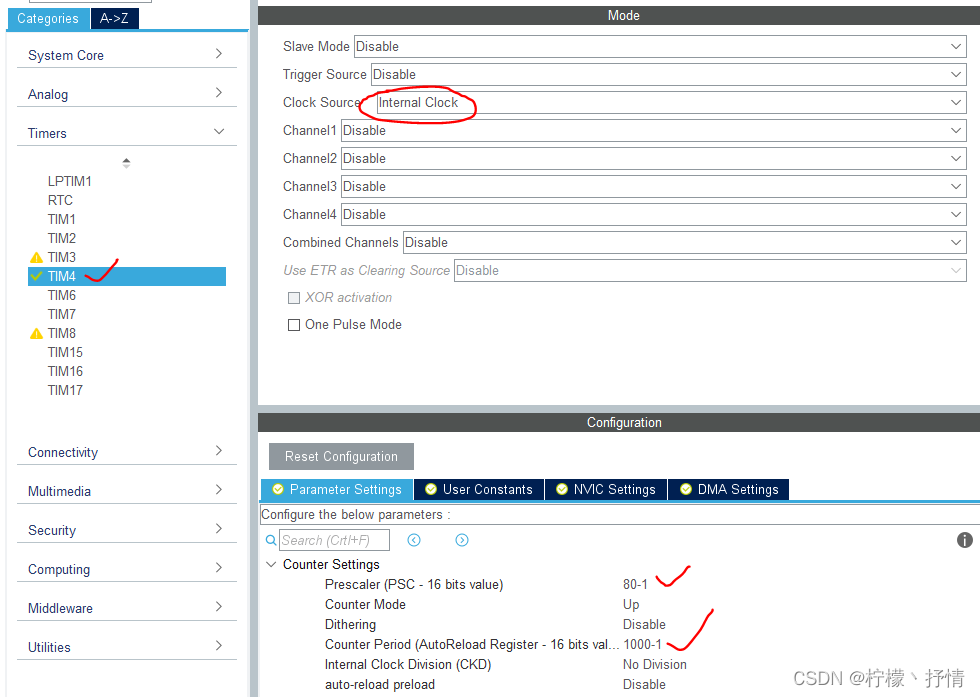

通过设置定时器（以TIM4为例），下列设置的是1ms扫描一次。

在中断处理函数中（注意关键词，中断处理，因此你需要将NVIC Settings里中断处理勾选上）。

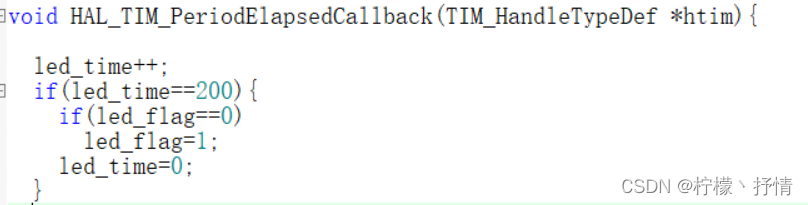

接下来可设置led_time计时，当时间达到200ms时反转led标志位，同时时间归0重新开始计时。

而在led的处理中，注意使用后一定要将led_flag标志位归0，才可达到闪烁效果，否则将会处于常亮状态。

If(led_flag==1){

         //led亮

         Led_flag=0;

}else{

         //led灭

}

总结

至此，本次分析便到此结束，一部分模块已经实现，剩下的只需要利用这些“积木”搭出房子即可。若需源代码可以私聊或评论留下邮箱。
