近期基于Metallux ME501/ME505陶瓷压力传感器模组和NSA2862物联网调理芯片设计一款工业级压力传感器，并使用华大半导体HC32L136 MCU实现控制，特将项目心得与体会分享给各位朋友，目前全网仅此一篇，请多多支持~

1、项目概述

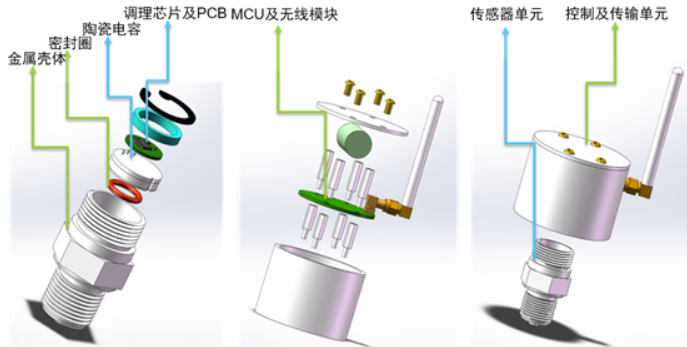

本项目传感器基于Metallux ME501/ME505陶瓷压力传感器模组和纳芯微NSA2862物联网调理芯片，微控制器基于华大半导体HC32L136，在保证高性能的前提下，支持待机与休眠唤醒，具备超低的功耗，可连续工作10年而无需更换电池，可大规模应用在智慧城市、工业物联网等领域。

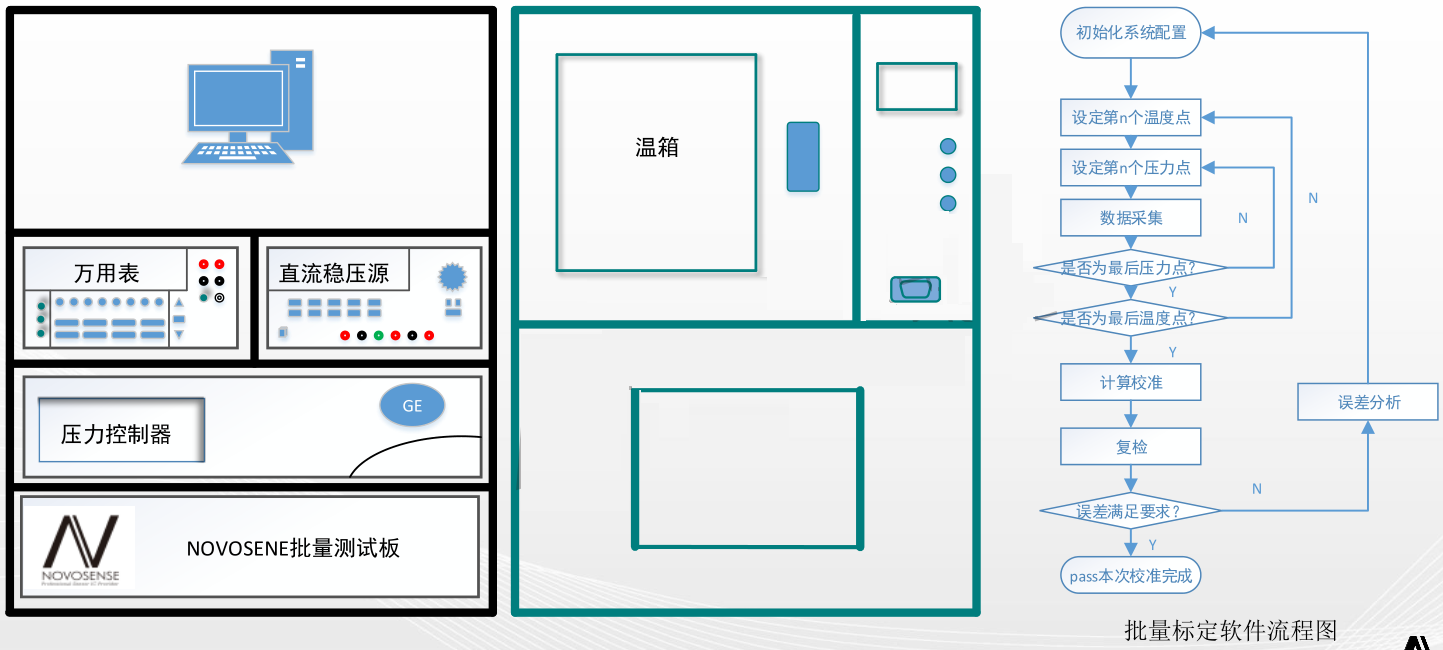

项目的测量、校准、评估和设计这里参照于纳芯微电子传感器解决方案实现，没办法，工业级传感器设计就是烧钱啊。

2、模组简介

2.1、NSA2862物联网专用桥式传感器调理芯片

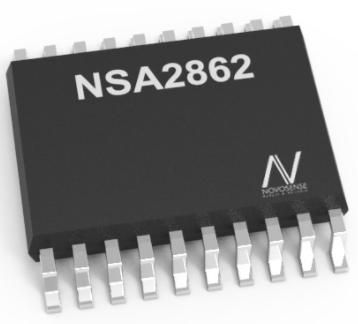

NSA2862是一颗专门针对物联网应用推出的用于阻式或者电压型传感器，例如阻式压力传感器，热电偶，RTD等传感器的超低功耗信号调理专用芯片。NSA2862集成了24位主信号测量通道和24位辅助温度测量通道，传感器校准逻辑，双路恒流源等电路，支持I2C、SPI或者OWI输出。通过内置的MCU，NSA2862支持对传感器的零点，灵敏度的二阶温度漂移校准以及最高三阶的非线性校准，校准精度可以达到0.1%以内，其校准系数存储于一组EEPROM中，芯片结构如下所示：

参数特性所示所示：

• 超低待机功耗：<100nA
• 低温漂内置参考电压
• 高精度 1X~256X增益可变仪表放大器
• 24位 ADC用于主信号测量
• 24位 ADC用于温度测量
• 支持内置温度传感器和外部温度传感器
• 双路恒流源输出
• 1X~8X ADC数字增益
• 多种 ODR 设置，支持 50/60Hz 工频抑制
• 基于内置 MCU的通用传感器校准逻辑
• EEPROM，可多次编程
• 支持 SPI和 I2C及OWI接口
• 封装：TSSOP20
• 工作温度范围：-40℃~105℃

。。。。。。。。。。。。。。。。。

版权原因，完整文章，请参考如下：工业级压力传感器设计及实现（华大半导体HC32L136） ME501+NSA2862 纳芯微 HC32L136 I2C通信 国产MCU 物联网
