MQTTX Project

1 介绍

使用springboot推荐的启动方式 java -jar app.jar，使用 mvn clean package 打包，这种方式需要修改配置文件(resources/application.yml)中 redis 地址和端口。

mqttx default redis 连接使用的配置：localhost:6379， 无密码

基于 docker 容器化部署，这个就比较简单，具体的步骤见

中间件依赖：

[x] redis

其他依赖：

项目使用了 lombok，使用 ide 请安装对应的插件

举例：idea 需要安装插件 Lombok, settings > Build,Execution,Deployment > Compiler > Annotation Processor 开启 Enable annotation processing

我在云端部署了一个 mqttx 单例服务，可供功能测试：

不支持 ssl

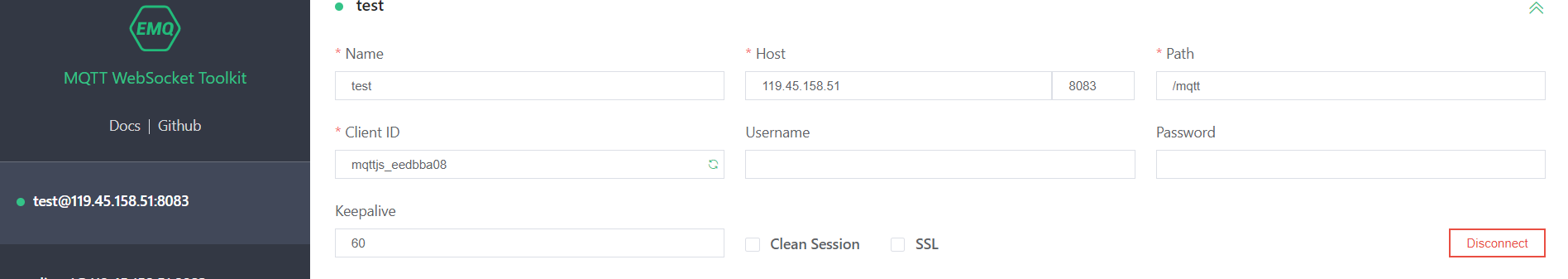

开启了 websocket, 可通过 http://tools.emqx.io/ 测试，仅需将域名修改为：119.45.158.51(端口、地址不变)

支持 共享订阅功能

部署版本 v1.0.4.RELEASE

2 架构

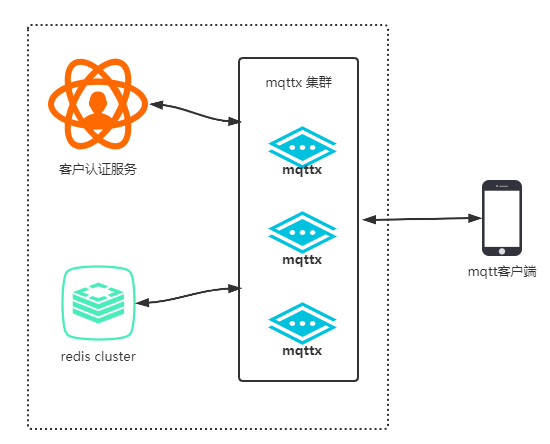

mqttx支持客户端认证、topic 发布/订阅鉴权功能，如果需要配套使用，建议的架构如下图：

客户认证服务由使用者自行实现

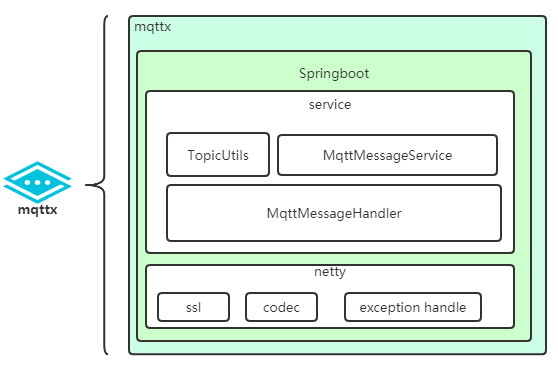

内部实现框架关系(仅列出关键项)：

2.1 目录结构

├─java

│ └─com

│ └─jun

│ └─mqttx

│ ├─broker mqtt 协议实现及处理包

│ │ ├─codec 编解码

│ │ └─handler 消息处理器(pub, sub, connn, etc)

│ ├─config 配置，主要是 bean 声明

│ ├─constants 常量

│ ├─consumer 集群消息消费者

│ ├─entity 实体类

│ ├─exception 异常类

│ ├─service 业务服务(用户认证, 消息存储等)接口

│ │ └─impl 默认实现

│ └─utils 工具类

└─resources 资源文件(application.yml 在此文件夹)

└─tls ca 存放地址

3 容器化部署

为了方便项目快速的部署，引进 docker

执行本地部署动作前，需要先下载docker。

docker-compose 文件中写死了端口映射(1883, 8083)， 如果你修改了 mqttx 的端口配置，则 docker-compose.yml 中也应修改

通过IDE提供的打包功能将项目打包为 target/*.jar

进入 dockerfile 同级目录，执行 docker build -t mqttx:v1.0.4.RELEASE .

执行 docker-compose up

4 功能说明

4.1 qos 支持

[x] qos0

[x] qos1

[x] qos2

为支持 qos1、qos2，引入 redis 作为持久层，这部分已经封装成接口，可自行替换实现(比如采用 mysql)。

4.2 topicFilter 支持

支持多级通配符 #与单级通配符 +，不支持通配符 $

不支持以 /结尾的topic，比如 a/b/，请改为 a/b。

其它规则见 mqtt v3.1.1 4.7 Topic Names and Topic Filters

ps：实际上 mqttx 仅对订阅 topicFilter 进行校验，publish 的 topic 是没有做合法性检查的。

当 topic 安全功能开启后，客户端只允许发布消息到被授权的主题

举例：

topicFilter

match topics

/a/b/+

/a/b/abc, /a/b/test

a/b/#

a/b, a/b/abc, a/b/c/def

a/+/b/#

a/nani/b/abc

/+/a/b/+/c

/aaa/a/b/test/c

校验工具类为：com.jun.mqttx.utils.TopicUtils

4.3 集群支持

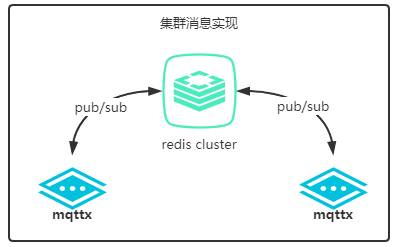

项目引入 redis pub/sub 分发消息以支持集群功能。如果需要修改为 kafka 或其它 mq ，需要修改配置类 ClusterConfig 及替换实现类 InternalMessageServiceImpl。

mqttx.cluster.enable：功能开关，默认 false

4.4 ssl 支持

开启 ssl 你首先应该有了 ca(自签名或购买)，然后修改 application.yml 文件中几个配置：

mqttx.ssl.enable：功能开关，默认 false，同时控制 websocket 与 socket

mqttx.ssl.key-store-location: 证书地址，基于 classpath

mqttx.ssl.key-store-password: 证书密码

mqttx.ssl.key-store-type: keystore 类别，如 PKCS12

resources/tls 目录中的 mqttx.keystore 仅供测试使用, 密码: 123456

4.5 topic 安全支持

为了对 client 订阅 topic 进行限制，加入 topic 订阅&发布鉴权机制:

mqttx.enable-topic-sub-pub-secure: 功能开关，默认 false

使用时需要实现接口 AuhenticationService ，该接口返回对象中含有 authorizedSub,authorizedPub 存储 client 被授权订阅及发布的 topic 列表。

broker 在消息订阅及发布都会校验客户端权限

支持的主题类型：

[x] 普通主题

[x] 共享主题

[x] 系统主题

4.6 共享主题支持

共享订阅是 mqtt5 协议规定的内容，很多 mq(例如 kafka) 都有实现。

mqttx.share-topic.enable: 功能开关，默认 true

格式: $share/{ShareName}/{filter}, $share 为前缀, ShareName 为共享订阅名, filter 就是非共享订阅主题过滤器。

目前支持 hash, random, round 三种规则

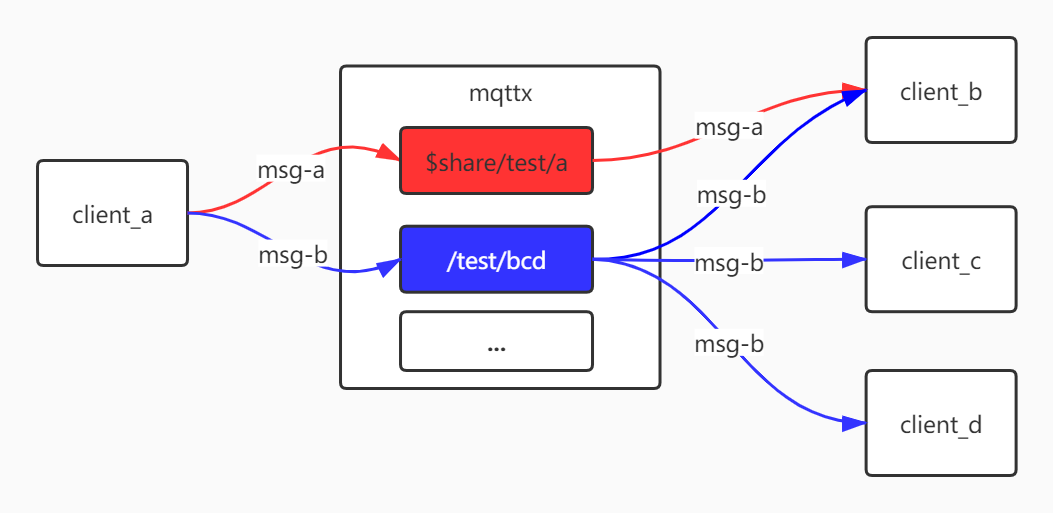

下图展示了共享主题与常规主题之间的差异:

msg-a 消息分发策略取决于配置项 mqttx.share-topic.share-sub-strategy

可以配合 cleanSession = 1 的会话，共享主题的客户端断开连接后会被服务端移除订阅，这样共享主题的消息只会分发给在线的客户端。

注意: mqtt3.1.1 协议规定当 cleanSession = 1 时，连接断开后与会话相关联的所有状态(不含 retained 消息)都会被删除(mqtt5 增加了会话超时设置，感兴趣的同学可以了解一下)。

mqttx v1.0.5.BETA 版本后(含)，cleanSession = 1 的会话消息保存在内存中，具备极高的性能.

If CleanSession is set to 1, the Client and Server MUST discard any previous Session and start a new one. This Session lasts as long as the Network Connection. State data associated with this Session MUST NOT be reused in any subsequent Session [MQTT-3.1.2-6].

The Session state in the Client consists of:

QoS 1 and QoS 2 messages which have been sent to the Server, but have not been completely acknowledged.

QoS 2 messages which have been received from the Server, but have not been completely acknowledged.

The Session state in the Server consists of:

The existence of a Session, even if the rest of the Session state is empty.

The Client’s subscriptions.

QoS 1 and QoS 2 messages which have been sent to the Client, but have not been completely acknowledged.

QoS 1 and QoS 2 messages pending transmission to the Client.

QoS 2 messages which have been received from the Client, but have not been completely acknowledged.

Optionally, QoS 0 messages pending transmission to the Client.

4.7 websocket 支持

支持

4.8 系统主题

客户端可通过订阅系统主题获取 broker 状态，目前系统支持如下主题：

topic

repeat

comment

$SYS/broker/status

false

订阅此主题的客户端会定期(mqttx.sys-topic.interval)收到 broker 的状态，该状态涵盖下面所有主题的状态值.

注意：客户端连接断开后，订阅取消

$SYS/broker/activeConnectCount

true

立即返回当前的活动连接数量

$SYS/broker/time

true

立即返回当前时间戳

$SYS/broker/version

true

立即返回 broker 版本

repeat:

repeat = false : 只需订阅一次，broker 会定时发布数据到此主题.

repeat = true : 订阅一次，broker 发布一次，可多次订阅.

注意：

topic 安全机制 同样会影响客户端订阅系统主题, 未授权客户端将无法订阅系统主题

系统主题订阅不会持久化

响应对象格式为 json 字符串：

{

"activeConnectCount": 2,

"timestamp": "2020-09-18 15:13:46",

"version": "1.0.5.ALPHA"

}

field

说明

activeConnectCount

当前活跃连接数量

timestamp

时间戳；(yyyy-MM-dd HH:mm:ss)

version

mqttx 版本

5 路线图

基于我个人的认知，mqttx 接下来可能的开发计划：

集群态考虑整合服务注册的功能，便于管理集群状态，可能会使用 consul，做不做看我后面的想法吧

bug fix and optimization，这个会一直继续的，不过主要靠使用和学习 mqttx 的同学反馈问题给我(没反馈我就当没有呗~摊手.jpg)

目前正在开发基于 vue2.0, element-ui 的 mqttx-admin 管理平台，mqttx 的功能更新会暂停一段时间(最近在看 mqtt5)。

项目开发过程中发现需要对 mqttx 做一些改动，但这些改动不应该 push 给 mqttx master(比如 topic 安全认证这个功能需要配合 mqttx-platform，我可能会引入 Retrofit 处理接口调用，其实可以用 feign，我觉的这两个都差不多)，我应该会开一个业务 branch 处理这个事情。话说 javascript 写项目可太爽了，以前怎么不觉得?

mqttx 还没压测过，算了，看心情吧~ (有同学帮忙不？)

netty 4.1.52.Final 支持了 mqtt5，em...

任何问题，请联系我。邮箱：85998282@qq.com.

6 附表

6.1 配置项

配置

默认值

说明

mqttx.version

取自 pom.xml

版本

mqttx.brokerId

1

应用标志, 唯一

mqttx.heartbeat

50s

初始心跳，会被 conn 消息中的 keepalive 重置

mqttx.host

0.0.0.0

监听地址

mqttx.soBacklog

512

tcp 连接处理队列

mqttx.enableTopicSubPubSecure

false

客户订阅/发布主题安全功能，开启后将限制客户端发布/订阅的主题

mqttx.enableInnerCache

true

发布消息每次都需要查询 redis 来获取订阅的客户端列表。开启此功能后，将在内存中建立一个主题-客户端关系映射, 应用直接访问内存中的数据即可

mqttx.redis.clusterSessionHashKey

mqttx.session.key

redis map key；用于集群的会话存储

mqttx.redis.topicPrefix

mqttx:topic:

主题前缀； topic client 映射关系保存

mqttx.redis.retainMessagePrefix

mqttx:retain:

保留消息前缀, 保存 retian 消息

mqttx.redis.pubMsgSetPrefix

mqttx:client:pubmsg:

client pub消息 redis set 前缀； 保存 pubmsg，当收到 puback 获取 pubrec 后删除

mqttx.redis.pubRelMsgSetPrefix

mqttx:client:pubrelmsg:

client pubRel 消息 redis set 前缀；保存 pubrel 消息，收到 pubcom 消息删除

mqttx.redis.topicSetKey

mqttx:alltopic

topic 集合，redis set key 值；保存所有的主题

mqttx.cluster.enable

false

集群开关

mqttx.cluster.innerCacheConsistancyKey

mqttx:cache_consistence

应用启动后，先查询 redis 中无此 key 值，然后在检查一致性

mqttx.ssl.enable

false

ssl 开关

mqttx.ssl.keyStoreLocation

classpath: tls/mqttx.keystore

keyStore 位置

mqttx.ssl.keyStorePassword

用户手动配置

keyStore 密码

mqttx.ssl.keyStoreType

pkcs12

keyStore 类别

mqttx.socket.enable

true

socket 开关

mqttx.socket.port

1883

socket 监听端口

mqttx.websocket.enable

false

websocket 开关

mqttx.websocket.port

8083

websocket 监听端口

mqttx.websocket.path

/mqtt

websocket path

mqttx.share-topic.enable

true

共享主题功能开关

mqttx.share-topic.share-sub-strategy

round

负载均衡策略, 目前支持随机、轮询、哈希

mqttx.sys-topic.enable

false

系统主题功能开关

mqttx.sys-topic.interval

60s

定时发布间隔

mqttx.sys-topic.qos

0

主题 qos.
