一、发文初衷

        在贴片机研发中，圆形识别是一个非常重要的课题，PCB的mark识别，BGA芯片对位的焊盘识别，带料的孔洞识别，吸嘴对准识别，换吸嘴机构定位识别，等等不胜枚举的场景中，都要用的圆形识别，圆形识别重要性可见一斑。

        “别人一开源，我们就自主”的无耻之徒，让有开源信仰的人们，深恶痛绝。“弯道超车”的谎言，就像皇帝新衣一样，丑陋愚蠢。没有踏踏实实基础科学研究，怎么可能拥有创新超车的能力。正如opencv库一样，对图像数学建模能力和计算机编程能力有超高的要求，这样的人才应该是我们尊重和崇拜的对象，更应该对这种开源无私的精神加以保护。但遗憾的是，带着金丝边眼镜的叫兽们，却二次封装opencv后，到处兜售，以“guo产”、“自研”，“love国”道德绑架，脑满肠肥的外表，致命地腐蚀着对我们科研的发展进步。

二、应用场景

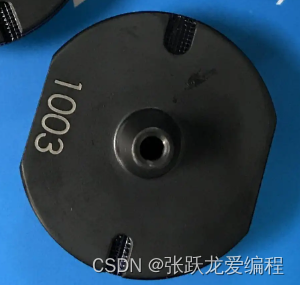

        如图所示，PCB的Mark点，吸嘴，BGA焊盘，元件编带，贴片机点位螺丝，等等，都有圆形状元素，opencv视觉库对应此类需求，非常简单就可实现。

三、opencv算法过程

        本文以元件料带的圆孔为例，一般料带孔据为4mm，只要我们识别到料带孔位置，我们可以准确推算出元件的位置。

        1、读取图像并转灰

    //读取图像
    cv::Mat src;
    src = cv::imread("tape.jpg");
    //图像转灰度
    cv::Mat gray;
    cv::cvtColor(src, gray, cv::COLOR_BGR2GRAY); // 灰度化

         2、中值滤波

    //中值滤波
    cv::Mat median;
    cv::medianBlur(gray, median, 3); // 中值滤波去除噪声

        3、边缘检测

    //边缘检测
    Mat edges;
    cv::Canny(median, edges, 100, 200, 3, false);
    imshow("edges", edges);

        4、高斯滤波

    //高斯滤波
    Mat gaussian;
    cv::GaussianBlur(edges,gaussian,cv::Size(5,5),0);
    imshow("gaussian", gaussian);

        5、霍夫圆检测

    //霍夫圆检测  1, 50, 80, 80, 50, 200
    std::vector<Vec3f> pcircles;
    cv::HoughCircles(gaussian, pcircles, CV_HOUGH_GRADIENT, 1,
                     10,
                     80,20,
                     15,
                     25);

         6、画出检测圆

    for (size_t i = 0; i < pcircles.size(); i++) {
        Vec3f cc = pcircles[i];
        //画圆
        circle(src, Point(cc[0], cc[1]),  cc[2], Scalar(0,0,255), 1, LINE_AA);
        qDebug()<<"radiues="<< cc[2];
        //画圆心
        circle(src, Point(cc[0], cc[1]), 2, Scalar(127,255,127), 1, LINE_AA);
    }
    imshow("src", src);

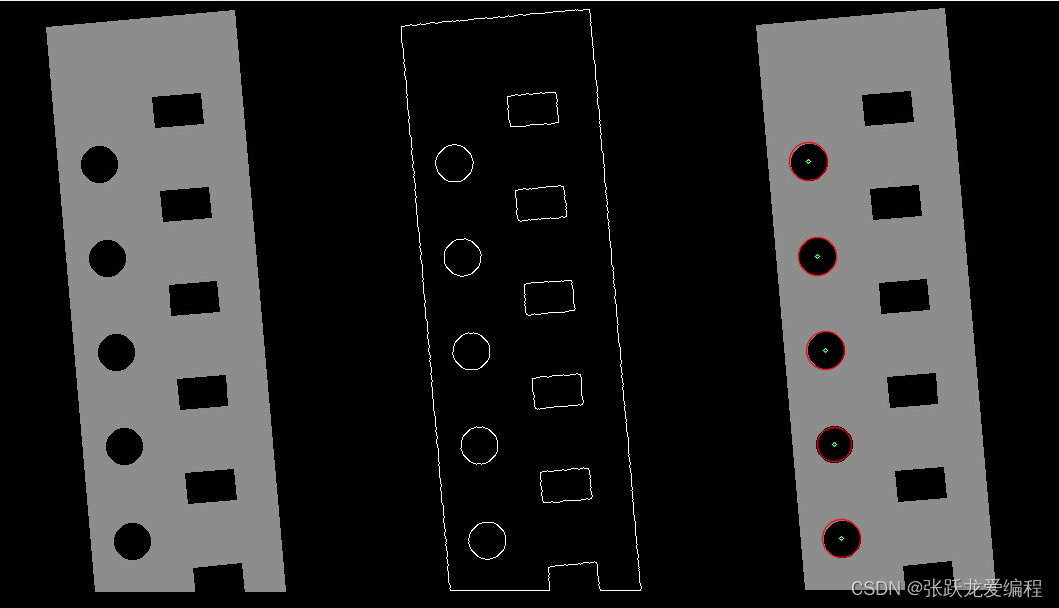

        图中为灰度处理的料带，边缘检测，霍夫圆检测的三个截图

        这种圆形检测方法，具有普遍适用性，只要稍微调整，即可完成不同场合圆形检测。opencv的视觉库非常强大，还有很多有用的功能，可以应用于贴片机视觉识别中。
