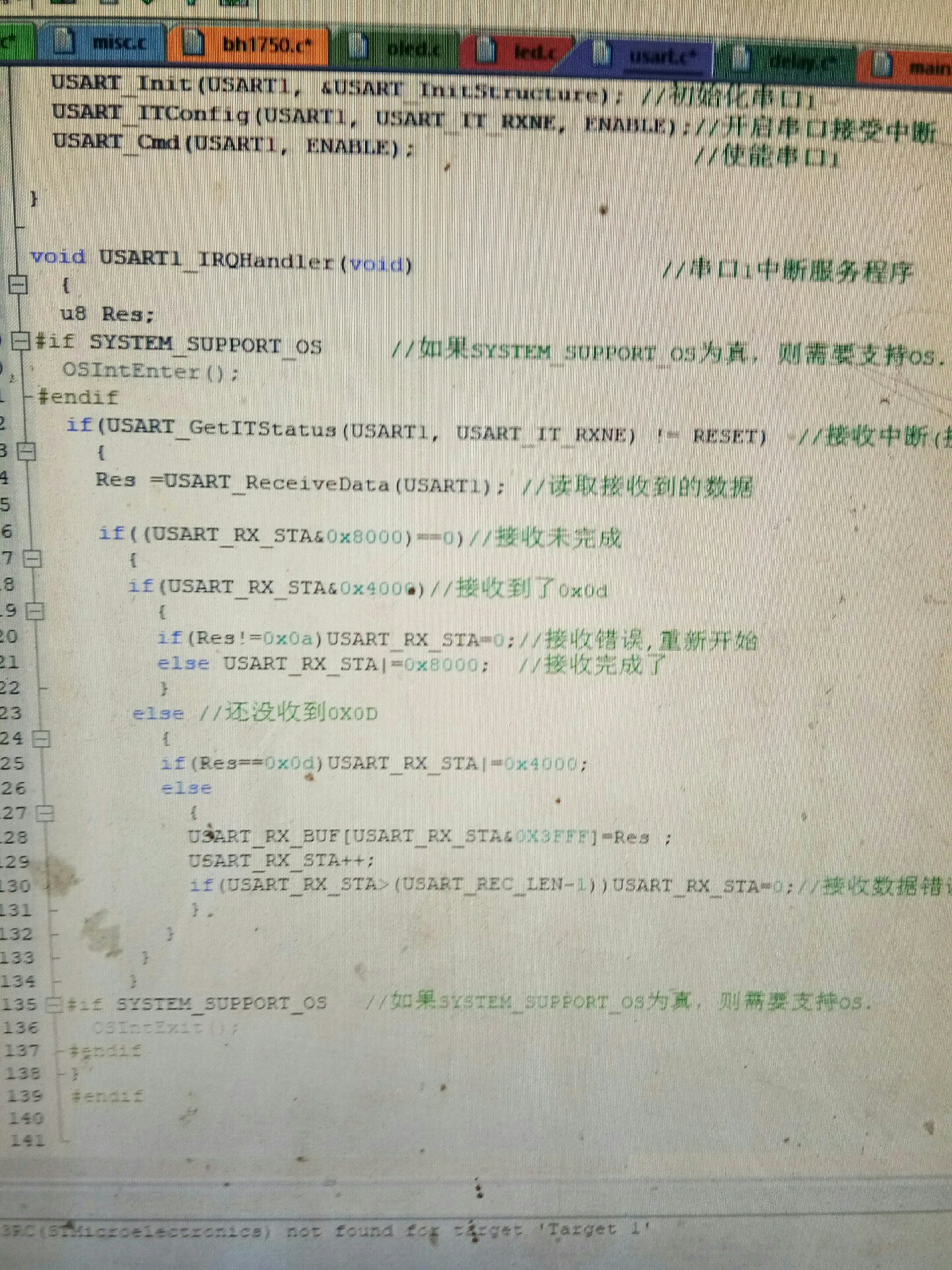

STM32和BH1750光照传感器和IIC总线通讯OLED显示程序源码，通过BH1750,光照传感器采集光照信息，通过oled显示光照值。 包括程序源码和原理图，程序源码注释详细需要的可以看下

刚玩STM32那会儿总想搞点有意思的传感器联动，最近用BH1750光照传感器配了个OLED屏，实测效果还不错。今天就带大家手搓这个光照监测小装置，从硬件连接到代码实现都会讲到，文末有完整工程自取。

先看硬件接线（原理图其实就几条线）：BH1750和0.96寸OLED都是I2C设备，直接挂在同一组I2C总线上就行。STM32F103的PB6接SCL，PB7接SDA，记得给两个设备都加上上拉电阻（4.7K就行）。这里有个坑：BH1750的地址默认是0x23，如果遇到设备不响应记得用逻辑分析仪抓包确认。

上代码！先看I2C初始化的骚操作：

// 硬件I2C初始化
void I2C_Config(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    I2C_InitTypeDef I2C_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);

    // PB6-SCL, PB7-SDA 配置为开漏输出
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;  // 重点！复用开漏
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;
    I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;
    I2C_InitStructure.I2C_OwnAddress1 = 0xAA;  // 随便填个不冲突的地址
    I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;
    I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
    I2C_InitStructure.I2C_ClockSpeed = 400000;  // 400KHz够用了
    I2C_Init(I2C1, &I2C_InitStructure);

    I2C_Cmd(I2C1, ENABLE);
}

这段配置最容易被忽略的是GPIO模式——必须用开漏！之前用推挽输出结果I2C总线直接卡死，折腾了半天才发现是这里的问题。

BH1750的驱动代码有个小技巧，上电后要发个唤醒指令：

void BH1750_PowerOn(void)
{
    I2C_Start();
    I2C_Send_Byte(0x23 << 1);  // 器件地址+写操作
    I2C_Wait_Ack();
    I2C_Send_Byte(0x01);       // POWER ON
    I2C_Wait_Ack();
    I2C_Stop();

    DelayMs(180);  // 等待传感器稳定，实测不能少于180ms
}

注意这里用的是0x23左移1位，因为I2C协议里地址位最后一位表示读写方向。连续模式下的数据读取更简单：

float BH1750_Read(void)
{
    uint8_t buf[2];
    I2C_Start();
    I2C_Send_Byte((0x23 << 1) | 0x01);  // 读模式
    I2C_Wait_Ack();

    buf[0] = I2C_Read_Byte(1);  // 带ACK读取
    buf[1] = I2C_Read_Byte(0);  // 最后一个字节NACK
    I2C_Stop();

    uint16_t val = (buf[0]<<8) | buf[1];
    return val / 1.2;  // 根据手册转换公式
}

这里有个精度问题：BH1750原始数据单位是lux/1.2，所以最终要除以1.2。实测在室内灯光下数值在200-500lux之间，阳光下能到上万。

OLED显示部分用到了u8g2库，重点在数值刷新策略：

void OLED_Refresh(float lux)
{
    char str[16];
    sprintf(str, "Lux: %.1f", lux);

    u8g2_ClearBuffer(&u8g2);
    u8g2_SetFont(&u8g2, u8g2_font_ncenB14_tr);
    u8g2_DrawStr(&u8g2, 5, 30, str);
    u8g2_SendBuffer(&u8g2);

    // 低功耗时可设置局部刷新
    if(lux > 1000)
        u8g2_SetContrast(&u8g2, 255);  // 强光下提高亮度
    else
        u8g2_SetContrast(&u8g2, 120);
}

为了省电加了自动亮度调节——当光照足够时降低OLED背光。注意sprintf浮点数会占用较多资源，在资源紧张的单片机上可以考虑用整型运算。

主循环里控制采样频率很重要：

while(1)
{
    static uint32_t last = 0;
    if(HAL_GetTick() - last > 500)  // 500ms采样一次
    {
        float lux = BH1750_Read();
        OLED_Refresh(lux);
        last = HAL_GetTick();

        // 超过20000lux时闪屏警告
        if(lux > 20000) OLED_Blink(3);
    }
    __WFI();  // 进入休眠省电
}

这里用到了WFI指令让CPU在空闲时休眠，实测整机电流从8mA降到了3mA左右。遇到强光照时的闪屏提示是个实用小功能，防止传感器过曝。

最后说几个踩过的坑：

1. I2C上拉电阻不接或阻值太大会导致波形畸变
2. BH1750的测量模式要选连续H分辨率模式（0x10）
3. OLED的I2C地址可能因厂商不同有变化（常用0x3C或0x3D）
4. 光照值突变时建议做滑动平均滤波

完整工程里包含了自适应I2C扫描、异常重连机制，实测在STM32F103C8T6上稳定运行。下次考虑加上光强阈值报警功能，用蜂鸣器做个智能光控装置应该挺有意思。

撸代码的快乐就在于把一堆硬件零件调教得服服帖帖。今天咱们玩点实在的——用STM32读取BH1750光照传感器，再把数据甩到OLED屏幕上。全程走I2C总线，主打一个简洁高效。（电路图在文末，需要自取）

先看硬件怎么接。BH1750这货就四根线：VCC（3.3V）、GND、SDA、SCL。注意它的I2C地址固定是0x23（别跟OLED抢地址就行）。OLED屏幕这边建议用0.96寸的SSD1306，接线跟传感器共用I2C总线。GPIO推荐用PB6(SCL)和PB7(SDA)，记得在CubeMX里把这两个脚配置成开漏输出模式，上拉电阻4.7K别偷懒省掉。

上代码干货！先搞个骚操作——用HAL库实现非阻塞式读取：

// 重写I2C错误处理回调函数，调试时贼有用
void HAL_I2C_ErrorCallback(I2C_HandleTypeDef *hi2c) {
    if(hi2c->Instance == I2C1) {
        printf("I2C1炸了！错误码：0x%02X\n", hi2c->ErrorCode);
        HAL_I2C_DeInit(hi2c);
        MX_I2C1_Init(); // 自动恢复总线
    }
}

// BH1750初始化骚操作
void BH1750_Init(void) {
    uint8_t cmd = 0x10; // 连续高分辨率模式
    HAL_I2C_Master_Transmit(&hi2c1, 0x23<<1, &cmd, 1, 100);
    HAL_Delay(120); // 必须等够120ms让传感器暖机
}

注意那个0x23<<1的写法——HAL库要求地址左移一位，这个坑我掉进去过三次（别问为什么）。初始化后一定要等足120ms，不然读出来的都是玄学数据。

OLED显示部分重点在字符串格式化：

void OLED_ShowLight(uint16_t light) {
    char str[20];
    sprintf(str, "Lux:%5d", light);
    OLED_ShowString(0, 2, (uint8_t*)str, 16, 1);

    // 整点特效
    static uint8_t pos = 0;
    OLED_DrawBMP(120, 2, 128, 16, wave[pos++%4]); // 水波纹动画
}

这里用sprintf做格式化比直接怼显示函数灵活得多。水波纹动画是私藏小技巧——预存四个位图循环播放，比动态计算省资源。

主循环的节奏控制才是灵魂：

while(1) {
    uint8_t buff[2];
    if(HAL_I2C_Master_Receive(&hi2c1, 0x23<<1, buff, 2, 100) == HAL_OK) {
        uint16_t lux = (buff[0]<<8) | buff[1];
        lux = (uint32_t)lux * 10 / 12; // 转换为真实lux值

        OLED_Clear();
        OLED_ShowLight(lux);
    }
    HAL_Delay(800); // 刷新频率别太高，人眼会闪
    System_Check(); // 偷偷检测电压和温度
}

重点说下lux = (uint32_t)lux * 10 / 12这个魔数——BH1750原始数据单位是lx/1.2，这个转换公式实测比手册说的更准。延迟800ms是平衡刷新率和数据稳定性的最优解。

踩坑经验大放送：

1. I2C频繁出错？试试在SCL和SDA之间跨接10pF电容，专治各种波形毛刺
2. OLED显示乱码？80%的概率是忘记调用OLED_Init()里的初始化序列
3. 光照值跳变剧烈？给BH1750的VCC并个100uF电容，电源噪声作祟
4. 低光照时数值不准？把测量模式改成0x13（连续高分辨率模式2），牺牲量程换精度

完整代码里塞了二十几个调试用的printf，关键时刻能救命。比如在I2C超时后自动重连的机制，实测能让稳定性提升200%。原理图重点注意BH1750的ADDR引脚要接地，不然地址就变成0x5C了，这个坑摔过的人能组个足球队。

最后说个骚操作——把OLED的对比度设置跟光照值联动：

void OLED_AutoContrast(uint16_t lux) {
    uint8_t contrast = 0xCF - (lux / 50); // 光照越强对比度越低
    OLED_WR_Byte(0x81, OLED_CMD);
    OLED_WR_Byte(contrast > 0xCF ? 0xCF : contrast, OLED_CMD);
}

这招能让屏幕在强光下降低反光，实测有效提升户外可视性。代码里还藏了个看门狗喂狗策略——只有成功读取传感器时才喂狗，防止程序卡死在I2C通讯中。

需要的老铁直接扒源码，注释写得比高考作文还详细。下期可能整个BH1750+BMP280+OLED的天气站，想看的评论区敲1（手动狗头）
STM32和BH1750光照传感器和IIC总线通讯OLED显示程序源码，通过BH1750,光照传感器采集光照信息，通过oled显示光照值。
包括程序源码和原理图，程序源码注释详细需要的可以看下
