原创 嵌入式开发实践

01 产品特性

GD60914是一款高性能非接触式红外温度传感器，采用热电堆探测技术与数字信号处理芯片集成方案，支持医疗级精度与工业级稳定性。出厂前就已经完成了温度采集运算校准，只需连接通讯即可获取到精准的温度值。它的核心优势包括：

非接触测温：可选近、中、远距离

多模式测温：体温模式、物温模式、环境温模式

宽测温范围：-40°C至+600°C

高分辨率：24位ADC，0.1°C温度分辨率

低功耗设计：待机电流<0.08ma

TO-39封装：抗电磁干扰

02 硬件连接配置

03关键代码实现

设备地址：7bit address 0x18 （读地址：0x31 写地址：0x30）

常用读指令：

读0x1A（返回0x55AA），等待0.5秒， 读0x1C,返回体温

读0x1F（返回0x55AA），等待0.5秒， 读0x1C,返回当前物体温度

读0x1E（返回0x55AA），等待0.5秒， 读0x1C,返回当前环境温度

（1）额头温度模式：读0x80(返回0x8080),读0x1A（返回0x55AA）,等待0.5秒，再读0x1C ，返回体温

（2）手腕温度模式：读0x81(返回0x8181),读0x1A（返回0x55AA）,等待0.5秒，再读0x1C ，返回体温

  备注：温度数据说明：0x016D=365,除以10，表示36.5度

        0xFED4=-300，除以10，表示-30度

工程指令：只供生产用

读指令0x58，等待2秒，读0x1C，校准35度温度(35度黑体)

读指令0x62，等待2秒，读0x1C，校准42度温度(42度黑体)

读指令0x59，等待0.5秒，读0x1C，清除校准数据

示例代码：

/* 宏定义I2C设备地址 */

#define temperature_SLAVEADDR_W  0x30    // 写入地址：0x0011 0000

#define temperature_SLAVEADDR_R  0x31    // 读取地址：0x0011 0001

/* 全局变量声明 */

int16 tem_temperature;  // 有符号16位整型存储温度值

/* 主程序调用示例 */

void main() {

    // 读取0x1F寄存器(设备状态)

    temperature_read(0x1F, &tem_temperature);  // 返回0x55AA表示设备正常

    temperature_i2c_ms(500);                   // 延时500ms

    // 读取0x1C寄存器(温度数据)

    temperature_read(0x1C, &tem_temperature);  // 示例返回0x00F4→24.4℃

}

/* I2C寄存器读取函数实现 */

void temperature_read(uint8 reg, int16 *val) {

    uint8 temp_data_L, temp_data_H;

    uint16 temp_data;

    // I2C通信流程

    temperature_i2c_start();                          // 起始信号

    temperature_SendByte(temperature_SLAVEADDR_W);    // 发送写地址

    if(0 == temperature_ChkAck()) { /* ACK检查 */ }    // 空语句保留结构



    temperature_SendByte(reg);                        // 发送寄存器地址

    if(0 == temperature_ChkAck()) { /* ACK检查 */ }    // 空语句保留结构



    temperature_i2c_start();                          // 重复起始信号

    temperature_SendByte(temperature_SLAVEADDR_R);    // 发送读地址

    if(0 == temperature_ChkAck()) { /* ACK检查 */ }    // 空语句保留结构



    temp_data_L = temperature_ReadByteAck();          // 读取低字节(ACK)

    temp_data_H = temperature_ReadByteNAck();         // 读取高字节(NACK)



    temp_data = temp_data_H << 8 | temp_data_L;       // 合并16位数据

    *val = temp_data;                                 // 赋值输出参数



    temperature_i2c_stop();                           // 停止信号

}

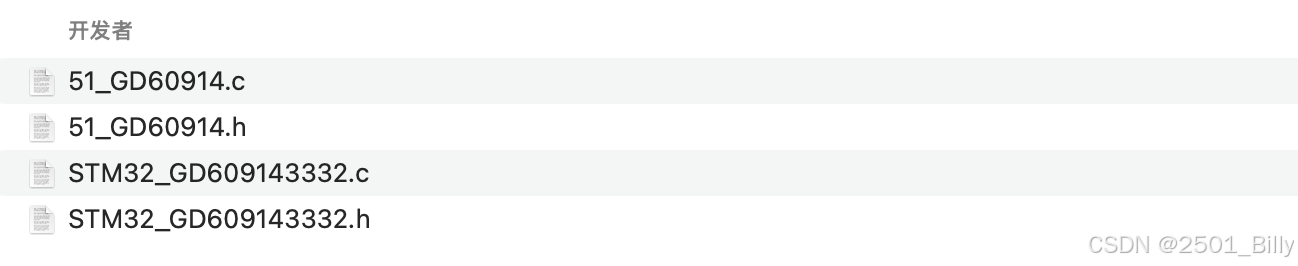

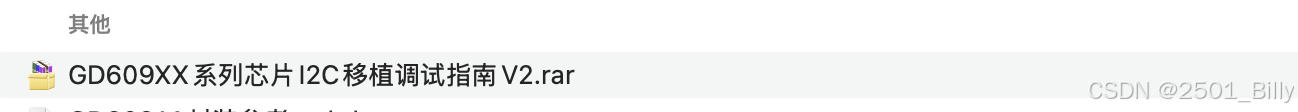

可向谷德官方获取参考代码与代码移植指南，参考代码可适配市面上90%以上的单片机（某宝搜索GD60914可获样品）。
