GX0011脉冲式温度传感器，兼容NST1001、CT1721，替代传统NTC热敏电阻，附STM32程序

 一、资源说明

 二、基本参数

 三、参考驱动

 四、注意事项

 一、资源说明

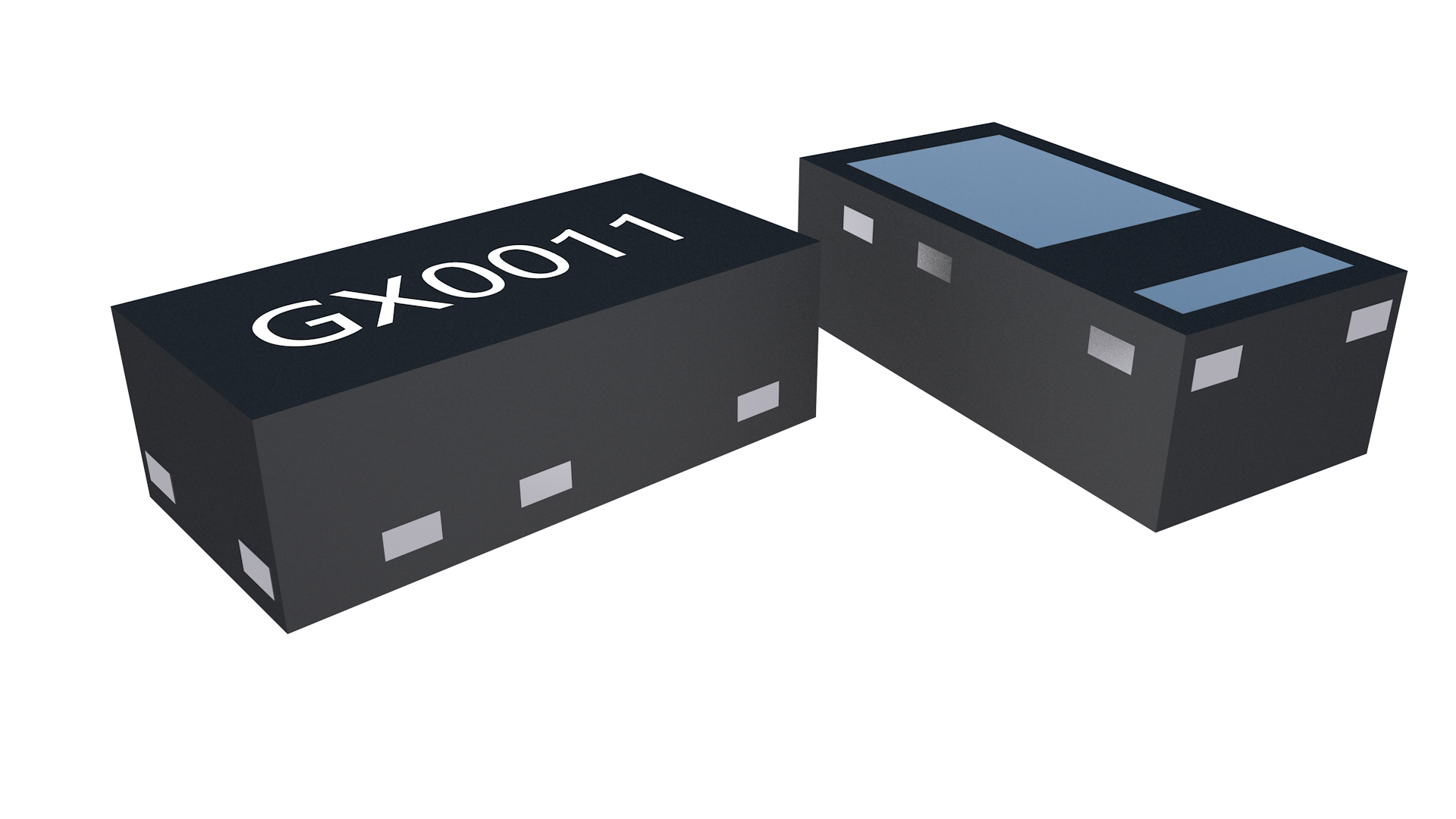

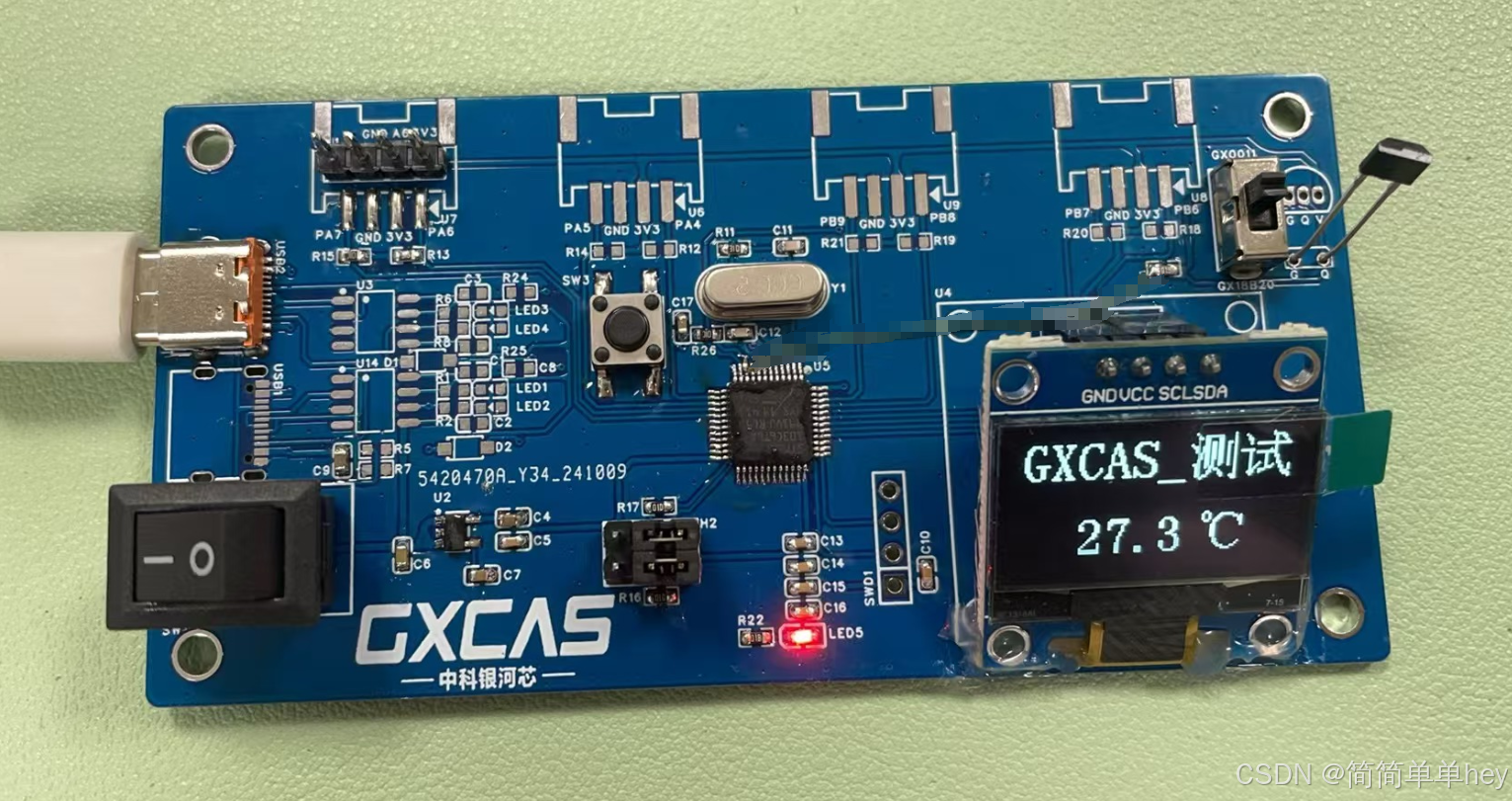

        GX0011 单线脉冲输出数字温度传感器支持计数式通信，仅需单根信号线即可同时完成芯片供电和通信输出功能，有效降低MCU开销和成本。中科银河芯自主研发设计的产品GX0011可直接替代NTC热敏电阻，无需任何外部感温单元即可实现12位（0.0625℃）温度输出，在-50°C~ +150°C的正常工作范围内，测温精度误差< ±1℃，并具有良好的温度线性度曲线，适用于通信、计算机、消费电子、环境、工业和仪器仪表等应用场景。

二、基本参数

 三、参考驱动

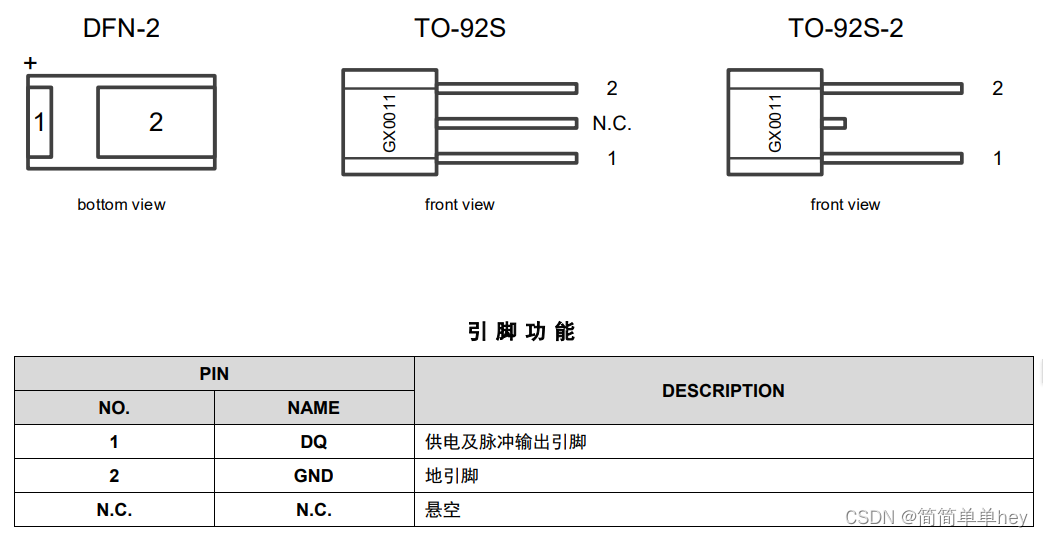

1、GX0011引脚功能

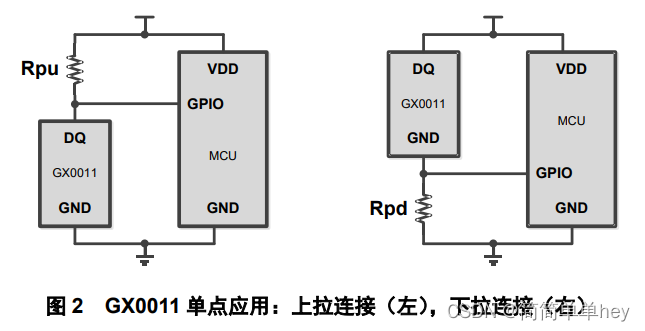

 2、GX0011单点应用

        GX0011 支持两种连接方式：上拉连接和下拉连接。需要注意的是，当采用下拉连接时，脉冲将从 GND 引脚（即拉电阻侧）输出，且总线极性与上拉连接方式相反，上电时 GND 引脚为低电平，温度转换完成后 GND 引脚周期发送高脉冲（占空比 25%）。

         在单点应用中，上位机 MCU 仅需要一个 GPIO 口来对脉冲次数进行计数，可以有效节省 GPIO 资源。单点应用参考电路如下：

3、 GX0011零待机功耗应用

        零待机功耗应用方案占用两个 GPIO口。其中，GPIO0 用于脉冲计数，GPIO1 用于使能和关断 GX0011。当 GPIO1 拉高（下拉连接则为拉低），GX0011 使能并开始正常工作；当 GPIO 拉低（下拉连接则为拉高），芯片关断实现零待机功耗。

 4、GX0011多点应用

        在多点应用中，所有 GX0011 共享 GPIO0 作为脉冲计数端口，并且共用同一上下拉电阻。通过将 GPIO1 到GPIOn 中的一个拉低（下拉连接则为拉高）可以使能相应的 GX0011 测温节点。其余不用节点必须设置为高阻（或 两脚短接）状态。注意：如果同时使能两个及以上节点，相互之间会产生数据冲突。

5、GX0011脉冲通信时序

6、GX0011驱动程序（基于STM32）

6.1 GX0011.h

#ifndef _GX0011_H
#define _GX0011_H

#include "stm32f10x.h"
#include "delay.h"

#define GX0011_DQ 	PAin(0)	 	//GX0011数据输入脚

void GX0011_Init(void);
void GET_TEMP_GX0011(void);

#endif

6.2 GX0011.c

#include "stm32f10x.h"
#include "GX0011.h"
#include "delay.h"

void GX0011_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	TIM_ICInitTypeDef  TIM_ICInitStructure;

 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);


	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(GPIOA, &GPIO_InitStructure);

 	TIM_TimeBaseStructure.TIM_Period = 10000-1;                         //和此配置关系不大
	TIM_TimeBaseStructure.TIM_Prescaler =(72-1);
	TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);

	TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;
	TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Falling;		//下降沿捕获
	TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;
	TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;
	TIM_ICInitStructure.TIM_ICFilter = 0x00;							//不滤波
	TIM_ICInit(TIM2, &TIM_ICInitStructure);

	NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_InitStructure);

}

void TIM2_IRQHandler(void)
{
 	if(TIM_GetITStatus(TIM2,TIM_IT_CC1)!=RESET)
	{
		TIM_ClearITPendingBit(TIM2,TIM_IT_CC1);	//清除捕获中断标志

		GX0011CNT = GX0011CNT + 1;
		hightime = 0;
	}
}


//*****本demo使用定时器捕获功能计数，也可以使用外部中断计数*****//

uint8_t 	hightime = 0;	  //高电平时间
uint16_t    GX0011CNT = 0;	  //捕获GX0011脉冲的次数

void GET_TEMP_GX0011(void)
{
	u32 _time=0;
	GX0011CNT = 0;
	hightime = 0;

	TIM_Cmd(TIM2,ENABLE ); 	  //使能定时器
	TIM_ITConfig(TIM2,TIM_IT_CC1,ENABLE);

	while(1)                  //等待转换结束
	{
		if(GX0011CNT > 0) break;
		delay_us(1);
		_time++;
		if(_time>=500000) break;
	}

	while(1)                 //高电平持续时间大于50us则判断脉冲发送结束
	{
		if(GX0011_DQ)	 hightime++;
		else hightime = 0;
		if(hightime >= 50) break;
		delay_us(1);
	}

	TIM_Cmd(TIM2,DISABLE );  //关闭定时器
	TIM_ITConfig(TIM2,TIM_IT_CC1,DISABLE);

    al_debug_log("脉冲数：%d",GX0011CNT);

	if(GX0011CNT != 0)
		g_sysconfig.gx0011 = GX0011CNT * 0.0625 - 50.0625;
	else
		g_sysconfig.gx0011 = 0;
}

四、注意事项

 1、DQ通信引脚必须加上拉电阻，建议1~10K，一般选择4.7K即可；

友情提示：

欢迎各位伙伴咨询、测试GX0011，有任何问题可随时交流沟通。
