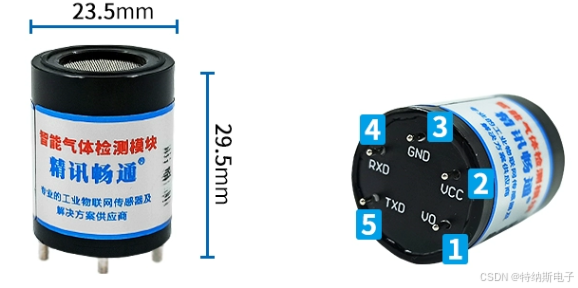

一、实物图

二、原理图

引脚定义

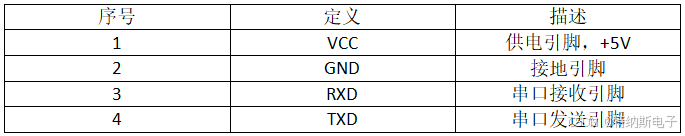

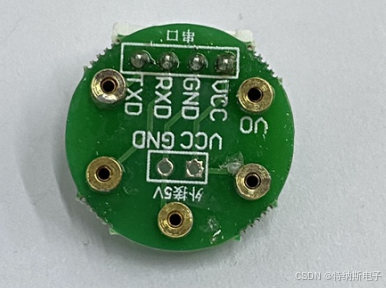

模块引脚

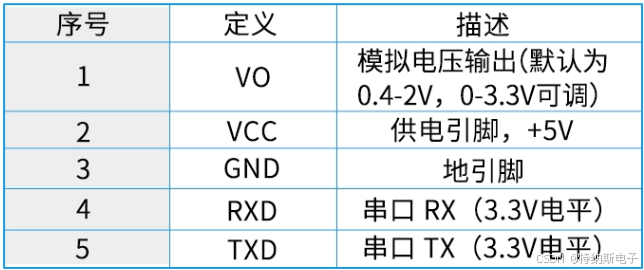

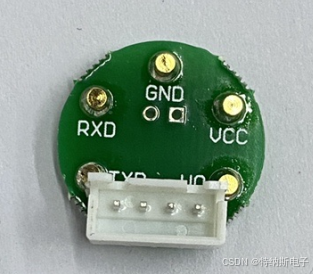

底板引脚

三、简介

JXM系列是智能型气体检测模组，模组内置高精度电化学传感器，通过专利电路将气体浓度信号输出为客户需要的数字信号。

传感器内部带有高精度放大、去噪声处理、温度补偿处理，同时出厂前每个传感器都经过标准气体标定处理，保证客户拿到手的传感器模组直接输出可用和准确的气体浓度信息。

基本原理

JXM-O2氧气传感器的工作原理基于电化学氧气浓度测量技术，其主要包括两个部分：阴极和阳极。

在阴极中，氧气会被还原成氢氧根离子（OH-），这个过程涉及到电子和氧分子的结合，形成氢氧根离子，并释放出电子。

在阳极中，氢氧根离子被氧化成水，在此过程中，需要从外部获取电子供给该过程。

通过将阴极和阳极连接外部电路，可以保持电流稳定，从而实现测量氧气浓度的目的。具体来说，当氧气浓度发生变化时，阴极和阳极产生的电流也会发生相应的变化，从而可以计算出环境中氧气浓度的大小。

产品特点

• 专利可变增益放大电路，高灵敏度、高分辨率
• 出厂已标定，无需二次标定，直接使用
• 体积小，易安装，本安设计
• 支持包括数字量和模拟量在内的多种接口

通讯协议

氧气传感器模组通讯分为TTL和Modbus RTU两种通讯方式。并且每种通讯方式还有两种工作模式，分别为主动上报模式和问询模式，默认工作模式为主动上报模式；如需改成问询模式，需要输入如下问询指令：

发送:FF 01 03 02 00 00 00 00 05可以切换为问询模式

发送:FF 01 03 01 00 00 00 00 04可以切换为主动上报模式

其中通讯模式0x01代表主动上报，0x02代表问询式

我们这里用的是TTL的主动上报模式

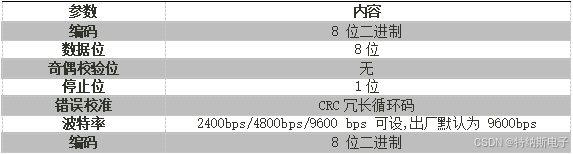

基本参数

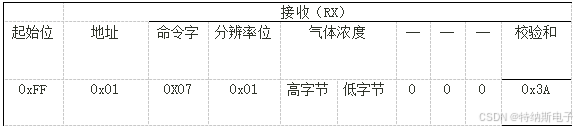

主动上报模式

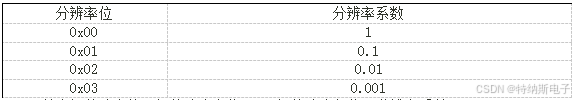

其中分辨率代表小数点位数：如下表所示

四、结构尺寸

五、注意：

（1）禁止插拔模组上的传感器,错误的使用方式会造成不可逆损坏。

（2）禁止直接焊接模组的插针，可对插针的管座进行焊接。

（3）模组避免接触有机溶剂（包括硅胶及其它胶粘剂）、涂料、药剂、油类。

（4）切勿通过超量程高浓度气体，会造成不可以损坏。

（5）模组不可经受撞击或震动。

（6）模组初次上电使用需预热3分钟以上。

（7）请勿将该模组应用于涉及人身安全的系统中。

（8）请勿将模组安装在强空气对流环境下使用。
