一、嵌入式硬件设计简介

嵌入式硬件设计，简单来说，就是为嵌入式系统打造硬件平台的过程，它涉及从硬件架构设计到硬件调试的各个环节。这些系统可不是普通的计算机系统，它们通常集成在其他设备中，专门为特定任务而设计，像咱们常见的智能家居设备、工业自动化控制器、医疗设备、汽车电子系统等，背后都离不开嵌入式硬件设计的支持。

在智能家居领域，嵌入式硬件设计让各种家居设备变得智能起来。比如智能门锁，通过嵌入式硬件中的微控制器、传感器以及通信模块等，实现密码、指纹、刷卡等多种开锁方式，还能与手机 APP 连接，让用户远程了解门锁状态和开门记录。智能摄像头也是嵌入式硬件设计的典型应用，它集成了图像传感器、处理器、存储和网络模块，能够实时拍摄画面、进行智能分析（如人脸识别、移动侦测），并将视频数据上传到云端或本地存储设备 ，为家庭安全保驾护航。

而在工业自动化领域，嵌入式硬件设计同样发挥着关键作用。可编程逻辑控制器（PLC）就是一个很好的例子，它通过嵌入式硬件系统实现对工业生产过程的逻辑控制和调度。在工厂的生产线上，PLC 可以连接各种传感器（如温度传感器、压力传感器）和执行器（如电机、阀门），实时采集生产数据并根据预设的程序控制设备运行，确保生产过程的高效、稳定和精确。工业机器人的控制系统也是基于嵌入式硬件设计，它能够精确控制机器人的运动轨迹、力度等参数，使其在复杂的工业环境中完成各种任务，如焊接、装配、搬运等。

二、设计流程

（一）需求分析

需求分析是嵌入式硬件设计的基石，就好比建造高楼前的地基勘察，只有把基础打牢，后续的设计工作才能顺利开展。在这个阶段，我们要从多个维度去剖析项目的需求，明确设计目标 。

从功能需求来看，需要详细梳理系统要实现的具体任务。比如设计一个智能健康手环，那就要明确它需要具备实时监测心率、血压、睡眠质量等功能，还要考虑是否支持运动模式识别、消息提醒等拓展功能。只有把这些功能需求一一罗列清楚，才能为后续的硬件选型和电路设计提供准确的方向。

性能需求也是关键一环，这涉及到处理速度、存储容量、功耗等多个指标。以处理速度为例，如果是设计一个用于图像识别的嵌入式设备，由于图像数据处理量巨大，就需要选择处理速度快、性能强劲的处理器，像英伟达的 Jetson 系列模块，能够满足高速数据处理的需求；而对于一些简单的控制类设备，如智能插座，对处理速度要求相对较低，普通的微控制器就能胜任。存储容量方面，要根据系统需要存储的数据量来确定，像需要存储大量音频、视频数据的设备，就需要配备大容量的存储器，如 SD 卡、eMMC 等；对于只存储少量配置信息和简单数据的设备，较小容量的 EEPROM 或 Flash 存储器即可。功耗问题在很多场景下不容忽视，特别是对于电池供电的设备，如可穿戴设备、便携式医疗设备等，低功耗设计至关重要。这就要求我们在选择元器件时，优先考虑低功耗型号，并且在电路设计上采取节能措施，如合理设计电源管理电路，让设备在空闲时进入低功耗模式 。

环境需求同样不可忽视，工作温度、湿度、电磁兼容性等因素都会影响硬件的正常运行。比如在工业环境中，设备可能需要在高温、高湿度以及强电磁干扰的环境下工作，这就要求硬件具备良好的散热性能、防潮性能以及抗电磁干扰能力。在选择电子元器件时，要查看其工作温度范围、湿度范围等参数，确保能适应目标环境。对于电磁兼容性，要在电路设计和 PCB 布局时采取相应措施，如合理布线、添加屏蔽层等，减少电磁干扰对系统的影响。

（二）硬件选型

明确需求后，接下来就是硬件选型，这一步就像是为一场战役挑选合适的武器装备，选对了才能事半功倍。硬件选型要依据之前分析的需求，从众多的元器件中挑选出最适合的。

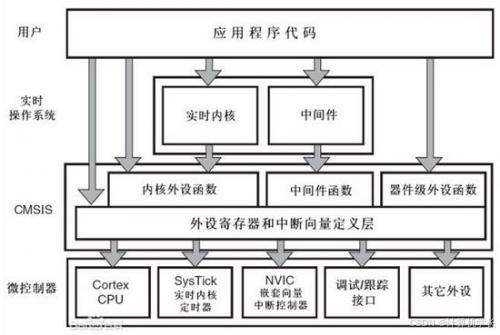

微控制器是嵌入式系统的核心，选择时要综合考虑多方面因素。以常见的 ARM Cortex 系列微控制器为例，Cortex - M0 内核具有低功耗、低成本的特点，适合对成本和功耗敏感，且处理任务相对简单的应用，如智能玩具、简单的传感器节点等；Cortex - M4 内核在具备一定处理性能的同时，还集成了硬件浮点运算单元，适合处理一些需要复杂数学运算的任务，如音频处理、电机控制等领域；而 Cortex - M7 内核性能更为强劲，适用于对实时性和处理速度要求较高的应用，如工业自动化控制、高端智能家居设备等 。

存储器的选择也很关键，常见的有 Flash 和 RAM。Flash 用于存储程序代码和一些需要掉电保存的数据，根据不同的应用场景，可以选择 Nor Flash 或 Nand Flash。Nor Flash 读取速度快，适合存储启动代码等需要快速读取的内容，但容量相对较小，成本较高；Nand Flash 容量大、成本低，常用于大容量数据存储，如手机中的存储芯片多为 Nand Flash。RAM 则用于存储运行时的数据和程序，分为静态随机存取存储器（SRAM）和动态随机存取存储器（DRAM）。SRAM 速度快，但成本高、容量小，常用于对速度要求极高的场景，如高速缓存；DRAM 成本低、容量大，但速度相对较慢，是计算机和大多数嵌入式系统中常用的主存储器类型。

传感器作为嵌入式系统感知外界信息的 “触角”，选型时要根据具体的测量需求。比如测量温度，可以选择 DS18B20 数字温度传感器，它具有精度高、接口简单、成本低的优点，在智能家居、工业温度监测等领域应用广泛；若要测量加速度，MPU6050 是一个不错的选择，它集成了加速度计和陀螺仪，能够同时测量加速度和角速度，常用于智能手环、平衡车等设备中，用于实现运动检测和姿态控制功能。

（三）电路设计与原理图绘制

硬件选型完成后，就进入到电路设计与原理图绘制阶段，这是将硬件设备连接在一起的关键步骤，就像搭建一座桥梁，让各个硬件模块能够协同工作。

在这个过程中，我们需要借助一些专业的电路设计工具，Altium Designer 是一款功能强大、应用广泛的工具，它提供了丰富的元器件库，涵盖了各种类型的电子元件，方便我们快速调用；其操作界面相对友好，对于初学者来说容易上手，并且支持 3D 视图预览，能够直观地展示电路板的布局效果，帮助我们提前发现潜在的问题。KiCad 则是一款开源的电路设计工具，具有免费、跨平台的优势，适合个人开发者和小型团队使用。它的功能也十分齐全，能够满足大多数嵌入式硬件设计的需求，并且拥有活跃的开源社区，开发者可以在社区中获取丰富的资源和技术支持。

绘制原理图时，有几个要点需要牢记。首先要确保各个元器件的连接关系准确无误，这就像搭建积木时，每一块积木的位置都要摆放正确，才能搭出稳定的结构。比如在设计一个基于 STM32 微控制器的最小系统时，要正确连接电源引脚、时钟引脚、复位引脚等，任何一个引脚连接错误都可能导致系统无法正常工作。同时，要合理规划信号流向，让信号在电路板上能够顺畅地传输，减少信号干扰和延迟。比如将高速信号和低速信号分开布线，避免高速信号对低速信号产生干扰；对于敏感信号，如模拟信号，要采取屏蔽措施，防止外界干扰。此外，还要注意电源电路的设计，确保为各个硬件模块提供稳定、干净的电源。通常会在电源输入端添加滤波电容，去除电源中的杂波和噪声，保证电源的稳定性。

（四）PCB 设计与布局

电路原理图绘制完成后，就进入到 PCB 设计与布局阶段，这一步就像是为城市规划布局，合理的布局能够提高城市的运行效率，对于 PCB 来说，合理的布局能够提高电路板的性能和可靠性。

PCB 设计的流程一般包括导入原理图网表、设置设计参数、进行元器件布局、布线以及最后的设计验证等步骤。在元器件布局时，要遵循一定的原则。首先要考虑功能模块的划分，将相关的元器件放置在一起，形成功能区域，这样便于信号的传输和布线。比如将电源模块的元器件集中放置，便于进行电源的分配和管理；将通信模块的元器件放在靠近接口的位置，减少信号传输的距离和损耗。同时，要注意元器件之间的间距，既要保证足够的空间便于焊接和维修，又要避免间距过大导致电路板尺寸增加。对于一些发热量大的元器件，如功率芯片，要考虑散热问题，将其放置在通风良好的位置，并添加散热片或散热器。

布线是 PCB 设计中的关键环节，需要遵循一系列的规则。首先要满足电气安全要求，确保导线之间的间距足够，避免出现短路等问题。一般来说，导线间距要根据电路板的工作电压和电流来确定，对于低电压、小电流的电路，导线间距可以适当减小；对于高电压、大电流的电路，导线间距要加大，以保证电气安全。同时，要注意信号完整性，对于高速信号，如 USB、以太网等信号，要控制导线的长度和阻抗，避免信号反射和失真。通常会采用等长布线、差分布线等技术，确保高速信号的稳定传输。此外，还要合理规划电源线和地线，将电源线和地线加粗，以降低线路电阻，减少电源噪声对信号的干扰。一般会采用多层板设计，将电源层和地层单独设置在不同的层，提高电源的稳定性和抗干扰能力。

（五）原型制作与测试

完成 PCB 设计后，就可以进行原型制作了，这就像是按照设计图纸建造一座模型，通过实际的搭建来验证设计的可行性。

原型制作的过程包括将设计好的 PCB 文件发送给专业的 PCB 制造商进行打样，然后采购所需的电子元器件，将元器件焊接到 PCB 板上。在焊接过程中，要注意焊接质量，避免出现虚焊、短路等问题。可以采用手工焊接或回流焊等方式，对于一些引脚较多、间距较小的元器件，如 BGA 封装的芯片，回流焊能够保证更好的焊接效果。

硬件测试是确保硬件正常工作的重要环节，通过各种测试方法来验证硬件的功能和性能是否符合设计要求。常见的测试方法包括使用示波器测量信号波形，观察信号的幅度、频率、相位等参数是否正常；使用万用表测量电路中的电压、电流、电阻等参数，检查电路是否存在短路、断路等问题；还可以使用逻辑分析仪对数字信号进行分析，查看信号的时序是否正确。在测试过程中，可能会遇到各种问题，比如某个功能模块无法正常工作，这时候就需要通过排查电路连接、检查元器件是否损坏、分析信号波形等方法来找出问题所在，并进行相应的解决。例如，如果发现某个传感器输出的信号异常，首先要检查传感器的供电是否正常，连接线路是否松动，然后再检查传感器本身是否损坏，通过逐步排查，最终找到问题的根源并解决。

（六）系统集成与验证

硬件测试通过后，就进入到系统集成与验证阶段，这一步就像是将各个独立的部件组装成一辆完整的汽车，并进行上路测试，确保汽车能够正常行驶，对于嵌入式系统来说，就是要确保软硬件能够协同工作，系统能够实现预期的功能。

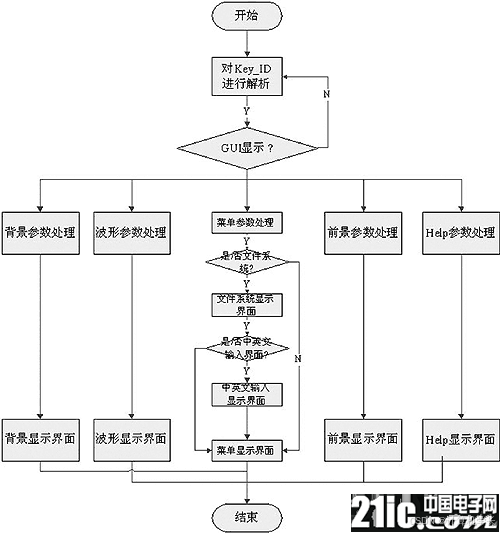

进行软硬件集成时，首先要开发嵌入式系统的固件或操作系统驱动程序，实现硬件与软件之间的通信和控制。比如在一个基于 Linux 系统的嵌入式设备中，需要编写设备驱动程序，让 Linux 系统能够识别和控制硬件设备，如传感器、显示屏、通信模块等。然后将编写好的软件烧录到硬件设备中，进行功能验证。

验证系统功能时，要按照设计需求，对系统的各项功能进行全面测试。可以采用黑盒测试和白盒测试相结合的方法，黑盒测试主要关注系统的输入输出是否符合预期，不考虑系统内部的实现细节；白盒测试则侧重于对系统内部的代码逻辑和算法进行测试，确保代码的正确性和效率。例如，对于一个智能安防系统，在黑盒测试中，要测试摄像头的图像采集功能、人脸识别功能、报警功能等是否正常，通过输入不同的场景和数据，观察系统的输出是否符合要求；在白盒测试中，要对人脸识别算法的准确性、报警触发的逻辑等进行测试，确保系统内部的功能实现正确无误。同时，还要进行性能测试，验证系统在不同负载情况下的性能表现，如系统的响应时间、处理能力等是否满足设计要求。根据测试结果，对硬件设计和软件代码进行优化和改进，提高系统的性能和稳定性。

三、关键技术与要点

（一）电源设计

电源设计在嵌入式硬件设计中占据着举足轻重的地位，它就如同人体的心脏，为整个系统提供源源不断的动力。一个稳定、高效的电源系统是嵌入式设备稳定运行的基础，若电源设计不合理，可能导致系统出现各种故障，如死机、重启、数据丢失等 。

常见的电源类型有直流电源（DC）和交流电源（AC）。在嵌入式系统中，直流电源更为常见，像电池、开关电源、线性稳压电源等都是常见的直流电源形式。电池具有便携、独立供电的特点，常用于可穿戴设备、便携式仪器等，如智能手表通常使用锂电池供电，方便用户随时佩戴使用；开关电源则具有效率高、体积小的优势，广泛应用于各种电子设备中，它通过开关管的高频通断来实现电压的转换和调节，能够在不同的输入电压和负载条件下保持较高的转换效率，像电脑的电源适配器大多采用开关电源技术；线性稳压电源则具有输出电压稳定、噪声低的优点，不过其效率相对较低，一般用于对电源稳定性要求较高且功率需求不大的场合，如一些高精度的模拟电路。

电源管理芯片的选择至关重要，它直接影响电源系统的性能和效率。线性稳压芯片（LDO）是一种常用的电源管理芯片，它的工作原理是通过调整内部晶体管的导通程度来保持输出电压的稳定。LDO 具有结构简单、输出电压纹波小、噪声低等优点，适用于对电源噪声敏感的电路，如音频电路、射频电路等。比如在手机的音频功放电路中，常使用 LDO 为其供电，以保证音频信号的纯净和稳定，避免电源噪声对音频质量产生干扰。开关电源芯片则通过控制开关管的导通时间和频率来实现电压的转换，具有效率高、能够实现升压或降压等多种功能。在需要较大功率输出或需要灵活调整电压的场合，开关电源芯片更为适用。例如在平板电脑中，由于其内部的处理器、显示屏等组件需要不同的电压供电，且功率需求较大，就会使用开关电源芯片来实现高效的电源转换和分配 。

（二）晶振设计

晶振在嵌入式系统中扮演着 “时钟发生器” 的角色，为系统提供稳定的时钟信号，其对系统的影响犹如心脏跳动对人体的重要性。系统中的各个模块，如微控制器、存储器、通信接口等，都需要依据晶振提供的时钟信号来协调工作，以确保数据的准确传输和处理。如果晶振出现问题，比如频率不稳定、起振失败等，系统可能会出现运行异常、通信错误等故障 。

常见的晶振类型有无源晶振和有源晶振。无源晶振结构相对简单，主要由按照一定形状切割后的石英晶片和两个电极板组成，通常只有 2 个脚是功能脚，其自身无法振荡，需要借助于外部的时钟电路（接到主 IC 内部的震荡电路) 才能产生振荡信号。无源晶振具备成本和功耗优势，在一些对成本和功耗较为敏感，且对时钟精度要求不是特别高的应用中广泛使用，如普通的消费类电子产品中的简单控制电路。然而，由于其需要外部电路配合起振，且外接电容并未屏蔽，较易受到环境干扰，导致其精密度和稳定性相对较弱，最高精度一般为 5ppm 。

有源晶振则是由晶体谐振器和放大电路组成，自身是一个完整的振荡器，有 4 只引脚，分别为 VCC (电压)、GND (地)、OUT (时钟信号输出)、NC (空脚) 。有源晶振具有更高的频率精度和更宽的温度范围，能够提供精确而可靠的时钟信号，其精度可以达到 0.1ppm ，常用于高精度和高稳定度的应用场景，如通信、导航、仪器仪表等领域。比如在 5G 基站中，由于对通信的稳定性和准确性要求极高，就会使用高精度的有源晶振来确保基站与终端设备之间的通信信号能够准确无误地传输 。不过，有源晶振需要电源供电来驱动放大电路，所以功耗一般会比无源晶振更高，且信号电平是固定的，需要选择好合适输出电平，灵活性较差。

在选择晶振时，需要综合考虑多方面因素。如果对成本和功耗要求较高，且系统对时钟精度要求不是特别严格，那么无源晶振是一个不错的选择；而如果系统对时钟精度、稳定性要求较高，或者应用场景较为恶劣，如高温、强电磁干扰环境等，有源晶振则更为合适。同时，还需要根据系统的工作频率要求来选择合适频率的晶振，确保其能够满足系统的时钟需求 。

（三）接口设计

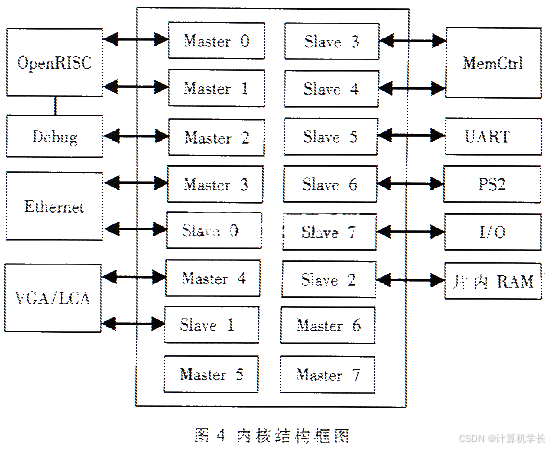

接口设计是嵌入式硬件设计中实现系统与外部设备通信和交互的关键环节，它就像是不同设备之间沟通的桥梁。常见的接口类型丰富多样，串口（UART）是一种全双工异步收发传输器，它使用两根线（TX 和 RX）就可以在设备之间传输数据，具有简单、成本低的特点，常用于主机与辅助设备通信，如汽车音响与外接 AP 之间的通信，以及与 PC 机通信包括与监控调试器和其他器件，如 EEPROM 通信 。在智能家居系统中，一些智能传感器节点可以通过串口与主控制器通信，将采集到的环境数据（如温度、湿度）传输给主控制器进行处理 。

USB 接口则具有高速传输、即插即用的优势，广泛应用于各种电子设备中，如手机、电脑、打印机等。USB 接口可以分为 USB 2.0、USB 3.0、USB 4.0 等不同版本，每个版本的传输速度和功能有所不同。USB 3.0 的传输速度相比 USB 2.0 有了大幅提升，能够满足大数据量的快速传输需求，如在移动硬盘与电脑之间传输高清视频文件时，USB 3.0 接口可以大大缩短传输时间 。

SPI 接口是一种高速的、全双工、同步的通信总线，主要由四条线组成：时钟线（SCK）、主机输出从机输入线（MOSI）、主机输入从机输出线（MISO）和片选线（CS） 。它常用于连接微控制器与外围设备，如 EEPROM、Flash、ADC 等。在一些智能电表中，微控制器通过 SPI 接口与 Flash 存储器连接，将电表的运行数据、用户用电信息等存储到 Flash 中 。

在进行接口设计时，有诸多要点和注意事项。首先要确保接口的电气特性与连接设备匹配，包括电压电平、信号传输速率等。比如当使用 3.3V 电平的微控制器与 5V 电平的外部设备通信时，需要添加电平转换芯片，以保证信号的正确传输，避免因电平不匹配导致信号错误或设备损坏。同时，要注意接口的抗干扰设计，对于一些易受干扰的接口，如串口，可以采用隔离技术、添加滤波电容等方法来减少外界干扰对信号的影响 。此外，还要考虑接口的物理连接方式和机械特性，确保接口的连接可靠、耐用，如选择合适的连接器类型和规格，保证在振动、冲击等环境下接口不会松动或接触不良 。

（四）存储设计

在嵌入式系统中，外扩存储器的需求场景较为常见。当系统需要运行较大的操作系统、存储大量的数据（如音频、视频、图像等），或者需要进行复杂的数据处理和运算时，仅靠芯片内部的存储器往往无法满足需求，此时就需要外扩存储器。例如在智能监控摄像头中，需要实时存储大量的视频数据，就需要配备大容量的外扩存储器，如 NANDFLASH 。

SDRAM（同步动态随机存取存储器）是一种常见的外扩存储器，它具有高速读写、大容量的特点，常用于作为嵌入式系统的主存储器，为系统运行提供临时的数据存储和处理空间。在设计 SDRAM 时，要注意其与微控制器的接口时序匹配，确保数据的准确读写。同时，还需要合理设计地址线和数据线的布局，减少信号干扰。比如在一些工业控制计算机中，使用 SDRAM 作为主存，通过优化地址线和数据线的布线，提高了数据传输的稳定性和速度 。

NANDFLASH 则以其大容量、低成本的优势，常用于存储大量的非易失性数据，如操作系统镜像、用户数据文件等。在 NANDFLASH 的设计中，要考虑其擦写寿命和数据可靠性。由于 NANDFLASH 存在有限的擦写次数，随着擦写次数的增加，可能会出现数据错误或存储单元损坏的情况。因此，通常会采用一些技术来提高其可靠性，如 ECC（错误校验与纠正）技术，通过在写入数据时添加校验码，在读取数据时进行校验和纠错，确保数据的准确性 。同时，还要合理规划 NANDFLASH 的分区，根据不同的数据类型和使用频率，将其划分为不同的区域，提高数据的存储和访问效率 。

（五）电磁兼容设计

电磁兼容设计在嵌入式硬件设计中具有不可忽视的重要性，它关乎整个系统在复杂电磁环境中的正常运行。随着电子设备的广泛应用和电磁环境的日益复杂，电磁干扰问题愈发突出。如果嵌入式系统的电磁兼容设计不佳，可能会受到外界电磁干扰的影响，导致系统工作异常，如出现死机、数据错误、通信中断等问题；同时，系统自身也可能会产生电磁干扰，对周围的其他设备造成影响 。

常见的电磁兼容问题包括传导干扰和辐射干扰。传导干扰是指电磁干扰通过导线等传导路径传播，影响其他设备的正常工作。例如，开关电源在工作时会产生高频的电压和电流波动，这些波动通过电源线传导到其他电路中，可能会对其他电路的正常工作产生干扰 。辐射干扰则是指电磁干扰以电磁波的形式向周围空间辐射，影响周围的电子设备。比如，嵌入式系统中的时钟电路、通信电路等会产生高频的电磁辐射，如果不加以控制，可能会干扰附近的无线通信设备，如手机、蓝牙设备等 。

针对这些电磁兼容问题，有一系列的解决方法。在硬件设计方面，可以采用屏蔽技术，如使用金属屏蔽罩将易受干扰或产生干扰的部件屏蔽起来，减少电磁干扰的传播。在电路板布局时，合理规划元器件的位置，将易受干扰的电路和产生干扰的电路分开布局，避免相互影响。例如，将模拟电路和数字电路分开，减少数字信号对模拟信号的干扰 。同时，要注意电源的滤波和去耦，在电源输入端和各个芯片的电源引脚处添加合适的滤波电容和去耦电容，去除电源中的杂波和高频干扰信号 。在软件设计方面，可以采用一些抗干扰算法，如数据校验、错误恢复等，提高系统在受到电磁干扰时的可靠性 。

四、案例分析

（一）智能家居温湿度传感器设计

在智能家居蓬勃发展的当下，温湿度传感器作为智能家居系统中感知环境温湿度的关键设备，其硬件设计至关重要。下面我们以基于 STM32 微控制器和 DHT11 温湿度传感器的智能家居温湿度传感器设计为例，详细介绍其硬件设计过程。

在需求分析阶段，明确该温湿度传感器需具备实时、准确地采集室内温湿度数据，并将数据传输给智能家居中控系统的功能。在性能方面，要求温湿度测量精度满足一定标准，DHT11 的温度测量精度为 ±2℃，湿度测量精度为 ±5% RH，能够满足一般家居环境的监测需求；同时，考虑到智能家居设备通常采用电池供电或低功耗设计，所以要求整个温湿度传感器模块的功耗较低。在环境需求上，需适应室内常见的温度范围（一般为 0℃ - 40℃）和湿度范围（一般为 20% - 80% RH） 。

进入硬件选型阶段，选择 STM32F103C8T6 作为微控制器。它基于 Cortex - M3 内核，具有丰富的外设资源，包括多个通用输入输出端口（GPIO）、串口（USART）等，能够满足与 DHT11 传感器通信以及与其他智能家居设备通信的需求；其工作频率可达 72MHz，处理能力较强，能够快速处理传感器采集的数据 。DHT11 温湿度传感器是一款复合传感器，内部集成了温湿度传感元件和信号处理电路，采用单总线通信方式，只需一个 GPIO 口即可与微控制器进行数据交互，具有成本低、使用方便的特点 。

电路设计与原理图绘制时，DHT11 的数据引脚（DATA）与 STM32 的一个 GPIO 口相连，由于 DHT11 的工作电压为 3 - 5V，而 STM32 的 GPIO 口通常为 3.3V 电平，为保证信号的正确传输，需在两者之间添加一个上拉电阻，将 DHT11 的数据引脚拉高到 3.3V 电平。同时，为了防止外界干扰对信号传输的影响，在数据线上靠近 DHT11 的一端添加一个 0.1μF 的滤波电容。STM32 的电源引脚需连接稳定的电源，一般可通过 USB 接口供电，并在电源输入端添加滤波电容，如 10μF 和 0.1μF 的电容，以去除电源中的杂波和噪声 。

进行 PCB 设计与布局时，将 STM32 和 DHT11 放置在靠近的位置，以缩短信号传输距离，减少信号干扰。将电源电路部分的元器件集中放置，并在电源层和地层之间添加多个过孔，以降低电源阻抗，提高电源的稳定性。同时，合理规划布线，将 DHT11 的数据信号线与其他信号线分开布局，避免信号串扰 。

完成 PCB 设计后，进行原型制作。将制作好的 PCB 板进行元器件焊接，焊接过程中要注意焊接质量，确保元器件引脚与焊盘之间连接牢固，避免出现虚焊、短路等问题。焊接完成后，进行硬件测试，使用万用表测量各个电源引脚的电压是否正常，使用示波器观察 DHT11 的数据信号波形是否正常。通过编写测试程序，读取 DHT11 的温湿度数据，并在串口调试助手上查看数据是否准确 。

（二）工业控制板设计

工业控制板在工业自动化领域扮演着核心角色，其硬件设计需充分考虑工业环境的特殊需求。以一款用于工业电机控制的工业控制板为例，来分析其硬件设计要点。

在工业环境中，电机控制对实时性和稳定性要求极高。工业控制板需要具备强大的处理能力，以快速响应电机的各种控制指令，实现电机的精确调速、正反转控制等功能。同时，工业现场存在大量的电磁干扰、振动、高温等恶劣环境因素，这就要求工业控制板具备良好的抗干扰能力、机械强度和耐高温性能 。

硬件选型时，选用高性能的微控制器，如 TI 公司的 TMS320F28335，它是一款专门为工业控制应用设计的数字信号处理器（DSP），具有高达 150MHz 的时钟频率，能够快速处理复杂的电机控制算法；内部集成了丰富的外设资源，如事件管理器（EV）、模数转换器（ADC）等，可方便地实现对电机的控制和监测 。功率驱动芯片选择 IR2110，它是一款高电压、高速的功率驱动芯片，能够驱动 N 沟道功率 MOSFET 或 IGBT，适用于电机的功率驱动电路，具有驱动能力强、开关速度快等优点 。

电路设计与原理图绘制时，要特别注意电源电路的设计。由于工业电机的启动和运行会产生较大的电流冲击，所以电源电路需要具备较强的抗冲击能力和稳压能力。通常采用开关电源作为主电源，并在电源输入端添加电感、电容等滤波元件，组成 π 型滤波电路，以去除电源中的高频杂波和电流冲击。在电机驱动电路中，IR2110 的高端驱动引脚（HO）和低端驱动引脚（LO）分别连接到功率 MOSFET 的栅极，通过控制 MOSFET 的导通和关断来驱动电机。同时，为了保护功率 MOSFET 和 IR2110，在电路中添加了过流保护、过压保护等电路 。

在 PCB 设计与布局方面，考虑到工业环境中的振动因素，对 PCB 进行加固设计，如添加金属边框，通过铆接或螺接的方式将边框与 PCB 紧密固定，提高 PCB 的机械强度。对于易受振动影响的敏感元器件，如晶振，采用柔性硅胶垫进行局部支撑，隔离振动传递。在布线时，将强电信号和弱电信号分开布局，避免强电信号对弱电信号产生干扰。同时，对功率电路部分的布线进行加粗处理，以降低线路电阻，减少线路发热 。

在抗干扰设计上，采用多层 PCB 设计，增加电源层和地层，提高电源的稳定性和抗干扰能力。在 PCB 的边缘和关键信号线上添加接地保护环，减少电磁干扰的辐射。对易受干扰的信号，如模拟信号，采用屏蔽线或在 PCB 上添加屏蔽层进行屏蔽 。

五、常见问题与解决方法

（一）硬件故障排查

在嵌入式硬件设计中，硬件故障是较为常见且需要及时解决的问题。电源问题是硬件故障的常见类型之一，比如电源电压不稳定，可能是由于电源模块中的稳压芯片损坏，或者滤波电容失效导致。当遇到这种情况时，我们可以使用万用表测量电源输出电压，观察其是否在正常范围内波动。若电压波动较大，可检查稳压芯片的工作状态，查看其 datasheet 中关于输出电压范围和纹波要求的参数，判断是否符合设计要求。对于滤波电容，可使用电容表测量其容值，看是否与标称值相符，若容值偏差较大，则需更换电容。

信号干扰也是常见的故障，如在高速信号传输中，信号出现失真或误码。这可能是由于信号传输线过长，未进行阻抗匹配导致。此时，我们可以使用示波器观察信号波形，查看是否存在过冲、下冲或振荡等异常情况。若存在这些问题，可在信号传输线的末端添加匹配电阻，使其阻抗与传输线的特性阻抗相匹配，减少信号反射。例如，对于常见的 50Ω 特性阻抗的传输线，可在信号接收端添加 50Ω 的匹配电阻 。

（二）兼容性问题

硬件兼容性问题在嵌入式硬件设计中也时有发生。不同芯片的电气特性差异是导致兼容性问题的常见原因之一。例如，当使用不同厂家生产的微控制器和外围芯片时，可能会出现接口电平不匹配的情况。比如，一款微控制器的 GPIO 输出高电平为 3.3V，而与之连接的外围芯片的输入高电平要求为 5V，这样就无法直接连接。解决这种问题的思路是添加电平转换电路，可使用专用的电平转换芯片，如 74LVC4245 等，实现 3.3V 电平与 5V 电平之间的转换，确保信号能够正确传输 。

此外，不同芯片的时序要求也可能存在差异。在数据传输过程中，如果发送端和接收端的时序不一致，可能会导致数据传输错误。比如，SPI 通信中，主设备和从设备的时钟频率和相位要求必须一致。在设计时，需要仔细查看芯片的数据手册，了解其时序参数，通过调整硬件电路或软件配置，使主从设备的时序匹配。例如，在软件中可以通过设置 SPI 控制器的时钟分频寄存器，调整时钟频率，以满足从设备的时序要求 。

六、总结与展望

嵌入式硬件设计是一个融合多学科知识、充满挑战与创新的领域。从需求分析的细致入微，到硬件选型的精准考量，再到电路设计、PCB 设计、原型制作与测试以及系统集成与验证等各个环节，每一步都需要工程师具备扎实的专业知识和丰富的实践经验 。

在这个过程中，电源设计、晶振设计、接口设计、存储设计以及电磁兼容设计等关键技术与要点，是确保嵌入式硬件系统稳定、高效运行的关键。通过智能家居温湿度传感器和工业控制板的案例分析，我们更直观地了解了嵌入式硬件设计在实际项目中的应用和实现过程，也认识到在设计过程中可能遇到的问题及相应的解决方法 。

展望未来，随着物联网、人工智能、大数据等新兴技术的飞速发展，嵌入式硬件设计将迎来更广阔的发展空间和更多的机遇。在物联网时代，大量的设备需要实现互联互通，这就要求嵌入式硬件具备更强大的通信能力和数据处理能力，以满足海量数据的传输和分析需求。例如，智能家居系统中的各种设备需要通过嵌入式硬件实现与云端的实时通信，将家庭环境数据上传到云端进行分析和处理，从而实现智能化的控制和管理 。

人工智能技术的融入也将为嵌入式硬件设计带来新的变革。嵌入式设备将具备更强的智能感知和决策能力，能够根据环境变化自动调整工作模式。比如，智能安防摄像头可以通过嵌入式硬件中的人工智能芯片，实现对人脸、行为的实时识别和分析，及时发现异常情况并报警 。

同时，对硬件的小型化、低功耗、高性能的要求也将不断推动嵌入式硬件设计技术的创新和进步。在可穿戴设备领域，为了满足用户长时间佩戴的需求，嵌入式硬件需要在保证功能的前提下，尽可能地减小体积和降低功耗。这就促使工程师们不断探索新的材料、新的设计方法和新的制造工艺，以实现硬件性能的突破 。

总之，嵌入式硬件设计领域充满了无限的可能性，对于有志于在这个领域发展的工程师来说，需要不断学习和掌握新的技术知识，紧跟时代的步伐，才能在未来的发展中抢占先机，为嵌入式硬件设计的发展贡献自己的力量 。
