嵌入式系统的定义与特点

嵌入式系统是嵌入在设备内部、为特定应用定制开发的专用计算机系统。它以应用为导向，依托计算机技术，软硬件均可灵活裁剪，从而满足不同场景在功能、可靠性、成本、体积和功耗等方面的严苛要求。相比通用计算机系统，嵌入式系统有着鲜明的特点，我们通过一张思维导图来直观呈现：

嵌入式系统特点

    专用性： 汽车发动机控制系统、医疗设备监测模

    实时性：工业自动化实时控制、  无人机飞行姿态调整

    资源受限：处理器性能有限、 内存容量较小

    可靠性高：航空航天应用、  医疗急救设备

   这些特点决定了嵌入式系统设计需要在有限资源下实现高效、可靠的功能。

嵌入式系统的组成部分

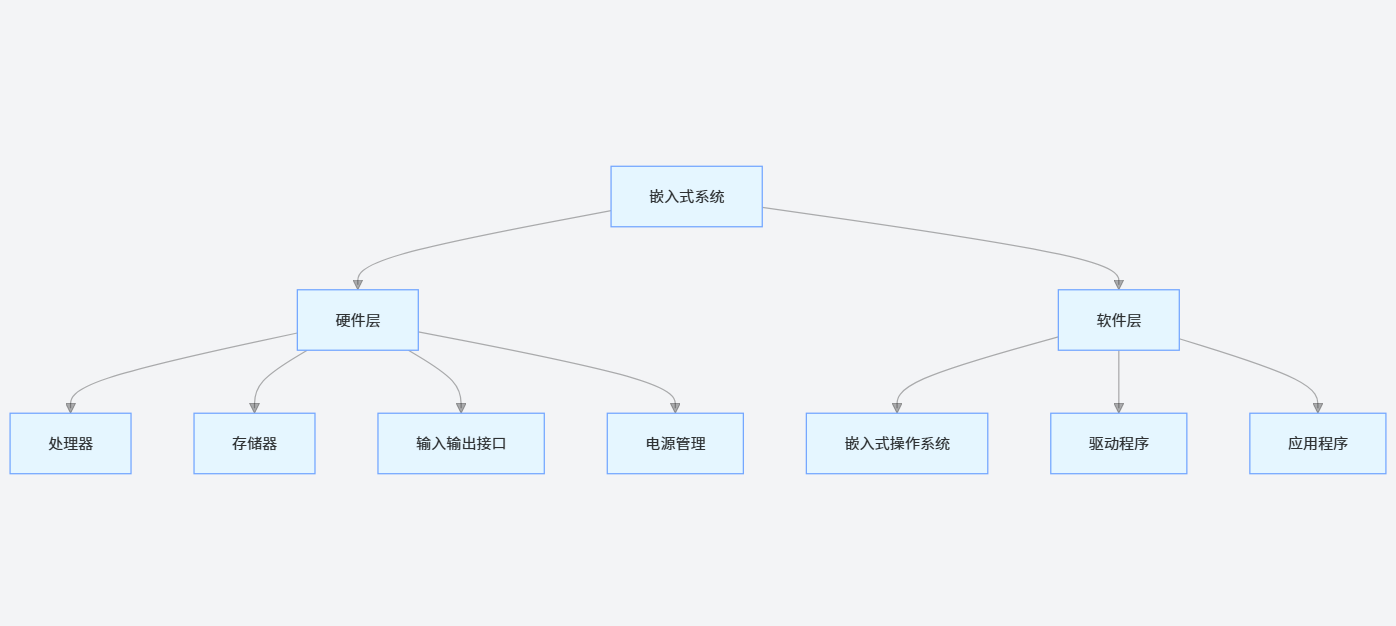

嵌入式系统由硬件和软件协同工作，共同实现各项功能。

硬件部分

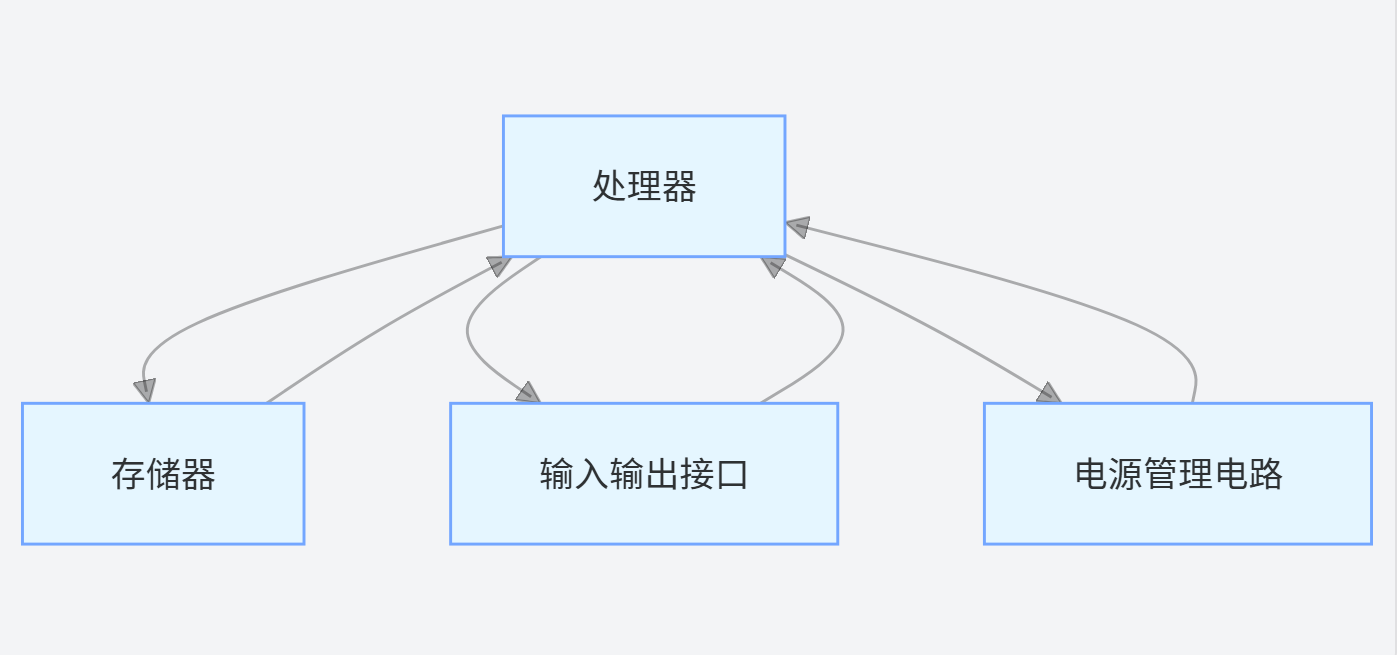

硬件是嵌入式系统运行的物理基础，核心组件包括处理器、存储器、输入输出接口和电源管理电路。以下是一个典型嵌入式硬件系统架构图：

• 处理器：作为系统核心，常见类型有微控制器（MCU）、微处理器（MPU）和数字信号处理器（DSP）。例如 STM32 系列 MCU，广泛应用于各类小型嵌入式设备。
• 存储器：分为 RAM、ROM 和 Flash。RAM 用于程序运行时的数据存储，ROM 存储固化程序，Flash 则可存储程序代码和用户数据。
• 输入输出（I/O）接口：负责系统与外部设备通信，如 UART 串口用于设备间数据传输，GPIO 接口可连接传感器和执行器。
• 电源管理电路：为系统提供稳定供电，同时管理功耗，对于电池供电设备尤为重要。

软件部分

软件赋予硬件 “灵魂”，主要包含嵌入式操作系统、驱动程序和应用程序。

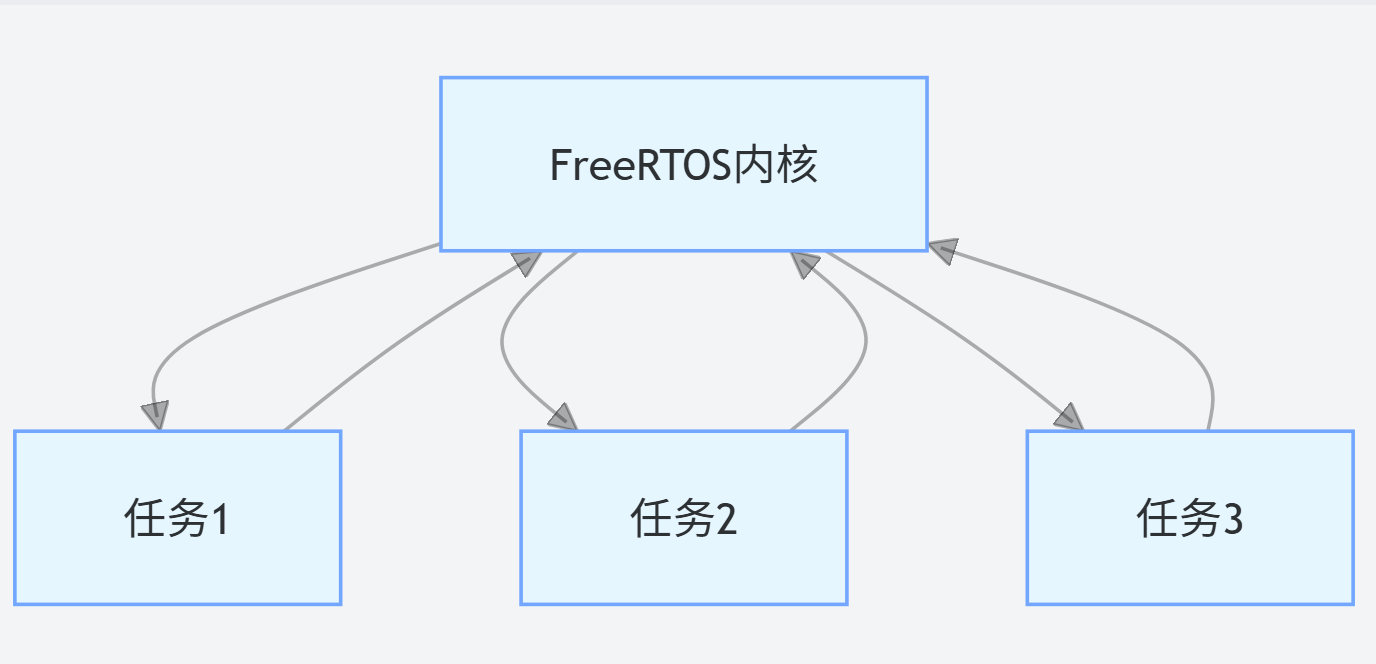

• 嵌入式操作系统（EOS）：如 Linux、FreeRTOS，负责资源管理与任务调度。下图展示了基于 FreeRTOS 的软件任务调度示意图：

• 驱动程序：实现硬件与操作系统的交互，以 STM32 的 GPIO 驱动代码为例：

// 初始化GPIO void GPIO_Init(void) {     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);     GPIO_InitTypeDef GPIO_InitStructure;     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;     GPIO_Init(GPIOA, &GPIO_InitStructure); } // 设置GPIO输出高电平 void GPIO_SetHigh(void) {     GPIO_SetBits(GPIOA, GPIO_Pin_0); } // 设置GPIO输出低电平 void GPIO_SetLow(void) {     GPIO_ResetBits(GPIOA, GPIO_Pin_0); }

• 应用程序：根据需求开发，实现特定功能，比如智能家居环境监测系统中的数据处理与传输程序。
•

嵌入式系统设计流程

嵌入式系统设计是一个系统工程，主要流程如下：

1. 需求分析：明确系统功能、性能、可靠性等要求，形成详细需求文档。
2. 系统架构设计：规划硬件与软件架构，确定组件选型和模块划分。
3. 硬件设计：完成原理图绘制、PCB 设计与元器件采购焊接。
4. 软件设计：开发驱动、移植系统、编写应用程序，并进行单元测试。
5. 系统集成与测试：将软硬件整合，进行功能、性能、可靠性测试。
6. 优化与改进：根据测试结果优化系统，提升整体表现。

嵌入式系统设计案例分析

以基于 STM32 的智能家居环境监测系统为例，我们深入剖析设计过程。

 1.2 设计目标

• 多参数同步监测：实时采集温度、湿度、光照强度数据，精度分别达 ±0.5℃、±3% RH、±5% Lux；
• 本地可视化：通过 OLED 显示屏以中文界面展示参数，支持点阵字符自定义；
• 数据远传功能：通过 USART 串口按 "光照 温度 湿度" 格式发送数据，波特率 9600bps；
• 低功耗运行：利用 STM32L1低功耗特性，配合定时器中断优化采样周期，降低系统能耗。

• 系统硬件设计

系统架构：

2.1 系统组成

环境监测系统主要由以下部分组成：

• 数据采集模块：负责采集环境参数，包括光照传感器、温湿度传感器。
• 核心控制模块：采用 STM32 微控制器，处理传感器数据并控制整个系统的运行。
• 无线通信模块：集成 LoRa 模块，实现数据的远距离无线传输。
• 显示模块：OLED 显示屏，实时显示采集到的环境参数。
• 电源管理模块：为系统提供稳定电源，并实现低功耗设计。

2.2 系统工作原理

系统工作流程如下：

1. 传感器模块周期性采集环境参数（光照强度、温度、湿度）。
2. 核心控制模块对采集的数据进行处理和分析。
3. 处理后的数据一方面通过 OLED 显示屏进行本地显示，另一方面通过 LoRa 模块发送至远程服务器。
4. 远程服务器接收数据并进行存储、分析，用户可通过客户端应用查看实时数据和历史数据。

系统架构图如图 所示：

2.1 主控模块

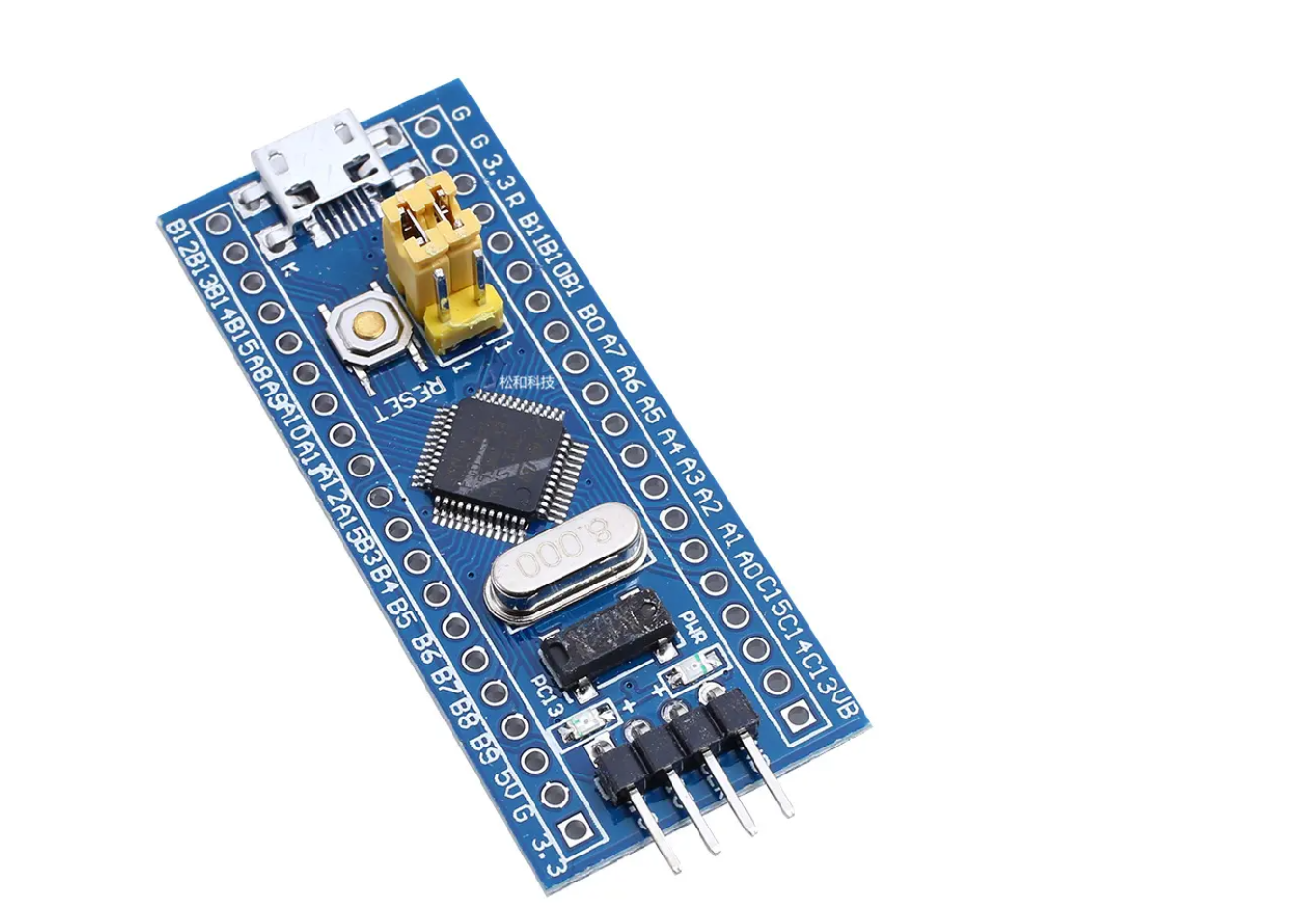

• 芯片选型：STM32系列微控制器，采用 Cortex-M3 内核，工作电压 1.8-3.6V，支持低功耗模式（睡眠、停止、待机），适合长期运行的监测场景。

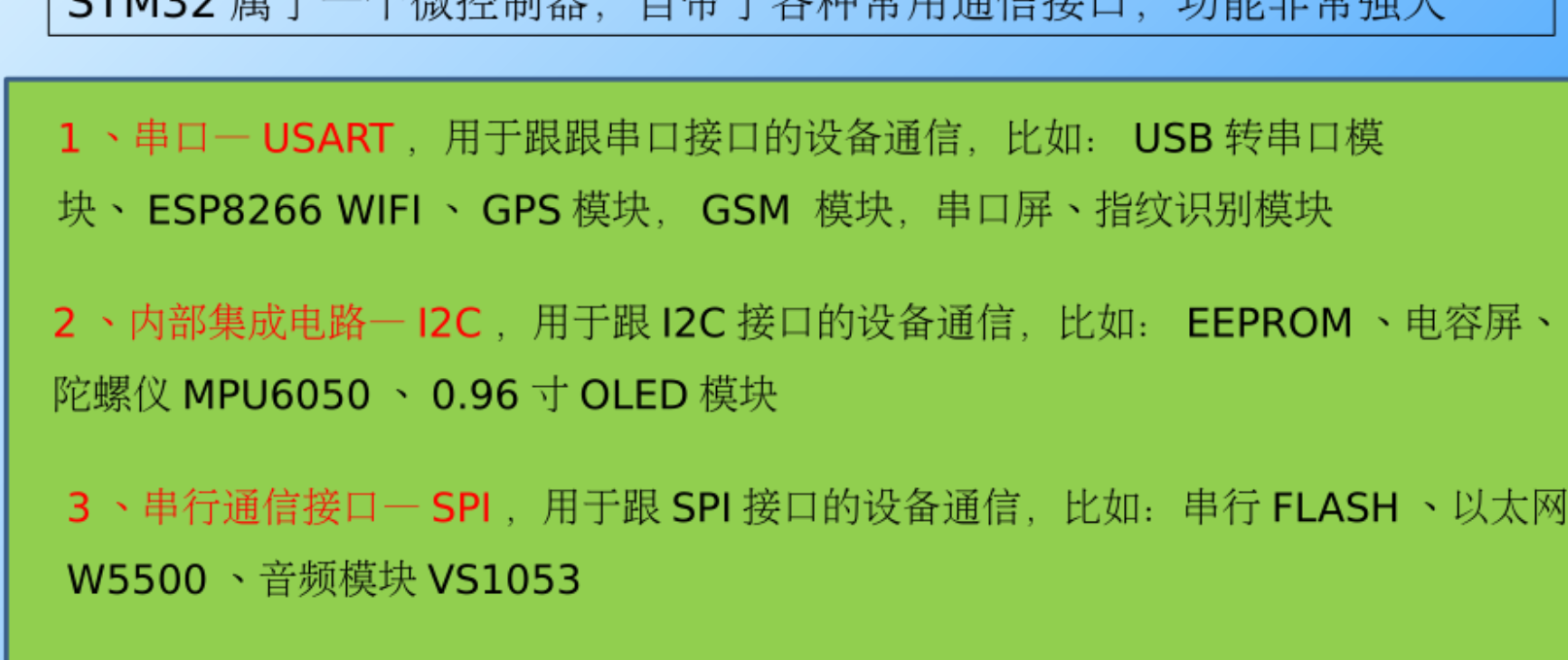

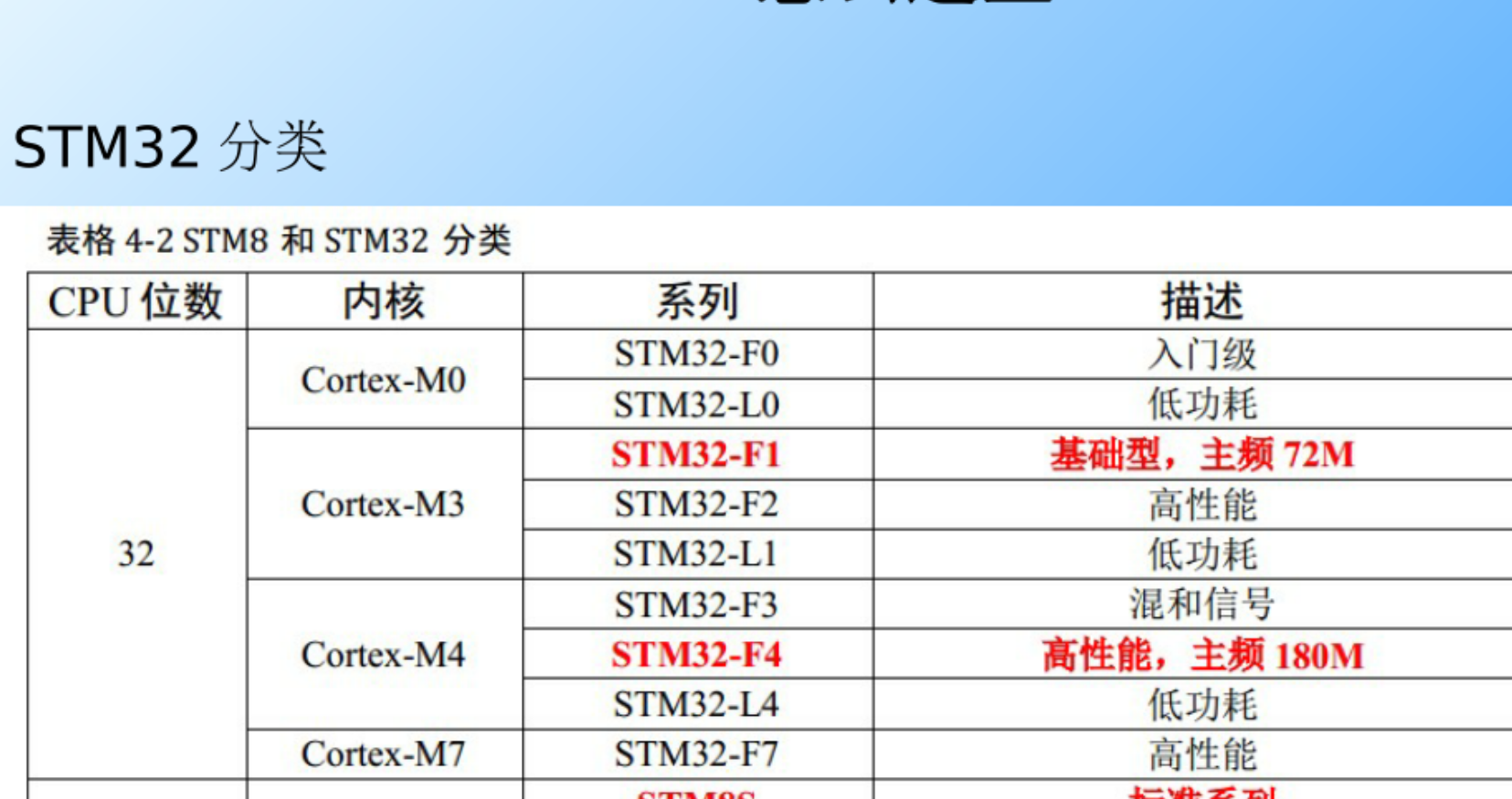

• STM32类型选择:

• 资源分配：

ADC 通道 0：连接光敏电阻，采集光照模拟信号；

USART1：配置为 9600bps 波特率，用于数据串口传输；

GPIO 端口：控制 OLED 显示屏通信（SPI 接口）、传感器 I2C 通信引脚。

2.2 传感器模块

• 温湿度监测：

采用 SHT11 数字传感器，通过 I2C 接口与 STM32 通信，测量范围温度 0-50℃、湿度 20%-90% RH，支持 CRC 校验确保数据可靠性。

• 光照强度监测：

光敏电阻与 10kΩ 电阻串联分压，通过 ADC 通道 0 采集电压值，经公式light = pow(10,(1.78 - log10(33 / light - 10)) / 0.6)转换为光照强度（Lux），适配室内 0-20000Lux 光照场景。

2.3 显示与通信模块

• OLED 显示：

0.96 英寸 SPI 接口 OLED 屏，分辨率 128×64，支持中文字符点阵显示。通过自定义guang（光）、wen（温）等字模数组，实现中文标签可视化（如 "光照: 1200.00LX"）。

• 串口通信：

USART1 配置为异步通信模式，数据格式 8 位数据位 + 1 位停止位 + 无校验位，通过

USART1_SendStr函数发送格式化数据（如 "120.5 25.3 45.6\n"），便于上位机解析。

LoRa 通信模块

LoRa 通信模块采用 SX1278 芯片，工作在 433MHz 频段，具有以下特性：

• 最大发射功率 20dBm
• 接收灵敏度高达 - 148dBm
• 传输距离可达 3-5 公里（视距环境）
• 支持多种扩频因子和编码率，适应不同通信需求
• 低功耗设计，休眠电流仅 0.5μA

SX1278 通过 SPI 接口与 STM32 连接，实现数据的无线发送和接收。LoRa 的长距离和低功耗特性使得系统能够在无需频繁更换电池的情况下实现远距离数据传输。

三、系统软件设计

3.1 软件架构

系统采用模块化设计，包含初始化、数据采集、数据处理、显示与通信五大模块：

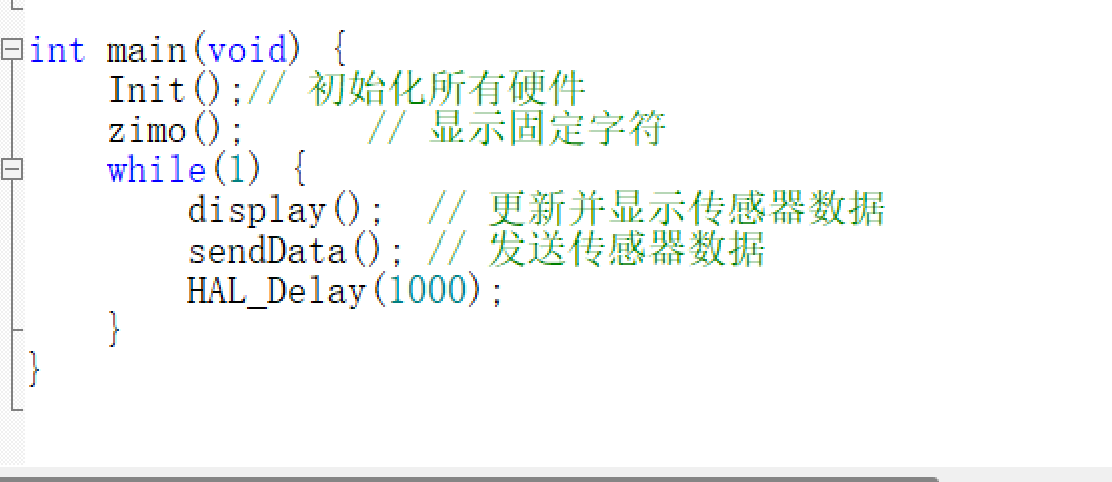

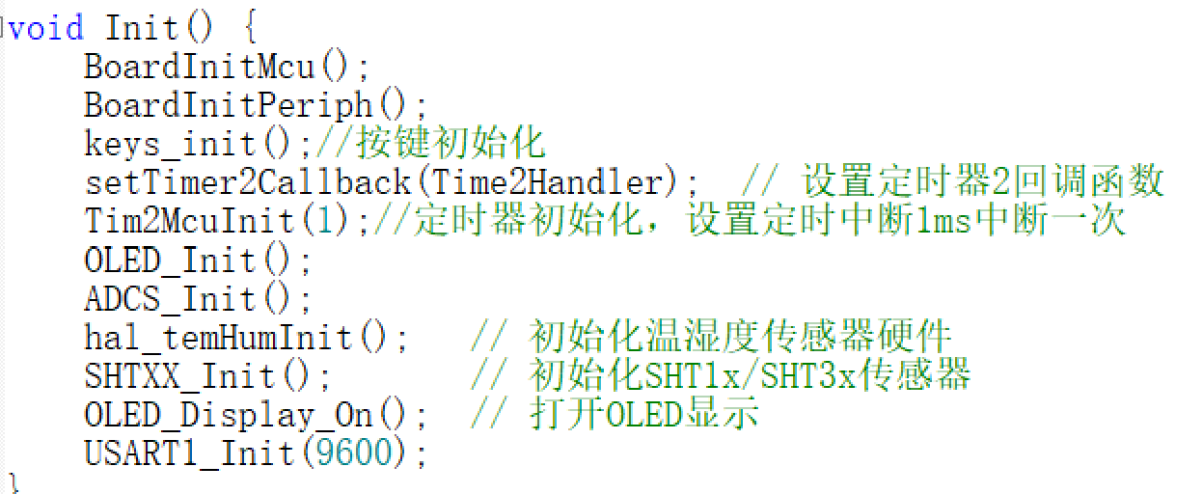

涉及软件架构模块的代码：

3.2 关键功能实现

3.2.1 初始化模块

• 硬件初始化：

定时器 2 配置为 1ms 中断，为系统提供精确时序基准；

ADC 采用连续扫描模式，提升光照数据采集实时性。

3.2.2 数据采集与处理

• 光照强度转换算法：

公式推导基于光敏电阻的对数特性，通过实验拟合参数（1.78、0.6），将 ADC 值映射为实际光照强度；

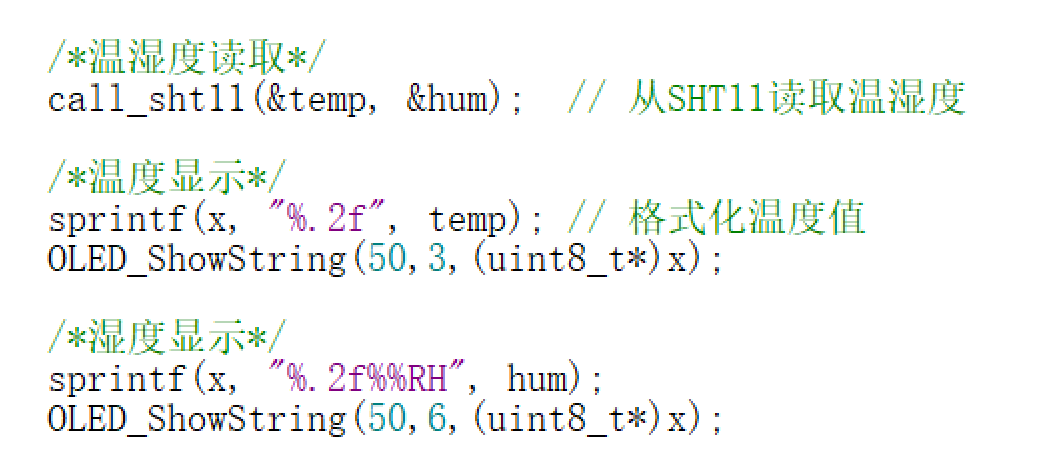

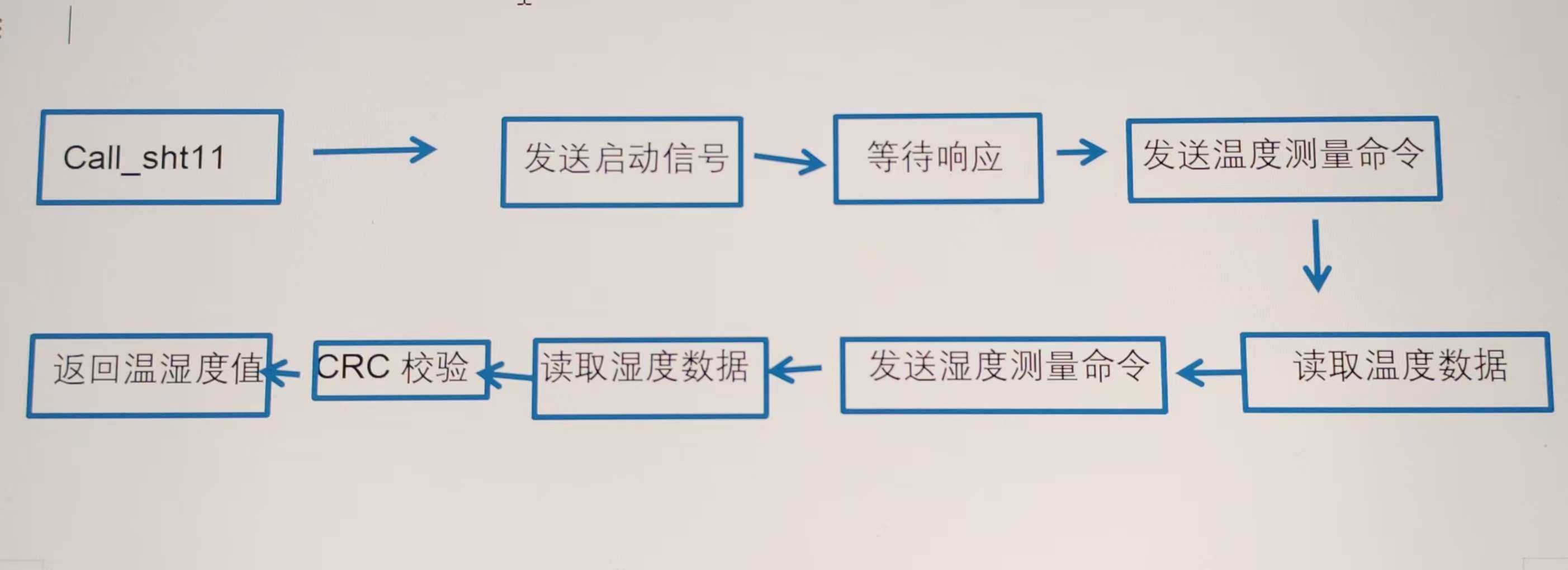

温湿度采集流程：

• 温湿度读取：

•

驱动函数内部实现 I2C 通信协议与数据校验，确保温湿度数据准确性。

3.2.3 显示与通信

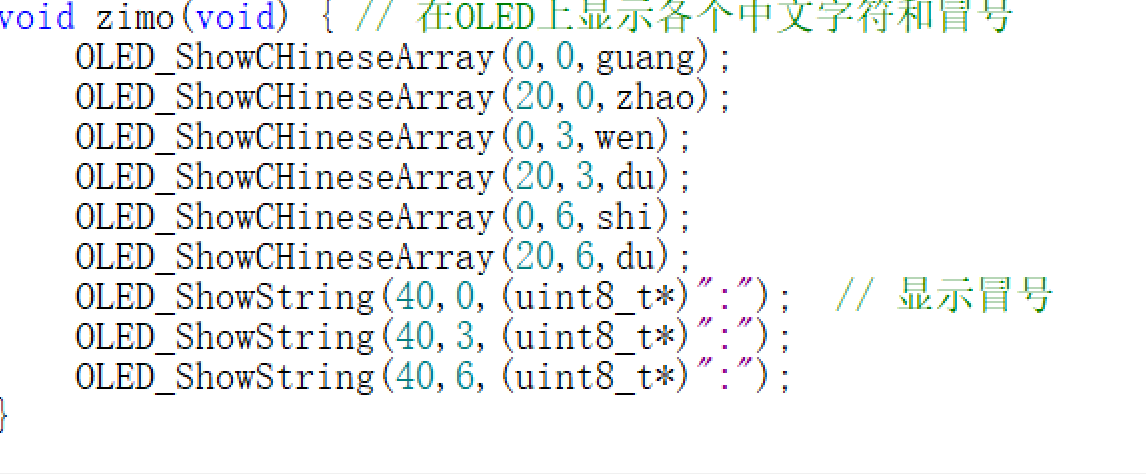

• OLED 中文字符显示
•

中文字符采用 16×16 点阵定义，如guang数组存储 "光" 字的像素数据，通过OLED_ShowCHineseArray函数逐行渲染；

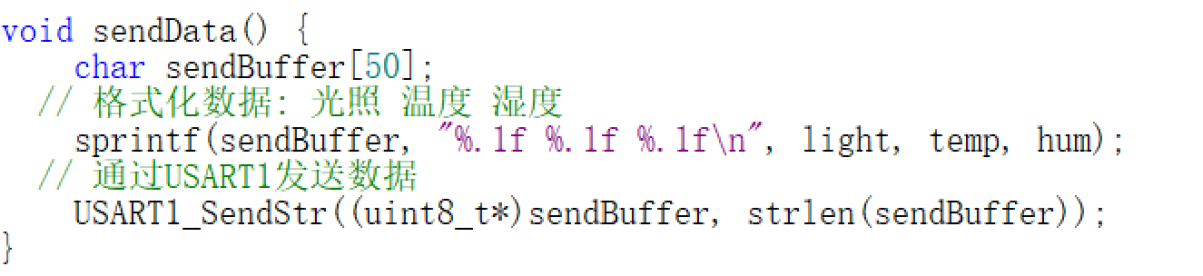

• 串口数据格式化：
•

数据格式为 "光照.1f 温度.1f 湿度.1f\n"，便于 Python/Matlab 等上位机软件解析，换行符\n作为帧结束标志。

四、关键技术与创新点

4.1 光照强度非线性校正算法

• 问题：光敏电阻阻值与光照强度呈对数关系，ADC 采集的电压值需非线性转换；
• 方案：通过pow与log10函数实现公式映射，经实验验证，在 500-10000Lux 范围内误差＜3%；
• 优化：可通过标定不同光照条件下的 ADC 值，拟合更精确的转换参数，提升全量程精度。

4.2 低功耗设计策略

• 硬件层面：选用 STM32低功耗系列芯片，待机电流＜1μA；
• 软件层面：

定时器中断控制采样周期，非采样时段 MCU 进入睡眠模式；

传感器采用唤醒式工作模式，减少持续供电消耗；

• 实测功耗：系统持续运行时电流约 15mA，可通过锂电池供电实现 72 小时以上续航。

五、系统测试与结果分析

5.1 测试环境与工具

• 标准设备：

温湿度计：Testo 175-H1，精度 ±0.5℃/±1.5% RH；

光照度计：TASI 6010，精度 ±3%；

• 串口调试工具：SSCOM V5.13.1，用于接收 STM32 发送的数据。

5.2 测试结果

环境参数	标准值	系统测量值
温度	25.0℃	25.67℃
湿度	50.0%RH	49.6%RH
光照强度	1000Lux	985Lux
数据更新频率	1s	1.002

验证结果与分析：

OLED 显示功能验证结果

• 固定中文标签显示正常，无乱码
• 动态数据更新及时，数值显示完整
• 小数点后位数符合设计要求

4.3 串口数据传输功能验证结果

• 数据格式正确，符合 "光照 温度 湿度 \n" 格式
• 长时间运行（24 小时）未出现丢包现象，传输稳定
• 数据精度符合要求（小数点后 1 位）

4.4 系统整体稳定性验证结果

• 连续运行 24 小时未出现死机或重启现象
• 系统响应时间约为 1 秒，满足实时监测需求
• 功耗测试：静态电流约 15mA，使用 3.7V/1000mAh 锂电池可续航约 66 小时

六、应用场景与拓展方案

6.1 典型应用场景

• 智能家居：联动空调、加湿器，当温度＞28℃且湿度＜30% RH 时自动启动加湿功能；
• 农业温室：光照＜500Lux 时触发补光灯，湿度＞85% RH 时启动通风扇；
• 仓储监测：温湿度超标时通过串口报警，联动上位机记录异常数据。

6.2 功能拓展方向

• 无线通信升级：集成 ESP8266 模块，将数据上传至云端平台（如 ThingSpeak），实现远程监控；
• 报警功能添加：增加蜂鸣器与 LED 灯，当参数超出阈值时本地报警；
• 多传感器扩展：接入 CO₂传感器、PM2.5 传感器，构建更全面的环境监测网络；
• 用户交互优化：增加按键调节阈值，支持通过 OLED 菜单设置采样周期与通信波特率

总结与展望

嵌入式系统设计融合多领域知识，随着物联网、人工智能等技术发展，其应用前景愈发广阔。未来，嵌入式系统将向更智能、低功耗、高集成方向演进。希望通过图文代码的结合讲解，能助你深入理解嵌入式系统设计，开启探索这一领域的大门！
