开始之前，可以使用阿里源下载要用到的库

# pip install opencv-python matplotlib numpy -i Simple Index
import cv2
import matplotlib.pyplot as plt
import numpy as np

独立窗口显示图片，直到按下任意键关闭图片

    Parameters:

    - img: Image to display.

    - title: Window title (default 'Image').

def show_image(img,title='Image'):
    cv2.imshow(title, img)  # Display the image in a window with the given title.
    cv2.waitKey(0)          # 等待任意键按下
    cv2.destroyAllWindows() # Close all OpenCV windows.

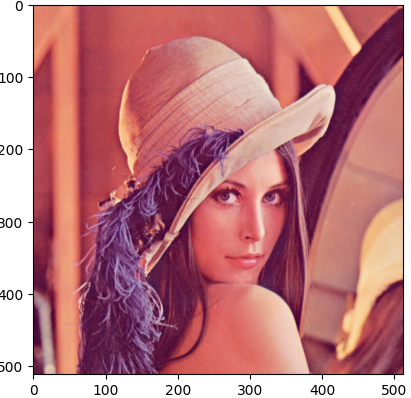

image_path = 'D:\lene.png'  # 需修改为自己电脑上的图片路径

位运算和掩码图像mask

位运算

- 任意8位二进制数与0做`&`运算，结果为`0`

- 任意8位二进制数与<b>255</b>`&`运算，结果为自身

在计算机中，位运算是对二进制位进行操作的运算。对于 8 位二进制数，常见的位运算规则如下：

按位与（&）：两个对应位都为 1 时，结果位才为 1，否则为 0。任意 8 位二进制数与 0（二进制 00000000）做 & 运算，结果为 0。因为 0 与任何位进行与运算结果都是 0。

任意 8 位二进制数与 255（二进制 11111111）做 & 运算，结果为自身。因为 1 与任何位进行与运算都保持该位不变。

图像像素的按位与操作：在图像处理中，图像通常以多维数组的形式存储，每个像素由一个或多个通道的值表示（如 BGR 模式下每个像素由三个通道表示）。按位与操作可以逐像素、逐通道地对图像进行处理。

思路：修改图像的颜色实际上是修改表示图像的数组的数值。由于黑色的BGR三元组是`(0,0,0)`,可以使用数组的加法实现图像层叠。

掩码图像（Mask）的概念

掩码图像是一个单通道的图像，其尺寸与原图像相同。掩码图像中的每个像素值代表对原图像对应像素的操作规则：

像素值为 0 表示在处理后将原图像对应像素置为黑色（即 (0, 0, 0)）。

像素值为 255 表示保留原图像对应像素的值不变。

需要实现的功能：保留图像中某些像素点不变，把某些像素点的颜色变成黑色。

途径：生成一张`掩膜`，把图像中需要去掉（或者说，变成黑色）的像素点标记为0、把图像中需要保留的像素点标记为`“1”`

可否借助位运算实现对图像的修改？

bitwise_and

img = cv2.imread(image_path)

mask = np.zeros(img.shape[:2], dtype = np.uint8) # 创建一个与图像大小相同的掩码矩阵，各元素的掩码初值是0
mask[200:400, 350:500] = 255 # 把200:400行， 200:380列的区域的掩码设成255
print('mask的尺寸是', mask.shape)

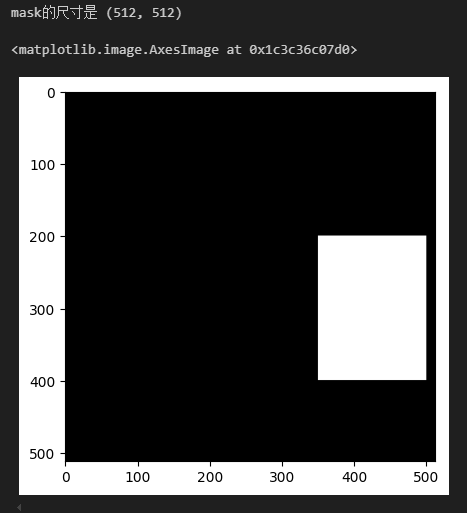

# 用图像的形式显示mask，可看到周围一圈是0（黑色），中间一块是255（白色）
plt.imshow(mask, cmap = 'gray') # mask是单通道灰度图，用plt显示要添加参数cmap='gray'

dst = bitwise_and(src1, src2[, dst[, mask]])`

dst = src1 & src2`

* src1：第一个输入图像，通常是想要处理的原始图像

* src2：第二个输入图像，通常是一个掩膜（mask），其尺寸和通道数应该与 src1 相同

* mask：操作掩码，单通道，用于指定函数操作的区域

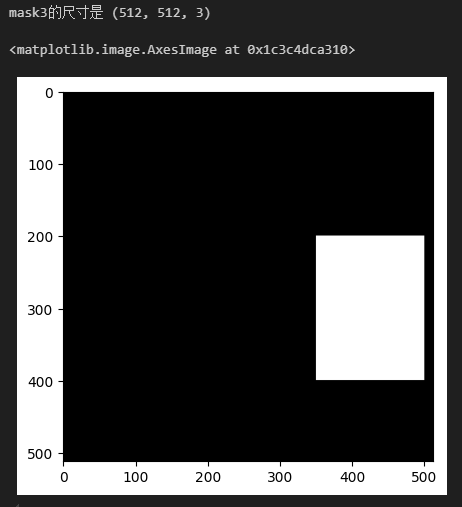

把灰度图转成BGR三通道得到mask3

# 把灰度图转成BGR三通道得到mask3
mask3 = cv2.cvtColor(mask,cv2.COLOR_GRAY2BGR)
print('mask3的尺寸是', mask3.shape)
plt.imshow(mask3[:, :, ::-1]) #::-1是Python的切片语法，用于反转数组或列表,用于将图像从BGR格式转换为RGB格式

可以看到mask3尺寸为三维的尺寸

把`img`的各像素与`mask3`（掩码）各像素做`and`操作。

- 指定切片区域的像素与`(255,255,255)`做`and`操作，像素值保持不变。

- 其余区域的像素都与`(0, 0, 0)`做`and`操作，像素值变成`(0, 0, 0)`

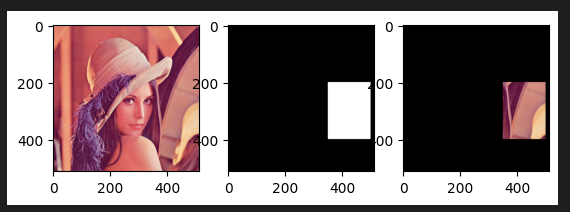

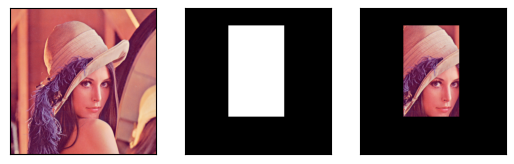

利用cv2.bitwise_and对img和mask3进行按位与运算得到result

result = cv2.bitwise_and(img,mask3)

plt.subplot(1, 3, 1) # 1行3列显示三张图，画第1张
plt.imshow(img[:, :, ::-1])

plt.subplot(1, 3, 2) # 1行3列显示三张图，画第2张
plt.imshow(mask3[:, :, ::-1])

plt.subplot(1, 3, 3) # 1行3列显示三张图，画第3张
plt.imshow(result[:, :, ::-1])

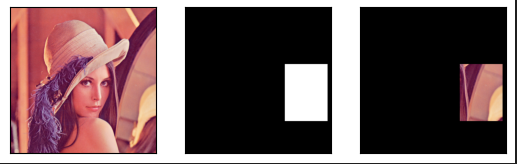

换一种写法，mask以灰度图也就是单通道的方式

img = cv2.imread(image_path)

mask = np.zeros(img.shape[:2], dtype = np.uint8) # 创建一个与图像大小相同的掩码矩阵，各元素的掩码初值是0
mask[200:400, 350:500] = 255 # 把200:400行， 200:380列的区域的掩码设成255

# 仅对mask=1的位进行img & img运算，即保持img的数值不变。
# 把mask=0的位变成0
result = cv2.bitwise_and(img,img,mask=mask)

plt.subplot(1, 3, 1) # 1行3列显示三张图，画第1张
plt.xticks([]), plt.yticks([]) # 不显示坐标
plt.imshow(img[:, :, ::-1])

plt.subplot(1, 3, 2) # 1行3列显示三张图，画第2张
plt.xticks([]), plt.yticks([])
plt.imshow(mask, cmap = 'gray') # mask是单通道，只能用灰度图显示

plt.subplot(1, 3, 3) # 1行3列显示三张图，画第3张
plt.xticks([]), plt.yticks([])
plt.imshow(result[:, :, ::-1])

可以看到输出结果其实没什么变化，因为mask

plt.imshow(mask, cmap = 'gray') # mask是单通道，只能用灰度图显示

只让第二张图以灰度的方式显示

使用掩码获得Lena的脸部区域

交互式获取roi

img = cv2.imread(image_path)
# 交互式获取roi
# 用鼠标框选roi区域后，按空格或回车键确认！按c键取消！
r = cv2.selectROI(img) # 返回一个元组（x, y, w, h）
cv2.destroyAllWindows()
mask = np.zeros(img.shape[:2], dtype = np.uint8)
mask[int(r[1]):int(r[1] + r[3]), int(r[0]):int(r[0] + r[2])] = 255  # 将选择的ROI区域变为255，即8位全是1

# TODO: result = cv2.bitwise_and()
result = cv2.bitwise_and(img,img,mask=mask)
plt.subplot(1, 3, 1) # 1行3列显示三张图，画第1张
plt.xticks([]), plt.yticks([]) # 不显示坐标
plt.imshow(img[:,:,::-1])

plt.subplot(1, 3, 2) # 1行3列显示三张图，画第2张
plt.xticks([]), plt.yticks([])
plt.imshow(mask, cmap='gray') # mask是单通道，只能用灰度图显示

plt.subplot(1, 3, 3) # 1行3列显示三张图，画第3张
plt.xticks([]), plt.yticks([])
plt.imshow(result[:,:,::-1])

运行后会有python的cv窗口弹出，手动框出需要的位置

图像相加

图像叠加(直接+)

示例

img1 = np.ones((100, 200, 3), dtype = np.uint8) * 100 # 生成尺寸为100 * 200 * 3的数组，元素值是100
img2 = np.ones((100, 200, 3), dtype = np.uint8) * 200 # 生成尺寸为100 * 200 * 3的数组，元素值是200
# TODO:将img1和img2直接相加+得到img3
img3= img1+img2

imgs = np.hstack([img1, img2, img3]) # 把三张图片横向拼接，生成的imgs高（行）是100，宽（列）是600
plt.imshow(imgs[:, :, ::-1])

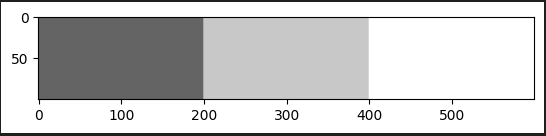

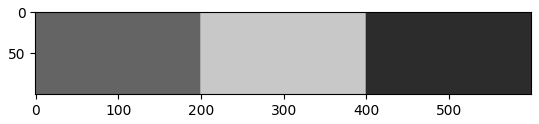

三张图像进行了横向叠加

直接相加后的图片跟相加前有什么变化？

直接相加后的图片（img3）在亮度和颜色的灰度值上与相加前的图片（img1 和 img2）有明显不同，这是由于 np.uint8 数据类型的溢出截断导致的。在实际图像处理中，如果需要正确处理这种相加操作，可考虑使用更大数据类型（如 np.int16），然后再进行合适的范围调整。

cv2.add方法

为什么img1、img2叠加后得到的img3的颜色更深？输出img3可看到元素值是44。为什么不是`100+200=300`呢？

因为img1、img2、img3的元素都是`np.uint8`类型，取值范围是`0~255`。当数值超出范围就会对`256`求余数。`300`除以`256`的余数是`300 % 256=44`

`cv2.add`用于两个图像的逐像素加法操作，或者一个图像与一个标量的加法操作，与直接使用 + 运算符不同，它提供了饱和操作，即如果计算的像素值超过了255，则自动设置为255。这是为了防止数据溢出。

img1 = np.ones((100, 200, 3), dtype = np.uint8) * 100 # 生成尺寸为100 * 200 * 3的数组，元素值是100
img2 = np.ones((100, 200, 3), dtype = np.uint8) * 200 # 生成尺寸为100 * 200 * 3的数组，元素值是100
# TODO:利用cv2.add进行相加得到img3
img3 = cv2.add(img1,img2)

imgs = np.hstack([img1, img2, img3]) # 把三张图片横向拼接，生成的imgs高（行）是100，宽（列）是600
plt.imshow(imgs[:, :, ::-1])

可以看到第三张图明显与上面的结果不同，发生了取余的操作

dog = cv2.imread('D:\dog.png')  # 改为自己电脑上的图片路径
cat = cv2.imread('D:\cat.png')
dog.shape, cat.shape  # (h,w)
# ((1600, 2560, 3), (713, 725, 3))

cv2.add()输入图像尺寸和通道数必须相同，使用cv2.resize来实现，cv2.resize中的dsize参数是指目标图像的大小，其格式应为 (宽度, 高度)

# 将dog和cat的尺寸调整为宽1000， 高700
dog = cv2.resize(dog,(1000,700)) # (w,h)重新调整尺寸为宽1000， 高700
cat = cv2.resize(cat,(1000,700))
print(dog.shape, cat.shape)
# (700, 1000, 3) (700, 1000, 3)

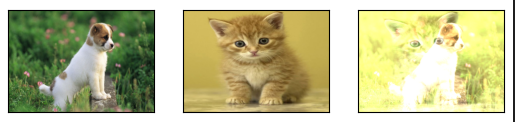

利用cv2.add进行相加的结果用dog_cat定义

dog_cat = cv2.add(dog,cat)
plt.subplot(1, 3, 1) # 1行3列显示三张图，画第1张
plt.xticks([]), plt.yticks([])
plt.imshow(dog[:, :, ::-1])

plt.subplot(1, 3, 2) # 1行3列显示三张图，画第2张
plt.xticks([]), plt.yticks([])
plt.imshow(cat[:,:,::-1])

plt.subplot(1, 3, 3) # 1行3列显示三张图，画第3张
plt.xticks([]), plt.yticks([])
plt.imshow(dog_cat[:, :, ::-1])

用到的图片：

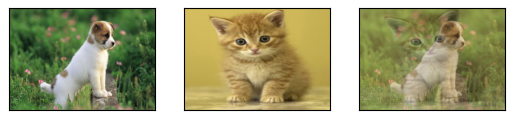

cv2.addWeighted方法

`addWeighted(src1, alpha, src2, beta, gamma[, dst[, dtype]]) -> dst`

`cv2.addWeighted`函数用于按权重对两个图像进行加权和，这在进行图像融合时特别有用。可以控制每个图像贡献的比重，以及结果图像的全局亮度调整。第五个参数gamma为加到最终加权和上的标量，用于调整亮度。

利用cv2.addWeighted实现dog_cat = dog * 0.3 + cat * 0.6

dog_cat = cv2.addWeighted(dog,0.5,cat,0.5,0.3)
plt.subplot(1, 3, 1) # 1行3列显示三张图，画第1张
plt.xticks([]), plt.yticks([])
plt.imshow(dog[:, :, ::-1])

plt.subplot(1, 3, 2) # 1行3列显示三张图，画第2张
plt.xticks([]), plt.yticks([])
plt.imshow(cat[:,:,::-1])

plt.subplot(1, 3, 3) # 1行3列显示三张图，画第3张
plt.xticks([]), plt.yticks([])
plt.imshow(dog_cat[:, :, ::-1])

实践-给图片右下角加opencv-logo

读取大图和logo原图

lena = cv2.imread('D:\lene02.png',1)  # 选择了一张分辨率更大的图片，更改图片路径
logo = cv2.imread('D:\cv-log.png',1)

用到的图片：

裁剪过的lena

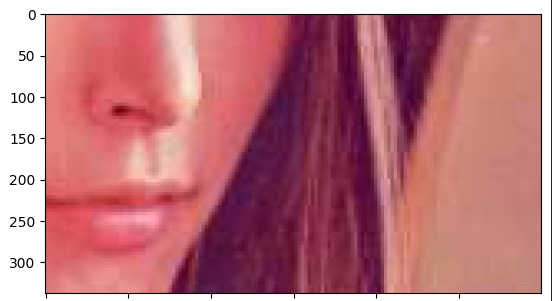

提取大图右下角ROI

h1, w1, c1 = lena.shape
h2, w2, c2 = logo.shape
# 定位大图右下角区域roi,使其具有logo的尺寸
roi = lena[h1-h2:h1,w1-w2:w1]

# 注意：对roi的操作就是对lena原图的操作
cv2.imwrite('D:\lene02.png',roi)
plt.imshow(roi[:,:,::-1])

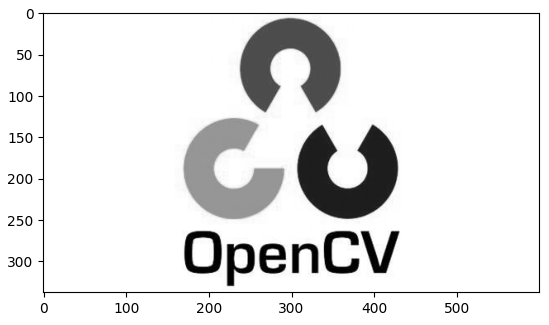

把logo原图转换为灰度图

图片：

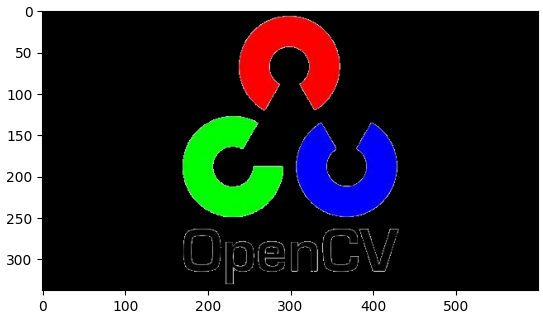

opencv的logo

利用cv2.cvtColor得到灰度图gray

gray = cv2.cvtColor(logo, cv2.COLOR_BGR2GRAY)
cv2.imwrite('D:\cv-log.png',gray)
plt.imshow(gray, cmap='gray')

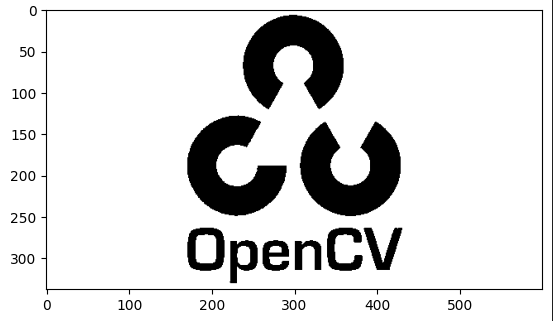

通过二值化获取抛弃logo前景的掩码图

使用OTSU二值化方法进行二值化ret, mask1 =

ret, mask1 = cv2. threshold(gray,0,255,cv2.THRESH_BINARY+cv2.THRESH_OTSU)
cv2.imwrite('D:\cv-log.png',mask1)
plt.imshow(mask1, cmap='gray')

二值化也就是保留黑白

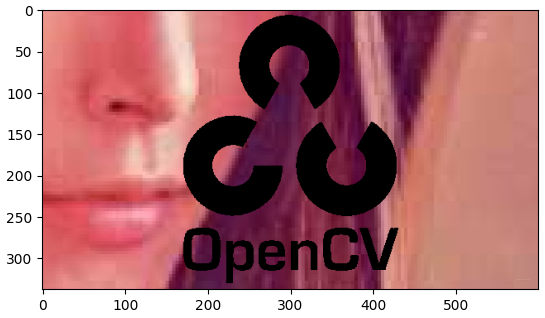

通过按位与获得只有大图背景而logo前景挖空的局部图

mask1与roi进行按位与，fg1 = cv2.bitwise_and()

fg1 = cv2.bitwise_and(roi,roi,mask=mask1)
cv2.imwrite('D:\cv-log.png',fg1)
plt.imshow(fg1[:,:,::-1])

其实也就是图片的像素叠层，logo的前景像素覆盖掉lena图片的对应像素

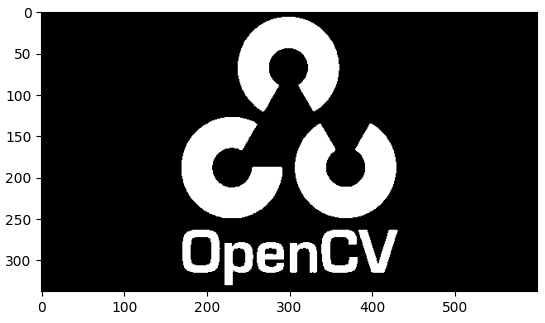

通过二值化获取保留logo前景的掩码图

使用BINARY_INV方法进行二值化ret, mask2 =

ret, mask2 = cv2.threshold(gray,220,255,cv2.THRESH_BINARY_INV)
cv2.imwrite('D:\cv-log.png',mask2)
plt.imshow(mask2, cmap='gray')

通过按位与获得只有logo前景而背景挖空的局部图

mask2与logo进行按位与，fg2 = cv2.bitwise_and

fg2 = cv2.bitwise_and(logo,logo,mask=mask2)
cv2.imwrite('D:\cv-log.png',fg2)
plt.imshow(fg2[:,:,::-1])

提取过后的logo

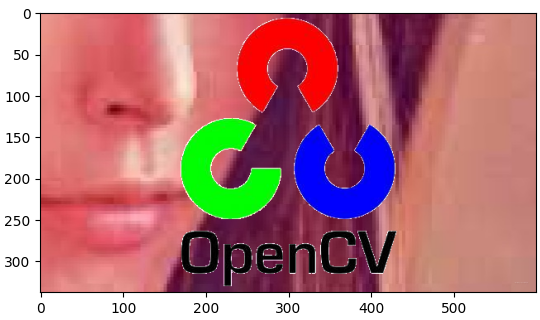

通过add()函数把两个局部图相加

roi[:]=cv2.add

roi[:]=cv2.add(fg1,fg2)  #加上“：”是为了确保原图的提取
cv2.imwrite('D:\cv-log.png',roi)
plt.imshow(roi[:,:,::-1])

提取后的roi视图

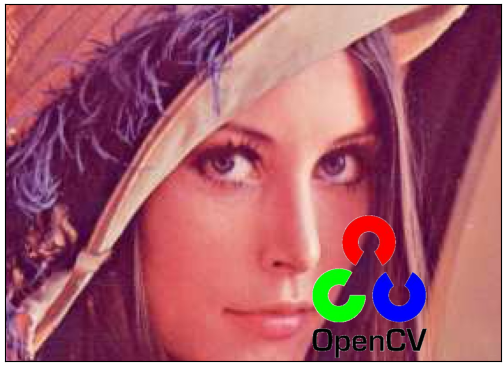

把合成照片放回Lena照片的右下角

lena[h1-h2:h1,w1-w2:w1] = roi
plt.imshow(lena[:, :, ::-1])
plt.xticks([]), plt.yticks([])

不打印坐标，这是原图视图

使用掩码对lena图像的脸部进行打码、解码

lena = cv2.imread(image_path)
h,w, _ = lena.shape # 图片的行(高）h、列（宽）w

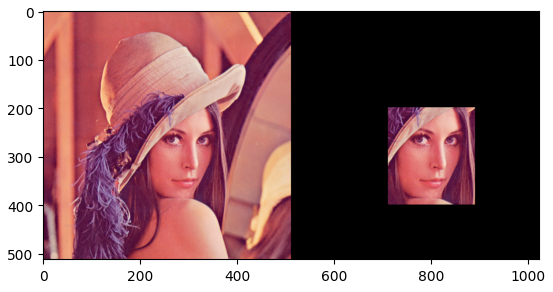

只显示lena脸部，其他部分打码

mask1 = np.zeros((h,w), dtype=np.uint8)  #生成一个掩膜图像（任何一个数与0与运算都是0，任何一个数与1与运算都是这个数本身）
mask1[200:400, 200:380]=255              #这个掩膜图像大小是lena.shape的大小，像素值是0或255
# # 或者用cv2.selectROI自己选取ROI区域
# TODO: lena_face = cv2.bitwise_and()
lena_face = cv2.bitwise_and(lena,lena,mask = mask1)
imgs = np.hstack([lena, lena_face])
plt.imshow(imgs[:, :, ::-1])

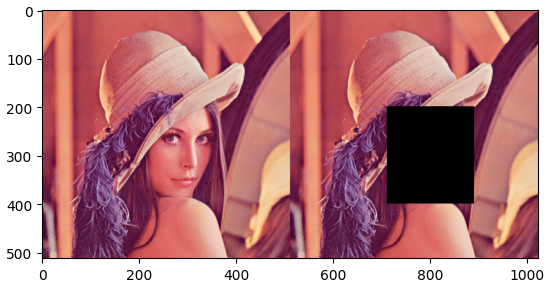

去掉Lena脸部

mask2 = np.ones((h,w), dtype=np.uint8)*255
mask2[200:400, 200:380]=0
# TODO:lena_no_face = cv2.bitwise_and()
lena_no_face = cv2.bitwise_and(lena ,lena , mask=mask2)

imgs = np.hstack([lena, lena_no_face])
plt.imshow(imgs[:, :, ::-1])

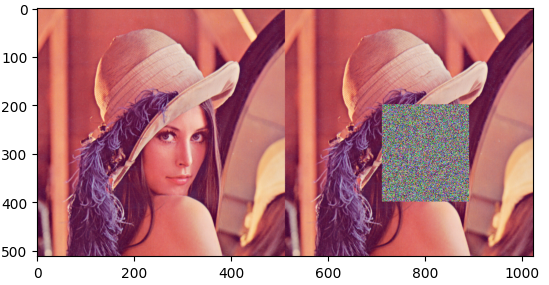

给lena脸部打彩色码

lena_no_face_color = lena.copy()
ROI =np.random.randint(0,
                      256,
                      size=(400-200,380-200,3),
                      dtype = np.uint8)
lena_no_face_color[200:400, 200:380] = ROI
imgs = np.hstack([lena, lena_no_face_color])
plt.imshow(imgs[:, :, ::-1])

原理是随机的生成0-255的像素值（点）

ROI =np.random.randint(0,

256,

size=(400-200,380-200,3),

dtype = np.uint8)

给图像加密/解密

随机生成密钥图像，尺寸跟lena图像相同

#生成一个随机密钥图像
key = np.random.randint(0,
                       256,
                       size=(h,w,3),
                       dtype = np.uint8)

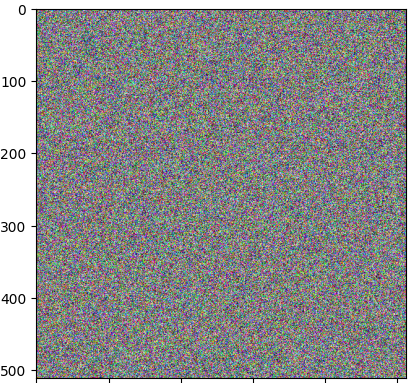

#1、使用密钥key对lena整体加密
lena_encryption = cv2.bitwise_xor(lena,key)  # 在逻辑异或中，如果两个比特位相同，则结果为0；如果不同，则结果为1
plt.imshow(lena_encryption[:, :, ::-1])

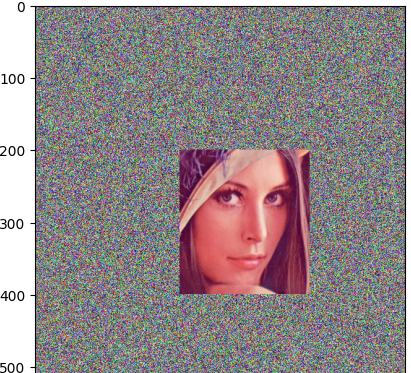

只对lena脸部应用密钥进行解密（逻辑异或操作）

face_only = lena_encryption.copy()
# face_only[200:400, 200:380] = lena_face[200:400, 200:380]
face_only[200:400, 200:380] = cv2.bitwise_xor(face_only[200:400, 200:380],key[200:400, 200:380])
plt.imshow(face_only[:, :, ::-1])

使用密钥key对lena整体解密

lena_decryption = cv2.bitwise_xor(lena_encryption,key)
plt.imshow(lena_decryption[:, :, ::-1])
