前言

本次我们训练自己的数据而不是用yolo公版demo的数据，把自己的数据集训练成pt转成onnx后再通过rknn-toolkit2转成rknpu 可以识别的RKNN 模型文件。

---

一：训练环境搭建

1.1 Win11/Win10 +pytorch+conda，电脑配置了一张英伟达RTX4060的显卡。

1.2 训练时间和电脑配置相关，训练的数据集越大，img size越大，训练所需时间越久，运用显卡来训练比CPU快很多。

1.3本次只是搭建利于在rknpu 上跑的ONNX环境，其他平台也类似。

二：下面我列出我电脑已经安装好的环境，环境配置方法请参考其他链接或者百度搜 索下，基本上大差不差.
注意：以下能打开的前提是conda等环境已经安装好了，如没有安装请先安装。

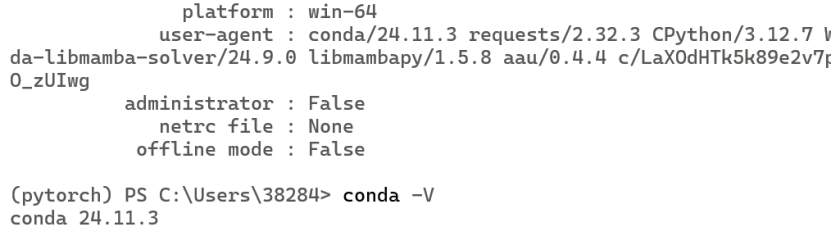

2.1 打开Anaconda PowerShell Prompt
Conda 环境，win64位，23.11.3版本，

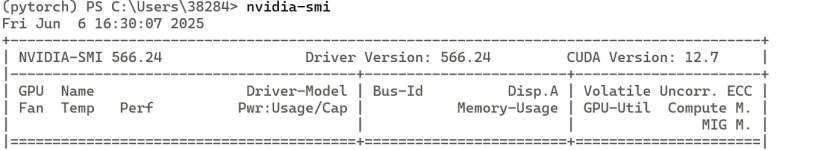

2.2 英伟达显卡
输入nvidia-smi 查看英伟达显卡信息,
查看版本为12.7

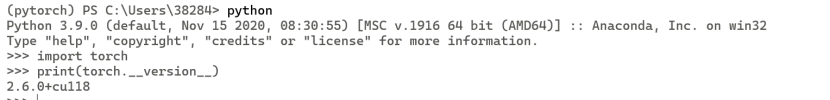

2.3 torch版本
import torch
print(torch.version)
2.6.0+cu118 带cuda显卡的版本

2.4 python 版本
python -V
Python 3.9.0

2.5 labelImg 已经安装好

三：我们从官网下载Yolov5 版本
注意Yolov5 也有好几个版本，其中Yolov5 6.0及以上和6.0以下修改的方式不同
否则训练出来的onnx在转成rknn报错，或者在rknpu 跑不通。
这里最好下载6.0以上的版本。

数据集整理

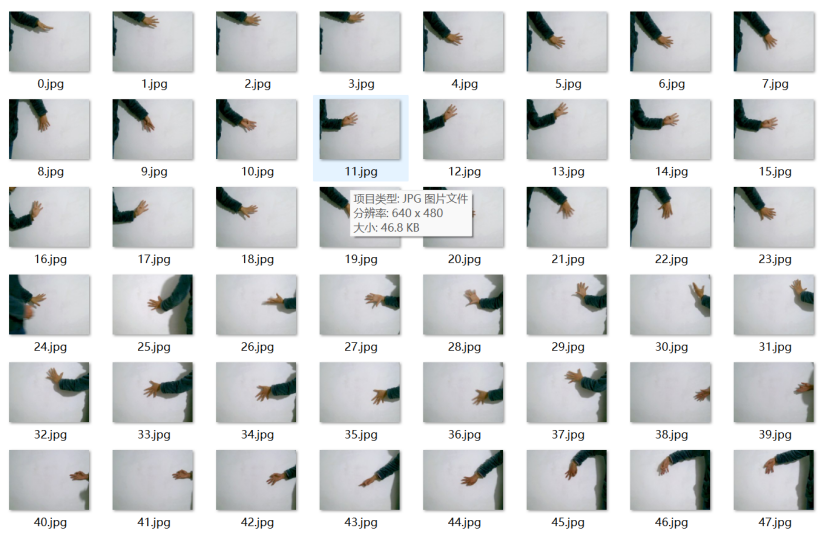

3.1我们为了区别和yolo5 80种类不一样，我们在这里只标注1个类别，而且图片是重新采样过的。

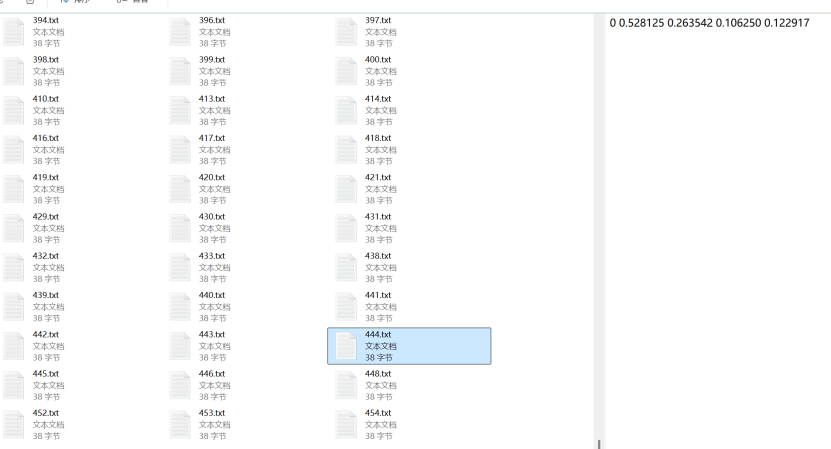

3.2这里我们已经用lableImg工具标注好，如下，标注了200多张图片

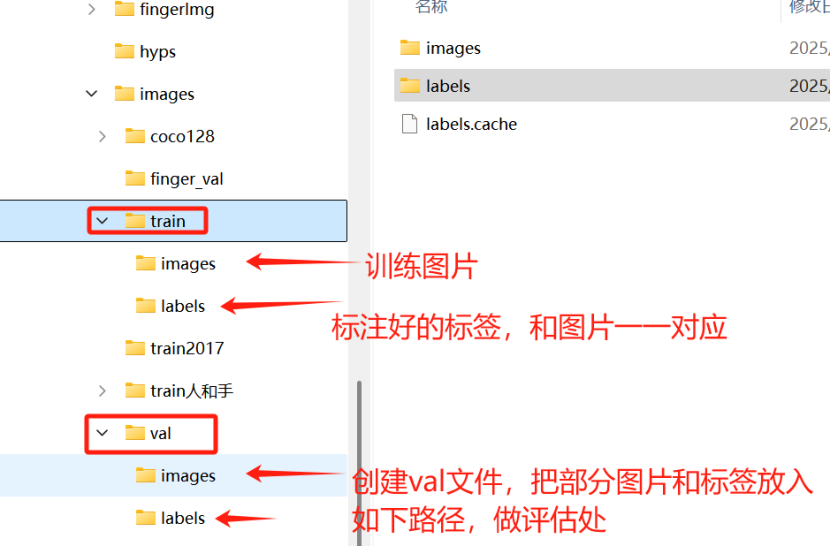

3.3 把标注好的数据集放入,其中一个是图片另外一个是标签，图片和标签一一对应
训练用的，放入如下路径
Yolov5\data\images\train\images
Yolov5\data\images\train\labels
评估用的，放入如下路径
Yolov5\data\images\val\images
Yolov5\data\images\val\labels

四:接着修改代码：
我们可以按720P或者640分辨率进行训练，根据实际情况修改，分辨率设置越小推理速度越快
4.1修改data\VOC.yaml
修改我们刚刚替换的路径
path: ./data
train: # train images (relative to ‘path’) 16551 images

• images/train/images

val: # val images (relative to ‘path’) 4952 images

• images/val/images
  4.2 拷贝train.py Mytrain.py并根据情况修改相关指令，这里不用修改代码

根据电脑配置不同有可能报错的，默认为8改小点
–workers’, type=int, default=4,

4.3 拷贝train.py Mytrain.py并修改相关指令
我这里修改epochs为50次，为了节省时间

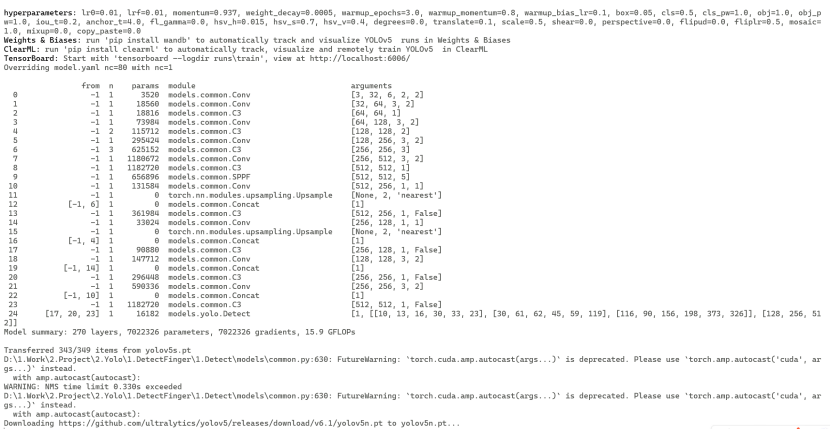

4.4 python ./Mytrain.py 输入指令开始训练
我用了198张图片进行训练
che’ images and labels… 198 found, 1 missing, 0 empty, 0 corrupt: 100%|██

50 epochs completed in 0.170 hours.
//导出路径，此时路径下生成pt
Results saved to runs\train\exp18

五：pt导出onnx
5.1导出的时候需要修改yolo.py，训练的时候无需修改，
否则生成的onnx无法转成正确的rknn。

打开yolo.py  class Detect(nn.Module):
def forward(self, x):
   z = []  # inference output
        #for i in range(self.nl):
            # x[i] = self.m[i](x[i])  # conv
            # bs, _, ny, nx = x[i].shape  # x(bs,255,20,20) to x(bs,3,20,20,85)
             #x[i] = x[i].view(bs, self.na, self.no, ny, nx).permute(0, 1, 3, 4, 2).contiguous()

             #if not self.training:  # inference
                 #if self.onnx_dynamic or self.grid[i].shape[2:4] != x[i].shape[2:4]:
                  #   self.grid[i], self.anchor_grid[i] = self._make_grid(nx, ny, i)

                # y = x[i].sigmoid()
                # if self.inplace:
               #      y[..., 0:2] = (y[..., 0:2] * 2 + self.grid[i]) * self.stride[i]  # xy
                #     y[..., 2:4] = (y[..., 2:4] * 2) ** 2 * self.anchor_grid[i]  # wh
                # else:  # for YOLOv5 on AWS Inferentia https://github.com/ultralytics/yolov5/pull/2953
                    xy, wh, conf = y.split((2, 2, self.nc + 1), 4)  # y.tensor_split((2, 4, 5), 4)  # torch 1.8.0
           #          xy = (xy * 2 + self.grid[i]) * self.stride[i]  # xy
          #           wh = (wh * 2) ** 2 * self.anchor_grid[i]  # wh
                    y = torch.cat((xy, wh, conf), 4)
          #       z.append(y.view(bs, -1, self.no))

        # return x if self.training else (torch.cat(z, 1),) if self.export else (torch.cat(z, 1), x)
//注释掉，这个修改成
   z.append(torch.sigmoid(self.m[i](x[i])))
   return z

5.2 执行如下命令导出 onnx
python export.py --weights BlackWhite_best.pt --include onnx
此时在 runs\train\exp18 会生成 BlackWhite_best.onnx

六：把ONNX转成RKNN
需要再ubuntu中转，我们需要把BlackWhite_best.onnx放到如下路径
rknn-toolkit2\examples\onnx\yolov5

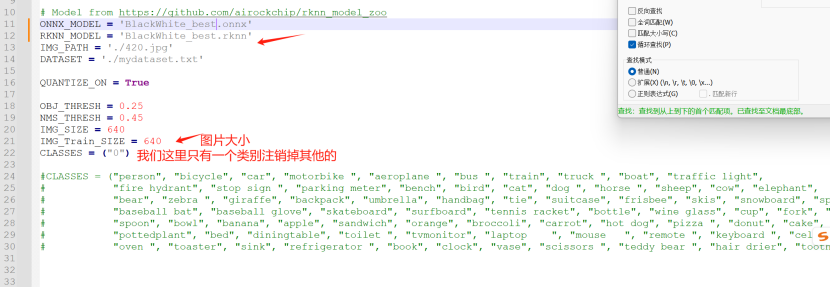

6.1修改test.py
ONNX_MODEL = ‘BlackWhite_best.onnx’
RKNN_MODEL = ‘BlackWhite_best.rknn’
IMG_PATH = ‘./420.jpg’
DATASET = ‘./mydataset.txt’

6.2执行python ./test.py

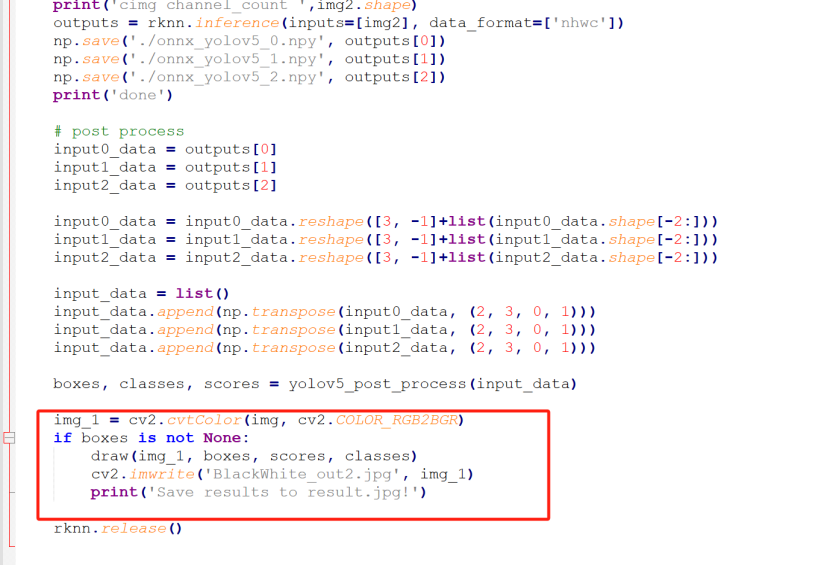

通过export_rknn 把onnx转成rknn并进行推理，
推理函数rknn.inference，
boxes, classes, scores = yolov5_post_process(input_data)进行后处理

生成的结果保存在本地中,img_1 = cv2.cvtColor(img, cv2.COLOR_RGB2BGR)

这里用RKNN+Opencv结合方式进行处理。
