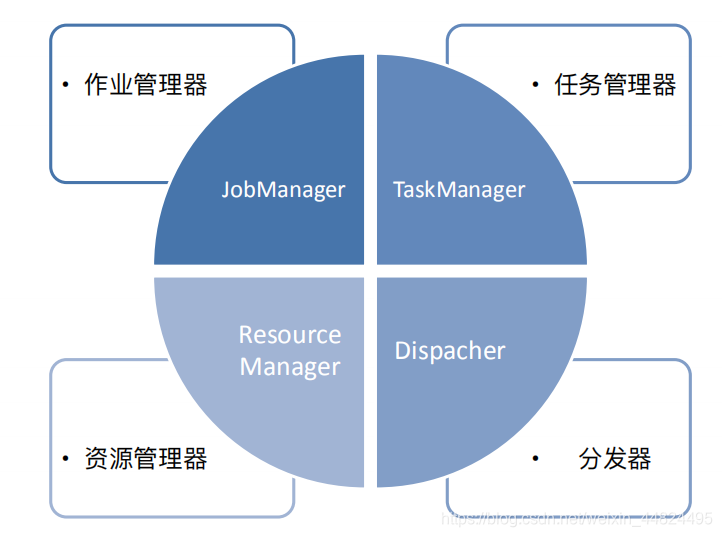

1.Flink 运⾏时的组件

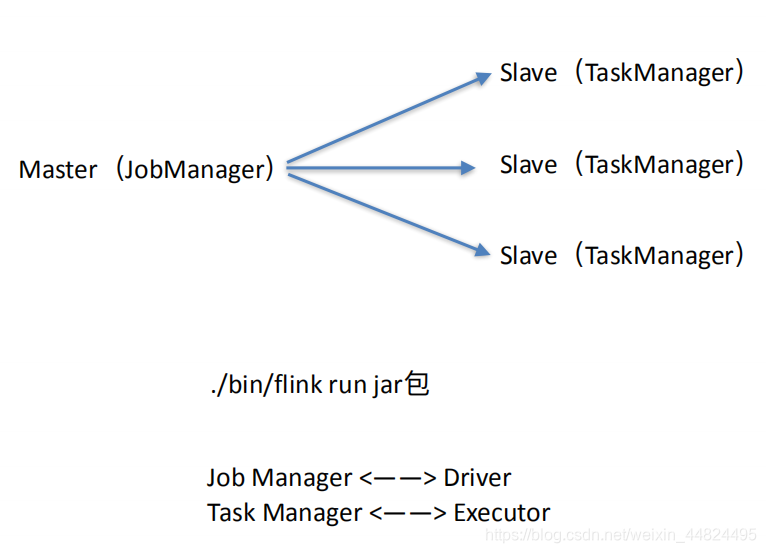

1.1 作业管理器（JobManager）（Master节点）

1. 控制⼀个应⽤程序执⾏的主进程，也就是说，每个应⽤程序都会被⼀个不同的JobManager 所控制执⾏。
2. JobManager 接收要执⾏的应⽤程序，这个应⽤程序会包括：作业图（JobGraph）、逻辑数据流图（logical dataflow graph）和打包了所有的类、库和其它资源的JAR包。
3. JobManager 会把JobGraph转换成⼀个物理层⾯的数据流图，这个图被叫做“执⾏图” （ExecutionGraph），包含了所有可以并发执⾏的任务。
4. JobManager 会向资源管理器（Flink的资源管理器)（ResourceManager）请求执⾏任务必要的资源，也就是任务管理器（TaskManager）（Slave节点）上的任务插槽（slot）。⼀旦它获取到了⾜够的资源，就会将执⾏图（DAG）分发到真正运⾏它们的TaskManager上。⽽在运⾏过程中，JobManager会负责所有需要中央协调的操作，⽐如说检查点（checkpoints）的协调。

1.2 任务管理器（TaskManager）（Slave节点）

1. Flink中的⼯作进程。通常在Flink中会有多个TaskManager运⾏，每⼀个TaskManager都包含了⼀定数量的插槽（slots）。插槽的数量限制了TaskManager能够执⾏的任务数量。
2. 启动之后，TaskManager会向资源管理器注册它的插槽；收到资源管理器的指令后，TaskManager就会将⼀个或者多个插槽提供给JobManager调⽤。JobManager就可以向插槽分配任务（tasks）来执⾏了。
3. 在执⾏过程中，⼀个TaskManager可以跟其它运⾏同⼀应⽤程序的TaskManager交换数据（⽐如shuffle）。
4. 每⼀个任务管理器是⼀个JVM进程，每⼀个插槽是⼀个线程

1.3 资源管理器（ResourceManager）

1. 负责管理任务管理器（TaskManager）的插槽（slot），TaskManager
   插槽是Flink中定义的处理资源单元。
2. Flink为不同的环境和资源管理⼯具提供了不同资源管理器，⽐如YARN、
   Mesos、Kubernetes（管理docker容器组成的集群），以及Standalone（独
   ⽴集群）部署。
3. 当JobManager申请插槽资源时，ResourceManager会将有空闲插槽的
   TaskManager分配给JobManager。如果ResourceManager没有⾜够的插槽
   来满⾜JobManager的请求，它还可以向资源提供平台（YARN，K8s）发起
   会话，以提供启动TaskManager进程的容器

1.4 分发器（Dispatcher）

1. 可以跨作业运⾏，它为应⽤提交提供了RESTful接⼝(GET/PUT/
   DELETE/POST)。
2. 当⼀个应⽤被提交执⾏时，分发器就会启动并将应⽤移交给⼀个
   JobManager。
3. Dispatcher也会启动⼀个Web UI，⽤来⽅便地展示和监控作业执⾏的信
   息。

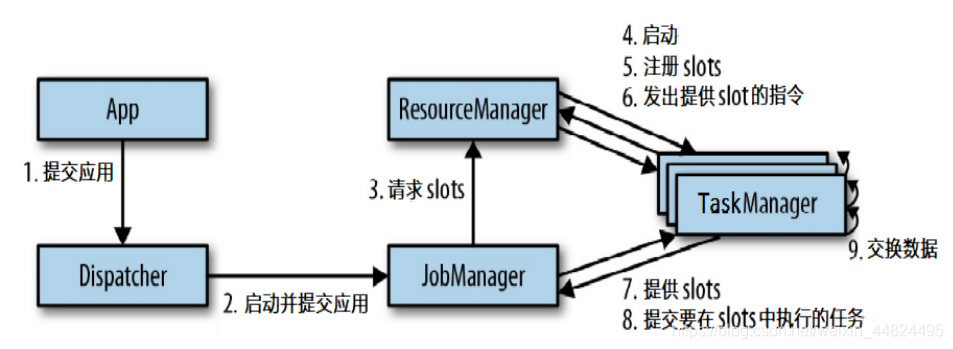

2.任务提交流程

2.1 独立集群

程序的并⾏度设置为10，那么并⾏任务的数量就是10，
作业管理器会向资源管理器请求10个任务槽

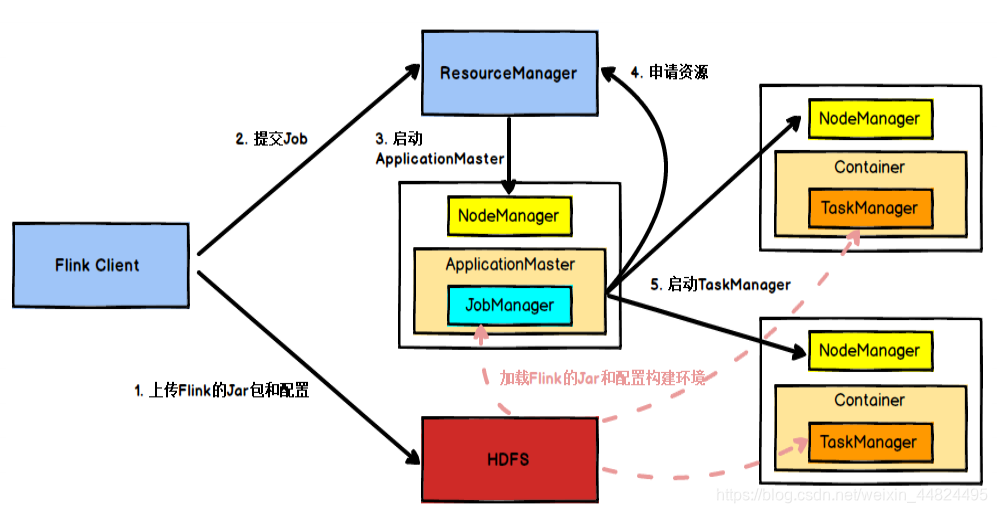

2.2 Yarn

10台机器，每台机器8-core
9台任务管理器，每台任务管理器8个任务插槽
最佳实践：任务插槽数 = 线程数 = cpu核数
任务插槽数量：静态
并⾏度：动态
最佳实践：并⾏度 = 任务插槽数量

3.任务调度原理

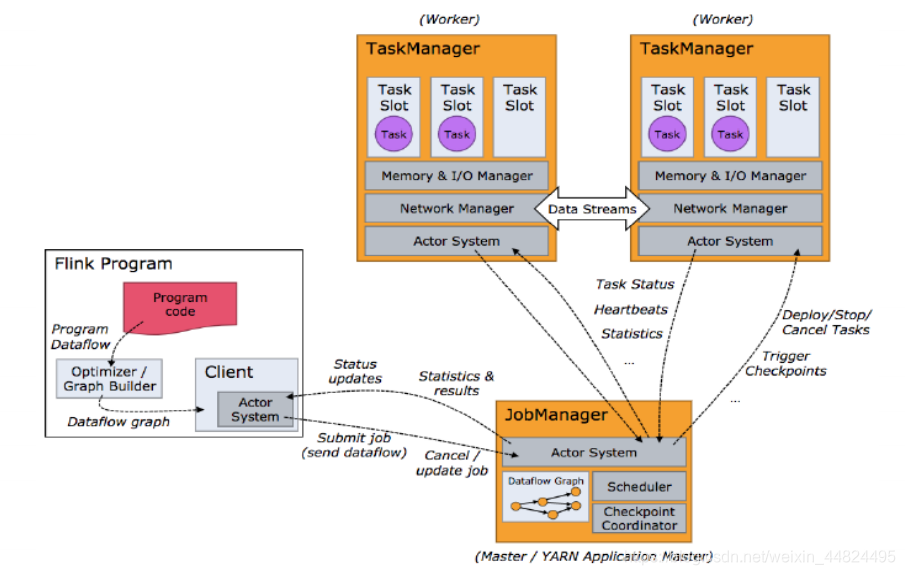

1. Flink Program执行Client准备JobGraph（dataflow）并发送给JobManager
2. JobManager 再调度任务到各个 TaskManager 去执行
3. TaskManager 将心跳和统计信息汇报给 JobManager，TaskManager 之间以流的形式进行数据的传输
4. Client，JobManager，TaskManager都是独立的JVM进程

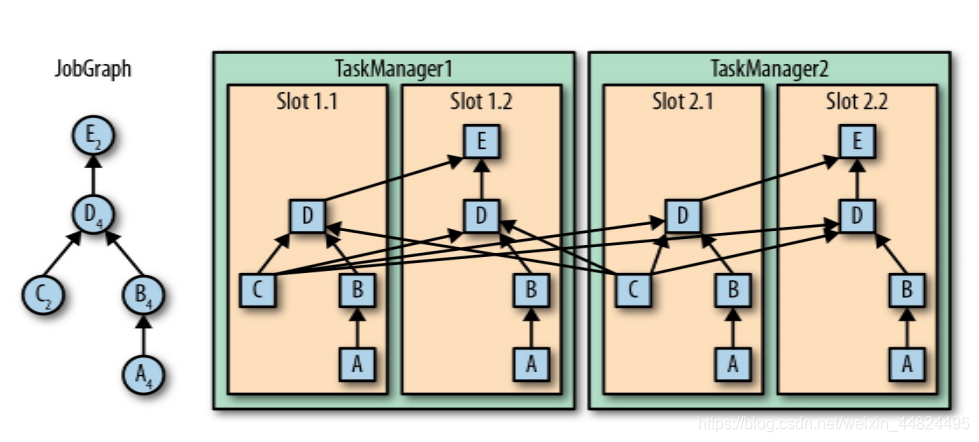

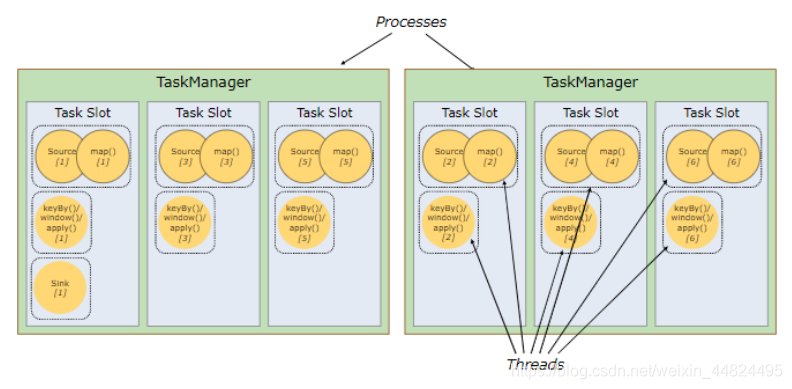

3.1 TaskManger与Slots

1. Flink 中每⼀个 TaskManager 都是⼀个JVM进程，它可能会在独⽴的线程上执⾏⼀个或多个 subtask，每⼀个⼦任务占⽤⼀个任务插槽（Task Slot）
2. 为了控制⼀个 TaskManager 能接收多少个 task， TaskManager 通过 task slot 来进⾏控制（⼀个 TaskManager ⾄少有⼀个 slot）
3. 默认情况下，Flink 允许⼦任务共享 slot，即使它们是不同任务的⼦任务。 这样的结果是，⼀个 slot 可以保存作业的整个管道。

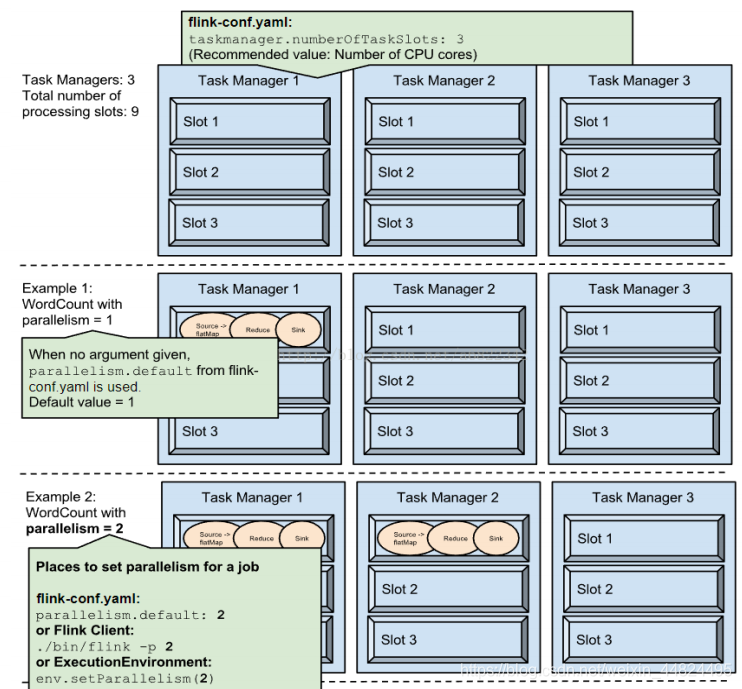

4. Task Slot 是静态的概念，是指 TaskManager 具有的并发执⾏能⼒，可以通过参数taskmanager.numberOfTaskSlots进行配置
5. 并行度parallelism是动态概念，即TaskManager运行程序时实际使用的并发能力，不能超过Task Slot，可以通过参数parallelism.default进行配置

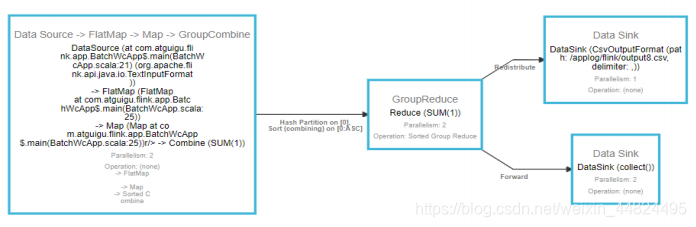

3.2 程序和数据流（DataFlow）

3.2.1 Flink程序组成

• 所有的Flink程序都是由三部分组成的： Source 、Transformation 和 Sink
• Source 负责读取数据源，Transformation 利⽤各种算⼦进⾏处理加⼯，Sink 负责输出

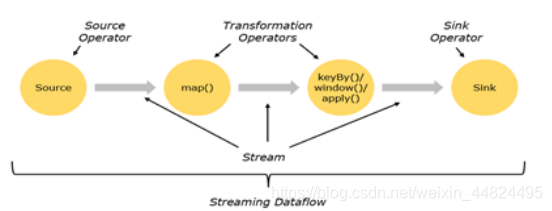

3.2.2 图示解析

1. 在运⾏时，Flink上运⾏的程序会被映射成“逻辑数据流”（dataflows）
2. 每⼀个dataflow以⼀个或多个sources开始以⼀个或多个sinks结束。dataflow类似于任意的有向⽆环图（DAG）
3. 在⼤部分情况下，程序中的转换运算（transformations）跟dataflow中的算⼦（operator）是⼀⼀对应的关系

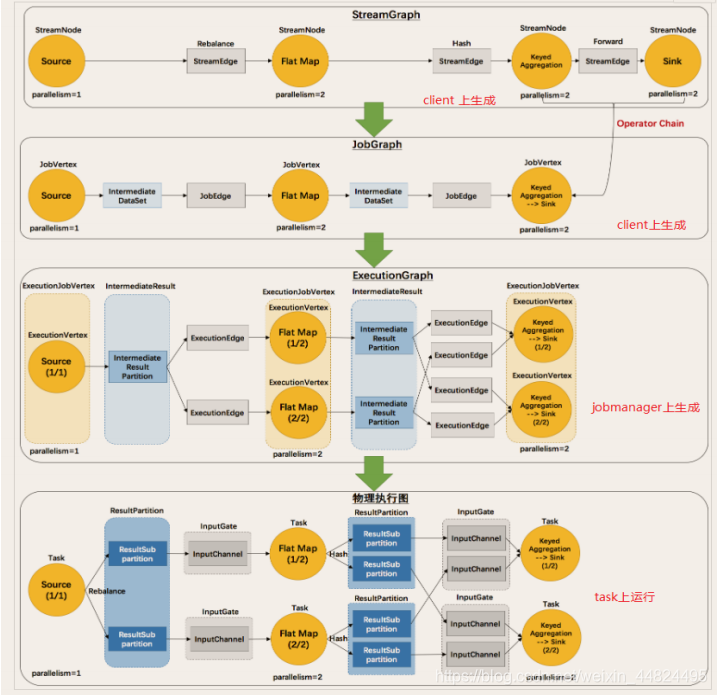

3.3 执⾏图（ExecutionGraph）

Flink 中的执⾏图可以分成四层：

StreamGraph -> JobGraph -> ExecutionGraph -> 物理执⾏图

➢ StreamGraph（写的代码）：是根据⽤户通过 Stream API 编写的代码⽣成的最初的图。⽤来表示程序的拓扑结构。

➢ JobGraph：StreamGraph经过优化后⽣成了 JobGraph，提交给 JobManager 的数据结构。
主要的优化为：将多个符合条件（窄依赖，没有shuffle）的算⼦ chain（链） 在⼀起作为⼀个节点

➢ ExecutionGraph：JobManager 根据 JobGraph ⽣成ExecutionGraph。ExecutionGraph是JobGraph的并⾏化版本，是调度层最核⼼的数据结构。

➢ 物理执⾏图：JobManager 根据 ExecutionGraph 对 Job 进⾏调度后，在各个TaskManager 上部署 Task 后形成的“图”，并不是⼀个具体的数据结构

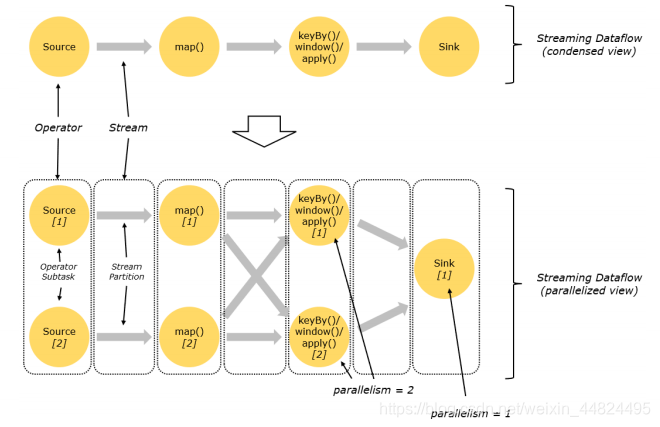

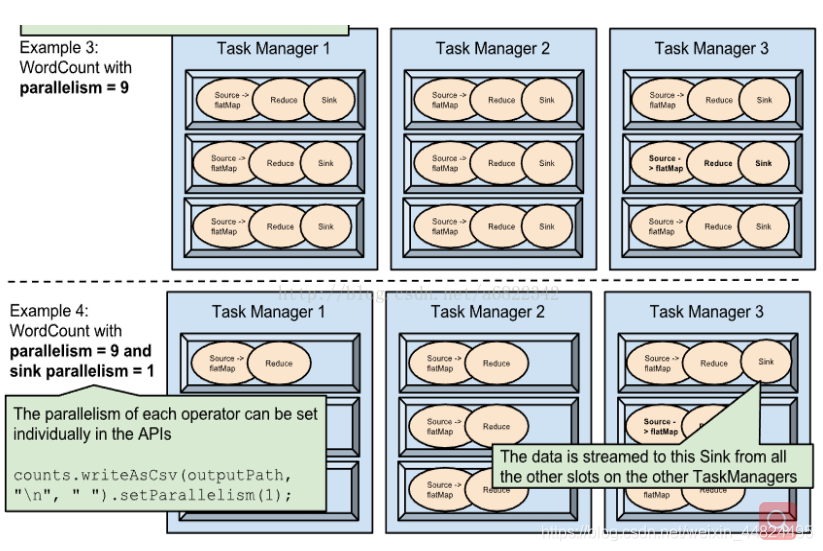

3.4 并⾏度（Parallelism）

⼀个特定算⼦的 ⼦任务（subtask）的个数被称之为其并⾏度（parallelism）
⼀般情况下，⼀个 stream 的并⾏度，可以认为就是其所有算⼦中最⼤的并⾏
度

3.4.1 Stream在算子间的传输形式

• ⼀个程序中，不同的算⼦可能具有不同的并⾏度
• 算⼦之间传输数据的形式可以是 one-to-one (forwarding) 的模式也可以是
  redistributing 的模式，具体是哪⼀种形式，取决于算⼦的种类:
  ➢ One-to-one：stream维护着分区以及元素的顺序（⽐如source和map之间）。这意味着map 算⼦的⼦任务看到的元素的个数以及顺序跟 source 算⼦的⼦任务⽣产的元素的个数、顺序相同。map、filter、flatMap等算⼦都是one-to-one的对应关系。
  ➢ Redistributing：stream的分区会发⽣改变。每⼀个算⼦的⼦任务依据所选择的transformation发送数据到不同的⽬标任务。例如，keyBy 基于 hashCode 重分区、⽽broadcast 和 rebalance 会随机重新分区，这些算⼦都会引起redistribute过程，⽽redistribute 过程就类似于 Spark 中的 shuffle 过程。

3.4.2 并行与并发

并行：多个cpu同时执行多个任务
并发：一个cpu同时执行多个任务

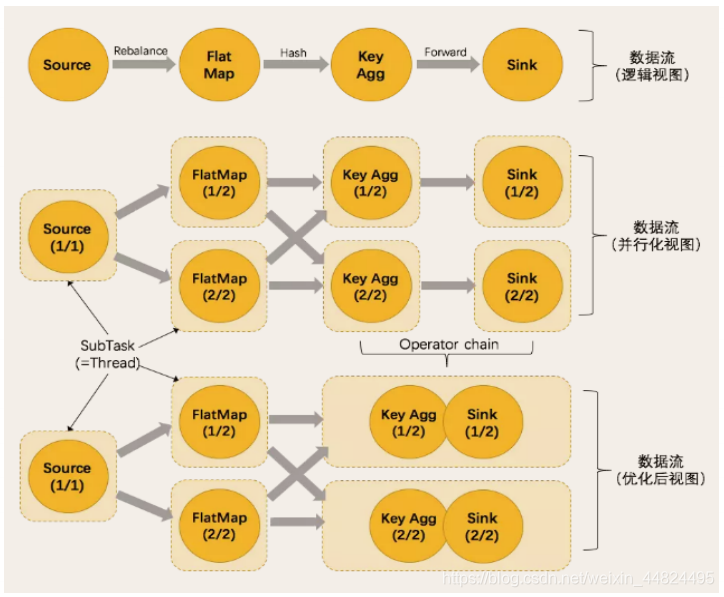

3.5 任务链（Operator Chains）

1. Flink 采⽤了⼀种称为任务链的优化技术，可以在特定条件下减少本地
   通信的开销。为了满⾜任务链的要求，必须将两个或多个算⼦设为相同
   的并⾏度，并通过本地转发（local forward）的⽅式进⾏连接
2. 相同并⾏度的 one-to-one 操作，Flink 这样相连的算⼦链接在⼀起形成
   ⼀个 task，原来的算⼦成为⾥⾯的 subtask
3. 并⾏度相同、并且是 one-to-one 操作，两个条件缺⼀不可
