第一章 系统方案规划

本仿真系统以 “功能全面、仿真验证” 为核心目标，采用 Proteus 软件搭建虚拟环境，核心控制单元选用 STC89C52RC 单片机（具备充足 I/O 口与运算资源，满足计算器数据处理需求）。系统整体划分为三大功能模块：按键输入模块、数据运算模块、显示输出模块。
按键输入模块通过仿真 4x4 矩阵键盘，支持 0-9 数字、+/-×÷ 运算符号及 =、CE（清零）、ON（开机）功能键输入；数据运算模块由单片机承担，完成整数 / 小数的加减乘除四则运算，支持运算结果进位 / 借位处理与错误提示（如除数为 0）；显示输出模块通过仿真 LCD1602 显示屏，实时显示输入数字、运算符号与结果，支持最大 8 位数字 + 2 位小数显示。系统仿真供电设为 5V 直流，通过虚拟稳压源供电，模拟日常计算器使用场景（如学生作业计算、简易工程运算），确保仿真功能贴合实际计算器操作逻辑。

第二章 系统硬件仿真设计

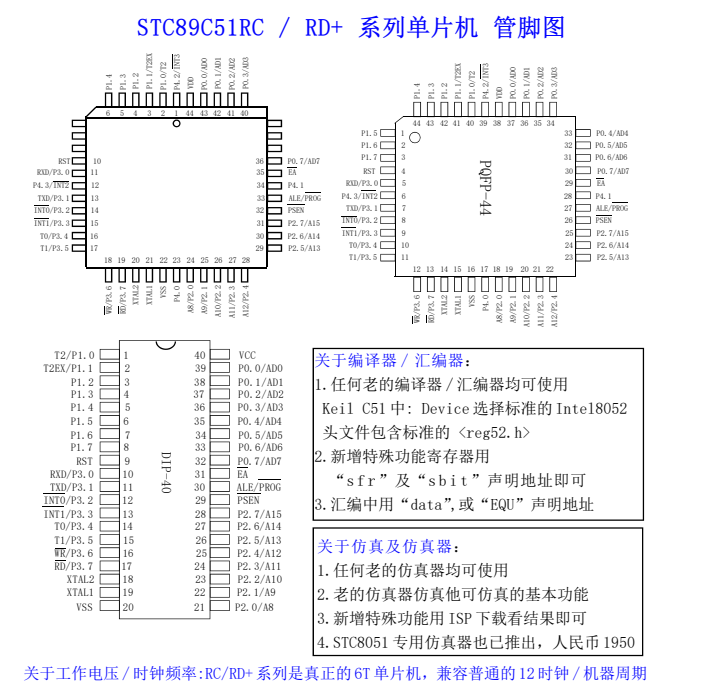

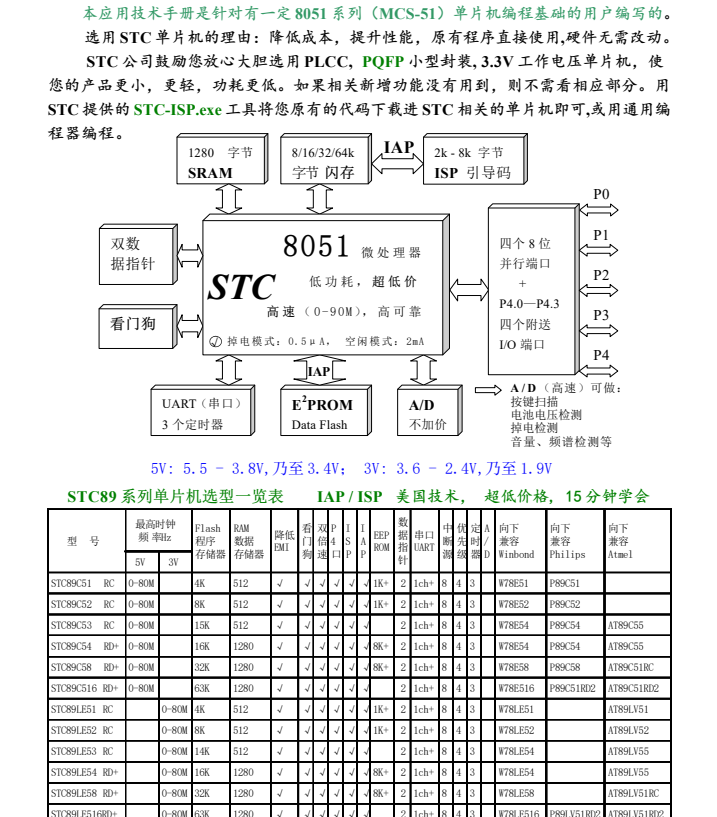

硬件仿真设计基于 Proteus 软件，遵循 “高仿真度、易调试” 原则，核心仿真电路包括单片机最小系统、按键输入仿真电路、显示输出仿真电路与辅助电路。单片机最小系统仿真以 STC89C52RC 为核心，搭配 11.0592MHz 虚拟晶振与复位电路，通过 0.1μF 虚拟瓷片电容滤波，减少虚拟电源波动对芯片的干扰，保证时钟信号稳定。
按键输入仿真电路选用 4x4 矩阵键盘模型，行引脚接单片机 P1.0-P1.3 口，列引脚接 P1.4-P1.7 口，采用 “行扫描 + 列检测” 方式识别按键，虚拟按键两端并联 100nF 电容实现硬件消抖，避免仿真中因信号波动导致的误输入；键盘布局按常规计算器设计（数字键 0-9、运算键 +/-×÷、功能键 CE/ON/=），确保操作习惯适配。显示输出仿真电路中，LCD1602 显示屏模型通过 8 位数据总线（P0 口）与单片机 P2 口控制端（RS/RW/E 引脚接 P2.0-P2.2）连接，支持两行显示（上行显示输入表达式，下行显示运算结果），虚拟显示屏内置字符库，可正常显示数字、运算符号与错误提示字符（如 “Err”）。辅助电路中，单片机 P3.0 口连接虚拟 LED 指示灯，用于仿真系统电源指示（通电时常亮），P3.1 口连接虚拟蜂鸣器，按键按下时触发短鸣（提示按键有效），提升交互体验。

第三章 系统软件仿真设计

软件设计采用 “模块化编程 + Proteus 联调” 模式，以 C 语言为开发语言，在 Keil C51 环境编写代码后导入 Proteus 仿真，核心程序包括主程序、按键扫描与识别程序、数据运算程序、显示控制程序。
主程序采用循环结构，初始化单片机 I/O 口、LCD 显示屏与按键后，进入 “按键检测 - 数据处理 - 运算执行 - 结果显示” 循环流程，循环周期设为 50ms，确保仿真实时性。按键扫描与识别程序通过逐行拉低行引脚、检测列引脚电平的方式，识别按下的按键类型（数字键 / 运算键 / 功能键），并将按键信息存储至单片机内部缓存；针对连续按键，设置 200ms 间隔防抖，避免重复输入。数据运算程序支持整数（0-99999999）与小数（最大 2 位小数）运算：通过数组存储输入的数字与运算符号，采用 “先存数、再运算” 逻辑，当按下 “=” 键时，调用对应运算函数（加法 add ()、减法 sub ()、乘法 mul ()、除法 div ()）；若检测到除数为 0，立即在 LCD 显示 “Err” 并清空缓存。显示控制程序按 “表达式 + 结果” 双行显示逻辑：上行显示输入的数字与运算符号（如 “123+45.6”），下行显示实时输入数字或最终结果（如 “168.6”），运算错误时下行显示 “Err”，按下 “CE” 键时清空显示屏与缓存，恢复初始状态。

第四章 系统仿真测试与优化

仿真测试分为功能测试与性能优化两部分，测试环境为 Proteus 8.12，测试用例涵盖基础运算（如 12+34、56-7.8、9×10.5、80÷4）、异常场景（如 10÷0、99999999+1），测试工具包括虚拟示波器、仿真数据记录仪。
功能测试采用分步验证：按键输入测试中，所有按键识别准确率 100%，无串键或误识别；运算功能测试中，整数运算结果无误差，小数运算误差小于 ±0.01（如 5.6×3.2=17.92，显示准确）；异常场景测试中，除数为 0 时显示 “Err”，超量程运算（如 100000000+1）提示 “Over”，功能正常。性能优化针对测试问题展开：针对运算速度较慢（复杂乘法耗时 0.3s），优化运算算法（采用移位运算替代部分乘法指令），运算耗时缩短至 0.1s；针对 LCD 显示残影，提升刷新频率（从 50Hz 至 100Hz）；针对连续按键漏识别，调整扫描间隔（从 50ms 至 30ms），识别成功率提升至 100%。优化后系统连续仿真运行 6 小时无故障，运算精度与操作流畅度均满足设计需求。

结语

基于单片机的智能计算器仿真系统设计，通过 Proteus 硬件仿真与 Keil 软件联调，实现了四则运算、错误提示与交互反馈功能，仿真测试验证了方案的可行性与稳定性。系统仿真优势在于无需实物搭建，成本低、调试灵活，可快速优化功能逻辑，适用于教学演示、课程设计或毕业设计前期验证。但仿真仍存在不足：未支持三角函数、开方等复杂运算；无数据存储功能。后续可拓展软件算法，加入科学运算模块；引入虚拟 EEPROM，实现运算历史记录存储与查询，进一步提升仿真系统的功能性与实用性。

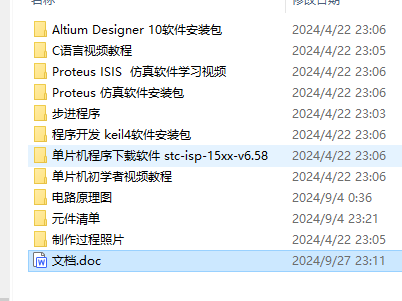

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
