博图WINCC历史数据记录到SQL数据库 将博图WinCC中的变量作为历史数据记录到SQL Server数据库中，并将历史数据记录作为曲线图的方式展示出来，软件采用博图V15.1 Adanced编写，数据库为SQL Server2014 变量循环记录20000条，间隔2S记录一次数据到数据库中，有需要的朋友可以联系我！ 资源包扣，数据库的安装方法和下载地址以及数据库的配置过程，开发文档里显示的很详细

先来个效果预览：现场压力、温度这些关键参数每2秒存一次，自动循环保留最新的两万条记录。数据存进SQL Server之后，用个ASP.NET页面就能拉出趋势曲线，设备状态一目了然。

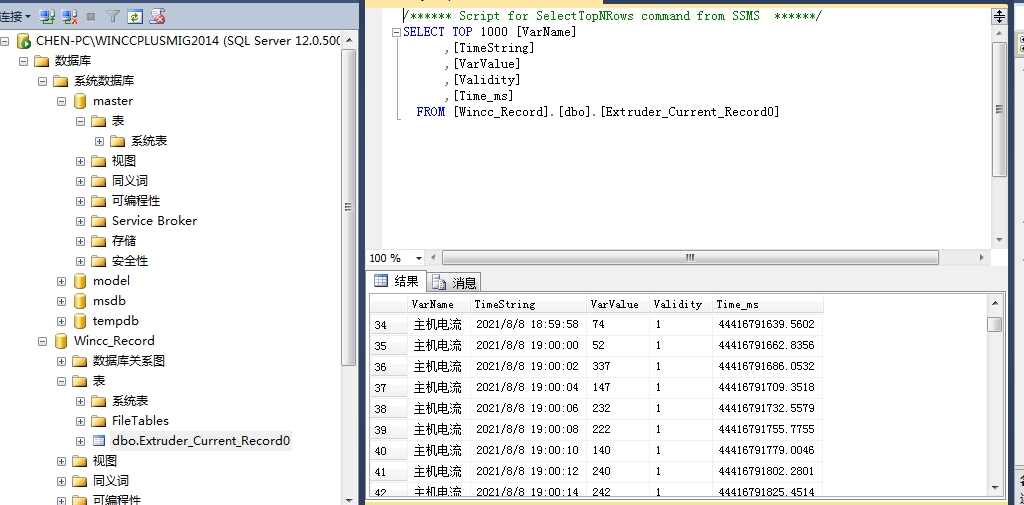

第一步 配数据库（具体安装包和配置文档资源里都有）

重点说连接字符串，WinCC这边得用对驱动：

-- 建库语句示例
CREATE DATABASE WinCC_HistDB
ON PRIMARY
(NAME = WinCC_HistDB_Data,
FILENAME = 'D:\SQLData\WinCC_HistDB.mdf')
LOG ON
(NAME = WinCC_HistDB_Log,
FILENAME = 'D:\SQLData\WinCC_HistDB.ldf');

-- 建表脚本
CREATE TABLE TagLog (
    ID INT IDENTITY PRIMARY KEY,
    TagName NVARCHAR(50),
    Value REAL,
    TimeStamp DATETIME DEFAULT GETDATE()
);

这里建议给TimeStamp字段加个聚集索引，后面查数据能快不少。

第二步 WinCC全局脚本（V15.1 Advanced版）

在全局脚本里挂个2秒的定时器，核心是这段C脚本：

#include "apdefap.h"
void OnTimer(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName)
{
    // 连接数据库
    SQLHENV hEnv;
    SQLHDBC hDbc;
    SQLRETURN ret;

    // 初始化ODBC环境
    SQLAllocHandle(SQL_HANDLE_ENV, SQL_NULL_HANDLE, &hEnv);
    SQLSetEnvAttr(hEnv, SQL_ATTR_ODBC_VERSION, (void*)SQL_OV_ODBC3, 0);
    SQLAllocHandle(SQL_HANDLE_DBC, hEnv, &hDbc);

    // 替换成自己的连接字符串
    ret = SQLDriverConnect(hDbc, NULL, "DSN=WinCC_HistDB;UID=sa;PWD=123456;", SQL_NTS,
                          NULL, 0, NULL, SQL_DRIVER_COMPLETE);

    if(SQL_SUCCEEDED(ret)) {
        // 获取当前值
        float pressure = GetTagFloat("Pressure");
        float temperature = GetTagFloat("Temperature");

        // 防SQL注入写法
        SQLHSTMT hStmt;
        SQLAllocHandle(SQL_HANDLE_STMT, hDbc, &hStmt);
        SQLPrepare(hStmt, "INSERT INTO TagLog (TagName,Value) VALUES (?,?), (?,?)", SQL_NTS);

        SQLBindParameter(hStmt, 1, SQL_PARAM_INPUT, SQL_C_CHAR, SQL_VARCHAR, 50, 0, "Pressure", 0);
        SQLBindParameter(hStmt, 2, SQL_PARAM_INPUT, SQL_C_FLOAT, SQL_REAL, 0, 0, &pressure, 0);
        // 同理绑定温度参数...

        SQLExecute(hStmt);
        SQLFreeHandle(SQL_HANDLE_STMT, hStmt);
    }

    // 释放连接
    SQLDisconnect(hDbc);
    SQLFreeHandle(SQL_HANDLE_DBC, hDbc);
    SQLFreeHandle(SQL_HANDLE_ENV, hEnv);
}

注意！这里用了批处理插入提升性能，实际部署时建议加上错误处理。遇到过现场因为网络闪断导致ODBC连接卡死的情况，后来在脚本里加了超时重连机制才解决。

数据循环策略

在SQL Server里搞个定时作业，每小时跑一次清理旧数据：

DELETE FROM TagLog
WHERE ID < (
    SELECT MAX(ID) - 20000
    FROM TagLog
)

比用时间戳判断更靠谱，避免设备停机期间误删数据。

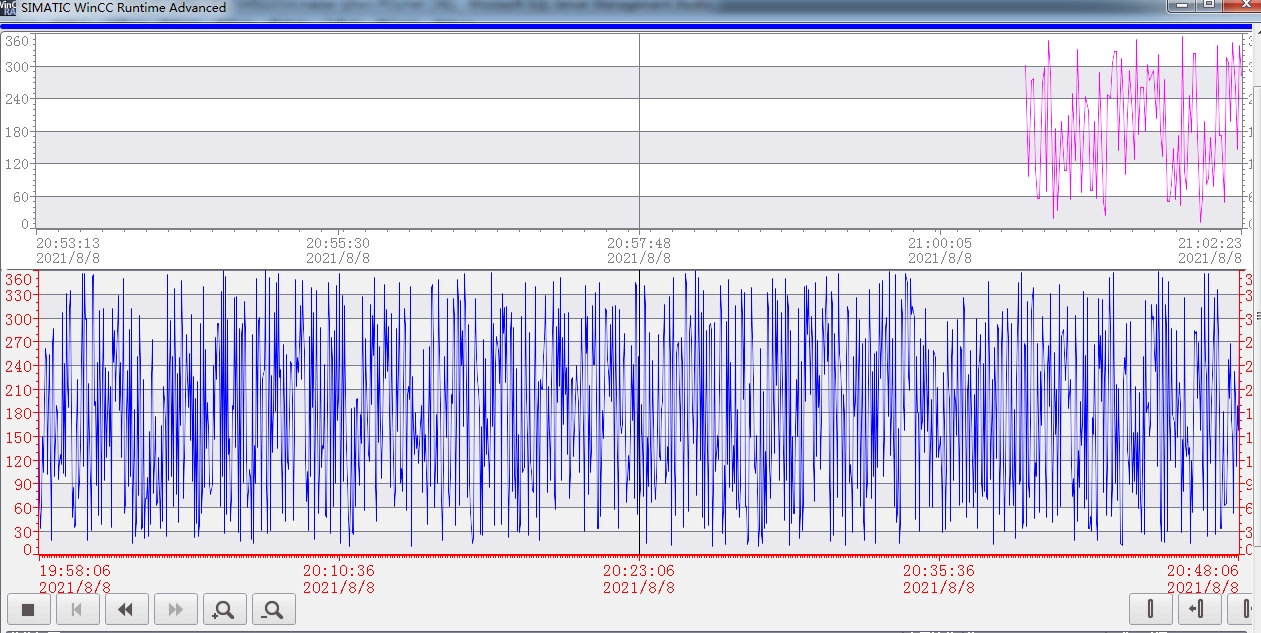

曲线展示部分

用Python的matplotlib拉数据画图也挺方便：

import pyodbc
import matplotlib.dates as mdates

conn = pyodbc.connect('DRIVER={SQL Server};SERVER=.;DATABASE=WinCC_HistDB;UID=sa;PWD=123456')
cursor = conn.cursor()

cursor.execute("""
SELECT TimeStamp, Value
FROM TagLog
WHERE TagName='Pressure'
AND TimeStamp > DATEADD(hour, -1, GETDATE())
""")

times = []
values = []
for row in cursor:
    times.append(row.TimeStamp)
    values.append(row.Value)

# 画图配置
plt.plot_date(mdates.date2num(times), values, fmt='-')
plt.gcf().autofmt_xdate()
plt.title('Pressure Trend - Last Hour')
plt.grid(True)
plt.show()

如果要做实时刷新，可以考虑用WebSocket推送到前端，比轮询方式省资源。

实际项目中发现几个典型问题：

1. WinCC脚本执行间隔不稳定时，最好在SQL里补时间戳
2. 大批量插入时启用SQL Server的批处理优化参数
3. 归档周期建议和控制系统扫描周期对齐
4. 数据库字段类型要和WinCC变量类型严格匹配

有朋友测试时发现存储速度跟不上，后来把插入语句改成存储过程，性能直接翻倍。具体优化方案得看现场数据量，一般两万条的规模用上述方案完全够用。
