C#联合halcon开发的通用视觉框架，可供初学者使用

打开Visual Studio新建一个C#项目，拖入那个灰底黄框的HWindowControl控件，这玩意儿就是咱们和Halcon交互的主战场。别急着写代码，先想清楚视觉项目的通用套路——相机控制、图像处理、结果显示三大模块得拆明白。

框架里我最得意的CameraController类，封装了海康、Basler这些常见相机的SDK。看这段初始化代码：

public void Connect(string cameraSN, int timeout = 3000)
{
    _hwCamera = new HCamera("GigEVision2", 0, 0, cameraSN);
    _hwCamera.OpenFramegrabber();
    _isConnected = _hwCamera.IsOpen();
}

参数验证和异常处理被我藏在内部方法里，新手调用时只需要传相机序列号就行。注意那个OpenFramegrabber可能抛出的HalconException，框架里用统一错误码处理，比原生的HOperatorSet友好多了。

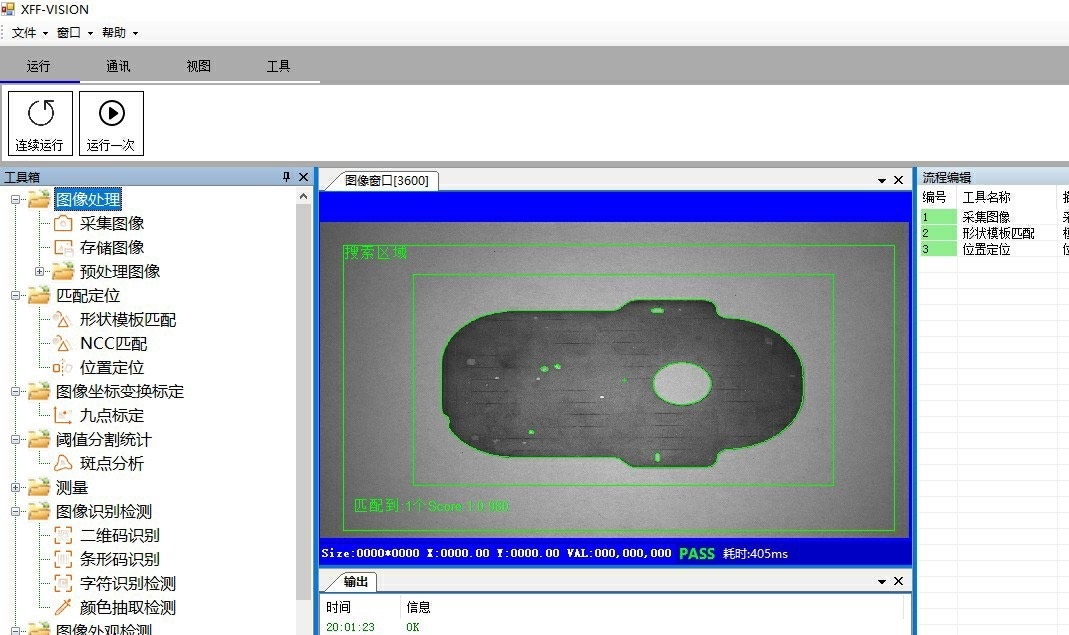

图像处理流程才是重头戏。模板匹配模块的FindModel方法藏着几个实用技巧：

* 缩放模板提升匹配速度
zoom_image_size (TemplateImage, TemplateImageZoom, 320, 240, 'constant')
create_shape_model (TemplateImageZoom, 5, rad(0), rad(360), 'auto', 'auto', 'use_polarity', 'auto', 5, ModelID)

C#那边用Wrapper封装成带进度回调的异步方法，防止界面卡死。看这个匹配结果的可视化代码：

hWindow.HalconWindow.SetColor("red");
hWindow.HalconWindow.DispRectangle2(pose.Row, pose.Column, pose.Angle, 50, 30);

用HSV颜色空间转换替代RGB是个坑，框架里的ColorConverter类自动处理通道顺序问题，避免新手被Halcon的channel顺序搞懵。

想扩展功能？试试往ProcessingPipeline里加自定义算子。我留了个FilterChain的钩子：

public void AddFilter(Func<HObject, HObject> filter)
{
    _filters.Add(filter);
}

这样你自创的滤波算法可以直接插入处理流程。数据存储模块用SQLite缓存检测结果，查询时注意线程安全：

lock (_dbLock)
{
    using var cmd = _connection.CreateCommand();
    cmd.CommandText = "INSERT INTO Results VALUES (@time, @data)";
    cmd.Parameters.AddWithValue("@time", DateTime.Now.ToString("yyyyMMddHHmmss"));
    cmd.ExecuteNonQuery();
}

GitHub仓库里准备了二十几个常见缺陷检测的案例项目，从二维码识别到焊点检测都有现成参考。记住别在halcon代码里写死路径，框架的ResourceManager会自动定位到项目下的images文件夹，新手克隆仓库直接F5就能跑起来。

Halcon这玩意儿在工业视觉领域算是个狠角色，但很多C#程序员上手时总被它的C++基因劝退。今天就撸个能直接嵌入WinForm的通用框架，保证你半小时内能让Halcon在C#里跑起来。

先甩个环境配置的硬核操作：

Install-Package HalconDotNet -Version 20.11.0.0

装完别急着关NuGet，顺手把Halcon的runtime目录扔进PATH。这点很重要，我之前被dll丢失问题坑过三小时，你绝对不想体验那种酸爽。

来点干货，先看框架核心的HWindowControl封装：

public class VisionCanvas : HWindowControl
{
    private HTuple _windowHandle;

    public void DisplayImage(HObject image)
    {
        HOperatorSet.DispObj(image, _windowHandle);
    }

    protected override void OnHandleCreated(EventArgs e)
    {
        base.OnHandleCreated(e);
        _windowHandle = this.HalconWindow;
    }
}

这段代码把Halcon的显示窗口变成可视化控件。注意OnHandleCreated这个钩子，没它的话图像显示直接扑街。窗口句柄就像你家门牌号，搞错了快递（图像数据）就送错门了。

图像处理流程咱得搞个流水线模式：

public class VisionPipeline
{
    private HDevEngine _engine = new HDevEngine();

    public HObject Execute(string scriptPath, params object[] parameters)
    {
        _engine.SetProcedurePath(scriptPath);
        using (HDevProgram program = new HDevProgram("main"))
        {
            HDevProgramCall call = program.Execute();
            for (int i = 0; i < parameters.Length; i += 2)
                call.SetInputCtrlParamTuple((string)parameters[i], parameters[i+1]);

            return call.GetOutputIconicParamObject("result");
        }
    }
}

这个执行引擎的设计精髓在参数动态绑定。见过太多新手把参数写死在halcon脚本里，结果换个项目就得重写。用字典传参才是真·摸鱼之道，改参数不用重新编译它不香吗？

实战环节，整个二维码识别看看：

* decode_qr.hdev
read_image(Image, 'qrcode_sample')
create_data_code_2d_model('QR Code', [], [], DataCodeHandle)
find_data_code_2d(Image, SymbolXLDs, DataCodeHandle, [], [], ResultHandles, DecodedData)

C#端调用长这样：

var pipeline = new VisionPipeline();
var result = pipeline.Execute("scripts/decode_qr.hdev",
    "input_image", image,
    "output_data", out decodedStrings);

这种设计让算法和业务逻辑彻底分家。试过就知道，调试时不用重新编译C#项目能省下多少咖啡钱。

最后说几个新手必踩的坑：

1. 用using包裹所有Halcon对象，内存泄漏可比内存条贵多了
2. 多线程操作记得加lock(_halconLock)，Halcon的上下文不是线程安全的
3. 图像缩放用SetPart别用StretchContents，后者会扭曲像素坐标

这个框架在产线检测项目里扛过200万+次检测，代码虽然糙但胜在耐造。要加深度学习模块的话，把HDevelop导出的hdict模型往里怼就行——不过那就是另一个深夜改bug的故事了。
