一、利用实体创建模具

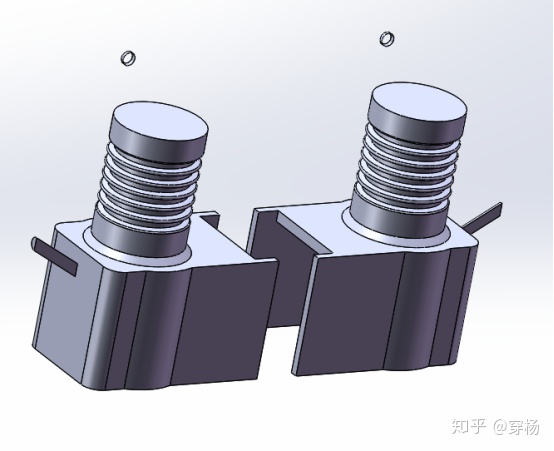

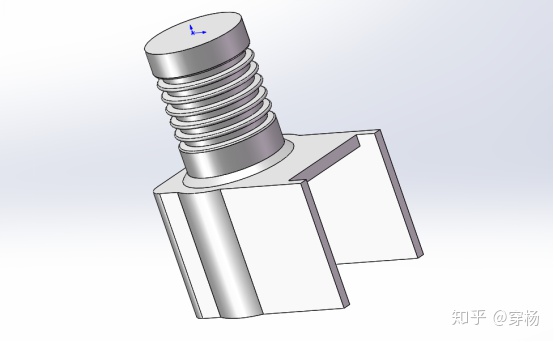

1、首先利用solidworks建一个想要的实物，如图1。

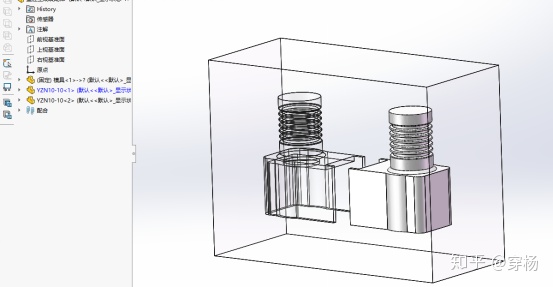

2、建一个模具基体，将实体和模具基体插入新装配体中，并调整实体在模具基体中的位置，如图2。不要关闭模具基体零件图。

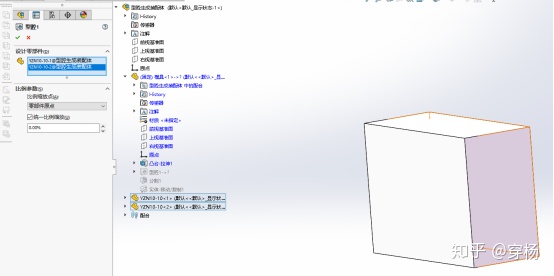

3、在装配体中选中模具基体，点击“编辑零部件”→“插入”→“模具”→“型腔”，在型腔的设计零部件选择实体，设定收缩比例，如图3。

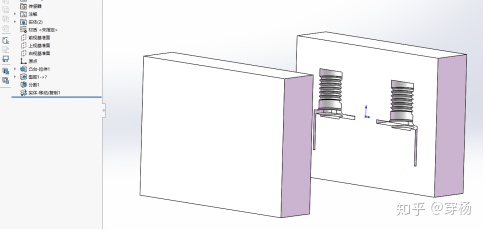

4、此时原模具基体零件文件已生成空腔了，在模具基体中用分割、移动、复制、删除等命令完善模具，如图4、图5。

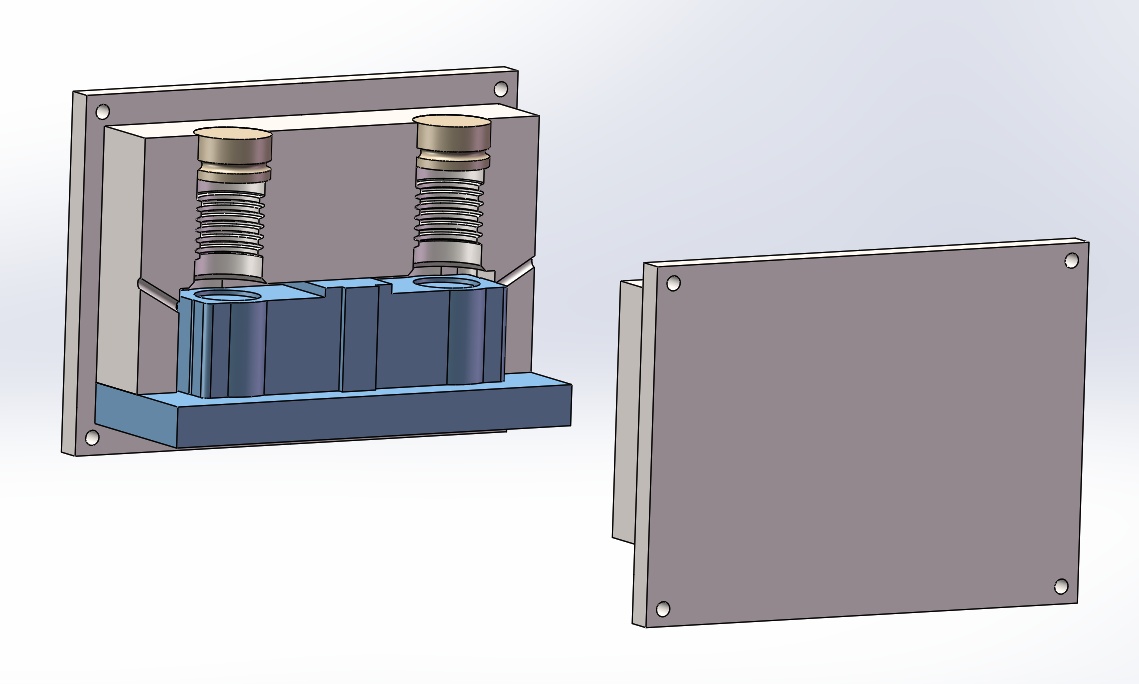

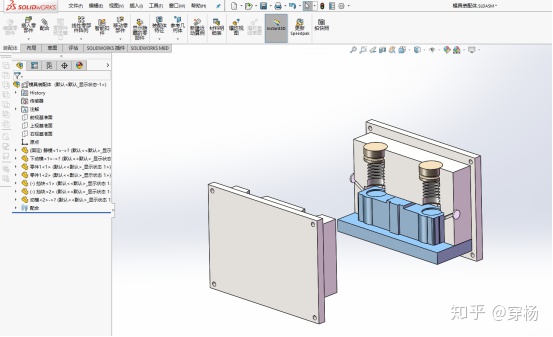

5、建做好的模具零件插入新装配体中，设置配合等，这样模具就做好了，如图6。
二、模具生成实体

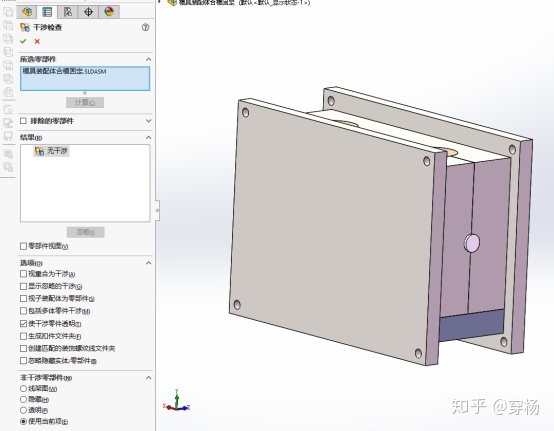

1、在合模好的模具装配体中检测干涉情况，有干涉说明模具零件或装配体存在问题，如图7。注：此时如果有注料孔，需要做一个小零件将孔堵住。
2、将模具装配体另存为零件格式。

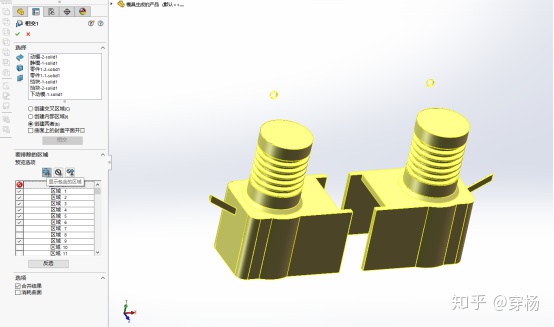

3、在新零件中点击“插入”→“特征”→“相交”，在相交设置中，点“创建两者”，“显示包含的区域”，此时显示出来的实体部分就是最后保留下来的部分，如图8、图9。
