四、工具

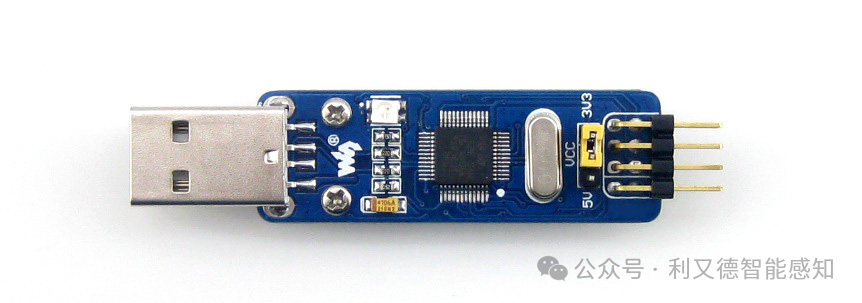

4.1、ST-Link V2

ST-Link V2是一款由STMicroelectronics公司生产的仿真器，用于STM8和STM32微控制器的调试和编程。它有10个引脚，分为上下两层，上层为奇数1、3、5、7、9，下层为偶数2、4、6、8、10。从右上角第一个引脚开始数数的话，每只引脚跟仿真器上面标记的符号是一一对应的。

具体引脚定义如下：

引脚编号 引脚名称 描述

1 VDD_TARGET 目标板供电

2 SWCLK JTAG/SWD时钟线

3 GND_TARGET 目标板地

4 SWDIO JTAG/SWD数据线

5 NRST 复位线

6 SWIM STM8编程线

7-9 NC 不连接

10 GND_STLINK ST-LINK V2地

五、驱动

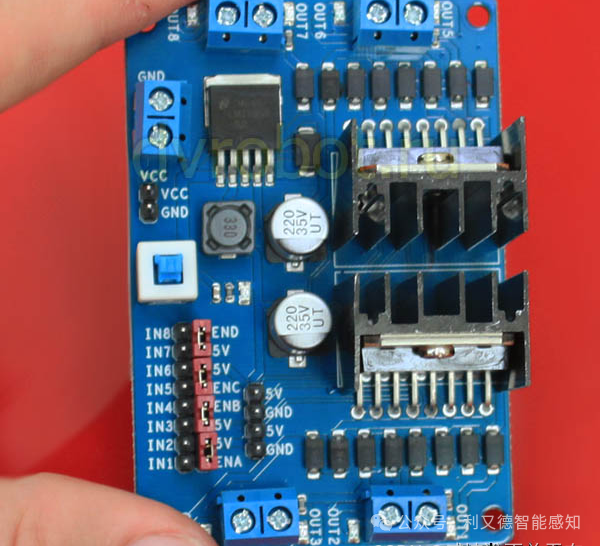

5.1 L298N 4WD

这个模块是一个L298N 4WD电机驱动模块，它由两个L298N芯片和一

些其他元件组成，可以驱动四个直流电机或两个步进电机。它的引脚及

其功能如下：

电源引脚：VCC1和VCC2是外接直流电源引脚，电压范围在5~35V之

间；GND1和GND2是接地引脚，连接到电源负极；5V是驱动芯片内部

逻辑供电引脚，如果安装了5V跳帽，则此引脚可输出5V电压，为微控板

或其他电路提供电力供给，如果拔掉5V跳帽，则需要独立外接5V电源。

控制引脚：

IN1、IN2、IN3和IN4是第一个L298N芯片的输入引脚，控制电机A

和B转动及旋转方向；

IN5、IN6、IN7和IN8是第二个L298N芯片的输入引脚，控制电机C

和D转动及旋转方向。通过改变这些引脚的高低电平组合，可以实现电

机的正转、反转、停止和调速。

输出引脚：

OUT1、OUT2、OUT3和OUT4是第一个L298N芯片的输出引脚，

接直流电机A和B或步进电机的A+、A-、B+和B-；

OUT5、OUT6、OUT7和OUT8是第二个L298N芯片的输出引脚，

接直流电机C和D或步进电机的C+、C-、D+和D-。

调速控制引脚：ENA是第一个L298N芯片的调速开关引脚，拔掉跳

帽，使用PWM对电机A和B调速，插上跳帽，电机A和B高速运行；ENB

是第二个L298N芯片的调速开关引脚，拔掉跳帽，使用PWM对电机C和

D调速，插上跳帽，电机C和D高速运行。

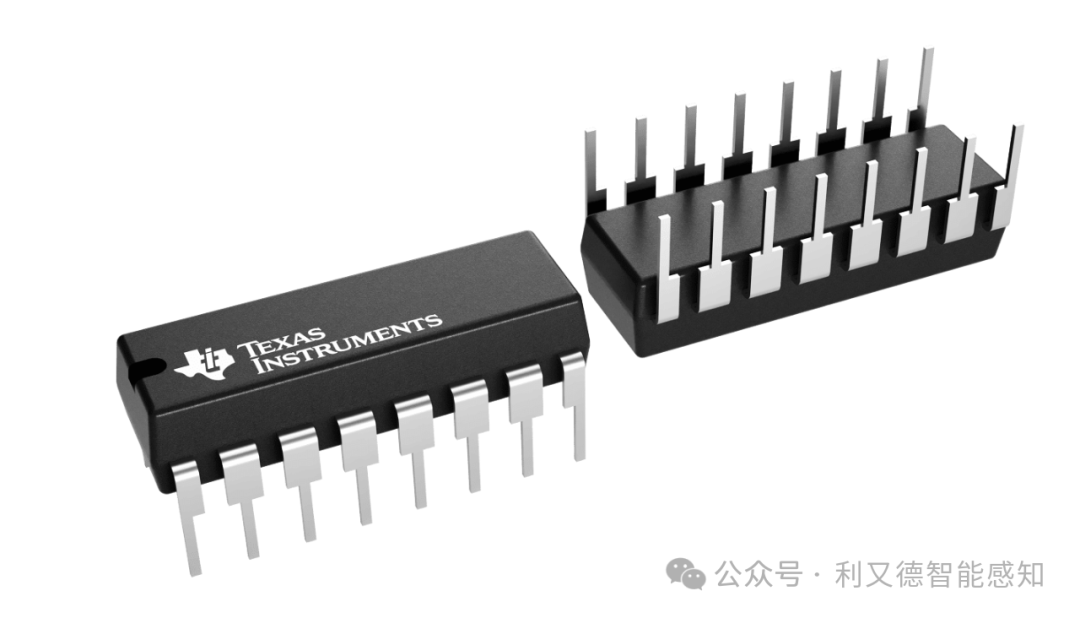

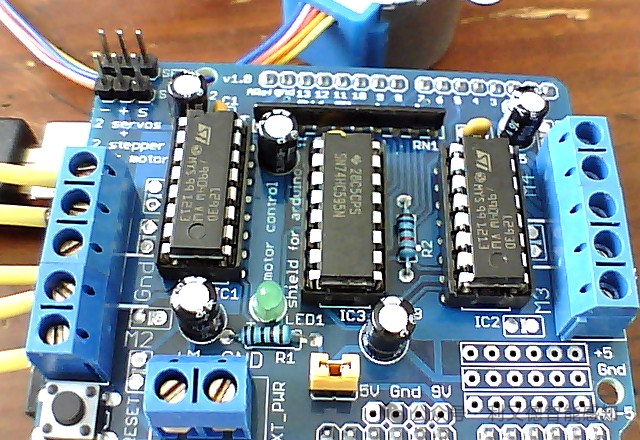

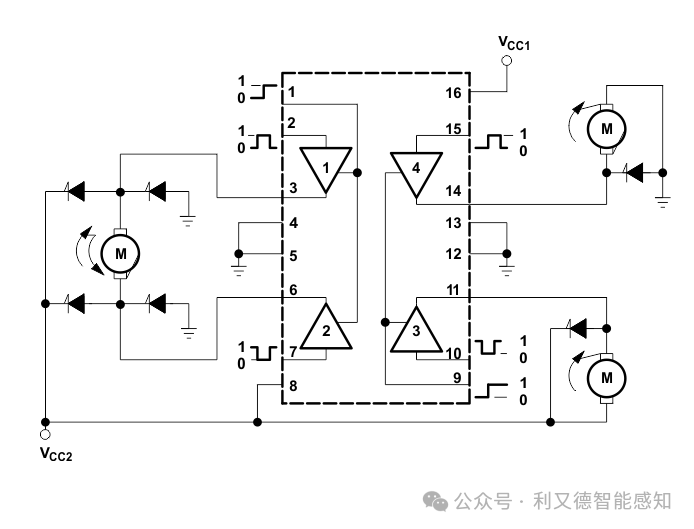

5.2 L293D驱动模块

L293D是一种四通道半桥驱动器，可以接受标准的DTL或TTL逻辑

电平，并驱动感性负载（如继电器、电磁阀、直流和步进电机）和开关功率晶体管。它有16个引脚，其中4个中心引脚相连并用于散热。

它的引脚及其功能如下：

引脚号 引脚名称 引脚功能

• 1.Enable 1,2：使能输入，控制通道1和2的输出，高电平有效

• 2.Input 1：控制通道1的输出方向，高电平为正向，低电平为反向

• 3.Output 1：通道1的输出端，连接负载

• 4,5,12,13 GND：接地引脚

• 6.Output 2 ：通道2的输出端，连接负载

• 7.Input 2：控制通道2的输出方向，高电平为正向，低电平为反向

• 8.Vcc2：输出电源引脚，提供给负载的电压，范围为4.5V~36V

• 9.Enable 3,4：使能输入，控制通道3和4的输出，高电平有效

• 10.Input 3：控制通道3的输出方向，高电平为正向，低电平为反向

• 11.Output 3：通道3的输出端，连接负载

• 14.Output 4 ：通道4的输出端，连接负载

• 15.Input 4：控制通道4的输出方向，高电平为正向，低电平为反向

• 16.Vcc1：输入电源引脚，提供给逻辑部分的电压，范围为4.5V~7V

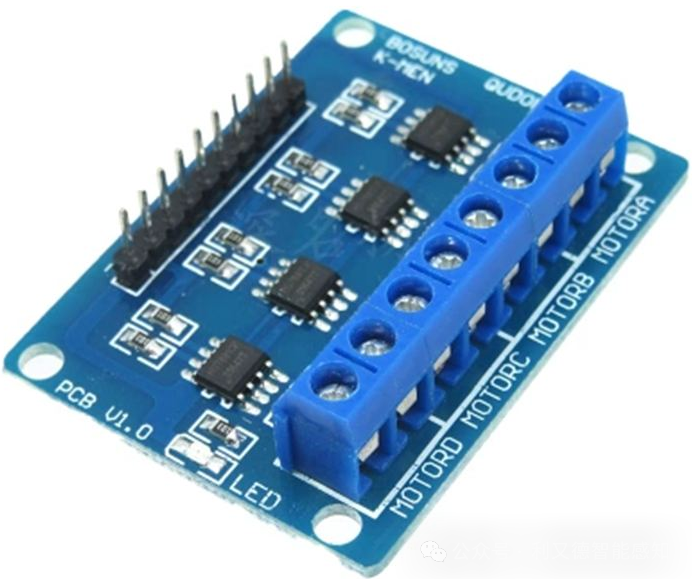

5.3 L9110S四路直流电机驱动模块

L9110S四路直流电机驱动模块是一种集成电路，可以控制和驱动

四个直流电机或两个步进电机。

它有以下特点：

• 低静态电流

• 宽供电电压范围：2.5V-12V

• 每通道连续输出电流能力800mA

• 低输出饱和电压

• TTL/CMOS输出电平兼容，可以直接连接到CPU

• 输出内置钳位二极管，用于感性负载

• 集成控制和驱动到一个单片IC

• 带有引脚高压保护功能

• 工作温度：0℃-80℃

----------------------------------------------------

模块的引脚和功能如下：

引脚 功能

A1 外接单片机IO口，控制MOTORA的方向

A2 外接单片机IO口，控制MOTORA的方向

B1 外接单片机IO口，控制MOTORB的方向

B2 外接单片机IO口，控制MOTORB的方向

C1 外接单片机IO口，控制MOTORC的方向

C2 外接单片机IO口，控制MOTORC的方向

D1 外接单片机IO口，控制MOTORD的方向

D2 外接单片机IO口，控制MOTORD的方向

+ 外接2.5V-12V电压

- 外接GND

MOTORA 接直流电机2个引脚，无方向

MOTORB     接直流电机2个引脚，无方向

MOTORC 接直流电机2个引脚，无方向

MOTORD 接直流电机2个引脚，无方向

-------------------------------------------------

模块的使用说明如下：

接通VCC，GND 模块电源指示灯亮

• A1输入高电平，A2输入低电平，MOTORA电机正转；

• A1输入低电平，A2输入高电平，MOTORA电机反转；

• B1输入高电平，B2输入低电平，MOTORB电机正转；

• B1输入低电平，B2输入高电平，MOTORB电机反转；

• C1输入高电平，C2输入低电平，MOTORC电机正转；

• C1输入低电平，C2输入高电平，MOTORC电机反转；

• D1输入高电平，D2输入低电平，MOTORD电机正转；

• D1输入低电平，D2输入高电平，MOTORD电机反转；

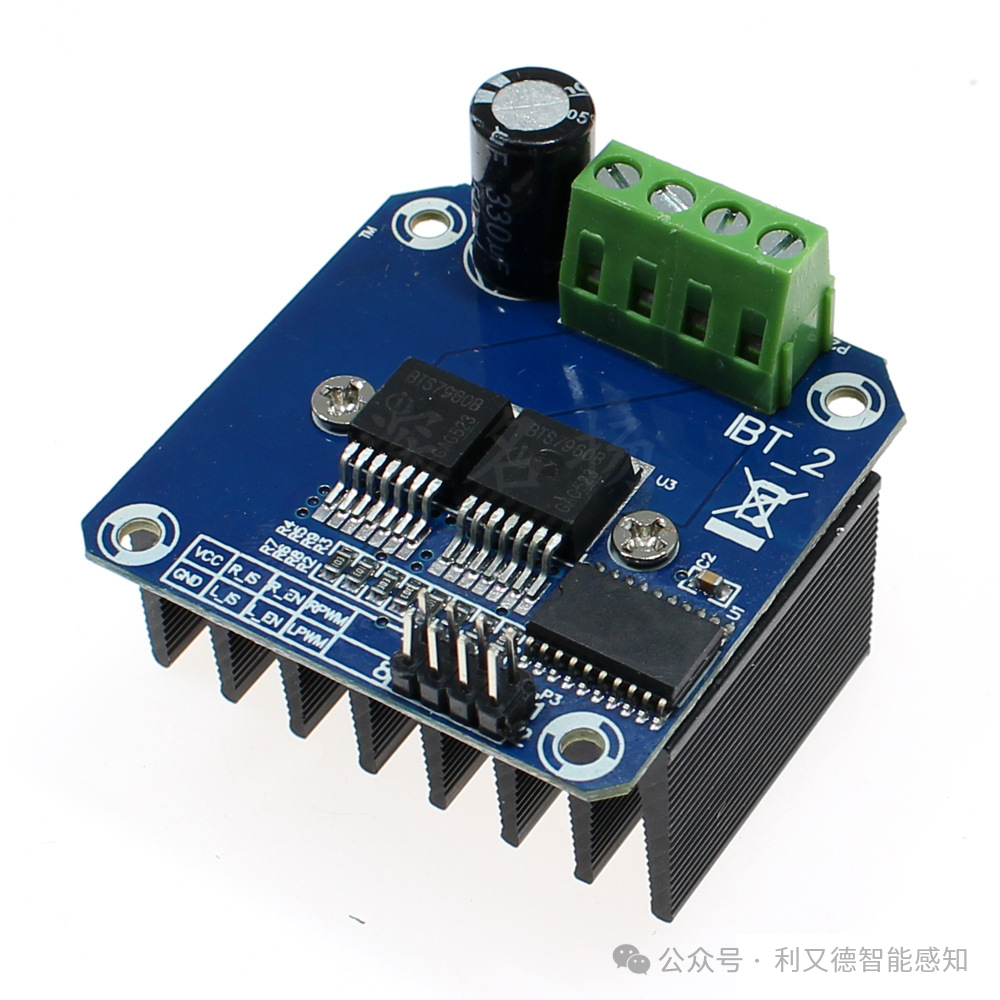

5.4 BTS7960驱动模块

BTS7960驱动模块是一个高电流半桥电机驱动芯片，它有以下引脚及其功能：

1. VCC：供电引脚，输入电压范围为-0.3~45V

2. OUT：功率输出引脚，接电机，输出PWM高电平为供电引脚的输入电压

3. IN： 逻辑输入引脚，兼容3.3V、5V两种逻辑电平，用于确定哪个MOSFET导通

4. INH：使能引脚，当设定为高电平时，启用BTS7960

5. SR：压摆率控制引脚，可以调节功率开关的转换速率

6. IS： 电流检测诊断引脚，可以监测输出电流的大小和方向

7. GND：接地引脚，驱动半桥系统的电流回路地

8. VS：电源引脚，接控制电机的电源正极

六、控制器

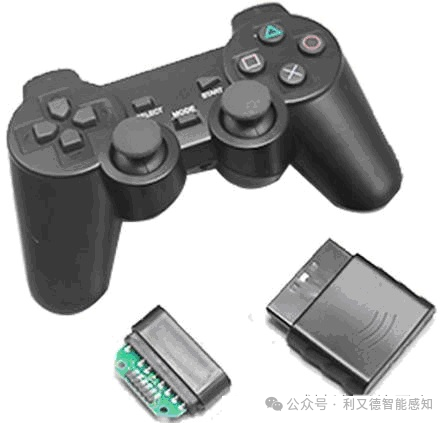

6.1 PS2+接收器+转接板

PS2无线手柄是一种可以通过2.4GHz无线信号控制游戏机或其他设备的输入设备，它有16个按键和两个摇杆，可以输出不同的键码值和模拟量。它需要两节5号电池供电，可以通过MODE按键切换红灯模式和绿灯模式，红灯模式下摇杆输出模拟量，绿灯模式下摇杆输出按键键码值

PS2接收器的作用是接收PS2无线手柄发送过来的数据，然后通过

时钟和数据信号传输给单片机，让单片机可以根据手柄的按键和摇杆来

控制其他设备，比如小车、机器人等

它一般有六个引脚，分别是时钟、数据、电源、地、编码器和LED灯(分别是GND、VCC、DI/DAT、DO/CMD、CS和CLK)。时钟和数据是用来与单片机通信的，电源和地是用来供电的，编码器和LED灯是用来显示手柄的模式和状态的

PS2接收器的引脚如下：

• 时钟：用于与单片机同步数据传输的信号，由单片机发出，每个时钟周期为12us。

• 数据：用于与单片机双向传输8位串行数据的信号，同步于时钟的下降沿。

• 电源：用于给接收器供电的引脚，电源范围为3~5V。

• 地：用于接收器的电源地的引脚。

• 编码器：用于显示手柄的模式的引脚，有一个编码器开关和一个LED灯，可以切换红灯模式和绿灯模式。

• LED灯：用于显示手柄的状态的引脚，有一个LED灯，当接收器上的绿灯常亮时，证明手柄和接收器配对成功，可以正常进行数据通讯

PS2转接板的作用是方便地连接PS2接收器和单片机，它可以将接收器的信号转换成适合单片机的电平，并且提供稳定的电源，防止因为感性负载而导致接收器被烧坏。它也可以省去一些接线的麻烦，让使用更加简单它一般有四个引脚，分别是时钟、数据、电源和地。它可以将PS2接收器的信号转换成适合单片机的电平，并且提供稳定的电源，防止因为感性负载而导致接收器被烧坏

PS2转接板的引脚如下：

1. 时钟：用于与接收器连接时钟信号的引脚，可以将接收器的时钟信号转换成适合单片机的电平。

2. 数据：用于与接收器连接数据信号的引脚，可以将接收器的数据信号转换成适合单片机的电平。

3. 电源：用于给转接板和接收器供电的引脚，电源范围为3~5V。

4. 地：用于转接板和接收器的电源地的引脚。

转接板和接收器和单片机之间的连线关系如下：

1. 转接板的GND引脚连接到单片机的GND引脚，

2. 转接板的VCC引脚连接到单片机的5V电源引脚，

3. 转接板的DATA引脚连接到单片机的任意一个数字输入引脚，

4. 转接板的CMD引脚连接到单片机的任意一个数字输出引脚，

5. 转接板的震动控制引脚连接到单片机的任意一个PWM输出引脚。

1. 接收器的GND引脚连接到转接板的GND引脚，

2. 接收器的VCC引脚连接到转接板的VCC引脚，

3. 接收器的DI/DAT引脚连接到转接板的DATA引脚，

4. 接收器的DO/CMD引脚连接到转接板的CMD引脚，

5. 接收器的CS引脚连接到单片机的任意一个数字输出引脚，

6. 接收器的CLK引脚连接到单片机的任意一个数字输出引脚。

七、摄像头

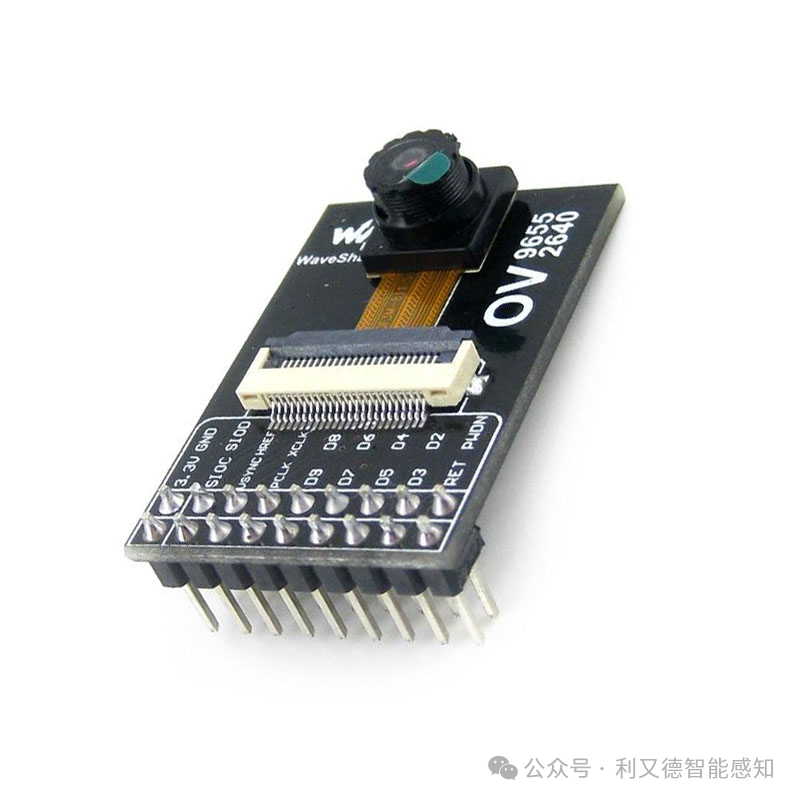

7.1 OV2640摄像头

OV2640是一款集成了ISP和JPEG编码器的2MP图像传感器，由

OmniVision公司于2005年推出。

它支持多种输出格式，如YUV/RGB/Raw RGB Data，以及多种分

辨率，如UXGA (1600 x 1200)、SVGA (800 x 600)、VGA (640 x 480)等。

OV2640的引脚及其功能如下：

引脚号 引脚名 功能描述

1.VDD：电源输入，2.5~3.0V

2.GND：接地

3.SIOC： I2C时钟信号

4.SIOD： I2C数据信号

5.VSYNC：帧同步信号，输出每帧的开始和结束

6.HREF： 行同步信号，输出每行的开始和结束

7.PCLK： 像素时钟信号，输出每个像素的时钟

8~15.D[7:0]：数据输出引脚，输出8位图像数据

16.XCLK：输入时钟信号，6~27MHz

17.PWDN：掉电控制引脚，低电平有效

18.RESETB：复位控制引脚，低电平有效

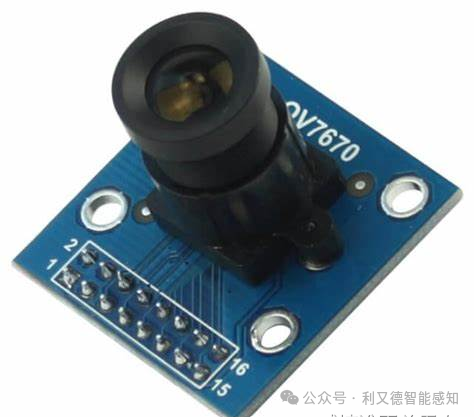

7.2 OV7670摄像头

OV7670是一款CMOS VGA图像传感器，可以通过SCCB总线控制，

输出各种格式和分辨率的8位图像数据。

它有18个引脚，分别是：

1. VDD：电源引脚，提供2.8V的工作电压。

2. GND：地线引脚，连接电源负极。

3. XCLK：时钟输入引脚，提供10-48MHz的外部时钟信号。

4. PCLK：像素时钟输出引脚，每个PCLK时钟输出一个（或半个）像素数据。

5. HREF：行同步信号输出引脚，用于标识一行图像数据的开始和结束。

6. VSYNC 帧同步信号输出引脚，用于标识一帧图像数据的开始和结束。

7. D[7:0]：数据输出引脚，用于传输8位图像数据。

8. SCL：SCCB时钟线引脚，用于与主机通信。

9. SDA：SCCB数据线引脚，用于与主机通信。

10. RESET：复位引脚，低电平有效，用于复位芯片。

11. PWDN：掉电控制引脚，低电平有效，用于关闭芯片。

7.3 OV5640摄像头

OV5640是一款CMOS图像传感器，支持输出最大为500万像素的图

像，支持LED补光、ISP、AFC等功能。它有两种输出接口：DVP（数字视频并行）和MIPI（移动产业处

理器接口）。我们一般用的是DVP接口，它有10位的数据线，但我们只

需要高8位即可。

OV5640的引脚分布图如下：

引脚 功能

1. XCLK：外部时钟输入，用于驱动整个传感器芯片

2. PWDN：低功耗模式使能，高电平有效

3. RESETB：芯片复位，低电平有效

4. SIO_CSCCB：总线时钟线，用于配置寄存器参数

5. SIO_DSCCB：总线数据线，用于配置寄存器参数

6. VSYNC：帧同步信号，用于标识一帧图像的开始和结束

7. HREF：行同步信号，用于标识一行图像的开始和结束

8. PCLK：像素同步时钟，用于同步数据输出

9. Y0-Y9：数据输出线，用于输出图像数据

它包含了以下几个部分：

• 感光矩阵：光信号在这里转化成电信号

• 控制寄存器：根据外部控制器通过SCCB总线写入的参数来运行

• 通信、控制信号及时钟：包括XCLK、PCLK、HREF、VSYNC、RESETB、PWDN等

• DSP处理单元：根据控制寄存器的配置做一些基本的图像处理运算

• 图像格式转换单元：将图像数据转换成YUV、RGB或JPEG等格式

• 压缩单元：将图像数据进行压缩，减少数据量

• 数据输出信号：将处理后的图像数据通过Y0-Y9引脚输出

• VCM处理单元：通过图像分析来实现自动对焦功能

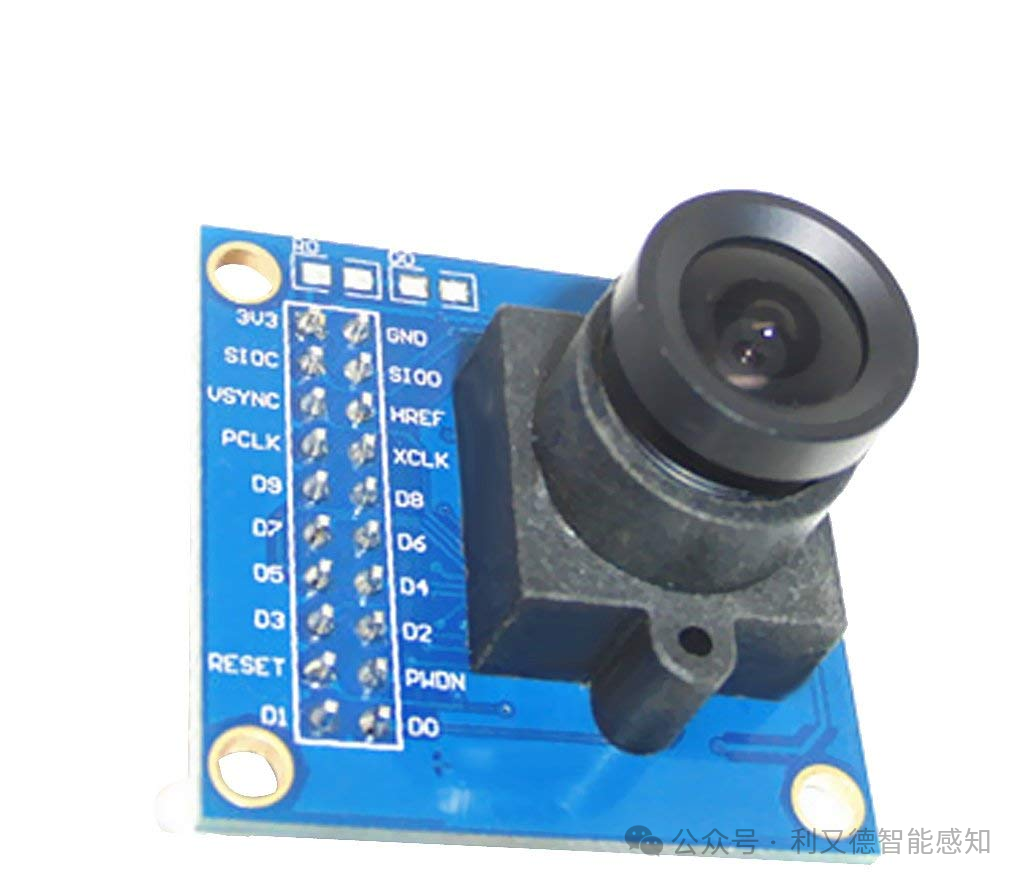

7.4 OV7725摄像头

OV7725是一款高性能的1/4英寸，单芯片VGA摄像头和图像处理器，

它有以下主要的引脚：

1. RSTB：系统复位管脚，低电平有效

2. PWDN：掉电省电模式（高电平有效）

3. HREF：行同步信号

4. VSYNC：场同步信号

5. PCLK：像素时钟

6. XCLK：系统时钟输入端口

7. SCL：SCCB总线的时钟线

8. SDA：SCCB总线的数据线

9. D0~D9：像素数据端口

其中，SCCB是一种类似于I2C的串口通信协议，用于配置OV7725的控制寄存器。XCLK是用于驱动整个传感器芯片的时钟信号，是外部输入到OV7725的信号；而PCLK是OV7725输出数据时的同步信号，它是由OV7725输出的信号。

八、立创商城（元器件）

1、物联网/通信模块

8.1.1 WiFi模块

a.ESP32-WROOM-32E-N4

• 它是一款基于ESP32-D0WD-V3芯片的Wi-Fi和蓝牙双模模块，支持802.11b/g/n和Bluetooth V4.2 BR/EDR和BLE协议。

• 它有一个40 MHz的晶振器，一个4 MB的SPI闪存，一个PCB天线，26个GPIO引脚，以及丰富的外设接口，如SD卡、UART、SPI、SDIO、I2C、LED PWM、电机PWM、I2S、IR、脉冲计数器、GPIO、电容触摸传感器、ADC、DAC等。

• 它的尺寸为18 x 25.5 x 3.1 mm，重量为3.3克，工作电压3.0~3.6V，工作温度为-40~85°C。

• 它适用于各种物联网应用，如低功耗传感器网络、语音编码、音乐流媒体和MP3解码等。

IO口介绍如下

引脚编号 引脚名称 引脚功能

1 EN 模块开关控制，高电平有效

2 VCC 电源输入，3.0~3.6V

3 GND 接地

4 TXD0 UART0发送引脚

5 RXD0 UART0接收引脚

6 IO34 GPIO34，只能作为输入引脚，支持ADC6

7 IO35 GPIO35，只能作为输入引脚，支持ADC7

8 IO32 GPIO32，支持ADC4、TOUCH9、RTC_GPIO9

9 IO33 GPIO33，支持ADC5、TOUCH8、RTC_GPIO8

10 IO25 GPIO25，支持DAC1、ADC18、TOUCH7、RTC_GPIO6

11 IO26 GPIO26，支持DAC2、ADC19、TOUCH6、RTC_GPIO7

12 IO27 GPIO27，支持ADC17、TOUCH7、RTC_GPIO17

13 IO14 GPIO14，支持ADC16、TOUCH6、RTC_GPIO16

14 IO12        GPIO12，支持ADC15、TOUCH5、RTC_GPIO15

15 GND 接地

16 IO13 GPIO13，支持ADC14、TOUCH4、RTC_GPIO14

17 SD2/IO9，GPIO9， 持ADC1、TOUCH1、RTC_GPIO11

18 SD3/IO10，GPIO10， 支持ADC1、TOUCH1、RTC_GPIO11

19 CMD/IO11 GPIO11，支持ADC2、TOUCH2、RTC_GPIO12

20 CLK/IO6 GPIO6， 支持ADC3、TOUCH3、RTC_GPIO13

21 SD0/IO7 GPIO7， 支持ADC4、TOUCH4、RTC_GPIO14

22 SD1/IO8 GPIO8， 支持ADC5、TOUCH5、RTC_GPIO15

23 IO15GPIO15，支持ADC13、TOUCH3、RTC_GPIO13

24 IO2 GPIO2 用于下载模式选择，高电平为正常启动，低电平为下载模式

25 IO0 GPIO0， 用于下载模式选择，高电平为正常启动，低电平为下载模式

26 IO4 GPIO4， 支持ADC10、TOUCH0、RTC_GPIO10

27 IO16 GPIO16，支持ADC9、TOUCH5、RTC_GPIO9

28 IO17 GPIO17，支持ADC8、TOUCH4、RTC_GPIO8

29 IO5 GPIO5， 支持ADC11、TOUCH9、RTC_GPIO11

30 IO18 GPIO18，支持ADC12、TOUCH8、RTC_GPIO12

31 IO19 GPIO19，支持ADC13、TOUCH7、RTC_GPIO13

32 NC/IO36/MTMS，GPIO36，支持ADC0、TOUCH0、RTC_GPIO0

33 IO23 GPIO23，支持ADC2、TOUCH2、RTC_GPIO3

34 IO22 GPIO22，支持ADC3、TOUCH1、RTC_GPIO4

35 IO21 GPIO21，支持ADC4、TOUCH0、RTC_GPIO5

36 IO20，GPIO20， 保留引脚，不要使用

37 LNA_IN 天线输入引脚，用于Wi-Fi和蓝牙信号接收

38 PA_VDD 天线输出引脚，用于Wi-Fi和蓝牙信号发送

这个模块的信号有效距离取决于多种因素，如天线类型、输出功率、环境干扰、接收灵敏度等。这个模块的信号输出功率和接收灵敏度如下：

• Wi-Fi：输出功率为+19.5 dBm@11b、+16.5 dBm@11g、+15.5 dBm@11n；接收灵敏度为-97 dBm@11b、-91 dBm@11g、-89 dBm@11n

• 蓝牙：输出功率为+10 dBm；接收灵敏度为-93 dBm

这个模块的信号有效距离大约为：

• Wi-Fi：在室内环境下，最大距离为50米；在室外环境下，最大距离为300米

• 蓝牙：在室内环境下，最大距离为10米；在室外环境下，最大距离为100米

这些数据仅供参考，实际情况可能有所不同。

8.1.2 卫星定位模块

a.L76KB-A58

• L76KB-A58 GPS模块是一款支持多卫星系统（GPS、BDS、GLONASS、QZSS）、可多系统联合定位和单系统独立定位、支持AGNSS 功能、内置低噪声放大器和声表面滤波器、可向用户提供快速、精准、高性能定位体验的GNSS 模块。

• 它采用LCC封装，方便用户焊接使用，其超小尺寸及超强性能为共享单车、电动摩托车、车队管理、危险品运输、金融风控等工业及消费应用领域提供很好的解决方案。它还支持UART和IIC接口，以及PPS和NMEA0183功能

引脚如下

• VCC：电源正（2.7V~5V）

• GND：电源地

• TX：串口数据输出

• RX：串口指令输入

• PPS：状态指示（定位成功输出秒脉冲）

• NMEA0183：主控设备从串口输出NMEA0183信息，并解析NMEA 0183语句输出人类适读信息

这个模块通过TXD引脚发送NMEA-0183协议的数据给单片机的RXD引脚，数据包含时间、经纬度、高度、速度等信息。单片机可以解析这些数据，然后通过自己的TXD引脚发送给其他设备，如蓝牙模块或者LCD显示屏。这样就可以实现定位和导航的功能。它通过天线接收多个卫星的信号，然后根据信号的时间差和卫星的位置计算出自己的位置，再通过串口发送给单片机或其他设备

8.1.3 以太网模块

a.USR -K5

USR-K5以太网模块是一款基于ARM内核的高性能、低功耗的串口以太网

转换模块，支持TCP/IP协议栈，可实现串口数据与以太网数据的双向透传。

引脚介绍

• 1号引脚和2号引脚为NC，暂不开放，请悬空。

• 3号引脚为CTS，输出，默认TCP连接指示灯，当有TCP连接时，指示灯亮起，可配置为硬件流控CTS（clear to send）。

• 4号引脚为RST，输入，模块复位（施加200ms或者以上的低电平脉冲，将使模块重启）。

• 5号引脚为RTS，输出，默认为485收发控制，高电平发送。可配置为硬件流控RTS脚（request to send）。

• 6号引脚为Reload，输入，模块能够恢复出厂设置，在模块断电（或复位）的情况下，拉低Reload，然后上电，保持Reload 5s拉低，超过5s后拉高，恢复出厂设置成功。

• 7号引脚为NC，暂不开放，请悬空。

• 8号引脚为RXD，输入，串口接收（3.3V，TTL电平）。

• 9号引脚为TXD，输出，串口发送（3.3V，TTL电平）。

• 10号引脚为GND，Power，地（包括电源地与信号地）。

• 11号引脚为VDD，Power，电源（外部需给引脚供直流3.3V电源）。

• 12号引脚为NC，暂不开放，请悬空。

• 13号引脚和14号引脚为ETH，网口屏蔽壳引脚。

• 15号引脚和16号引脚为固定柱，模块固定柱。

USR-K5以太网模块的用途是将串口数据与以太网数据实现双向透传，可以让传统的串口设备具备联网能力，方便数据采集和控制。

它可以支持TCP Client、TCP Server、UDP Client、UDP Server、Httpd Client等五种工作模式，满足不同的应用场景。

USR-K5以太网模块发出的信号有以下几种：

• CTS信号，输出，默认为TCP连接指示灯，当有TCP连接时，指示灯亮起，可配置为硬件流控CTS（clear to send）信号，用于控制数据发送的速率。

• RST信号，输入，模块复位信号，施加200ms或者以上的低电平脉冲，将使模块重启。

• RTS信号，输出，默认为485收发控制信号，高电平发送。可配置为硬件流控RTS（request to send）信号，用于请求发送数据。

• Reload信号，输入，模块恢复出厂设置信号，在模块断电（或复位）的情况下，拉低Reload，然后上电，保持Reload 5s拉低，超过5s后拉高，恢复出厂设置成功。

• RXD信号，输入，串口接收信号（3.3V，TTL电平），用于接收外部设备发送的数据。

• TXD信号，输出，串口发送信号（3.3V，TTL电平），用于发送数据给外部设备。

用户拿这些信号能干什么：

• 用户可以通过CTS信号来判断是否有TCP连接或者控制数据发送的速率。

• 用户可以通过RST信号来复位模块或者恢复正常工作状态。

• 用户可以通过RTS信号来控制485收发或者请求发送数据。

• 用户可以通过Reload信号来恢复出厂设置或者清除错误配置。

• 用户可以通过RXD和TXD信号来实现串口与以太网的数据透传或者与网页服务器的数据交互

2、开发板/开发工具

3、电源芯片

8.3.1 线性稳压器（LDO）

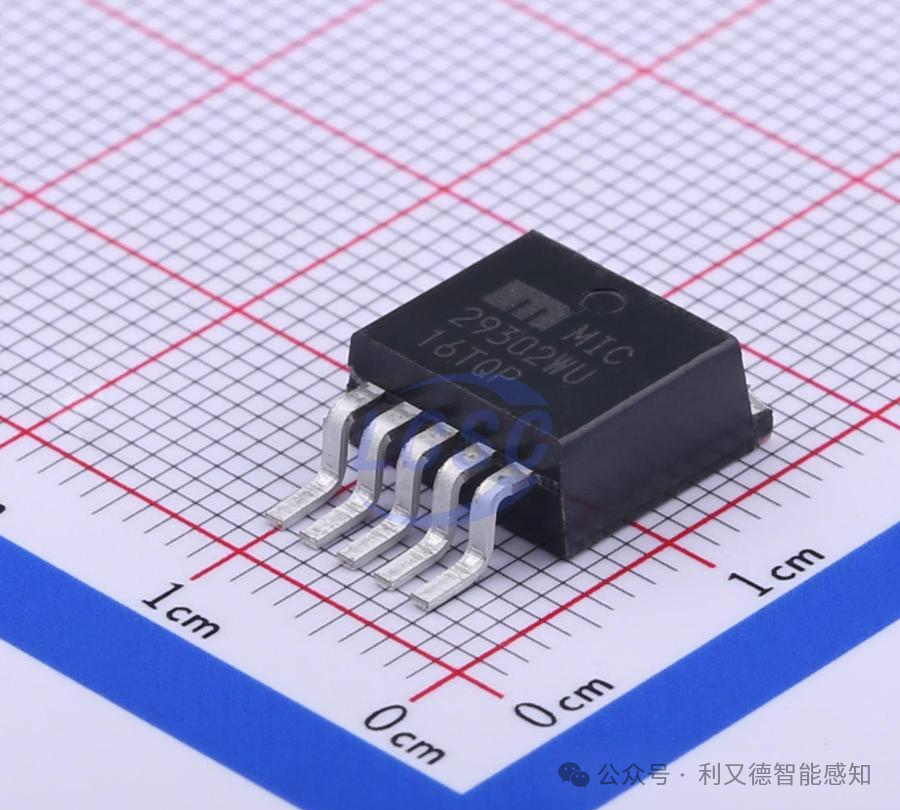

MIC29302WU-TR

MIC29302WU-TR是一款高电流、高精度、低压差电压调节器。它使用专有的Super βeta PNP®工艺和PNP通道元件，具有350mV到425mV（满载）的典型压降电压和非常低的接地电流。它的封装形式是TO-263-5，输入26V，输出电压可调节，从1.25V到25V，输出电流为3A。它还具有过热保护和过流保护功能

引脚如下：

• 引脚1：调节输入（ADJ）。通过将电阻分压器连接到此引脚和输出引脚，可以设置输出电压。

• 引脚2：接地（GND）。这是电路的接地引脚，也是热阻的参考点。

• 引脚3：关断（SHDN）。这是一个逻辑输入引脚，用于控制调节器的开关。当此引脚高于1.4V时，调节器打开；当此引脚低于0.4V时，调节器关闭。

• 引脚4：输入（IN）。这是电源输入引脚，其电压范围为2.3V到26V。

• 引脚5：输出（OUT）。这是电源输出引脚，其电压可在1.25V到25V之间调节。

L7805CD2T-TR

L7805CD2T-TR是一款三端正向电压稳压器，由STMicroelectronics公司生产。

• 它可以提供5V的固定输出电压，最大输出电流为1.5A。

• 它具有过温保护、短路保护和输出过渡安全区保护等功能。

• 它的封装类型是D2PAK。

L7805CD2T-TR的引脚如下：

引脚1：输入（Input），连接到输入电压源

引脚2：地（Ground），连接到公共地线

引脚3：输出（Output），连接到负载或下一级电路

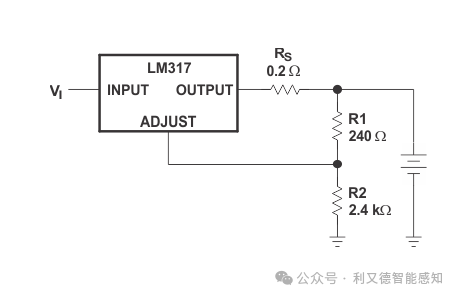

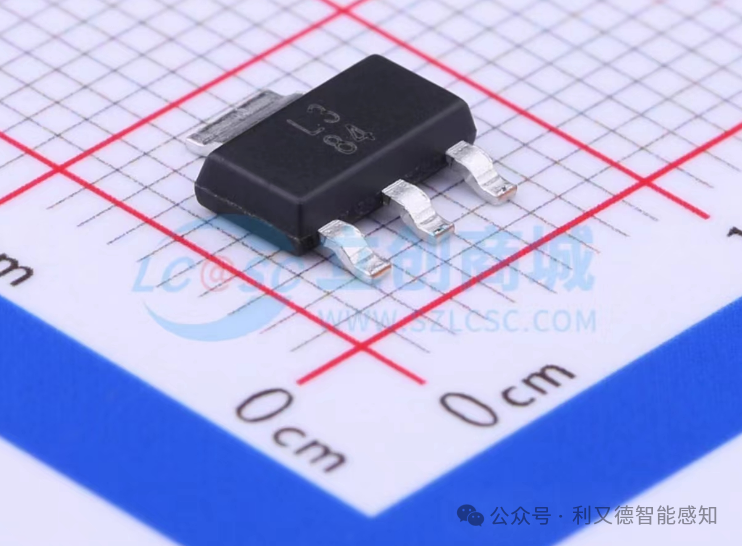

LM317DCYR

LM317DCYR是一款1.5A、40V可调节线性稳压器，它可以将输入电压转换为可调节的输出电压，用于电源管理和线性调节。

LM317DCYR的引脚定义及作用如下：

IN：输入，连接输入电压

OUT：输出，连接输出电压

ADJ：调节，连接两个外部电阻，用于设定输出电压

GND：接地，连接0V电源

LM317DCYR的原理如下：

LM317DCYR采用三端式正向稳压器的结构，通过一个运算放大器和一个基准电压源来实现电压调节。

LM317DCYR的详细参数如下：

输入电压范围：4.2V到40V。

输出电流范围：0.1A到1.5A。

线性调节率：0.01%/V。

负载调节率：0.1%。

工作温度范围：0°C到125°C。

封装类型：SOT-223。

电源模块

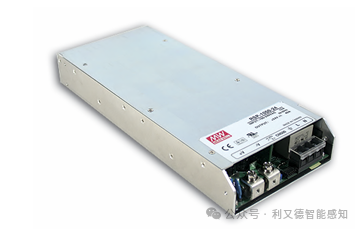

RSP-1000-48开关电源

RSP-1000-48 是一款由明纬（MEAN WELL）公司生产的开关电源，它可以将交流电转换为 48V 的直流电，用于驱动各种直流负载，如工业控制或自动化装置、测试和测量仪器、激光相关类机器等。

它的工作原理是利用开关管在高频下进行开关，通过变压器和整流滤波电路输出稳定的直流电。

它的主要特点有：

• 具有主动式功率因数校正（PFC）功能，可以提高电源的效率和稳定性。

• 具有多种保护功能，如短路、过负载、过电压、过温度等，可以保证电源的安全运行。

• 具有多种功能接口，如输出电压可调、均流、遥控开关、遥感、DC OK信号等，可以提供多种设计灵活性。

• 具有低外型（1U）和低重量（1.95kg）的特点，可以节省空间和方便安装。

• 具有 5 年的保固期，可以提供长期的品质保证。

RSP-1000-48 的引脚定义和作用如下：

• AC/L, AC/N：交流输入端，用于连接交流电源，输入电压范围为 90 ~ 264VAC 或 127 ~ 370VDC。

• V+, V-：直流输出端，用于连接直流负载，输出电压为 48V，输出电流为 21A，输出功率为 1008W。

• PV：输出电压调整端，用于调整输出电压在 40 ~ 110% 的范围内，一般通过一个可变电阻器来实现。

• +S, -S：遥感端，用于对负载线压降进行补偿，最大可补偿 0.5V，一般通过两根导线连接到负载两端。

• +Vaux, -Vaux：辅助电源端，用于提供一个 5V/0.5A 的辅助电源，可以用于驱动一些外部电路。

• RC：遥控开关端，用于控制电源的开关状态，一般通过一个开关或继电器来实。

• DC OK：DC OK信号端，用于输出一个 TTL 信号，表示电源的输出状态，一般通过一个 LED 或继电器来显示。

• FG：接地端，用于连接电源的金属外壳和保护地线。

数据手册

4、单片机/微控制器

5、逻辑器件

8.5.1 逻辑门

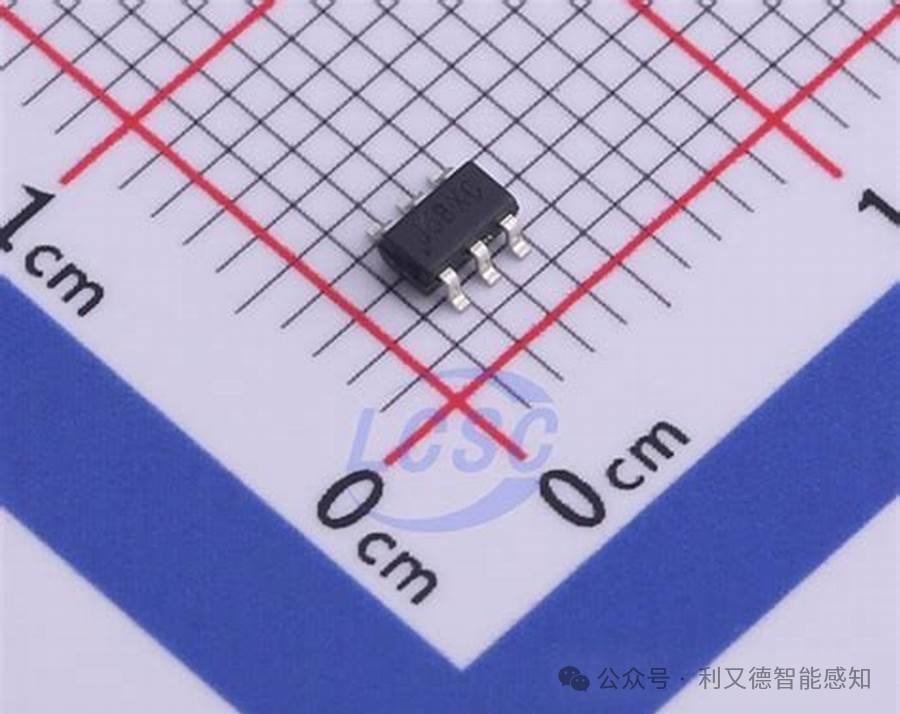

a.SGM8199A1XC6G/TR

SGM8199A1XC6G/TR是一款双向电流分流监测器，它可以实现高或低

侧电流检测的逻辑功能。它的输出电压与分流器上的压降成比例，可以用于电流保护、过载检测、电池管理等应用场合。

引脚号 引脚名称 引脚功能

1 VCC 供电引脚，接3V至5.5V的电源

2 VOUT 输出引脚，输出与分流器上的压降成比例的电压

3 GND 接地引脚

4 REF 参考电压引脚，用于设置输出电压的偏移量

5 RS+ 分流器正端输入引脚

6 RS- 分流器负端输入引脚

b.SN74LVC1G57DRYR

SN74LVC1G57DRYR是一款可配置多功能门。

它有6个引脚，分别是：

• A、B、C：输入端，可以接受高达5.5V的电压。

• Y：输出端，可以输出高达32mA的电流。

• GND：接地端，连接电源的负极。

• VCC：电源端，支持1.65V~5.5V的电压。

它的原理是根据输入端的电平组合，来配置输出端的逻辑功能。

它可以实现与门、或门、非门、异或门等多种逻辑功能。

它具有施密特触发器输入、低功耗、高速度、支持热插拔等特点

8.5.2 反相器

6、RTC/时钟芯片

7、存储器

8、ADC/DAC/数据转换

8.8.1 模数转换芯片ADC

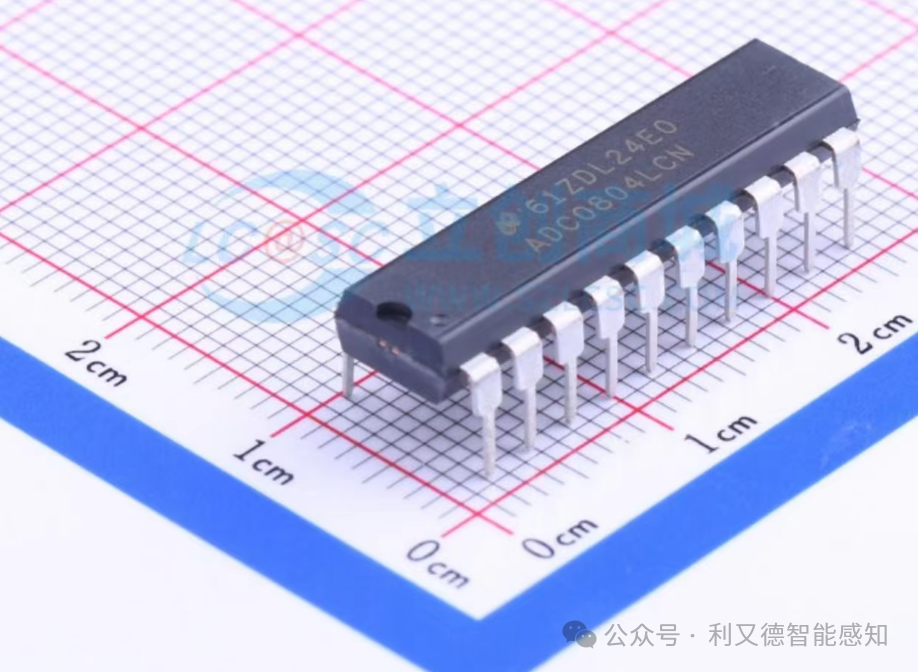

ADC0804LCN

ADC0804LCN是一款8位，微处理器兼容的模数转换器（ADC），它可以将模拟信号转换为数字信号，用于数据处理和控制。

ADC0804LCN的引脚定义及作用如下：

• VCC：正电源，连接5V电源。

• GND：接地，连接0V电源。

• VIN（+）：模拟输入，连接待转换的模拟信号。

• VIN（-）：模拟输入，连接参考电压。

• CLK IN：时钟输入，提供转换所需的时钟信号。

• CLK R：时钟回路，用于产生内部时钟信号。

• CS：芯片选择，用于启动或停止转换。

• RD：读取，用于读取转换结果。

• INTR：中断请求，用于指示转换完成。

• DB0-DB7：数据总线，用于输出转换结果的8位二进制数。

ADC0804LCN的原理如下：

• ADC0804LCN采用逐次逼近（SAR）的转换方法，通过比较器和逐次逼近寄存器（SAR）来实现模数转换。

• ADC0804LCN的转换过程分为两个阶段：采样和保持（S/H）阶段和逐次逼近（SA）阶段。

• 在S/H阶段，ADC0804LCN将模拟输入信号存储在一个电容器中，以保持信号的稳定。

• 在SA阶段，ADC0804LCN将电容器中的信号与一个由SAR控制的数字模拟转换器（DAC）产生的信号进行比较，从而得到转换结果。

• ADC0804LCN的转换时间取决于时钟频率和转换精度，一般为100μs左右

8.8.2 数模转换芯片DAC

8.8.3 电能计量芯片

8.8.4 数字电位器

8.8.5 模拟前端（AFE）

8.8.6 直接数字频率合成（DDS）

8.8.7 RMS-DC转换器

8.8.8 V/F和F/V转换芯片

8.8.9 触摸屏控制器

8.8.10 ADC/DAC-专用型

9、射频芯片/天线

10、电阻

11、 二极管

8.11.1 稳压二极管

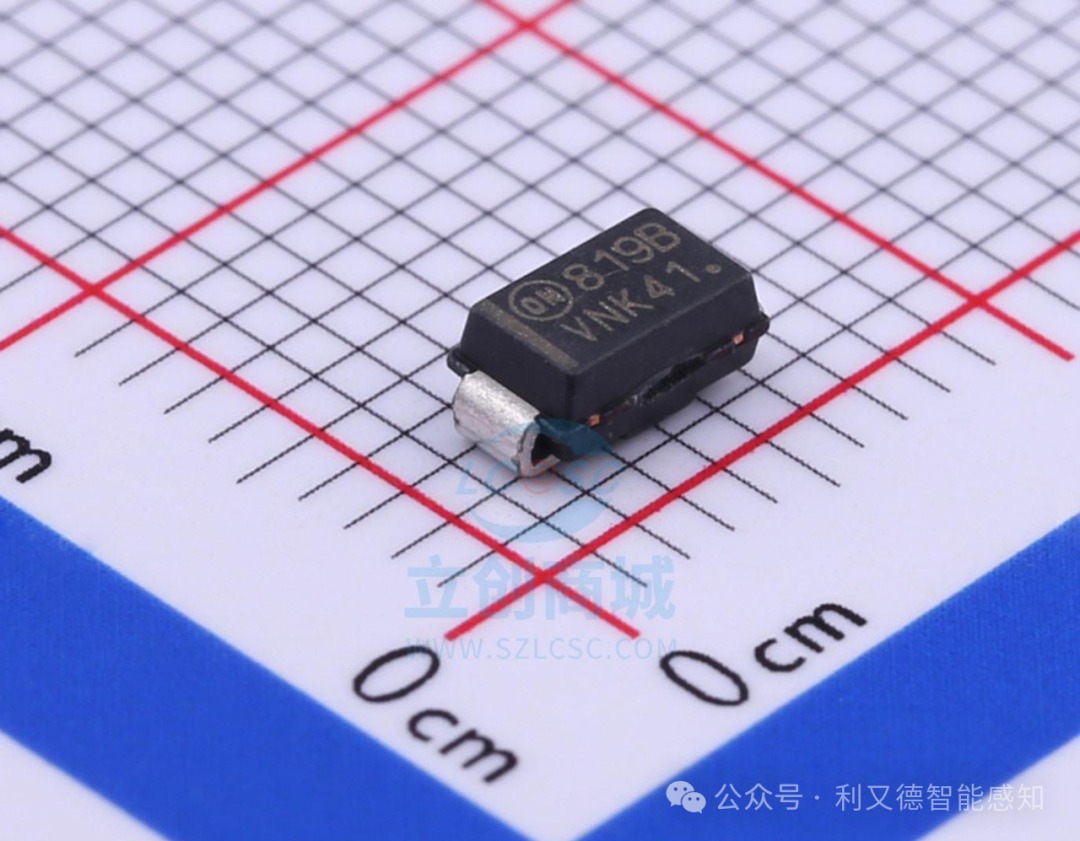

a.1SMA5919BT3G

1SMA5919BT3G是一种1.5瓦的稳压二极管，由onsemi公司生产。

它的稳压电压为5.6伏，其正向电压为1.2伏。

它的封装形式为SMA-2，有两个引脚。

引脚的排列方式为SMD/SMT。

引脚的长度为4.32毫米，宽度为2.6毫米，高度为2.1毫米

它的用法是在电路中反向连接，当反向电压达到它的稳压值（5.6V）

时，它就会导通，使电压保持恒定

12、 传感器

13、运算放大器/比较器

8.13.1 运算放大器

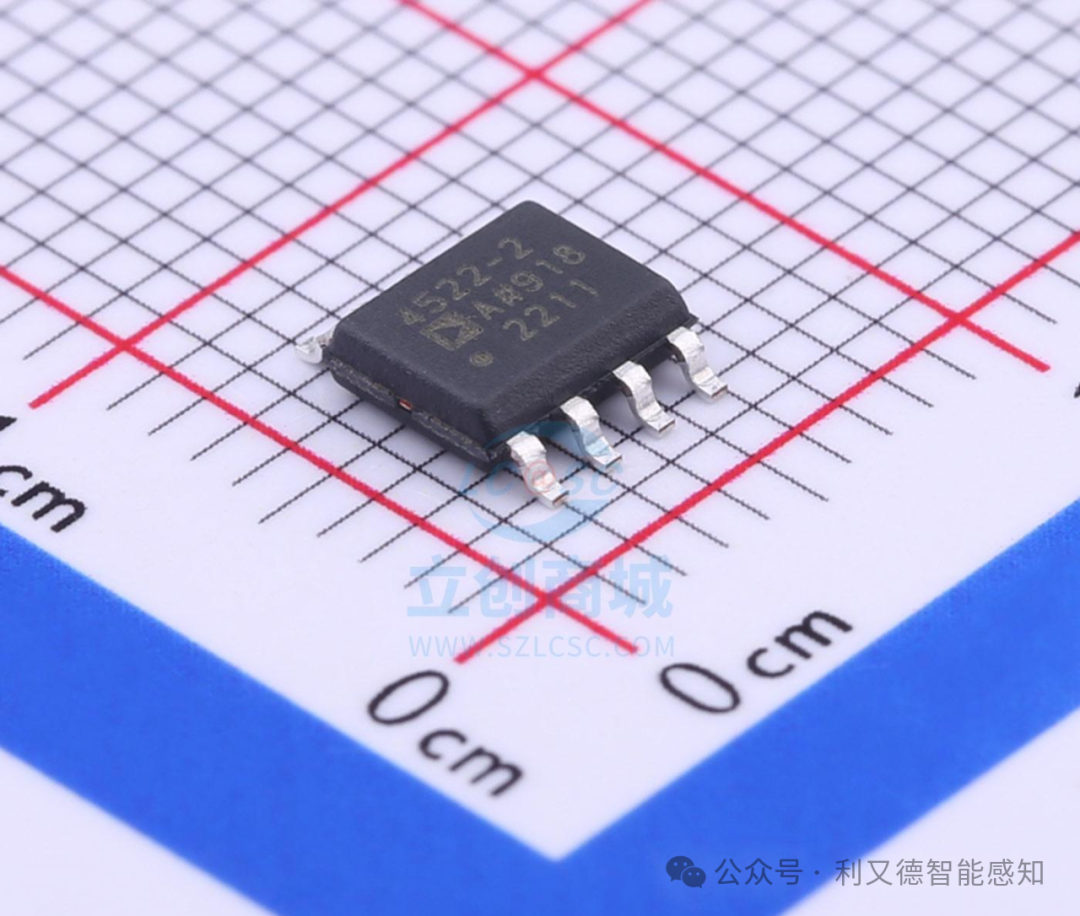

a.ADA4522-2ARZ-R7

一款双路55V，EMI增强，零漂移，超低噪声，轨到轨输出运算放大器

引脚号 引脚名称 引脚功能

1 OUTA A通道输出

2 INA- A通道反向输入

3 INA+ A通道正向输入

4 V- 负电源

5 INB+ B通道正向输入

6 INB- B通道反向输入

7 OUTB B通道输出

8 V+ 正电源

• 它的工作原理是利用零漂移技术，通过一个自校准的开关电容网

• 络，实现输入偏置电流和偏置电压的补偿，从而提高了直流精度和低频噪声性能。

• 它还具有EMI滤波功能，可以抑制射频干扰对放大器性能的影响。

• 它适用于各种高精度、低噪声、宽电源范围的应用场合，如仪器仪

• 表、传感器接口、电池供电设备等

14、通信接口芯片/UART/485/2数码管驱动/LED驱动

15、电容

16、三极管/MOS管/晶体管

17、电感/线圈/变压器

18、晶振/振荡器/谐振器

19、音频器件/振动马达

20、TVS/保险丝/板级保护

21、按键开关

22、光耦/LED/数码管/光电器件

23、连接器

24、仪器/仪表

25、电子工具/仪器/耗材

26、功能模块

27、方案验证板

28、继电器

29、车床及配件

30、气动/液压/管阀/泵

31、安全/消防

32、实验室产品

33、耗材

34、电线/电缆/数据线

35、建筑材料/建筑五金

36、工控电气

37、办公用品

38、劳动保护用品

39、五金/紧固件/密封

40、工具

41、量具

42、搬运/包装/存储

43、清洁/日用品

44、工业试剂/润滑/除锈

45、磁珠/滤波器/EMI优化

• UC3717J 是一款用于驱动双极步进电机的集成电路芯片。它可以控制电机的转速、方向和步进角度，实现精确的位置控制。

• UC3717J 的原理是利用两个半桥电路来切换驱动电机绕组的电流。每个半桥电路由两个功率晶体管组成，可以根据输入信号的高低电平来控制电流的方向。

• UC3717J 还有一个内置的微步进索引器，可以根据外部的时钟信号和方向信号来产生四种不同的步进模式：全步、半步、四分之一步和八分之一步。这样可以提高电机的分辨率和平稳性。

• UC3717J 的作用是将数字信号转换为电机绕组的电流，从而驱动电机旋转。它可以用于各种需要精密位置控制的应用，如打印机、扫描仪、机器人、数控机床等。

• UC3717J 的使用方法是将其与一个双极步进电机和一个电源连接起来。电源的电压应该在 10V 到 45V 之间，电流应该在 0.5A 到 2.5A 之间1。

  UC3717J 的引脚有以下几种功能：

• VCC：电源正极输入

• GND：电源负极输入

• OUT1A 和 OUT1B：电机绕组 A 的输出

• OUT2A 和 OUT2B：电机绕组 B 的输出

• CLK：时钟信号输入，决定电机的转速

• DIR：方向信号输入，决定电机的旋转方向

• MODE：模式信号输入，决定电机的步进模式

• ENABLE：使能信号输入，用于控制电机的开关

• SENSE1 和 SENSE2：电流检测输入，用于限制电机的最大电流

• REF：参考电压输入，用于设定电机的电流值

L293

L293 是一款可以驱动感性负载（如继电器、电磁铁、直流和双极步进电机等）的高电流半 H 桥驱动器。它的工作原理是利用四个开关（晶体管）来控制两个电机的正反转。

它的主要特点有：

可以提供双向驱动电流，最高可达 1 A，工作电压范围为 4.5 V 到 36 V。

内置热保护电路，当芯片温度过高时，会自动关闭输出。

有两个使能端，可以分别控制两组半 H 桥的开关状态。

L293 的引脚定义和作用如下：

VCC1：逻辑电源，用于给内部逻辑电路供电，一般接 5 V。

VCC2：驱动电源，用于给输出端供电，一般接 4.5 V 到 36 V。

GND：地线，用于连接电源的负极。

1,2EN：第一组半 H 桥的使能端，高电平有效，低电平无效。

1A, 2A：第一组半 H 桥的输入端，用于控制 1Y, 2Y 的输出状态。

1Y, 2Y：第一组半 H 桥的输出端，用于连接电机的一端。

3,4EN：第二组半 H 桥的使能端，高电平有效，低电平无效。

3A, 4A：第二组半 H 桥的输入端，用于控制 3Y, 4Y 的输出状态。

3Y, 4Y：第二组半 H 桥的输出端，用于连接电机的另一端。

LM5175

LM5175 的原理是利用开关管在高频下进行开关，通过变压器和整流滤波电路输出稳定的直流电。

它的作用是将交流电转换为 48V 的直流电，用于驱动各种直流负载，如工业控制或自动化装置、测试和测量仪器、激光相关类机器等。

LM5175 的引脚定义和作用如下：

• AC/L, AC/N：交流输入端，用于连接交流电源，输入电压范围为 90 ~ 264VAC 或 127 ~ 370VDC。

• V+, V-：直流输出端，用于连接直流负载，输出电压为 48V，输出电流为 21A，输出功率为 1008W。

• PV：输出电压调整端，用于调整输出电压在 40 ~ 110% 的范围内，一般通过一个可变电阻器来实现。

• +S, -S：遥感端，用于对负载线压降进行补偿，最大可补偿 0.5V，一般通过两根导线连接到负载两端。

• +Vaux, -Vaux：辅助电源端，用于提供一个 5V/0.5A 的辅助电源，可以用于驱动一些外部电路。

RC：遥控开关端，用于控制电源的开关状态，一般通过一个开关或继电器来实现。

DC OK：DC OK信号端，用于输出一个 TTL 信号，表示电源的输出状态，一般通过一个 LED 或继电器来显示。

FG：接地端，用于连接电源的金属外壳和保护地线

数据手册

DRV8825

DRV8825 的原理是利用四个开关管（Q1 ~ Q4）在高频下进行开关，通过变压器和整流滤波电路输出稳定的直流电。

它的作用是将输入电压（VIN）转换为可调的输出电压（VOUT），用于驱动各种类型的步进电机。它可以实现低振动、低噪音的电机控制，支持多种细分模式和电流控制模式。

DRV8825 的引脚定义和作用如下：

• VIN：输入电压端，用于连接输入电源，输入电压范围为 8.2 ~ 45V。

• GND：地线端，用于连接电源的负极。

• VREF：参考电压端，用于设置电机的最大电流，一般通过一个可变电阻器来实现。

• FAULT：故障信号端，用于输出一个低电平信号，表示电源有过热或过流的情况，一般通过一个 LED 或继电器来显示。

• SLEEP：休眠控制端，用于控制电源的休眠状态，高电平有效，低电平无效。

• RESET：复位控制端，用于控制电源的复位状态，高电平有效，低电平无效。

• STEP：步进控制端，用于控制电机的步进数，每个上升沿对应一个步进。

• DIR：方向控制端，用于控制电机的旋转方向，高电平为正转，低电平为反转。

• M0, M1, M2：细分控制端，用于控制电机的细分模式，不同的高低电平组合对应不同的细分数。

• B1+, B1-：第一组桥臂的输出端，用于连接电机的一端。

• B2+, B2-：第二组桥臂的输出端，用于连接电机的另一端。

LM317

LM317 的原理是利用一个内部放大器和一个基准电压源，来控制输出电压与调节端之间的电压差，从而实现输出电压的稳定。

它的作用是将输入电压（VIN）转换为可调的输出电压（VOUT），用于给各种电路供电，如放大器、数字电路、模拟电路等。

它具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。

LM317 的引脚定义和作用如下：

IN：输入电压端，用于连接输入电源，输入电压范围为 3 ~ 40V。

OUT：输出电压端，用于连接输出负载，输出电压范围为 1.25 ~ 37V，输出电流范围为 0.1 ~ 1.5A。

ADJ：调节端，用于设置输出电压，一般通过两个外部电阻来实现。

LM317 的使用方法如下：

• 首先，根据需要选择合适的输入电源，将 IN 引脚连接到输入电源的正极，将 OUT 引脚连接到输出负载的正极，将 ADJ 引脚连接到输出负载的负极。

• 然后，在 ADJ 和 OUT 之间接一个固定电阻 R1，一般取值为 240Ω。

• 接着，在 ADJ 和 GND 之间接一个可变电阻 R2，通过调节 R2 的阻值来改变输出电压。

• 最后，输出电压的公式为 VOUT = 1.25V × (1 + R2/R1) + IADJ × R212，其中 IADJ 为 ADJ 引脚的电流，一般忽略不计

INA219

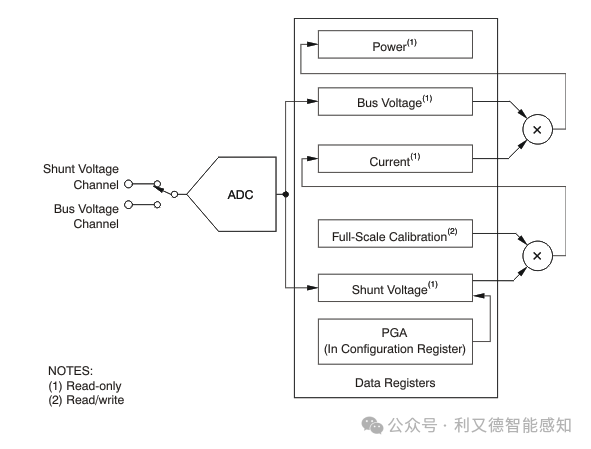

INA219 的原理是利用一个高精度的模拟/数字转换器（ADC），来测量电阻分流器的电压降和总线电压，从而计算出电流和功率。

它的作用是监测直流电路中的电流和功率，用于各种电源管理或电池管理的应用，如电池充放电、太阳能电池板、LED 照明等。

它具有以下特点：

• 可以测量正负 3.2A 的双向电流，最高可达 26V 的总线电压。

• 可以通过 I2C 或 SMBUS 接口与微控制器通信，支持多种地址选择和数据格式。

• 可以通过编程设置分流器的电阻值、转换时间和平均滤波次数，以适应不同的测量需求。

• 具有过压和过流的保护功能，可以避免电路损坏。

INA219 的引脚定义和作用如下：

1. VIN-：输入电压的负端，用于连接电源的负极或负载的正极。

2. VIN+：输入电压的正端，用于连接分流器的一端。

3. VOUT：输出电压端，用于连接分流器的另一端和负载的负极

4. VCC：逻辑电源端，用于给内部电路供电，一般接 3.3V 或 5V。

5. GND：地线端，用于连接电源的负极。

6. SCL：时钟信号端，用于与微控制器进行 I2C 或 SMBUS 通信。

7. SDA：数据信号端，用于与微控制器进行 I2C 或 SMBUS 通信。

8. A0, A1：地址选择端，用于设置 I2C 或 SMBUS 的地址，不同的高低电平组合对应不同的地址

INA219 的使用方法如下：

1. 首先，根据需要选择合适的分流器，将 VIN+ 引脚连接到分流器的一端，将 VOUT 引脚连接到分流器的另一端和负载的负极。

2. 然后，将 VIN- 引脚连接到电源的负极或负载的正极，注意不要接反或短路。

3. 接着，将 VCC 和 GND 引脚连接到逻辑电源的正极和负极，一般接 3.3V 或 5V。

4. 接下来，将 SCL 和 SDA 引脚连接到微控制器的相应引脚，用于进行 I2C 或 SMBUS 通信。

5. 然后，将 A0 和 A1 引脚接到高低电平，用于设置 I2C 或 SMBUS 的地址。

6. 最后，通过编程设置分流器的电阻值、转换时间和平均滤波次数，以适应不同的测量需求。

7. 然后，通过读取 ADC 的数据，来计算出电流和功率

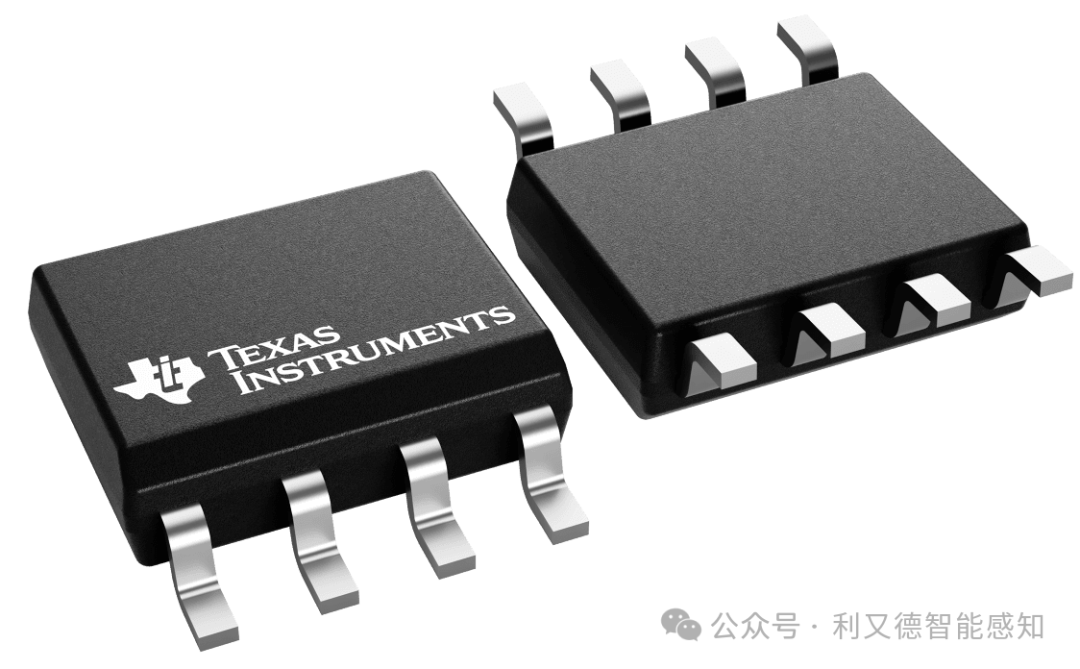

INA226

INA226是一款高精度的电流和电压监测器，它可以测量电源总线电压和分流电阻两端的电压，从而计算出电流和功率。

它还具有警报功能，可以在测量值超过设定阈值时产生中断信号。

它使用I2C接口与主控制器通信，支持多达16个不同的设备地址。

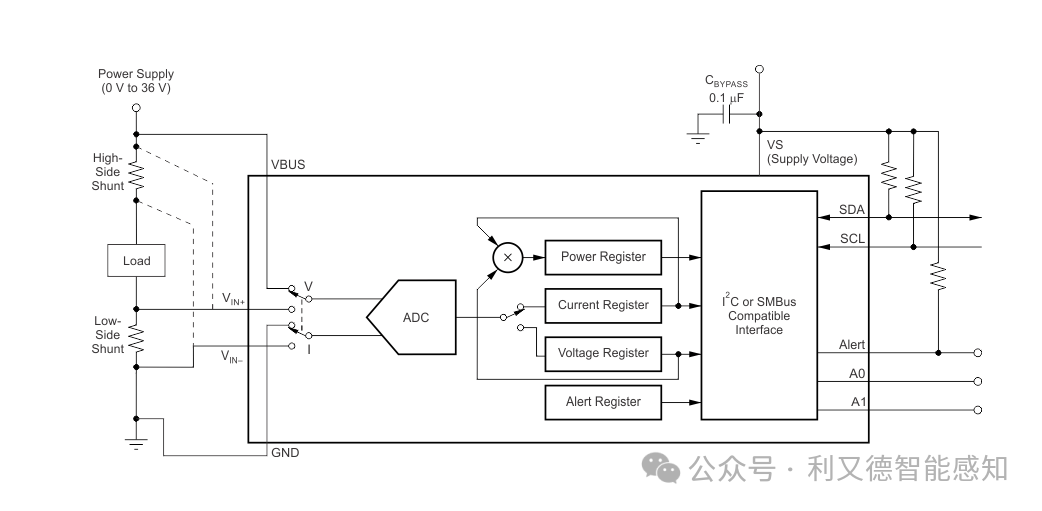

INA226的原理如下：

1. INA226在工作中进行两次测量：分流电压和总线电压，然后根据校准寄存器值将这些测量值转换为电流，计算功率

2. 分流电压由流经分流电阻器的负载电流产生，并在IN+和IN-引脚上进行监控。通过将电源总线电压连接到VBUS引脚，该设备还可以测量该电压。

3. INA226内部有一个16位的模数转换器（ADC），可以对分流电压和总线电压进行高精度的采样。ADC的转换时间和平均次数可以通过配置寄存器进行设置，以满足不同的应用需求。

4. INA226还有一个校准寄存器，用于存储一个校准系数，该系数与分流电阻的阻值和电流的最小分辨率有关。校准系数的计算公式在数据手册中给出，用户可以根据实际情况进行设置。

5. INA226通过I2C接口与主控制器通信，可以读取或写入各种寄存器，包括配置寄存器、校准寄存器、分流电压寄存器、总线电压寄存器、电流寄存器、功率寄存器、掩码/使能寄存器和警报限制寄存器等。

6. INA226还具有警报功能，可以在测量值超过设定阈值时产生中断信号。用户可以通过掩码/使能寄存器和警报限制寄存器来设置警报的条件和阈值，以及清除警报的方式。警报信号输出在ALE引脚上，可以连接到主控制器的中断输入引脚。

INA226的引脚定义和作用如下：

1. VCC：电源引脚，可以接3.3V或5V的电源。

2. GND：地线引脚，与电源地相连。

3. SCL：I2C时钟引脚，与主控制器的I2C时钟线相连。

4. SDA：I2C数据引脚，与主控制器的I2C数据线相连。

5. VBUS：总线电压测量引脚，可以接0~36V的电压范围。

6. IN+：分流电压测量正引脚，与分流电阻的一端相连。

7. IN-：分流电压测量负引脚，与分流电阻的另一端相连。

8. ALE：警报输出引脚，可以输出低电平或高阻态的信号，表示测量值是否超过阈值。

9. A0：设备地址选择引脚，可以接地、电源或悬空，用于设置I2C地址的最低位。

10. A1：设备地址选择引脚，可以接地、电源或悬空，用于设置I2C地址的次低位。

九、其他

9.1 MOSFET

9.1.1 20N06

20N06是一种N沟道增强型场效应管，它有四个引脚，分别是：

• 源极（S）：连接负载的负极或地线，标记为1号引脚。

• 漏极（D）：连接负载的正极或电源线，标记为2号引脚。

• 栅极（G）：接收控制信号，控制漏极和源极之间的导通或断开，标记为3号引脚。

• 衬底（B）：连接到源极或地线，用于提高稳定性和抗干扰能力，标记为4号引脚。

十、电源

10.1 电池

10.1.1 18650锂电池

18650锂电池的工作原理

18650锂电池是一种充电电池，它主要依靠锂离子在正极和负极之间移动来工作。18650锂电池的正极材料一般是钴酸锂、镍钴锰酸锂等能吸收和释放锂离子的化合物，负极材料一般是石墨、硅等能嵌入和脱出锂离子的材料，电解液是含有锂盐的有机溶剂，隔膜是微孔聚合物薄膜，能阻止正负极接触而导致短路，同时允许锂离子通过。

给18650锂电池充电时，外部电源向电池施加正向电压，使得正极产生氧化反应，释放出锂离子和电子，锂离子经过电解液和隔膜到达负极，电子经过外部回路到达负极，使得负极产生还原反应，嵌入锂离子。这样，正极的锂含量减少，负极的锂含量增加，电池储存了电能。

给18650锂电池放电时，外部回路连接了正负极，使得负极产生氧化反应，释放出锂离子和电子，锂离子经过隔膜和电解液到达正极，电子经过外部回路到达正极，使得正极产生还原反应，吸收锂离子。这样，负极的锂含量减少，正极的锂含量增加，电池释放了电能。

参数 钴酸锂 镍钴锰酸锂 磷酸铁锂

标称容量（mAh） 1200~3600 1800~4650 1200~3200

标称电压（V）        3.7 3.6 3.2

充电截止电压（V） 4.2 4.2 3.6

放电截止电压（V） 2.75 2.75 2.0

内阻（mΩ） ≤60 ≤30 ≤35

循环寿命（次） ≥500 ≥500 ≥2000

最大持续放电电流（A） ≤10 ≤13 ≤9.6

脉冲放电电流（A） ≤15 ≤15 ≤15

工作温度（℃）

充：0~55 放：-20~60/充：0~55 放：-20~60/充：0~55 放：-20~60

18650锂电池相比其他类型的电池，具有以下优势：

• 容量大：18650锂电池的容量是普通电池的1.5~2倍，能提供更长的续航时间。

• 寿命长：18650锂电池的循环寿命可达500次以上，是普通电池的两倍以上，能降低更换成本。

• 电压高：18650锂电池的电压一般在3.6V~4.2V之间，远高于镍氢和镍镉电池的1.2V，能提供更强的动力。

• 安全性高：18650锂电池一般都配有保护板，能防止过充过放、短路、过温等异常情况，保护电池不受损坏。

• 无记忆效应：18650锂电池在充电前不必将剩余电量放空，使用方便，不会影响容量。

• 环保无毒：18650锂电池不含有铅、镉、汞等有害物质，符合环保要求。

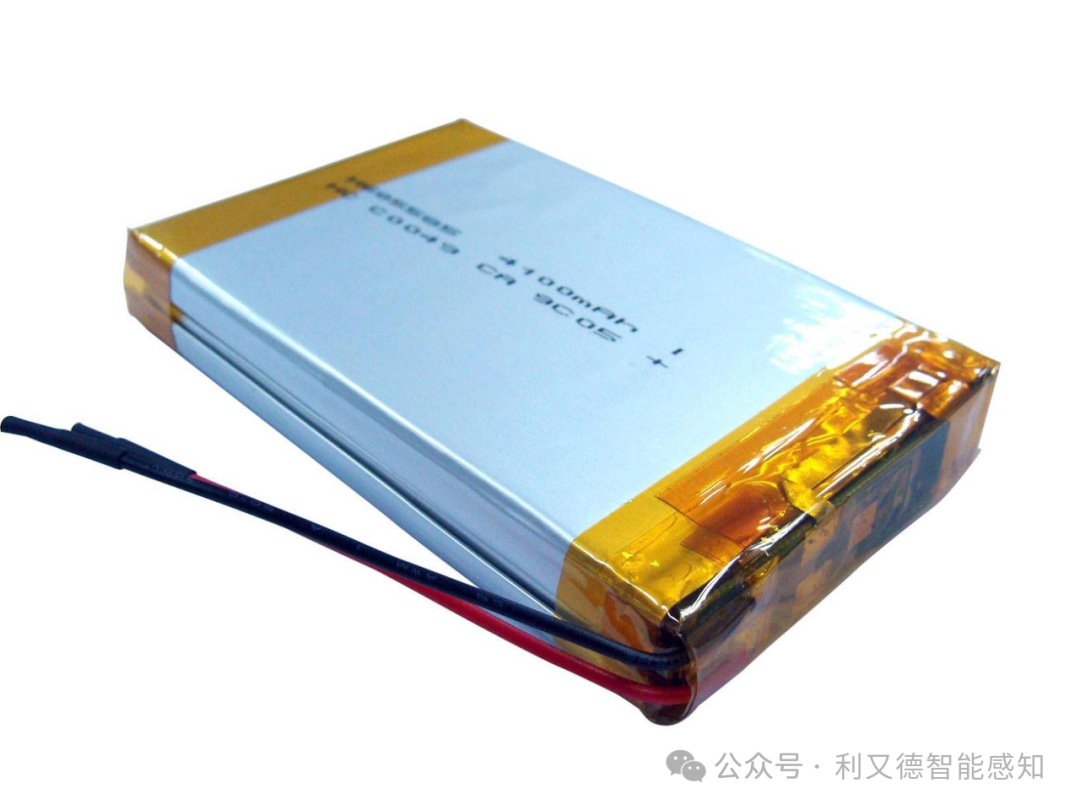

10.1.2 小聚合物锂电池

小聚合物锂电池是一种使用固体或凝胶状的聚合物电解质的锂离子电池。它具有以下特点：

- 它可以制成各种形状和容量，适合用于超薄和柔性的电子设备。

- 它的标称电压为3.7V，与普通的锂离子电池相同，但其能量密度更高，一般在200~260Wh/kg之间。

- 它没有记忆效应，可以随时充放电，但不宜过充或过放，以免影响寿命和安全性。

- 它的循环寿命一般在300~2500次之间，受正极材料、充放电条件、温度等因素影响。

- 它的工作温度范围一般在-20℃~60℃之间，低温会降低放电平台，高温会加速老化和膨胀。

小聚合物锂电池的具体参数可能因不同的型号和厂家而有所差异，但以下是一些常见的参数：

• - 最大放电电流：一般为额定容量的1~2倍，也有高倍率放电的型号，可以达到10~20倍甚至更高。

• - 充电截止电压：一般为4.2V或4.35V，根据不同的正极材料而定。

• - 放电截止电压：一般为2.75V或3.0V，根据不同的负极材料而定。

• - 充电方式：一般采用恒流恒压的方式，先以恒流充至充电截止电压，再以恒压充至充电截止电流。

• - 充电时间：一般为2~4小时，也有快速充电的型号，可以在30分钟内充满。

10.1.3 TCB航模锂电池

TCB航模4200/5200/10000mAh 3S 4S 6S多轴飞行器航拍无人机锂电池：这是一款适用于多轴飞行器和航拍无人机的电池，具有容量大、放电稳定、耐高温等优点。

它的参数如下：

• 容量：4200/5200/10000mAh

• 电压：11.1V/14.8V/22.2V（3S/4S/6S）

• 放电倍率：25C

• 充电倍率：5C

• 重量：340/420/800g

• 尺寸：1354225/1554428/1656548mm

• 插头类型：XT60/T插

TCB航模电池2200mAh35C3S25C四轴固定翼遥控飞机专用锂电：这是一款适用于四轴固定翼遥控飞机的电池，具有重量轻、放电强劲、充放电快等优点。

它的参数如下：

• 容量：2200mAh

• 电压：11.1V（3S）

• 放电倍率：35C

• 充电倍率：5C

• 重量：180g

• 尺寸：1053423mm

• 插头类型：XT60/T插

TCB航模锂聚合物电池1500mAh30C2S3S4S5S6S7S8S9S10S11S12S：

这是一款适用于各种航模的通用型电池，具有容量适中、放电平稳、兼容性强等优点。它的参数如下：

• 容量：1500mAh

• 电压:7.4V/11.1V/14.8V/18.5V/22.2V/25.9V/29.6V/33.3V/37V/40.7V/44.4V（2S-12S）

• 放电倍率：30C

• 充电倍率：5C

• 重量：90-540g（根据串联数不同而变化）

• 尺寸：753416-756864mm（根据串联数不同而变化）

• 插头类型：XT60/T插

放电倍率和充电倍率是用来描述电池充放电速度和电流大小的概念，它们都用字母C表示。一般来说，充放电倍率=充放电电流/额定容量。

例如，一个额定容量为1000mAh的锂电池，如果用1000mA的电流充放电，那么它的充放电倍率就是1C，表示一小时内可以充满或放完电池。如果用2000mA的电流充放电，那么它的充放电倍率就是2C，表示半小时内可以充满或放完电池。反之，如果用500mA的电流充放电，那么它的充放电倍率就是0.5C，表示两小时内可以充满或放完电池。

不同类型和规格的锂电池有不同的最大充放电倍率，超过这个限制可能会损坏电池或造成安全隐患。一般来说，高容量的锂电池有较低的最大充放电倍率，而低容量的锂电池有较高的最大充放电倍率。

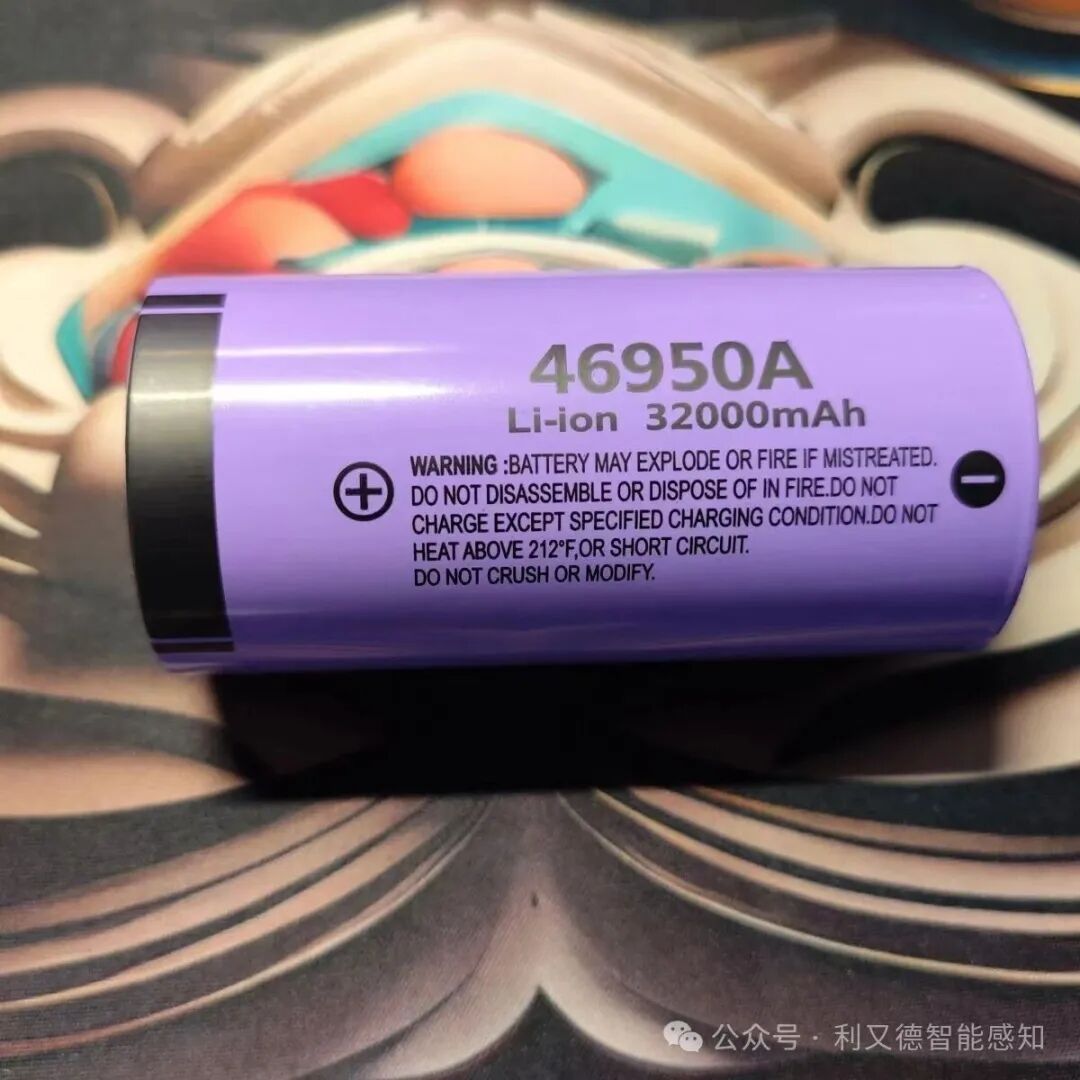

10.1.4 46950锂电池

46950锂电池的相关参数如下：

• 标称电压：3.7V

• 容量：32000mAh

• 能量密度：约280Wh/kg

• 直径：46mm

• 高度：95mm

• 重量：约0.42kg

十一、电工

11.1 继电器

11.1.1 时间继电器

时间继电器是一种控制元件，它可以根据设定的时间来控制电路的通断。

工作原理：

时间继电器分为通电延时型和断电延时型，两者的区别在于触点的动作时机。通电延时型是指当时间继电器线圈得电后，经过设定的延时时间后，触点才发生变化；断电延时型是指当时间继电器线圈失电后，经过设定的延时时间后，触点才发生变化。时间继电器的延时机构有多种形式，如空气阻尼型、电动型和电子型等。

参数：

• 时间继电器的主要参数有线圈电压、触点数量、触点容量、延时范围和精度等。

• 线圈电压是指时间继电器工作所需的输入电压，常见的有AC220V和DC24V等；

• 触点数量是指时间继电器输出端的接点数，一般有单刀单掷、单刀双掷和双刀双掷等；

• 触点容量是指时间继电器触点能承受的最大负载电流和电压；延时范围是指时间继电器能设定的最小和最大延时时间；

• 精度是指时间继电器实际延时时间与设定延时时间之间的误差。

使用方法：

• 时间继电器的使用方法主要包括接线、设定和调试三个步骤。

• 接线是指将时间继电器与控制信号源和负载设备正确连接，注意区分线圈端和触点端，以及通断触点；

• 设定是指根据需要调节时间继电器上的旋钮或按钮，选择合适的延时类型和时间；

• 调试是指通断控制信号，检查时间继电器是否按照预期工作，如有异常，应及时排除故障。

作用：

时间继电器的作用主要有两个方面，一是实现对负载设备的定时控制，二是实现对控制系统的逻辑功能。定时控制是指根据需要在特定的时间或间隔内启动或停止负载设备，如星三角降压启动、自动灯光控制等；逻辑功能是指通过组合不同类型和数量的时间继电器，实现复杂的控制逻辑，如自动翻转、互锁、记忆等。

尺寸：

时间继电器的尺寸主要取决于其结构和性能，一般有小型、中型和大型之分。

1. 小型时间继电器体积小巧，适用于空间有限或要求轻便的场合，如仪表盘、微机等；

2. 中型时间继电器体积适中，适用于一般工业控制或家用设备中，如空调、洗衣机等；

3. 大型时间继电器体积较大，适用于要求高性能或高可靠性的场合，如火车信号、发电厂等。

应用场合：

时间继电器广泛应用于各行各业，如遥控、通讯、自动控制、电力、机械、化工、冶金、建筑、交通等。时间继电器可以实现对各种设备的定时启动、停止、转换、互锁等功能，提高设备的效率和安全性，节省能源和人力。

11.1.2 小型继电器

11.1.3 热继电器（热过载继电器）

热继电器是一种利用电流的热效应来切断电路的保护电器，常与接触器配合使用，主要用于电动机的过载保护、断相及电流不平衡运行的保护及其他电气设备发热状态的控制。

工作原理：

热继电器的工作原理是利用线圈产生的电磁力来驱动触点的动作，从而实现电路的通断。

当线圈通入电流时，产生磁场，吸引铁芯和衔铁，使动触点与静触点接通或断开；当线圈断开电流时，磁场消失，复位弹簧使铁芯和衔铁恢复原位，使触点恢复原状态。

热继电器的触点有常开和常闭两种类型，常开触点是指在没有通电时，触点是断开的，通电时，触点才接通；常闭触点是指在没有通电时，触点是接通的，通电时，触点才断开。

结构特点：

• 热继电器的结构特点是其尺寸较小，一般最长边不超过50mm。

• 热继电器一般由以下几部分组成：线圈、铁芯、衔铁、触点、灭弧装置和外壳。

• 线圈是用来产生电磁力的部分，一般有直流线圈和交流线圈两种；

• 铁芯是用来增强电磁力的部分，一般由软铁制成；

• 衔铁是用来传递电磁力的部分，一般由铜或铝制成；

• 触点是用来接通或断开电路的部分，一般由银或铜合金制成；

• 灭弧装置是用来消除或减少电弧的部分，一般由灭弧片、灭弧室等组成；

• 外壳是用来保护内部元件和固定安装的部分，一般由金属或塑料制成。

分类方法：

根据不同的标准，热继电器可以有不同的分类方法。

按照输入类型分类，可以分为直流输入热继电器和交流输入热继电器；

按照输出类型分类，可以分为直流输出热继电器和交流输出热继电器；

按照触点数量分类，可以分为单刀单掷、单刀双掷、双刀双掷等；

按照安装方式分类，可以分为插座式、插针式、导轨式等。

应用领域：

热继电器广泛应用于各种领域，如通信、计算机、工业控制、家用电器、汽车等。热继电器可以实现对各种设备的远程控制或逻辑功能，如启动、停止、转换、互锁等

11.2 交流接触器

交流接触器是一种利用电磁力来控制电路的通断的控制元件，它主要由线圈、铁芯、衔铁、触点和灭弧装置等部件组成。

1. 交流接触器可以实现远距离的控制，只需要给线圈加上或断开控制电压，就可以使主触点动作，从而控制负载的通断。

2. 交流接触器可以实现多路的控制，一个线圈可以带动多组触点，从而实现对多个电路的同时控制。

3. 交流接触器可以实现自锁的功能，通过在控制回路中加入辅助触点，可以使接触器在线圈断电后仍然保持动作状态，直到再次给线圈加上或断开控制电压。

4. 交流接触器可以与其他控制元件配合使用，如按钮、继电器、时间继器、温度继电器等，从而实现复杂的控制逻辑和功能。

交流接触器的接线方式主要有以下几种：

1. 直接启动方式：这是最简单的一种方式，只需要将线圈与按钮串联在电源两端，然后将主触点与负载并联在电源两端即可。这种方式适用于小功率的负载设备，如风扇、泵等。

2. 星三角降压启动方式：这是一种常用的降低启动电流的方式，适用于大功率的感性负载设备，如三相异步电动机等。这种方式需要两个交流接触器和一个时间继电器，其中一个接触器用于将电动机连接成星形，另一个接触器用于将电动机连接成三角形，时间继电器用于控制两个接触器的切换时机。

3. 反转控制方式：这是一种实现正反转切换的方式，适用于需要正反转运行的负载设备，如卷扬机、输送带等。这种方式需要两个交流接触器和一个互锁回路，其中一个接触器用于正转，另一个接触器用于反转，互锁回路用于防止两个接触器同时吸合。

11.3 开关

11.3.1 按钮开关

按钮开关是一种常见的电气控制元件，它可以通过按压或旋转按钮来改变电路的状态，实现对设备的启动、停止、转换等操作。

原理：

按钮开关的原理是利用按钮推动传动机构，使动触点与静触点按通或断开，并实现电路换接。

按钮开关的触点有常开和常闭两种类型，常开触点是指在没有按压按钮时，触点是断开的，按压按钮时，触点才接通；常闭触点是指在没有按压按钮时，触点是接通的，按压按钮时，触点才断开。

按钮开关的传动机构有多种形式，如弹簧、电磁铁、旋钮等。

结构：

1. 按钮开关的结构一般由以下几部分组成：按钮帽、复位弹簧、动触点、静触点和外壳。

2. 按钮帽是用来按压或旋转的部分，一般有不同的颜色和形状，以便区分不同的功能；

3. 复位弹簧是用来使按钮恢复原位的部分，一般位于按钮帽下方；动触点和静触点是用来接通或断开电路的部分，一般有一对或多对，并有常开和常闭之分；外壳是用来保护内部元件和固定安装的部分，一般由金属或塑料制成。

分类：

根据不同的标准，按钮开关可以有不同的分类方法。

• 按照功能分类，可以分为启动按钮、停止按钮、紧急停止按钮、自锁按钮、自复位按钮、带灯按钮等；

• 按照形状分类，可以分为圆形按钮、方形按钮、蘑菇头按钮、旋钮式按钮、钥匙式按钮等；

• 按照使用环境分类，可以分为防护式按钮、防爆式按钮、防水式按钮、防腐式按钮等。

型号：

按钮开关的型号一般由以下几部分组成：基本型号、结构特征代号、额定电压代号和额定电流代号。基本型号表示产品的系列和规格；结构特征代号表示产品的外形结构和功能特征；额定电压代号表示产品线圈或指示灯的额定电压；额定电流代号表示产品主触点的额定电流。例如，LA39-A1-11D/24V/10A表示该产品是LA39系列圆形带灯自复位启动按钮，其指示灯额定电压为24V，其主触点额定电流为10A。

11.3.2 旋钮开关

旋钮开关是一种常见的电子开关，其工作原理基于电子原理和机械原理。

工作原理：

旋钮开关的工作原理是利用旋转手柄来控制主触点的通断，从而实现电路的通断或换接。当手柄旋转到不同的位置时，相应的触点就会接通或断开，从而改变电路的状态。旋钮开关的触点有多种类型，如单刀单掷、单刀双掷、双刀双掷等，可以实现不同的电路连接方式。

结构特点：

旋钮开关的结构特点是其手柄和触点都集成在一个外壳内，便于安装和使用。旋钮开关一般由以下几部分组成：手柄、触点、外壳和接线端子。

手柄是用来旋转控制触点的部分，一般有不同的形状和颜色，以便区分不同的功能；触点是用来接通或断开电路的部分，一般由金属制成，并有不同的数量和类型；外壳是用来保护内部元件和固定安装的部分，一般由金属或塑料制成，并有不同的尺寸和形状；接线端子是用来连接外部电路的部分，一般有螺钉、插座等。

分类方法：

根据不同的标准，旋钮开关可以有不同的分类方法。

按照手柄形状分类，可以分为圆形、方形、条形、箭头形等；按照触点数量分类，可以分为单极、双极、三极等；按照触点类型分类，可以分为单掷、双掷、三掷等；按照安装方式分类，可以分为螺纹式、卡扣式、导轨式等。

应用领域：

旋钮开关广泛应用于各种领域，如通信、计算机、工业控制、家用电器、汽车等。钮开关可以根据不同的需求，提供不同的电路控制或选择功能，如音量调节、频道切换、模式选择等

11.3.3 行程开关

行程开关是一种利用机械运动部件的位置来控制电路的通断的电气控制元件，它主要用于控制生产机械的运动方向、行程大小或位置保护等。

工作原理：

行程开关的工作原理是利用生产机械上的挡铁或滚轮等执行机构来推动触点的动作，从而实现电路的通断或换接。

行程开关的触点有常开和常闭两种类型，

常开触点是指在没有受力时，触点是断开的，受力时，触点才接通；

常闭触点是指在没有受力时，触点是接通的，受力时，触点才断开。

行程开关的执行机构有多种形式，如直动式、滚轮式、弹簧式等。

结构特点：

• 行程开关的结构特点是其手柄和触点都集成在一个外壳内，便于安装和使用。

• 行程开关一般由以下几部分组成：手柄、触点、外壳和接线端子。

• 手柄是用来受力或旋转控制触点的部分，一般有不同的形状和颜色，以便区分不同的功能；

• 触点是用来接通或断开电路的部分，一般由金属制成，并有不同的数量和类型；

• 外壳是用来保护内部元件和固定安装的部分，一般由金属或塑料制成，并有不同的尺寸和形状；

• 接线端子是用来连接外部电路的部分，一般有螺钉、插座等。

分类方法：

根据不同的标准，行程开关可以有不同的分类方法。

• 按照执行机构分类，可以分为直动式、滚轮式、弹簧式等；

• 按照触点数量分类，可以分为单刀单掷、单刀双掷、双刀双掷等；

• 按照触点类型分类，可以分为常开触点和常闭触点等；

• 按照安装方式分类，可以分为螺纹式、卡扣式、导轨式等。

使用方法：

行程开关的使用方法主要包括接线、调整和检查三个步骤。

1. 接线是指将行程开关与控制信号源和负载设备正确连接，注意区分线圈端和触点端，以及通断触点；

2. 调整是指根据需要调节行程开关上的手柄或旋钮，选择合适的执行机构位置和角度；

3. 检查是指通断控制信号，检查行程开关是否按照预期工作，如有异常，应及时排除故障。

应用领域：

行程开关广泛应用于各种领域，如通信、计算机、工业控制、家用电器、汽车等。

行程开关可以实现对各种设备的定位控制或位置保护功能，如限位保护、方向转换、自动停止等

11.3.4 光电开关

光电开关是一种利用光线来检测物体的存在或位置的电气控制元件，它可以实现对各种设备的自动控制或信号反馈。

工作原理：

光电开关由发射器和接收器两部分组成，发射器发出一定波长的光线，接收器接收反射或透射的光线，并将其转换为电信号。当有被检测物体遮挡或反射光线时，接收器的电信号会发生变化，从而触发光电开关的输出动作。光电开关的输出形式有多种，如继电器、晶体管、三极管等。

分类：

根据不同的标准，光电开关可以有不同的分类方法。

1. 按照发射器和接收器的相对位置分类，可以分为对射式、漫反射式、镜反射式和槽式等；

2. 按照发射器的光源类型分类，可以分为红外线、可见光和激光等；

3. 按照接收器的检测方式分类，可以分为直流式、交流式和数字式等。

参数：

• 光电开关的主要参数有检测距离、响应时间、输出状态、输出形式和灵敏度等。

• 检测距离是指光电开关能够有效检测物体的最大距离，一般与物体的大小、形状、颜色和表面反射率有关；

• 响应时间是指光电开关从输入信号变化到输出信号变化所需的时间，一般与工作频率和延时设定有关；

• 输出状态是指光电开关在无物体时触点是通断状态，一般有常开和常闭两种；

• 输出形式是指光电开关输出信号的类型和数量，一般有继电器、晶体管、三极管等；

• 灵敏度是指光电开关对输入信号变化的敏感程度，一般可以通过旋钮或按钮进行调节。

使用方法：

光电开关的使用方法主要包括选择、安装、接线、调节和维护五个步骤。

1. 选择是指根据需要选择合适的光电开关类型、参数和规格；

2. 安装是指将光电开关固定在合适的位置，并注意避免强光干扰和机械振动；

3. 接线是指将光电开关与控制信号源和负载设备正确连接，并注意区分线圈端和触点端；

4. 调节是指根据实际情况调节光电开关的灵敏度、延时和输出状态等；

5. 维护是指定期清洁光电开关的透镜和外壳，并检查其工作状态和性能。

应用领域：

光电开关广泛应用于各种领域，如通信、计算机、工业控制、家用电器、汽车等。

光电开关可以实现对各种设备的定位控制、计数统计、速度测量、颜色识别等功能，提高设备的效率和安全性，节省能源和人力。

11.3.5 接近开关

接近开关是一种利用光线、电磁场或声波等来检测物体的存在或位置的电气控制元件，它可以实现对各种设备的自动控制或信号反馈。

工作原理：

接近开关由发射器和接收器两部分组成，发射器发出一定波长或频率的信号，接收器接收反射或透射的信号，并将其转换为电信号。当有被检测物体遮挡或反射信号时，接收器的电信号会发生变化，从而触发接近开关的输出动作。接近开关的输出形式有多种，如继电器、晶体管、三极管等。

分类

1. 电感式接近开关：利用金属物体在交变磁场中产生涡流而影响振荡器状态的原理，只能检测金属物体。

2. 电容式接近开关：利用导体或介质物体在交变电场中改变电容量而影响振荡器状态的原理，可以检测金属、非金属和液体等。

3. 光电式接近开关：利用光电效应将光信号转换为电信号的原理，可以检测任何能反射或透过光线的物体。

4. 磁感式接近开关：利用霍尔效应或磁阻效应将磁信号转换为电信号的原理，只能检测磁性物体。

5. 超声波接近开关：利用超声波在空气中传播和反射的特性，可以检测各种固体、液体和粉末等。

6. 微波接近开关：利用微波在空气中传播和反射的特性，可以检测各种固体、液体和粉末等。

参数：

• 接近开关的主要参数有检测距离、响应时间、输出状态、输出形式和灵敏度等。

• 检测距离是指接近开关能够有效检测物体的最大距离，一般与物体的大小、形状、颜色和表面反射率有关；

• 响应时间是指接近开关从输入信号变化到输出信号变化所需的时间，一般与工作频率和延时设定有关；

• 输出状态是指接近开关在无物体时触点是通断状态，一般有常开和常闭两种；

• 输出形式是指接近开关输出信号的类型和数量，一般有继电器、晶体管、三极管等；

• 灵敏度是指接近开关对输入信号变化的敏感程度，一般可以通过旋钮或按钮进行调节。

使用方法：

1. 接近开关的使用方法主要包括选择、安装、接线、调节和维护五个步骤。

2. 选择是指根据需要选择合适的接近开关类型、参数和规格；

3. 安装是指将接近开关固定在合适的位置，并注意避免强光干扰和机械振动；

4. 接线是指将接近开关与控制信号源和负载设备正确连接，并注意区分线圈端和触点端；

5. 调节是指根据实际情况调节接近开关的灵敏度、延时和输出状态等；

6. 维护是指定期清洁接近开关的透镜和外壳，并检查其工作状态和性能。

应用领域：

• 接近开关广泛应用于各种领域，如通信、计算机、工业控制、家用电器、汽车等。

• 接近开关可以实现对各种设备的定位控制、计数统计、速度测量、颜色识别等功能，提高设备的效率和安全性，节省能源和人力。

11.3.6 限位开关

限位开关是一种利用机械运动部件的位置来控制电路的通断的电气控制元件，它主要用于控制生产机械的运动方向、行程大小或位置保护等。

工作原理：

• 限位开关的工作原理是利用生产机械上的挡铁或滚轮等执行机构来推动触点的动作，从而实现电路的通断或换接。

• 限位开关的触点有常开和常闭两种类型，常开触点是指在没有受力时，触点是断开的，受力时，触点才接通；

• 常闭触点是指在没有受力时，触点是接通的，受力时，触点才断开。

结构特点：

• 限位开关的结构特点是其手柄和触点都集成在一个外壳内，便于安装和使用。

• 限位开关一般由以下几部分组成：手柄、触点、外壳和接线端子。

• 手柄是用来受力或旋转控制触点的部分，一般有不同的形状和颜色，以便区分不同的功能；

• 触点是用来接通或断开电路的部分，一般由金属制成，并有不同的数量和类型；

• 外壳是用来保护内部元件和固定安装的部分，一般由金属或塑料制成，并有不同的尺寸和形状；

• 接线端子是用来连接外部电路的部分，一般有螺钉、插座等

分类方法：

根据不同的标准，限位开关可以有不同的分类方法。

按照执行机构分类，可以分为直动式、滚轮式、弹簧式等；按照触点数量分类，可以分为单刀单掷、单刀双掷、双刀双掷等；按照触点类型分类，可以分为常开触点和常闭触点等；按照安装方式分类，可以分为螺纹式、卡扣式、导轨式等

使用方法：

1. 限位开关的使用方法主要包括接线、调整和检查三个步骤。接线是指将限位开关与控制信号源和负载设备正确连接，注意区分线圈端和触点端，以及通断触点；

2. 调整是指根据需要调节限位开关上的手柄或旋钮，选择合适的执行机构位置和角度；

3. 检查是指通断控制信号，检查限位开关是否按照预期工作，如有异常，应及时排除故障。

应用领域：

限位开关广泛应用于各种领域，如通信、计算机、工业控制、家用电器、汽车等。限位开关可以实现对各种设备的定位控制或位置保护功能，如限位保护、方向转换、自动停止等。

11.4 断路器

11.4.1 开关断路器

开关断路器是一种集开关和断路器功能于一体的电气控制元件，它可以在正常或异常情况下合上或断开电路，也可以在断开状态下实现电气隔离。

原理：

• 开关断路器的原理是利用线圈产生的电磁力来驱动触点的动作，从而实现电路的通断。

• 开关断路器的触点有主触点和辅助触点两种，主触点用于承载和分断负载电流，辅助触点用于提供信号或控制其他元件。

• 开关断路器的灭弧方式有多种，如空气灭弧、真空灭弧、油灭弧、气体灭弧等。

结构：

1. 开关断路器的结构一般由以下几部分组成：线圈、铁芯、衔铁、触点、灭弧装置和外壳。

2. 线圈是用来产生电磁力的部分，一般有交流线圈和直流线圈两种；

3. 铁芯是用来增强电磁力的部分，一般由软铁制成；

4. 衔铁是用来传递电磁力的部分，一般由铜或铝制成；

5. 触点是用来接通或断开电路的部分，一般由银或铜合金制成；

6. 灭弧装置是用来消除或减少电弧的部分，一般由灭弧片、灭弧室等组成；

7. 外壳是用来保护内部元件和固定安装的部分，一般由金属或塑料制成。

分类：

根据不同的标准，开关断路器可以有不同的分类方法。按照额定电压分类，可以分为高压开关断路器和低压开关断路器，一般将3kV以上的称为高压开关断路器，3kV以下的称为低压开关断路器；按照灭弧方式分类，可以分为空气开关断路器、真空开关断路器、油开关断路器、气体开关断路器等；按照结构形式分类，可以分为万能式开关断路器和塑壳式开关断路器等。

型号：

开关断路器的型号一般由以下几部分组成：基本型号、结构特征代号、额定电压代号和额定电流代号。基本型号表示产品的系列和规格；结构特征代号表示产品的外形结构和功能特征；额定电压代号表示产品线圈或指示灯的额定电压；额定电流代号表示产品主触点的额定电流。例如，GLD11-40/380/630表示该产品是GLD系列万能式空气开关断路器，其结构特征为带过载保护和短路保护功能，其线圈额定电压为380V，其主触点额定电流为630A。

11.4.2 2P断路器

2P断路器是一种电气控制元件，它可以通过电磁力来控制电路的通断，实现对负载设备的保护或控制。

定义：

2P断路器是指具有两个触点的断路器，一般用于控制单相电路。

2P断路器可以同时切断相线和零线，从而提高安全性和可靠性。

2P断路器一般有两种类型，一种是带漏电保护的，另一种是不带漏电保护的。

作用：

2P断路器的作用主要有两个方面，

一是实现对负载设备的过载、短路、过欠压等故障的保护，

二是实现对负载设备的启动、停止、转换、互锁等功能。

2P断路器可以根据不同的需求，选择合适的额定电流、额定电压、脱扣特性和延时特性等参数。

分类：

根据不同的标准，2P断路器可以有不同的分类方法。

按照结构分类，可以分为塑壳式、金属壳式和模块式等；按照用途分类，可以分为分配式、控制式和专用式等；按照安装方式分类，可以分为插座式、插针式和导轨式等。

使用方法：

• 2P断路器的使用方法主要包括选择、安装、接线、调试和维护五个步骤。

• 选择是指根据需要选择合适的2P断路器类型、参数和规格；

• 安装是指将2P断路器固定在合适的位置，并注意避免强光干扰和机械振动；

• 接线是指将2P断路器与控制信号源和负载设备正确连接，并注意区分线圈端和触点端；

• 调试是指通断控制信号，检查2P断路器是否按照预期工作，如有异常，应及时排除故障；

• 维护是指定期清洁2P断路器的外壳和触点，并检查其工作状态和性能。

应用领域：

2P断路器广泛应用于各种领域，如通信、计算机、工业控制、家用电器、汽车等。2P断路器可以实现对各种设备的保护或控制功能，如空调、洗衣机、微波炉、电风扇等。

11.4.3 漏电断路器

漏电断路器是一种防漏电的安全保护装置，它可以在电路中检测到漏电电流超过预定值时自动切断电源，从而保护人身和设备的安全。

安装方法：

漏电断路器的安装方法主要包括选择合适的位置、固定支架、连接线路和调试检查四个步骤。

1. 选择合适的位置是指根据漏电断路器的型号、规格和使用环境，选择一个方便操作和维护的位置，一般应避免阳光直射、高温、潮湿、腐蚀和振动等不利因素；

2. 固定支架是指将漏电断路器安装在专用的支架上，并用螺钉或卡扣等方式固定，一般应保持水平或垂直的方向；

3. 连接线路是指将漏电断路器与电源线、负载线和控制线正确连接，并注意区分火线、零线和地线，以及通断触点；

4. 调试检查是指在通电前，检查漏电断路器的外观、标志、参数和接线是否正确，然后按下测试按钮，观察漏电断路器是否能正常动作，如有异常，应及时排除故障。

使用注意事项：

漏电断路器的使用注意事项主要包括遵守使用规范、定期检查维护和正确处理故障三个方面。

1. 遵守使用规范是指在使用漏电断路器时，应按照产品说明书或相关标准规定进行操作，不要随意改变整定值或拆卸部件，不要用湿手或金属物品触摸按钮或接线端子，不要在无保护措施的情况下直接接触带电部分；

2. 定期检查维护是指在使用漏电断路器时，应定期检查其工作状态和性能，如发现灰尘、污垢、锈蚀或损坏等情况，应及时清洁或更换，如发现温度过高、噪音过大或动作不灵敏等情况，应及时调整或修理；

3. 正确处理故障是指在发生故障时，应及时切断电源，并找出故障原因和部位，采取合理的措施进行排除或更换。

11.5 开关电源

开关电源是一种利用电力电子开关器件来控制电路的通断，从而实现电压或电流的变换和调节的电源装置。

原理：

开关电源的原理是通过控制电路，使电力电子开关器件周期性地接通和关断，让输入的直流或交流电压经过变换器变成所需的方波或脉冲信号，然后经过整流滤波和稳压等后级电路，输出所需要的直流或交流电压。开关电源的变换器有多种形式，如降压、升压、反转、推挽、桥式等。开关电源的控制方式有多种，如脉宽调制、脉频调制、相位调制等。

优点：

开关电源相比传统的线性电源，具有以下几个优点：效率高，一般可达80%以上，节省能源和降低散热；体积小，重量轻，便于携带和安装；输出稳定，可调范围宽，适应性强；隔离性好，抗干扰能力强，安全可靠。

应用：

开关电源广泛应用于各种领域，如通信、计算机、工业控制、医疗设备、家用电器、军事设备等。开关电源可以根据不同的需求，提供不同的输出电压和功率等级，满足各种设备的供电要求。

分类：

根据不同的标准，开关电源可以有不同的分类方法。按照输入类型分类，可以分为直流输入开关电源和交流输入开关电源；按照输出类型分类，可以分为直流输出开关电源和交流输出开关电源；按照变换器类型分类，可以分为单端式开关电源和双端式开关电源；按照控制方式分类，可以分为自激式开关电源和外激式开关电源。

11.6 辅助触头

辅助触头是一种与主触头配合使用的电气控制元件，它可以实现对控制电路的通断，从而实现对主回路的控制或信号反馈。

作用：

辅助触头的作用主要有两个方面，

一是实现对主回路的控制，

二是实现对控制系统的信号反馈。

控制方面，辅助触头可以通过与按钮、继电器、时间继电器等元件组合，实现对主回路中接触器或断路器的启动、停止、转换、互锁等功能；信号反馈方面，辅劈触头可以通过与指示灯、计数器、报警器等元件组合，实现对主回路中负载设备的工作状态或故障信息的显示或报告。

分类：

根据不同的标准，辅助触头可以有不同的分类方法。

• 按照安装位置分类，可以分为正面安装和侧面安装两种；

• 按照安装方式分类，可以分为插入式和扣入式两种；

• 按照触点数目分类，可以分为单触点和多触点两种；

• 按照触点状态分类，可以分为常开触点和常闭触点两种。

参数：

• 辅助触头的主要参数有额定电压、额定电流、接端类型和刀和掷配置等。

• 额定电压是指辅助触头工作所需的输入电压，一般与主触头相同或相近；

• 额定电流是指辅助触头能承受的最大负载电流，一般比主触头小得多；

• 接端类型是指辅劈触头与外部电路连接的方式，一般有螺钉、弹簧夹、插座等；

• 刀和掷配置是指辅劈触头在通断状态下的接点组合方式，一般有单刀单掷、单刀双掷、双刀双掷等。

型号：

辅助触头的型号一般由以下几部分组成：基本型号、结构特征代号、额定电压代号和额定电流代号。

基本型号表示产品的系列和规格；结构特征代号表示产品的安装位置和方式、触点数目和状态等；

额定电压代号表示产品的额定电压；额定电流代号表示产品的额定电流。例如，LA1-DN22表示该产品是LA1系列正面安装插入式辅助触头，其结构特征为2个常开+2个常闭，其额定电压为AC/DC 24V-240V，其额定电流为10A4。

11.7 灯

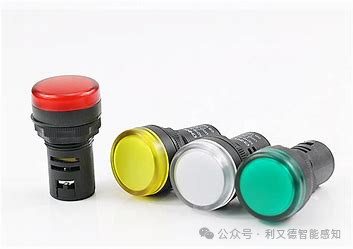

11.7.1 信号指示灯

信号指示灯是一种用来显示或传递信息的电气控制元件，它可以通过不同的颜色、形状、闪烁或声音来表达不同的含义，从而实现对设备或系统的指示、预警、提示等功能。

种类：

根据不同的标准，信号指示灯可以有不同的种类。

• 按照光源类型分类，可以分为白炽灯、荧光灯、LED灯等；

• 按照颜色分类，可以分为红色、绿色、黄色、蓝色、白色等

• 按照形状分类，可以分为圆形、方形、条形、箭头形等；

• 按照功能分类，可以分为电源指示灯、工作指示灯、故障指示灯、报警指示灯等。

原理：

• 信号指示灯的原理是利用电路中的开关或继电器等元件来控制光源的通断，从而实现不同的显示效果。

• 信号指示灯一般由以下几部分组成：光源、外壳、接线端子和安装座。

• 光源是用来发出光线的部分，一般有白炽灯泡、荧光管、LED芯片等；

• 外壳是用来保护光源和固定安装的部分，一般由金属或塑料制成，并有不同的颜色和形状；

• 接线端子是用来连接外部电路的部分，一般有螺钉、弹簧夹、插座等；

• 安装座是用来安装信号指示灯的部分，一般有螺纹式、卡扣式、导轨式等。

应用：

信号指示灯广泛应用于各种领域，如通信、计算机、工业控制、家用电器、汽车等。

信号指示灯可以根据不同的需求，提供不同的显示信息和提示功能，提高设备或系统的可视性和可操作性。

例如，在汽车仪表盘上，信号指示灯可以显示车辆的速度、油量、温度等状态，以及故障码、转向信号、刹车信号等提示。

11.8 步进驱动器

步进驱动器是一种用来驱动步进电机运行的电子设备，它可以将控制器（如PLC、单片机等）发出的脉冲信号转换为步进电机的角位移，从而实现对步进电机的精确控制。

工作原理：

步进驱动器的工作原理是利用电路中的开关或继电器等元件来控制电源的通断，从而实现对步进电机线圈的通断或换相。当控制器发出一个脉冲信号时，步进驱动器就会使步进电机线圈按照一定的顺序通断或换相，从而使步进电机旋转一个步距角。通过改变脉冲信号的频率和数量，可以改变步进电机的转速和转角。

分类方法：

根据不同的标准，步进驱动器可以有不同的分类方法。按照输出电压分类，可以分为恒压型和恒流型；按照输出波形分类，可以分为正弦波型和方波型；按照细分功能分类，可以分为无细分型和有细分型；按照闭环功能分类，可以分为开环型和闭环型。

参数选择：

• 步进驱动器的参数选择主要包括额定输出电流、额定输出电压、细分数和保护功能等。

• 额定输出电流是指步进驱动器能够提供给步进电机线圈的最大电流，一般应与步进电机额定相电流相匹配或略大；

• 额定输出电压是指步进驱动器能够提供给步进电机线圈的最大电压，一般应与步进电机额定相电压相匹配或略大；

• 细分数是指步进驱动器能够将一个完整的步距角细分成多少份，一般越大越好，可以提高步进电机的运行精度和平稳性；

• 保护功能是指步进驱动器能够提供的对过载、过温、过压、欠压等故障的保护措施，一般越多越好，可以提高系统的可靠性。

使用方法：

步进驱动器的使用方法主要包括接线、设定和调试三个步骤。

1. 接线是指将步进驱动器与控制信号源和步进电机正确连接，注意区分线圈端和触点端，以及通断触点；

2. 设定是指根据需要调节步进驱动器上的旋钮或按钮，选择合适的输出电流、输出电压、细分数和保护功能等；

3. 调试是指通断控制信号，检查步进驱动器是否按照预期工作，如有异常，应及时排除故障。

应用领域：

步进驱动器广泛应用于各种领域，如通信、计算机、工业控制、家用电器、汽车等。步进驱动器可以实现对各种设备的精确控制或位置反馈功能，如打印机、扫描仪、数控机床、机器人、摄像头等。

11.9 编码器

11.10 阀

11.10.1 电磁阀

电磁阀是一种用电磁控制的工业设备，它可以控制流体的方向、流量、速度和其他参数，属于执行器

工作原理：

电磁阀由电磁线圈和阀体两部分组成，当电磁线圈通电时，产生的电磁力使阀芯移动，从而改变阀体内的通孔或换向，实现流体的通断或换向。当电磁线圈断电时，阀芯在弹簧或介质压力的作用下复位，恢复原来的状态。

分类方法：

根据不同的标准，电磁阀可以有不同的分类方法。

1. 按照输出形式分类，可以分为直动式、分步直动式和先导式等；

2. 按照通孔数分类，可以分为二通、三通、四通等；

3. 按照位置数分类，可以分为二位、三位等；

4. 按照输出状态分类，可以分为常开式、常闭式和自保持式等；

5. 按照工作压差分类，可以分为零压差启动、最小启动压差和最大允许压差等。

参数选择：

电磁阀的参数选择主要包括额定电压、额定功率、额定压力、公称通径、介质温度和密封材料等。

• 额定电压是指电磁线圈能够正常工作的电压值，一般有AC220V、DC24V等；

• 额定功率是指电磁线圈在额定电压下消耗的功率值，一般与线圈温升有关；

• 额定压力是指电磁阀能够承受的最大介质压力值，一般与阀体材料和结构有关；

• 公称通径是指电磁阀内部主要通道的直径值，一般与流量和压降有关；

• 介质温度是指流经电磁阀的介质温度值，一般与密封材料的耐温性能有关；

• 密封材料是指用于密封阀芯和阀座之间的材料，一般有橡胶、聚四氟乙烯等。

使用方法：

1. 电磁阀的使用方法主要包括安装、接线、调节和维护四个步骤。

2. 安装是指将电磁阀固定在合适的位置，并注意避免强光干扰和机械振动；

3. 接线是指将电磁线圈与控制信号源正确连接，并注意区分正负极性；

4. 调节是指根据需要调节电磁阀上的旋钮或按钮，选择合适的输出状态和细分数等；

5. 维护是指定期清洁电磁阀的外壳和通孔，并检查其工作状态和性能。

应用领域：

电磁阀广泛应用于各种领域，如通信、计算机、工业控制、家用电器、汽车等。

电磁阀可以实现对各种设备的自动控制或信号反馈功能，如打印机、扫描仪、数控机床、机器人、摄像头等

11.10.2 流量控制阀

流量控制阀是一种用来控制流体流量的阀门，它可以根据不同的需要，调节阀门的开度或者改变阀门内部的通道形状，从而实现对流体流量的精确控制。流量控制阀有以下几个方面的内容：

工作原理：

流量控制阀的工作原理是利用阀芯和阀座之间的开口大小或者通道形状来改变流体通过阀门时的速度和压力，从而影响流体的流量。一般来说，当阀门开度增大时，流体的速度增加，压力降低，流量增大；当阀门开度减小时，流体的速度减小，压力升高，流量减小。根据不同的控制方式，流量控制阀可以分为手动式、机械式、电动式、电磁式、气动式、液动式等

分类方法：

根据不同的标准，流量控制阀可以有不同的分类方法。按照输出形式分类，可以分为开关式和连续式；按照调节方式分类，可以分为手动式和自动式；按照控制方式分类，可以分为比例式、积分式、微分式和PID式等2

参数选择：

流量控制阀的参数选择主要包括额定流量、精度、分辨率、响应时间、输出形式和保护功能等。额定流量是指在规定的工况下，流量控制阀能够输出的最大或最小流量值；精度是指流量控制阀输出的实际流量与设定流量之间的误差；分辨率是指流量控制阀能够调节的最小流量变化值；响应时间是指从输入信号变化到输出信号变化所需的时间；输出形式是指流量控制阀输出信号的类型和数量，一般有继电器、晶体管、三极管等；保护功能是指流量控制阀能够提供的对过载、过温、过压、欠压等故障的保护措施。

使用方法：

流量控制阀的使用方法主要包括安装、接线、设定和维护四个步骤。安装是指将流量控制阀固定在合适的位置，并注意避免强光干扰和机械振动；接线是指将流量控制阀与传感器、执行元件和负载设备正确连接，并注意区分线圈端和触点端；设定是指根据需要调节流量控制阀上的旋钮或按钮，选择合适的预设流量、输出状态和保护功能等；维护是指定期清洁流量控制阀的外壳和通孔，并检查其工作状态和性能。

应用领域：

流量控制阀广泛应用于各种领域，如通信、计算机、工业控制、家用电器、汽车等。流量控制阀可以实现对各种设备的恒定流量或变化流量的测量和控制，如空调、冰箱、热水器、烘干机等。

11.11 温控器

温控器是一种根据温度变化来控制电路或设备的通断的自动控制元件，它可以实现对温度的测量、显示、调节和控制等功能。

工作原理：

温控器的工作原理是利用温度传感器（如热电偶、热敏电阻等）来检测温度的变化，并将其转换为电信号，送入温度控制器（如微电脑、模拟仪表等）进行处理和比较，然后输出控制信号，驱动执行元件（如继电器、三极管等）来控制电路或设备的通断，从而达到预设的温度值或范围。

分类方法：

根据不同的标准，温控器可以有不同的分类方法。

• 按照输出形式分类，可以分为开关式和连续式；

• 按照调节方式分类，可以分为手动式和自动式；

• 按照控制方式分类，可以分为比例式、积分式、微分式和PID式等。

参数选择：

1. 温控器的参数选择主要包括测量范围、精度、分辨率、响应时间、输出形式和保护功能等。

2. 测量范围是指温控器能够测量的最高和最低温度值，一般应与被测对象的实际温度相匹配或略大；

3. 精度是指温控器测量结果与真实值之间的误差，一般越小越好；

4. 分辨率是指温控器能够显示的最小温度变化值，一般越大越好；

5. 响应时间是指温控器从输入信号变化到输出信号变化所需的时间，一般越短越好；

6. 输出形式是指温控器输出信号的类型和数量，一般有继电器、晶体管、三极管等；

7. 保护功能是指温控器能够提供的对过载、过温、过压、欠压等故障的保护措施，一般越多越好。

使用方法：

温控器的使用方法主要包括安装、接线、设定和维护四个步骤。

1. 安装是指将温控器固定在合适的位置，并注意避免强光干扰和机械振动；

2. 接线是指将温控器与传感器、执行元件和负载设备正确连接，并注意区分线圈端和触点端；

3. 设定是指根据需要调节温控器上的旋钮或按钮，选择合适的预设温度、输出状态和保护功能等；

4. 维护是指定期清洁温控器的外壳和显示屏，并检查其工作状态和性能。

应用领域：

温控器广泛应用于各种领域，如通信、计算机、工业控制、家用电器、汽车等。温控器可以实现对各种设备的恒定温度或变化温度的测量和控制，如空调、冰箱、热水器、烘干机等。

11.12 变送器

变送器是一种将被测量的物理量转换成为标准电信号输出的电子元件，它可以实现对物理量的测量、传输和控制等功能。

工作原理：

变送器的工作原理是利用传感器来检测物理量的变化，并将其转换成为电信号，送入信号处理器进行放大和调节，然后输出符合需要的标准电信号，如4-20mA、0-10V等。

标准电信号可以方便地与显示仪表、记录仪、控制器等设备连接，实现对物理量的监测和控制。

分类方法：

根据不同的标准，变送器可以有不同的分类方法。

1. 按照输入形式分类，可以分为温度变送器、压力变送器、流量变送器、液位变送器等；

2. 按照输出形式分类，可以分为开关式和连续式；

3. 按照调节方式分类，可以分为手动式和自动式；

4. 按照控制方式分类，可以分为比例式、积分式、微分式和PID式等。

参数选择：

• 变送器的参数选择主要包括测量范围、精度、分辨率、响应时间、输出形式和保护功能等。

• 测量范围是指变送器能够测量的最高和最低物理量值，一般应与被测对象的实际物理量相匹配或略大；

• 精度是指变送器输出结果与真实值之间的误差，一般越小越好；

• 分辨率是指变送器能够显示或输出的最小物理量变化值，一般越大越好；

• 响应时间是指从输入信号变化到输出信号变化所需的时间，一般越短越好；

• 输出形式是指变送器输出信号的类型和数量，一般有继电器、晶体管、三极管等；

• 保护功能是指变送器能够提供的对过载、过温、过压、欠压等故障的保护措施，一般越多越好。

使用方法：

1. 变送器的使用方法主要包括安装、接线、设定和维护四个步骤。

2. 安装是指将变送器固定在合适的位置，并注意避免强光干扰和机械振动；

3. 接线是指将变送器与传感器、执行元件和负载设备正确连接，并注意区分线圈端和触点端；

4. 设定是指根据需要调节变送器上的旋钮或按钮，选择合适的预设物理量、输出状态和保护功能等；

5. 维护是指定期清洁变送器的外壳和通孔，并检查其工作状态和性能。

应用领域：

变送器广泛应用于各种领域，如通信、计算机、工业控制、家用电器、汽车等。变送器可以实现对各种设备的恒定物理量或变化物理量的测量和控制，如空调、冰箱、热水器、烘干机等

11.12.1 温度变送器

温度变送器是一种将温度信号转换为标准电信号或通讯协议的设备，它可以实现对温度的测量、显示、调节和控制等功能。

工作原理：

温度变送器的工作原理是利用温敏传感器（如热电偶、热电阻等）来检测温度的变化，并将其转换为电信号，送入温度控制器（如微电脑、模拟仪表等）进行处理和比较，然后输出控制信号，驱动执行元件（如继电器、三极管等）来控制电路或设备的通断，从而达到预设的温度值或范围。

分类方法：

根据不同的标准，温度变送器可以有不同的分类方法。

1. 按照输出形式分类，可以分为开关式和连续式；

2. 按照调节方式分类，可以分为手动式和自动式；

3. 按照控制方式分类，可以分为比例式、积分式、微分式和PID式等。

参数选择：

• 温度变送器的参数选择主要包括测量范围、精度、分辨率、响应时间、输出形式和保护功能等。

• 测量范围是指温度变送器能够测量的最高和最低温度值，一般应与被测对象的实际温度相匹配或略大；

• 精度是指温度变送器测量结果与真实值之间的误差，一般越小越好；

• 分辨率是指温度变送器能够显示的最小温度变化值，一般越大越好；响应时间是指温度变送器从输入信号变化到输出信号变化所需的时间，一般越短越好；

• 输出形式是指温度变送器输出信号的类型和数量，一般有继电器、晶体管、三极管等；

• 保护功能是指温度变送器能够提供的对过载、过温、过压、欠压等故障的保护措施，一般越多越好。

使用方法：

1. 温度变送器的使用方法主要包括安装、接线、设定和维护四个步骤。

2. 安装是指将温度变送器固定在合适的位置，并注意避免强光干扰和机械振动；

3. 接线是指将温度变送器与传感器、执行元件和负载设备正确连接，并注意区分线圈端和触点端；

4. 设定是指根据需要调节温度变送器上的旋钮或按钮，选择合适的预设温度、输出状态和保护功能等；

5. 维护是指定期清洁温度变送器的外壳和显示屏，并检查其工作状态和性能。

应用领域：

温度变送器广泛应用于各种领域，如通信、计算机、工业控制、家用电器、汽车等。温度变送器可以实现对各种设备的恒定温度或变化温度的测量和控制，如空调、冰箱、热水器、烘干机等。

11.13 蜂鸣器

11.13.1 声光蜂鸣器

声光蜂鸣器是一种结合了声音和光线的报警装置，它可以在发生异常或危险的情况时，发出高分贝的声音和明亮的闪光，以提醒人们注意或采取措施。

结构特点：

• 声光蜂鸣器一般由外壳、灯罩、灯泡、蜂鸣器、触点、弹簧等部分组成。

• 外壳是用来保护内部元件和固定安装的部分，一般由金属或塑料制成，并有不同的尺寸和形状；

• 灯罩是用来透过或反射光线的部分，一般由透明或半透明的材料制成，并有不同的颜色和样式；

• 灯泡是用来发出光线的部分，一般由白炽灯、荧光灯、LED等制成，并有不同的电压和功率；

• 蜂鸣器是用来发出声音的部分，一般由电磁式、压电式、电子式等制成，并有不同的频率和分贝；

• 触点是用来接通或断开电路的部分，一般由金属制成，并有不同的数量和类型；

• 弹簧是用来提供回复力的部分，一般由弹性材料制成，并有不同的形状和规格。

分类方法：

根据不同的标准，声光蜂鸣器可以有不同的分类方法。

1. 按照输出形式分类，可以分为开关式和连续式；

2. 按照调节方式分类，可以分为手动式和自动式；

3. 按照控制方式分类，可以分为比例式、积分式、微分式和PID式等。

使用方法：

声光蜂鸣器的使用方法主要包括安装、接线、测试和维护四个步骤。

1. 安装是指将声光蜂鸣器固定在合适的位置，并注意避免强光干扰和机械振动；

2. 接线是指将声光蜂鸣器与控制信号源和负载设备正确连接，并注意区分线圈端和触点端；

3. 测试是指通断控制信号，测试声光蜂鸣器是否按照预期工作，如有异常，应及时排除故障；

4. 维护是指定期清洁声光蜂鸣器的外壳和灯罩，并检查其工作状态和性能。

应用领域：

声光蜂鸣器广泛应用于各种领域，如通信、计算机、工业控制、家用电器、汽车等。声光蜂鸣器可以实现对各种设备的报警或信号反馈功能，如防盗系统、消防系统、起重机、天车、船舶等

十二、GY-xxx

GY-521

GY-521传感器是一种基于MPU-6050芯片的模块，可以测量三轴加速度和三轴角速度，也可以输出温度数据。

它使用I2C协议与外部设备通信，支持数字运动处理（DMP）功能，可以输出融合后的九轴数据。

GY-521传感器的参数和引脚如下：

- 参数：

- 工作电压：2.5V~3.3V

- 工作电流：5mA（陀螺仪），500uA（加速度计）

- 加速度测量范围：±2g、±4g、±8g、±16g

- 角速度测量范围：±250、±500、±1000、±2000°/s

- 温度测量范围：-40℃~85℃

- I2C地址：0x68（AD0接地）或0x69（AD0接电源）

- 封装尺寸：4x4x0.9mm（QFN）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - SCL：I2C时钟线，接主控制器的SCL引脚

    - SDA：I2C数据线，接主控制器的SDA引脚

    - XCL：辅助I2C时钟线，用于连接外部磁力计等设备

    - XDA：辅助I2C数据线，用于连接外部磁力计等设备

    - AD0：I2C地址选择引脚，接地或电源决定模块的I2C地址

    - INT：中断输出引脚，用于通知主控制器数据准备就绪或触发某些事件

GY-91

GY-91传感器是一种集成了MPU9250和BMP280的模块，可以测量九轴的运动数据和温度气压数据。

它使用I2C接口与Arduino或其他微控制器通信，可以用于飞行控制、手势识别、导航等应用。GY-91传感器的参数和引脚如下：

- 参数：

    - MPU9250：

        - 工作电压：2.4V~3.6V

        - 工作电流：3.2mA（陀螺仪+加速度计+磁力计）

        - 加速度测量范围：±2g、±4g、±8g、±16g

        - 角速度测量范围：±250、±500、±1000、±2000°/s

        - 磁力测量范围：±4800uT

        - 温度测量范围：-40℃~85℃

        - I2C地址：0x68（AD0接地）或0x69（AD0接电源）

        - 封装尺寸：3x3x1mm（QFN）

    - BMP280：

        - 工作电压：1.71V~3.6V

        - 工作电流：2.7uA（正常模式）

        - 气压测量范围：300hPa~1100hPa

        - 温度测量范围：-40℃~85℃

        - I2C地址：0x76（SDO接地）或0x77（SDO接电源）

        - 封装尺寸：2.5x2.5x0.93mm（LGA）

- 引脚：

    - VIN：接5V或3.3V电源

    - GND：接地

    - SCL：I2C时钟线，接主控制器的SCL引脚

    - SDA：I2C数据线，接主控制器的SDA引脚

    - AD0/SDO：I2C地址选择引脚，接地或电源决定模块的I2C地址

    - CSB：芯片选择引脚，用于SPI通信模式，本模块不支持SPI通信，需接地

    - INT：中断输出引脚，用于通知主控制器数据准备就绪或触发某些事件

九轴：

"九轴"通常指的是一个包含了三种不同类型传感器的传感器组合，用于测量物体的运动、方向和姿态。这三种类型的传感器分别是：

1. 加速度传感器（3轴）：用于测量物体的线性加速度，即物体的加速度大小和方向。这对于跟踪物体的移动、振动和冲击非常有用。

2. 陀螺仪（3轴）：用于测量物体的旋转速度，即物体绕其三个轴的旋转角速度。陀螺仪能够帮助确定物体的角度变化和旋转。

3. 磁力计（3轴）：也称为磁传感器或磁场传感器，用于测量周围磁场的强度和方向。这对于确定物体的方向和倾斜角度非常有用，特别是在地磁导航和定位方面。

通过这些传感器的组合，可以获取关于物体运动、旋转和方向的综合信息，从而用于诸如虚拟现实、增强现实、运动追踪、导航等应用。因此，一个能够测九轴信息的传感器系统可以提供更加全面和精确的物体运动和姿态数据。

GY-291

GY-291传感器是一种基于ADXL345芯片的模块，可以测量三轴的加速度和倾斜角度，也可以输出温度数据。

它使用I2C或SPI协议与外部设备通信，支持自由落体检测、活动/静止检测、单击/双击检测等功能。

GY-291传感器的参数和引脚如下：

- 参数：

    - 工作电压：2.0V~3.6V

    - 工作电流：40uA（正常模式），0.1uA（待机模式）

    - 加速度测量范围：±2g、±4g、±8g、±16g

    - 分辨率：10位（低功耗模式），13位（正常模式）

    - 温度测量范围：-40℃~85℃

    - I2C地址：0x53（ALT接地）或0x1D（ALT接电源）

    - 封装尺寸：4x4x1.45mm（LGA）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - SCL/SPC：I2C时钟线或SPI时钟线，接主控制器的SCL或SPC引脚

    - SDA/SDI/SDO：I2C数据线或SPI数据输入/输出线，接主控制器的SDA或SDI/SDO引脚

    - SDO/ALT：I2C地址选择引脚或SPI数据输出线，接地或电源决定模块的I2C地址或作为SPI数据输出线

    - CS：芯片选择引脚，用于SPI通信模式，接主控制器的CS引脚

    - INT1/INT2：中断输出引脚，用于通知主控制器数据准备就绪或触发某些事件

GY-291传感器是一种功能强大的加速度传感器，可以应用于手势识别、运动控制、防盗系统等领域。

GY-63

GY-63传感器是一种基于MS5611芯片的模块，可以测量环境的气压和温度，并根据气压和温度计算出当前的海拔高度。

它使用I2C或SPI协议与外部设备通信，具有高分辨率、低功耗、高精度等特点。

GY-63传感器的参数和引脚如下：

- 参数：

    - 工作电压：2.4V~3.6V

    - 工作电流：3.2mA（气压+温度）

    - 气压测量范围：10~1200 mbar

    - 温度测量范围：-40℃~85℃

    - 海拔分辨率：10 cm

    - 转换速度：最快1 ms

    - I2C地址：0x76（CSB接地）或0x77（CSB接电源）

    - 封装尺寸：5x3x1 mm（LGA）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - SCL/SPC：I2C时钟线或SPI时钟线，接主控制器的SCL或SPC引脚

    - SDA/SDI/SDO：I2C数据线或SPI数据输入/输出线，接主控制器的SDA或SDI/SDO引脚

    - CSB：芯片选择引脚，用于SPI通信模式或I2C地址选择，接主控制器的CS引脚或接地或电源

    - PS：通信协议选择引脚，用于选择I2C或SPI模式，接地或电源

    - EOC：结束转换引脚，用于指示转换是否完成，可选连接

GY-906

GY-906传感器是一种基于MLX90614芯片的模块，可以测量物体的表面温度和环境温度，使用红外线技术实现非接触式测温。

它使用I2C协议与外部设备通信，支持多种温度测量范围和精度等级。

GY-906传感器的参数和引脚如下：

- 参数：

    - 工作电压：3.6V~5V

    - 工作电流：1.5mA（正常模式），0.5mA（低功耗模式）

    - 物体温度测量范围：-70℃~380℃

    - 环境温度测量范围：-40℃~125℃

    - 温度测量精度：±0.5℃（在0℃~50℃范围内）

    - I2C地址：0x5A（默认）

    - 封装尺寸：11.5x16.5mm（DIP）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - SCL：I2C时钟线，接主控制器的SCL引脚

    - SDA：I2C数据线，接主控制器的SDA引脚

    - VZ：模拟输出引脚，输出与物体温度成正比的电压信号

    - PWM：数字输出引脚，输出与物体温度成正比的PWM信号

GY-273

GY-273传感器是一种基于HMC5883L或QMC5883L芯片的模块，可以测量三轴的磁场强度，从而计算出当前的方位角。

它使用I2C协议与外部设备通信，支持多种分辨率和输出速率。

GY-273传感器的参数和引脚如下：

- 参数：

    - 工作电压：3.3V或5V

    - 工作电流：100uA（正常模式）

- 磁场测量范围：±0.88、±1.3、±1.9、±2.5、±4.0、±4.7、±5.6、±8.1 gauss

    - 分辨率：0.73、0.92、1.22、1.52、2.27、2.56、3.03、4.35 mG/LSb

    - 输出速率：0.75、1.5、3、7.5、15、30、75 Hz

    - I2C地址：0x1E（HMC5883L）或0x0D（QMC5883L）

    - 封装尺寸：16x18mm（DIP）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - SCL：I2C时钟线，接主控制器的SCL引脚

    - SDA：I2C数据线，接主控制器的SDA引脚

    - DRDY：数据准备就绪引脚，用于指示是否有新的数据可读

GY-302

GY-302传感器是一种基于BH1750FVI芯片的模块，可以测量环境的光照强度，并将其转换成数字信号输出给单片机。

它使用I2C协议与外部设备通信，具有量程广、精度高、使用简单等特点，通常被应用于自动调节灯光、气象站、环境监测等领域。

GY-302传感器的参数和引脚如下：

- 参数：

    - 工作电压：3.6V~5V

    - 工作电流：1.5mA（正常模式），0.5mA（低功耗模式）

    - 光照强度测量范围：0~65535 lx

    - 光照强度测量精度：±20%

    - I2C地址：0x23（ADDR接地）或0x5C（ADDR接电源）

    - 封装尺寸：16x18mm（DIP）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - SCL：I2C时钟线，接主控制器的SCL引脚

    - SDA：I2C数据线，接主控制器的SDA引脚

    - ADDR：I2C地址选择引脚，接地或电源决定模块的I2C地址

GY-471

GY-471传感器是一种基于MAX471芯片的模块，可以测量直流电路中的电流大小，并将其转换成与电流成正比的电压信号输出给单片机。

它使用电阻分压器的原理来实现电流检测，支持最大3A的电流量程，适用于电池管理、过载保护、电机控制等领域。

GY-471传感器的参数和引脚如下：

- 参数：

    - 工作电压：4V~5.5V

    - 工作电流：1.5mA（最大）

    - 电流检测范围：0~3A（双向）

    - 电流检测精度：±2%

    - 电压输出范围：0~2.5V（对应0~3A）

    - 电压输出分辨率：0.8mV/A

    - 封装尺寸：8x8mm（SOIC）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - OUT：模拟输出引脚，输出与电流成正比的电压信号

    - RS+：检测电阻的正极，连接待测电路的正极

    - RS-：检测电阻的负极，连接待测电路的负极

GY-271

GY-271传感器是一种基于HMC5883L或QMC5883L芯片的模块，可以测量三轴的磁场强度，从而计算出当前的方位角。

它使用I2C协议与外部设备通信，支持多种分辨率和输出速率。

GY-271传感器的参数和引脚如下：

- 参数：

    - 工作电压：3.3V或5V

    - 工作电流：100uA（正常模式）

    - 磁场测量范围：±0.88、±1.3、±1.9、±2.5、±4.0、±4.7、±5.6、±8.1 gauss

    - 分辨率：0.73、0.92、1.22、1.52、2.27、2.56、3.03、4.35 mG/LSb

    - 输出速率：0.75、1.5、3、7.5、15、30、75 Hz

    - I2C地址：0x1E（HMC5883L）或0x0D（QMC5883L）

    - 封装尺寸：16x18mm（DIP）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - SCL：I2C时钟线，接主控制器的SCL引脚

    - SDA：I2C数据线，接主控制器的SDA引脚

    - DRDY：数据准备就绪引脚，用于指示是否有新的数据可读

GY-87

GY-87传感器是一种集成了三种不同的传感器的模块，可以测量十个自由度的运动数据，包括三轴加速度、三轴角速度、三轴磁场、气压和温度。

它使用I2C协议与外部设备通信，适用于飞行控制、手势识别、导航等应用。

GY-87传感器的参数和引脚如下：

- 参数：

    - MPU6050：

        - 工作电压：2.4V~3.6V

        - 工作电流：3.2mA（陀螺仪+加速度计+磁力计）

        - 加速度测量范围：±2g、±4g、±8g、±16g

        - 角速度测量范围：±250、±500、±1000、±2000°/s

        - 温度测量范围：-40℃~85℃

        - I2C地址：0x68（AD0接地）或0x69（AD0接电源）

        - 封装尺寸：3x3x1mm（QFN）

    - HMC5883L：

        - 工作电压：2.16V~3.6V

        - 工作电流：100uA（正常模式）

        - 磁场测量范围：±0.88、±1.3、±1.9、±2.5、±4.0、±4.7、±5.6、±8.1 gauss

        - 分辨率：0.73、0.92、1.22、1.52、2.27、2.56、3.03、4.35 mG/LSb

        - 输出速率：0.75、1.5、3、7.5、15、30、75 Hz

        - I2C地址：0x1E（默认）

        - 封装尺寸：16x18mm（DIP）

    - BMP180：

        - 工作电压：1.71V~3.6V

        - 工作电流：2.7uA（正常模式）

        - 气压测量范围：300hPa~1100hPa

        - 温度测量范围：-40℃~85℃

        - I2C地址：0x76（SDO接地）或0x77（SDO接电源）

        - 封装尺寸：2.5x2.5x0.93mm（LGA）

- 引脚：

    - VCC_IN：接5V或3.3V电源

    - GND：接地

    - SCL：I2C时钟线，接主控制器的SCL引脚

    - SDA：I2C数据线，接主控制器的SDA引脚

    - FSYNC：同步数字输入引脚（I2C速度设置）

    - INTA：MPU6050芯片中断引脚

    - DRDY：HMC5883L芯片数据准备就绪引脚

GY-30

GY-30传感器是一种基于BH1750FVI芯片的模块，可以测量环境的光照强度，并将其转换成数字信号输出给单片机。

它使用I2C协议与外部设备通信，具有量程广、精度高、使用简单等特点，通常被应用于自动调节灯光、气象站、环境监测等领域。

GY-30传感器的参数和引脚如下：

- 参数：

    - 工作电压：3.6V~5V

    - 工作电流：1.5mA（正常模式），0.5mA（低功耗模式）

    - 光照强度测量范围：0~65535 lx

    - 光照强度测量精度：±20%

    - I2C地址：0x23（ADDR接地）或0x5C（ADDR接电源）

    - 封装尺寸：16x18mm（DIP）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - SCL：I2C时钟线，接主控制器的SCL引脚

    - SDA：I2C数据线，接主控制器的SDA引脚

    - ADDR：I2C地址选择引脚，接地或电源决定模块的I2C地址

GY-511

GY-511传感器是一种基于LSM303DLHC芯片的模块，可以测量三轴的加速度和磁场，从而计算出当前的方位角。

它使用I2C协议与外部设备通信，支持多种分辨率和输出速率。

GY-511传感器的参数和引脚如下：

- 参数：

    - 工作电压：2.16V~3.6V

    - 工作电流：10uA（加速度计），100uA（磁力计）

    - 加速度测量范围：±2g、±4g、±8g、±16g

    - 磁场测量范围：±1.3、±1.9、±2.5、±4.0、±4.7、±5.6、±8.1 gauss

    - 分辨率：12位（加速度计），16位（磁力计）

    - 输出速率：1、10、25、50、100、200、400 Hz（加速度计），0.75、1.5、3、7.5、15、30、75 Hz（磁力计）

    - I2C地址：0x19（加速度计），0x1E（磁力计）

    - 封装尺寸：3x3x1mm（QFN）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - SCL：I2C时钟线，接主控制器的SCL引脚

    - SDA：I2C数据线，接主控制器的SDA引脚

    - INT1/INT2：加速度计中断输出引脚，用于通知主控制器数据准备就绪或触发某些事件

    - DRDY：磁力计数据准备就绪引脚，用于指示是否有新的数据可读

GY-273

这是一种可以测量三轴磁场强度的传感器，从而计算出当前的方位角。

它使用I2C协议与外部设备通信，支持多种分辨率和输出速率。

它的参数和引脚如下：

- 参数：

    - 工作电压：3.3V或5V

    - 工作电流：100uA（正常模式）

    - 磁场测量范围：±0.88、±1.3、±1.9、±2.5、±4.0、±4.7、±5.6、±8.1 gauss

    - 分辨率：0.73、0.92、1.22、1.52、2.27、2.56、3.03、4.35 mG/LSb

    - 输出速率：0.75、1.5、3、7.5、15、30、75 Hz

    - I2C地址：0x1E（HMC5883L）或0x0D（QMC5883L）

    - 封装尺寸：16x18mm（DIP）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - SCL：I2C时钟线，接主控制器的SCL引脚

    - SDA：I2C数据线，接主控制器的SDA引脚

    - DRDY：数据准备就绪引脚，用于指示是否有新的数据可读

GY-50

这是一种可以测量三轴的角速度的传感器，使用陀螺仪的原理来实现无接触式的测量。

它使用I2C或SPI协议与外部设备通信，支持多种量程和分辨率。

GY-50传感器的参数和引脚如下：

- 参数：

    - 工作电压：2.4V~3.6V

    - 工作电流：6.1mA（正常模式）

    - 角速度测量范围：±250、±500、±2000°/s

    - 分辨率：8.75、17.5、70 mdps/LSb

    - 输出速率：100、200、400、800 Hz

    - I2C地址：0x69（SDO接电源）或0x68（SDO接地）

    - SPI地址：0x0D（读）或0x0C（写）

    - 封装尺寸：4x4x1mm（LGA）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - SCL/SPC：I2C时钟线或SPI时钟线，接主控制器的SCL或SPC引脚

    - SDA/SDI/SDO：I2C数据线或SPI数据输入/输出线，接主控制器的SDA或SDI/SDO引脚

    - SDO/SA0：I2C地址选择引脚或SPI数据输出线，接地或电源决定模块的I2C地址或作为SPI数据输出线

    - CS：芯片选择引脚，用于SPI通信模式，接主控制器的CS引脚

    - INT1/INT2：中断输出引脚，用于通知主控制器数据准备就绪或触发某些事件

gy-ne06mv2

这是一种可以接收GPS信号并输出经纬度、海拔、速度等数据的模块，使用I2C或UART

协议与外部设备通信，适用于飞行控制、导航、定位等应用。

gy-ne06mv2传感器的参数和引脚如下：

- 参数：

    - 工作电压：3.3V~5V

    - 工作电流：45mA（最大）

    - 接收频率：1575.42MHz

    - 接收通道：50

    - 定位精度：2.5m（CEP）

    - 速度精度：0.1m/s

    - 时间精度：30ns

    - I2C地址：0x42（默认）

    - UART波特率：9600bps（默认）

    - 封装尺寸：25x35mm（DIP）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - TXD：UART发送引脚，接主控制器的RXD引脚

    - RXD：UART接收引脚，接主控制器的TXD引脚

    - SCL：I2C时钟线，接主控制器的SCL引脚

    - SDA：I2C数据线，接主控制器的SDA引脚

GY-adxl346

这是一种基于ADXL346芯片的模块，可以测量三轴的加速度，从而计算出当前的倾斜角度或运动状态。

它使用I2C或SPI协议与外部设备通信，具有超低功耗、高分辨率、多种特殊功能等特点，适用于移动设备、飞行控制、手势识别等领域。

GY-adxl346传感器的参数和引脚如下：

- 参数：

    - 工作电压：2.4V~3.6V

    - 工作电流：23uA（测量模式），0.2uA（待机模式）

    - 加速度测量范围：±2g、±4g、±8g、±16g

    - 分辨率：10位（固定），13位（全分辨率）

    - 输出速率：0.1~3200 Hz

    - I2C地址：0x53（ALT接地）或0x1D（ALT接电源）

    - SPI地址：0x1D（读）或0x1C（写）

    - 封装尺寸：3x3x0.95mm（LGA）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - SCL/SPC：I2C时钟线或SPI时钟线，接主控制器的SCL或SPC引脚

    - SDA/SDI/SDO：I2C数据线或SPI数据输入/输出线，接主控制器的SDA或SDI/SDO引脚

    - ALT：I2C地址选择引脚或SPI数据输出线，接地或电源决定模块的I2C地址或作为SPI数据输出线

    - CS：芯片选择引脚，用于SPI通信模式，接主控制器的CS引脚

    - INT1/INT2：中断输出引脚，用于通知主控制器数据准备就绪或触发某些事件

GY-sht30-d

这是一种基于SHT30-D芯片的模块，可以测量环境的温度和湿度，并将其转换成数字信号输出给单片机。

它使用I2C协议与外部设备通信，具有量程广、精度高、使用简单等特点，通常被应用于自动调节灯光、气象站、环境监测等领域。

GY-sht30-d传感器的参数和引脚如下：

- 参数：

    - 工作电压：3.6V~5V

    - 工作电流：1.5mA（正常模式），0.5mA（低功耗模式）

    - 温度测量范围：-40℃~125℃

    - 温度测量精度：±0.3℃

    - 湿度测量范围：0~100% RH

    - 湿度测量精度：±2% RH

    - I2C地址：0x44（默认）或0x45（可选）

    - 封装尺寸：16x18mm（DIP）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - SCL：I2C时钟线，接主控制器的SCL引脚

    - SDA：I2C数据线，接主控制器的SDA引脚

GY-63ms5611-01b

这是一种可以测量环境的气压和温度，并将其转换成数字信号输出给单片机的模块。

它使用I2C或SPI协议与外部设备通信，具有高精度、低功耗、快速转换等特点，适用于高度计、气象站、飞行控制等领域。

GY-63ms5611-01b传感器的参数和引脚如下：

- 参数：

    - 工作电压：3.6V~5V

    - 工作电流：1.5mA（正常模式），0.5mA（低功耗模式）

    - 气压测量范围：10~1200 mbar

    - 气压测量精度：±1.5 mbar（450~1100 mbar），±2.5 mbar（其他范围）

    - 温度测量范围：-40℃~85℃

    - 温度测量精度：±0.8℃

    - 分辨率：24位（气压和温度）

    - 输出速率：0.02~200 Hz

    - I2C地址：0x77（默认）

    - SPI地址：0x0D（读）或0x0C（写）

    - 封装尺寸：16x18mm（DIP）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - SCL/SPC：I2C时钟线或SPI时钟线，接主控制器的SCL或SPC引脚

    - SDA/SDI/SDO：I2C数据线或SPI数据输入/输出线，接主控制器的SDA或SDI/SDO引脚

    - CSB：芯片选择引脚，用于SPI通信模式，接主控制器的CS引脚

    - PS：协议选择引脚，用于选择I2C或SPI通信模式，接地或电源

GY-25125z

这是一种可以测量三轴的角速度和加速度的传感器，使用陀螺仪和加速度计的原理来实现无接触式的测量。

它使用I2C或SPI协议与外部设备通信，支持多种量程和分辨率。

GY-25125z传感器的参数和引脚如下：

- 参数：

    - 工作电压：3.6V~5V

    - 工作电流：6.1mA（正常模式）

    - 角速度测量范围：±250、±500、±2000°/s

    - 分辨率：8.75、17.5、70 mdps/LSb

    - 输出速率：100、200、400、800 Hz

    - I2C地址：0x69（SDO接电源）或0x68（SDO接地）

    - SPI地址：0x0D（读）或0x0C（写）

    - 封装尺寸：4x4x1mm（LGA）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - SCL/SPC：I2C时钟线或SPI时钟线，接主控制器的SCL或SPC引脚

    - SDA/SDI/SDO：I2C数据线或SPI数据输入/输出线，接主控制器的SDA或SDI/SDO引脚

    - SDO/SA0：I2C地址选择引脚或SPI数据输出线，接地或电源决定模块的I2C地址或作为SPI数据输出线

    - CS：芯片选择引脚，用于SPI通信模式，接主控制器的CS引脚

    - INT1/INT2：中断输出引脚，用于通知主控制器数据准备就绪或触发某些事件

十三、未分类传感器

m3-m16

这是一种可以测量直径为3mm到16mm的金属物体的接近传感器，

使用电感式的原理来实现无接触式的检测。

它使用三线制的连接方式与外部设备通信，具有响应速度快、抗干扰能力强、使用寿命长等特点，通常被应用于工业自动化、机械装配、计数器等领域。

m3-m16传感器的参数和引脚如下：

- 参数：

    - 工作电压：10V~30V DC

    - 工作电流：300mA（最大）

    - 检测距离：0~5mm（标准）

    - 输出形式：NPN或PNP开关量

    - 输出状态：常开或常闭

    - 响应频率：500Hz（最大）

    - 工作温度：-25℃~70℃

    - 保护等级：IP67

    - 外壳材料：金属

    - 封装尺寸：M16x1mm（螺纹）

- 引脚：

    - 蓝线：接负极电源

    - 黑线：输出信号线，接主控制器的输入引脚

    - 棕线：接正极电源

lsm303dlhc

这是一种集成了三轴加速度计和三轴磁力计的模块，可以测量十个自由度的运动数据，从而计算出当前的方位角。

它使用I2C协议与外部设备通信，支持多种分辨率和输出速率。

lsm303dlhc传感器的参数和引脚如下：

- 参数：

    - 工作电压：2.4V~3.6V

    - 工作电流：3.2mA（陀螺仪+加速度计+磁力计）

    - 加速度测量范围：±2g、±4g、±8g、±16g

    - 角速度测量范围：±250、±500、±1000、±2000°/s

    - 温度测量范围：-40℃~85℃

    - I2C地址：0x68（AD0接地）或0x69（AD0接电源）

    - 封装尺寸：3x3x1mm（QFN）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - SCL：I2C时钟线，接主控制器的SCL引脚

    - SDA：I2C数据线，接主控制器的SDA引脚

    - FSYNC：同步数字输入引脚（I2C速度设置）

    - INT1/INT2：加速度计中断输出引脚，用于通知主控制器数据准备就绪或触发某些事件

    - DRDY：磁力计数据准备就绪引脚，用于指示是否有新的数据可读

bh1750fui

这是一种可以测量环境的光照强度，并将其转换成数字信号输出给单片机的传感器。

它使用I2C协议与外部设备通信，具有量程广、精度高、使用简单等特点，通常被应用于自动调节灯光、气象站、环境监测等领域。

bh1750fui传感器的参数和引脚如下：

- 参数：

    - 工作电压：3.6V~5V

    - 工作电流：1.5mA（正常模式），0.5mA（低功耗模式）

    - 光照强度测量范围：0~65535 lx

    - 光照强度测量精度：±20%

    - I2C地址：0x23（ADDR接地）或0x5C（ADDR接电源）

    - 封装尺寸：16x18mm（DIP）

- 引脚：

    - VCC：接5V或3.3V电源

    - GND：接地

    - SCL：I2C时钟线，接主控制器的SCL引脚

    - SDA：I2C数据线，接主控制器的SDA引脚

    - ADDR：I2C地址选择引脚，接地或电源决定模块的I2C地址
