FT8440A/E 在高速风筒中用于非隔离辅助电源，为主控 MCU、按键 / 屏显、传感器、半桥预驱等低压负载供电；主功率（加热丝 / 无刷电机母线）由 AC 直供或独立大功率拓扑承担，二者不重叠。

FT8440X （FT8440E/FT8440A）高速风筒控制板电源方案分析：

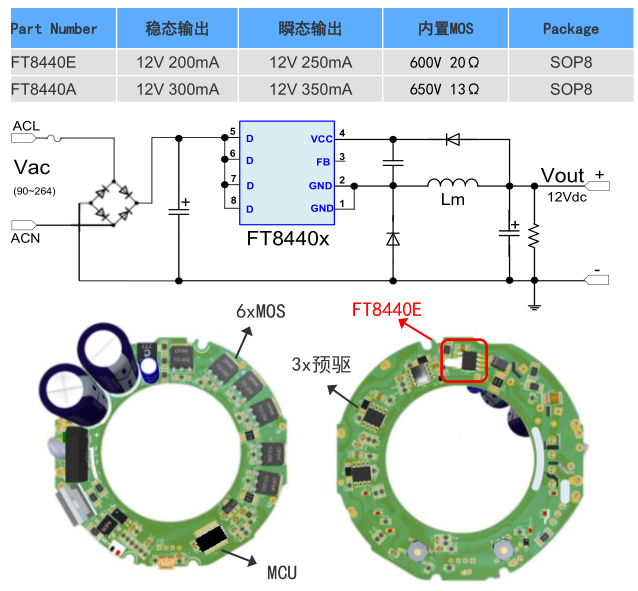

公模市场：（分立MOS方案）
方案特点: MCU+3x预驱IC+6x分立MOS

一般为12V驱动, 电源IC为FT8440x: 12V200mA-300mA

FT8440E :稳态输出12V 200mA,   瞬态输出12V 250mA,  内置MOS ：600V 20Ω ,封装SOP8
FT8440A :稳态输出12V 300mA ，瞬态输出12V 350mA ，内置MOS ：650V 13Ω ，封装SOP8

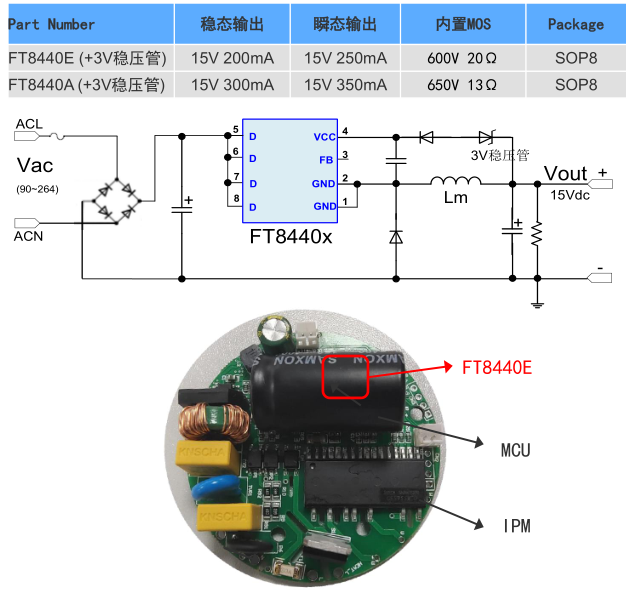

私模市场 (IPM方案)
方案特点: MCU+IPM功率模块

一般为15V驱动, 电源IC为FT8440x+3V稳压管: 15V200mA-300mA

FT8440E (+3V稳压管) ：稳态输出15V 200mA， 瞬态输出15V 250mA ，内置MOS：600V， 20Ω 封装SOP8
FT8440A (+3V稳压管) ：稳态输出15V 300mA， 瞬态输出15V 350mA ，内置MOS：650V 13Ω 封装SOP8


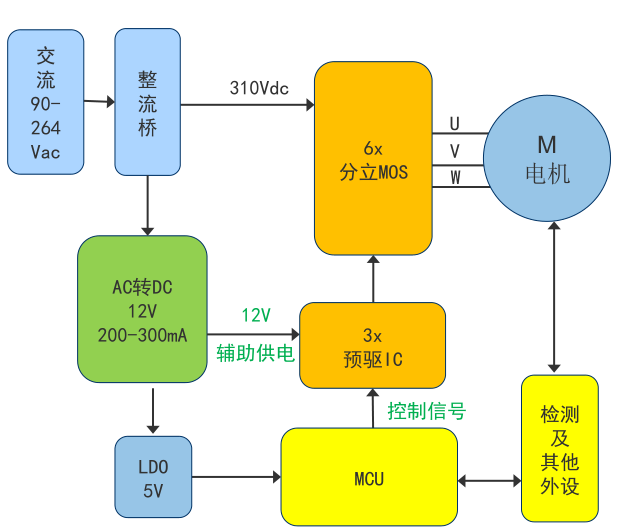

FT8440X典型架构与供电分配（220V AC 输入）
主功率：AC→整流滤波→加热丝（SSR/TRIAC 控温）；无刷电机由半桥 / IPM 驱动，母线取自整流后高压直流。
辅助电源（FT8440x）：AC→整流→非隔离 Flyback→12V/15V→LDO→3.3V/5V，给 MCU、屏显、传感器、预驱供电（实测案例见 FT8440A 用于高速风筒主控与 ToF 传感器供电）。
负载估算（典型）：MCU + 屏显≈30~60mA；半桥预驱≈50~100mA；传感器 / 指示灯≈20~50mA；合计≈100~210mA；留 20% 余量，FT8440E 刚好，FT8440A 更稳并支持扩展。

关键设计要点（高温高 EMI 环境）
拓扑与输出设定：优先非隔离 Flyback，EMI 与隔离更可控；FT8440A 分压设 15V/300mA（适合预驱）或 12V/300mA；FT8440E 固定 12V/200mA；FB 分压电阻用 1% 精度，靠近 FB 脚，地铜皮扎实。
散热与 PCB：SOP8 焊盘覆铜≥4mm²，开窗露铜；功率路径短粗，与加热丝 / 电机母线保持足够爬电间隙；高温区用 105℃电容与高温焊锡。
EMI 优化：内置抖频 + 软驱；次级加 RC 吸收、Y 电容与共模电感；输入串 NTC+X 电容，满足 GB 4343.1 Class B。
保护与冗余：UVLO/OVP/OTP/OCP/SCP 默认启用；VCC 加 TVS 与足够容值滤波；关键节点加温度探头，过温降功率 / 停机。
生产与测试：量产前做 AC 90~264V 全压老化、高温箱（85℃）长时间运行、堵风口 / 过温保护联动测试。
