住友SZ控制器采用RS232串口通讯方式进行数据传输。在硬件接线上，在控制器正下方有一个被封住的RS232 串口，使用公头一段与之相连，另一头接智能网关RS232接口，即可完成安装。

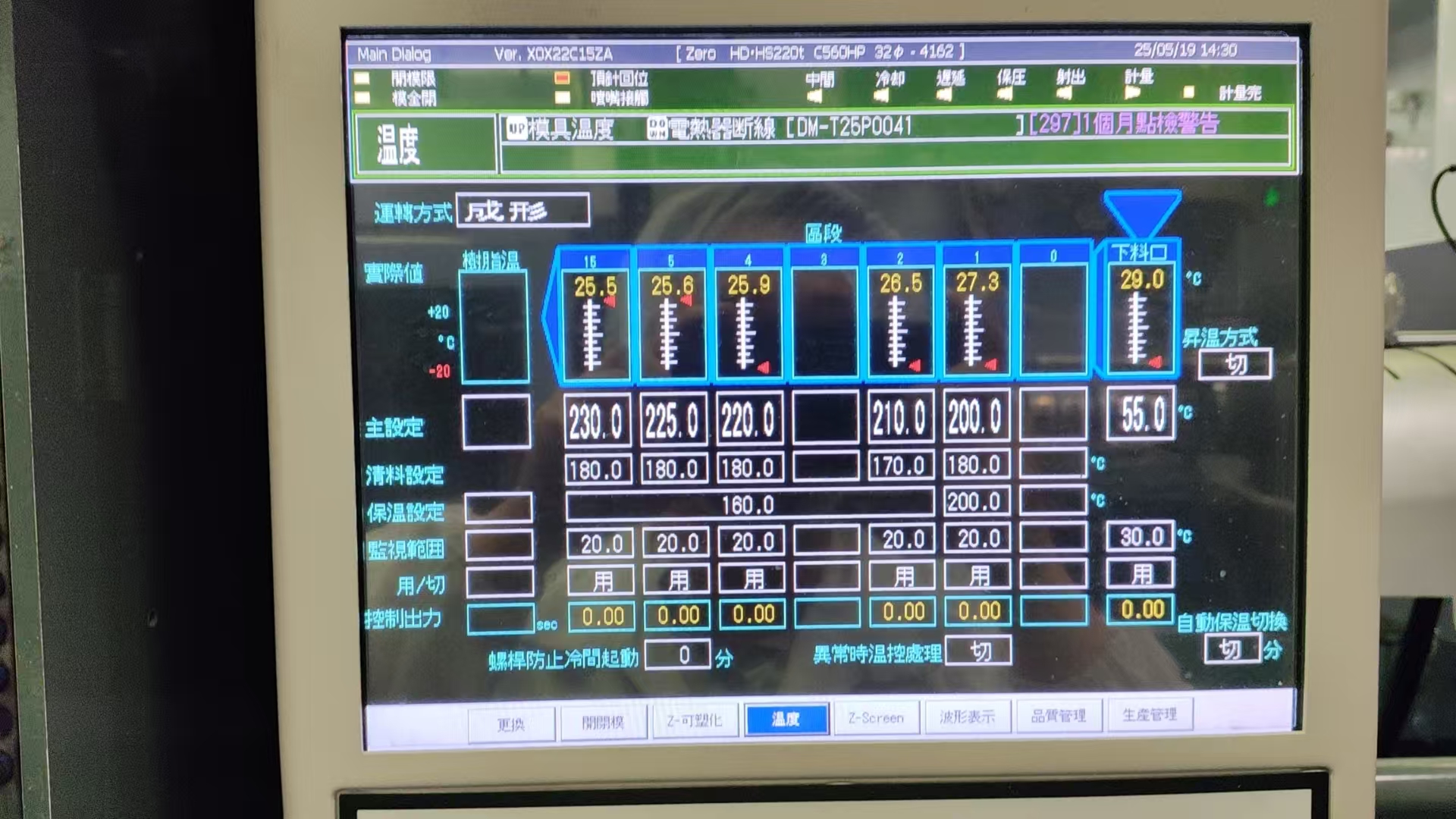

住友控制器

住友控制器采用私有协议进行数据采集，也可购买官方软件或者授权来实现对数据采集。需要购买私有协议可联系博主。住友控制器串口系列协议是独立指令请求，使用ASCII方式解码，每个数据都为一个独立的指令，且各指令之间毫无关联，这使得数据采集变得更加复杂。

住友SZ220可采集数据如下：

1.实时的炮筒温度(喷嘴，一段到五段)，电机温度，油温。模具/注射/顶针/座台电子尺位置。

2.生产模式OPM，0为手动，1为半自动，2为全自动，3为调模。

3.工艺成型数据。如：锁模位置/压力/速度（1-5段）；开模位置/压力/速度（1-5段）；注射位置/压力/速度（1-5段）；溶胶位置/压力/速度/背压（1-5段）；保压压力/速度/时间（1-6段）；转保切换位置/时间/压力；顶进/顶退的位置/压力/速度；前松/后松的位置/压力/速度；座进/座退的压力/速度/时间；炮筒温度（喷嘴，一段至五段）。

4.生产过程数据：成型时间/注射次数/周期时间/注射时间/溶胶时间/开合模时间/转保时间/注射最大压力/溶胶最大压力等数据。

5.工艺修改记录：修改的工艺数值的时间/历史值/当前值。

当时数据采集

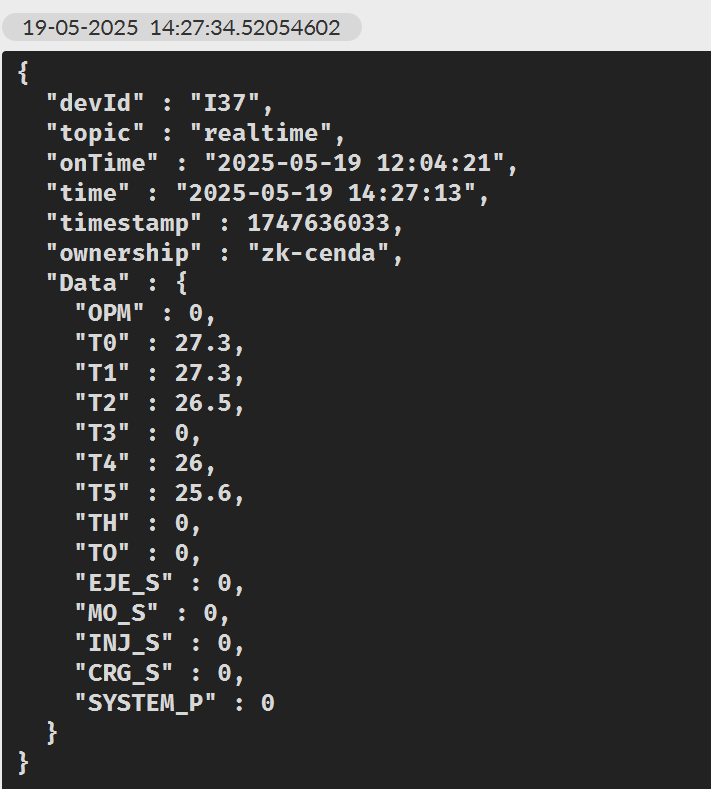

实时数据

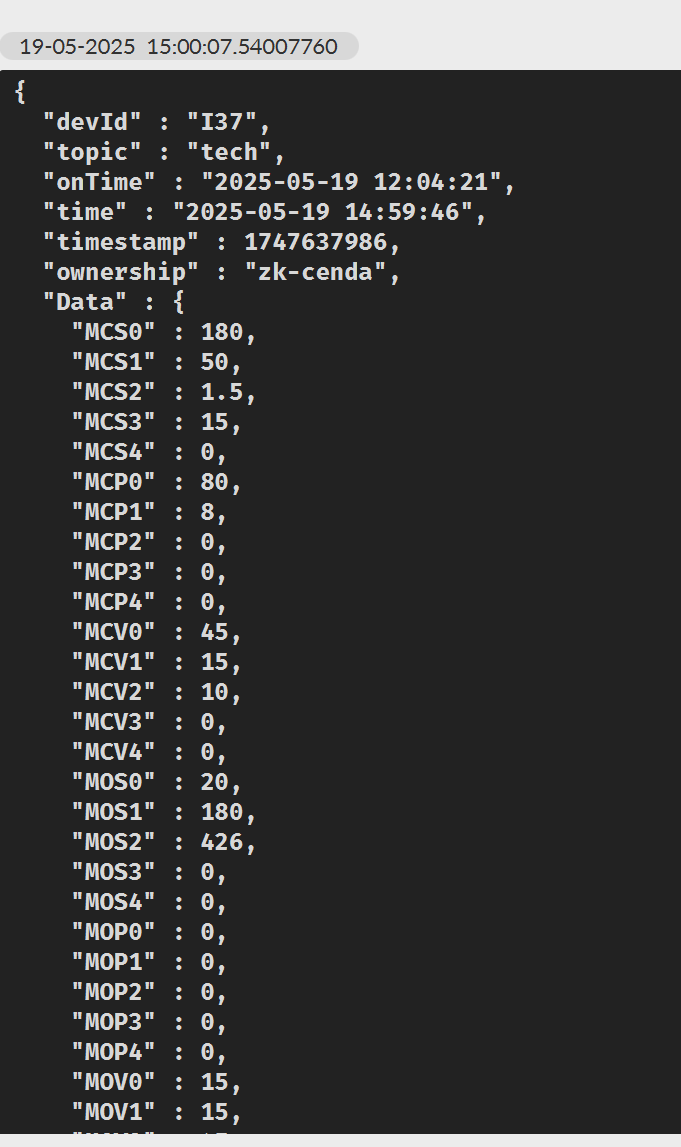

工艺成型参数
