最近搞到一套基于三菱FX3U PLC的完整开发方案，从电路板到梯形图编程全打通的那种。直接把原理图甩到AD11里就能改版型，用GX Works2烧程序跟玩似的，实测可以直接驱动电磁阀和伺服电机，必须给大伙盘盘这个方案的骚操作。

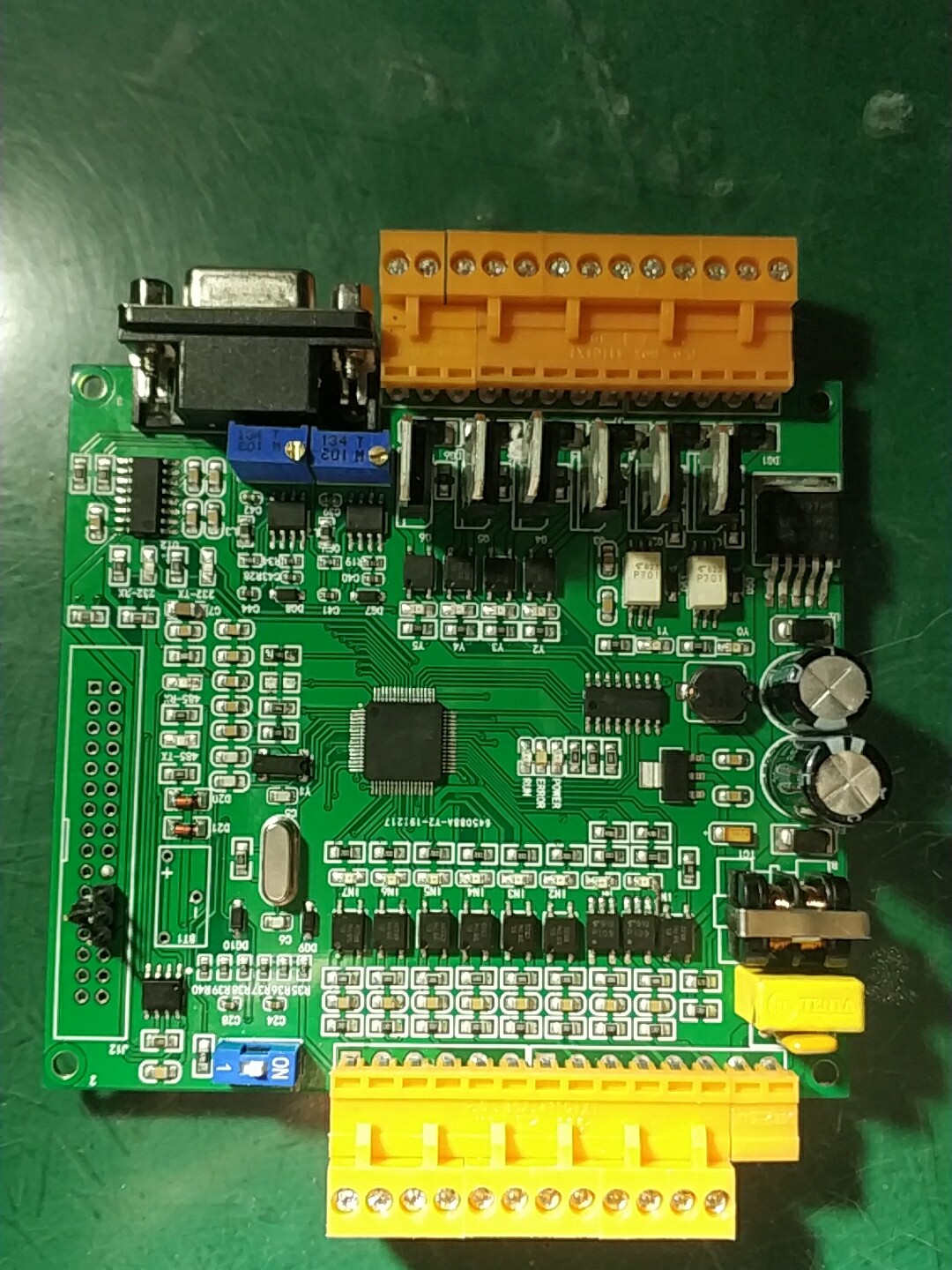

先看硬件部分（原理图+PCB在文末资料包）。核心板用了FX3U-48MT的架构，电源模块留了24V和5V两路独立输出。重点看这个光耦隔离电路的设计：

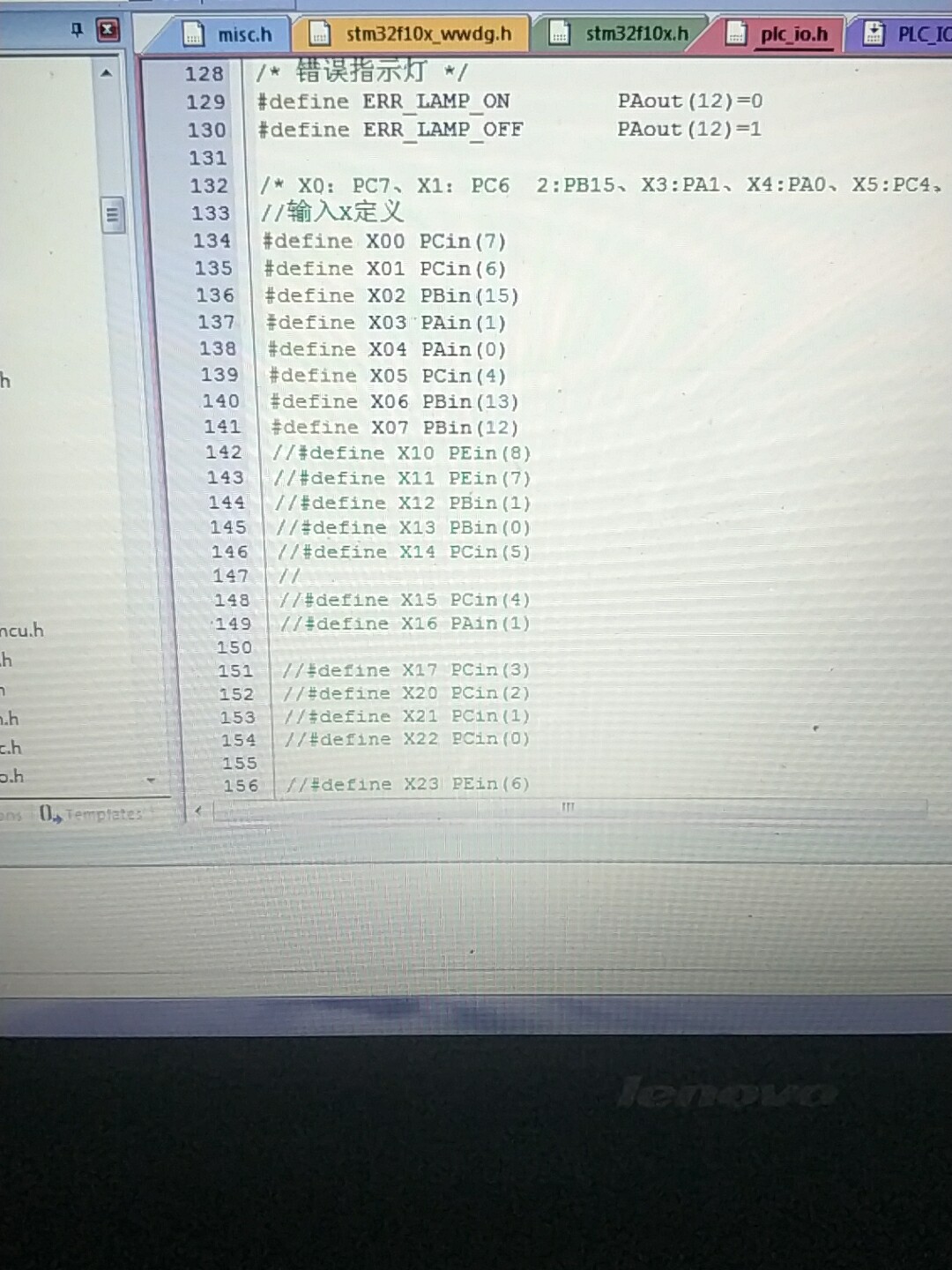

// PLC输入端口配置代码片段
void Input_Scan(void) {
    for(uint8_t i=0; i<8; i++){
        if((X0_7_PORT & (1<<i)) != 0)
            Input_Buffer[i] = 1;
        else
            Input_Buffer[i] = 0;
    }
    // 防抖处理直接硬件实现，RC电路参数在原理图标注
}

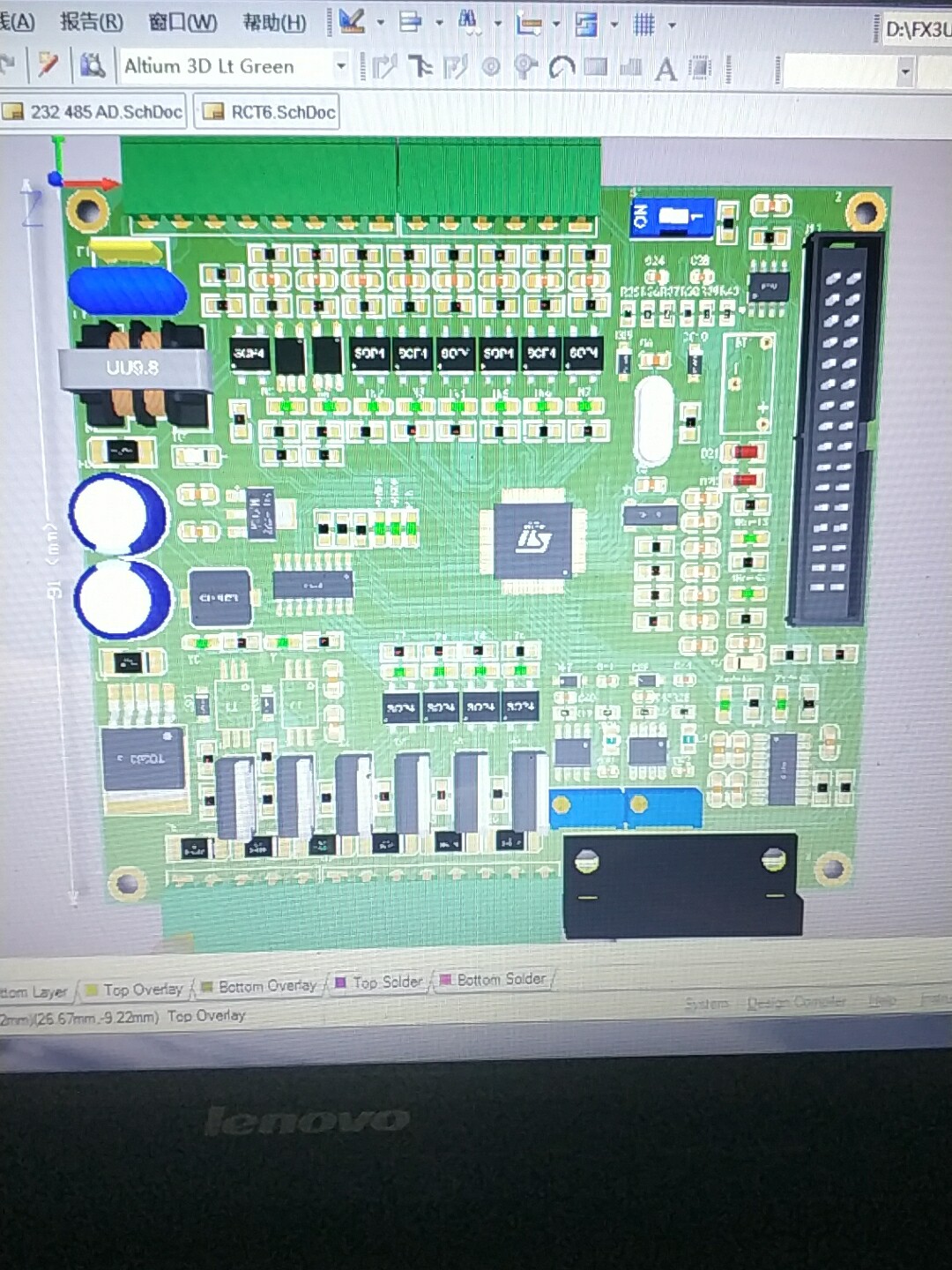

输入端用TLP281-4光耦做信号隔离，每个通道的RC滤波参数在原理图标注得明明白白。PCB布局时特意把数字地和模拟地做了分割，继电器输出端的铺铜厚度建议加到2oz，实测带10A负载没压力。

梯形图编程党注意了，用GX Works2导入工程文件时会自动识别IO映射。比如这个控制步进电机的经典正反转逻辑：

|--[X0]----[PLS D0]--|  // 正转脉冲触发
|--[X1]----[PLF D1]--|  // 反转脉冲沿检测
|--[M8029]--[DMOVP K1000 D10]--| // 速度参数写入

重点看M8029特殊寄存器的用法，这个完成标志位不处理好容易卡死程序。建议调试时开着软元件监视窗口，实时看D寄存器数值变化。

fx3u PLC，此方案包含C语言源代码和原理图及PCB可直接打样学习实验。 方便深入学习。 可直接使用GXworks2软件编写梯形图。 资料已包含原理图和PCB文件，送keil AD11，GXworks2软件可直接制作PCB板。 另有pcb板，

C语言开发更带劲，Keil工程里这个状态机结构体有点东西：

typedef struct {
    uint8_t current_state;
    uint16_t timer_count;
    void (*state_action)(void);
} FSM_TypeDef;

FSM_TypeDef motor_ctrl = {
    .current_state = IDLE,
    .timer_count = 0,
    .state_action = NULL
};

void Run_State_Machine(void) {
    switch(motor_ctrl.current_state) {
        case IDLE:
            if(Input_Buffer[0]) motor_ctrl.current_state = ACCEL;
            break;
        case ACCEL:
            PWM_SetDuty(++motor_ctrl.timer_count);
            if(motor_ctrl.timer_count >= 1000)
                motor_ctrl.current_state = STEADY;
            break;
        // ...其他状态转移
    }
}

这个状态机框架直接挂在定时器中断里跑，注意volatile变量的使用，不然速度参数可能读不到最新值。PID算法那块用了q15格式定点数运算，比浮点库节省了40%的ROM空间。

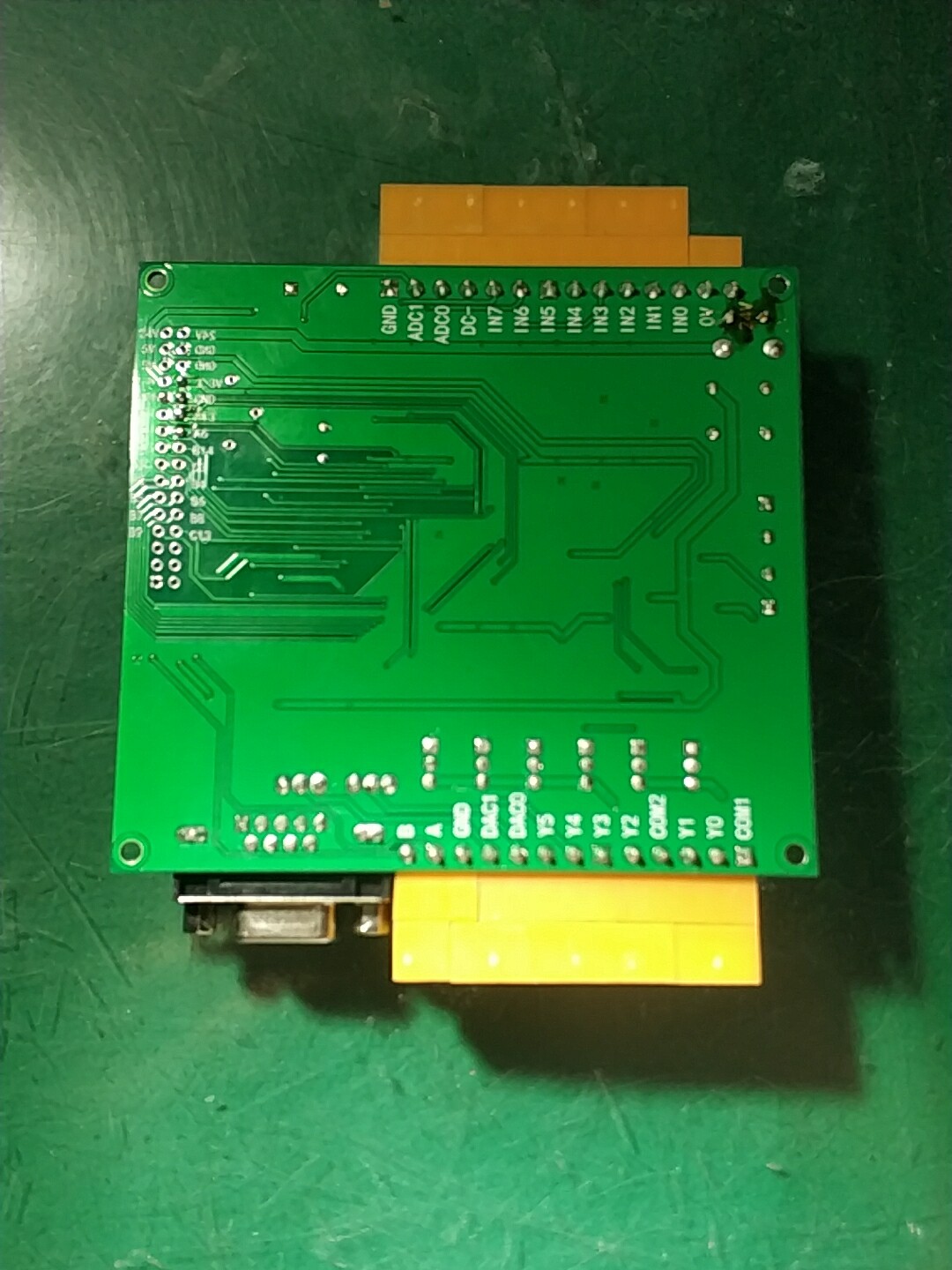

PCB打样实测要注意几点：1. 通讯接口的ESD芯片别省，现场干扰猛如虎 2. 扩展口的排针建议改成凤凰端子 3. 电源模块的散热铜箔记得开窗。手头有现成板子的兄弟可以直接飞线测试，Y0-Y7输出端带个LED指示灯会更直观。

这套方案最骚的是软硬结合——梯形图做逻辑控制，C语言搞运动算法，AD11改两笔电路就能适配不同传感器。资料包里的《IO映射表.xlsx》一定要看，改个参数就能把脉冲输出精度提到0.1μs级别，亲测带松下伺服不丢步。
