目  录

摘  要

Abstract

1  绪  论

1.1 研究背景与意义

1.2 国内外现状研究

1.3  主要研究内容

2 相关技术介绍

2.1  Python语言

2.2  Django框架

2.3  MVC模型

2.4  B/S体系结构

2.5  MySQL数据库

3 系统分析

3.1  可行性分析

3.1.1 非技术可行性

3.1.2经济可行性

3.1.3社会可行性

3.2  系统功能分析

3.2.1  功能性分析

3.2.2  非功能性分析

3.3  系统用例分析

3.4  本章小结

4  系统总体设计

4.1  系统架构设计

4.2  系统功能模块设计

4.3  数据库设计

4.3.1  数据流程分析

4.3.2  数据库概念结构设计

4.3.3  数据库逻辑结构设计

4.4  本章小结

5  系统详细设计与实现

5.1  注册用户功能模块

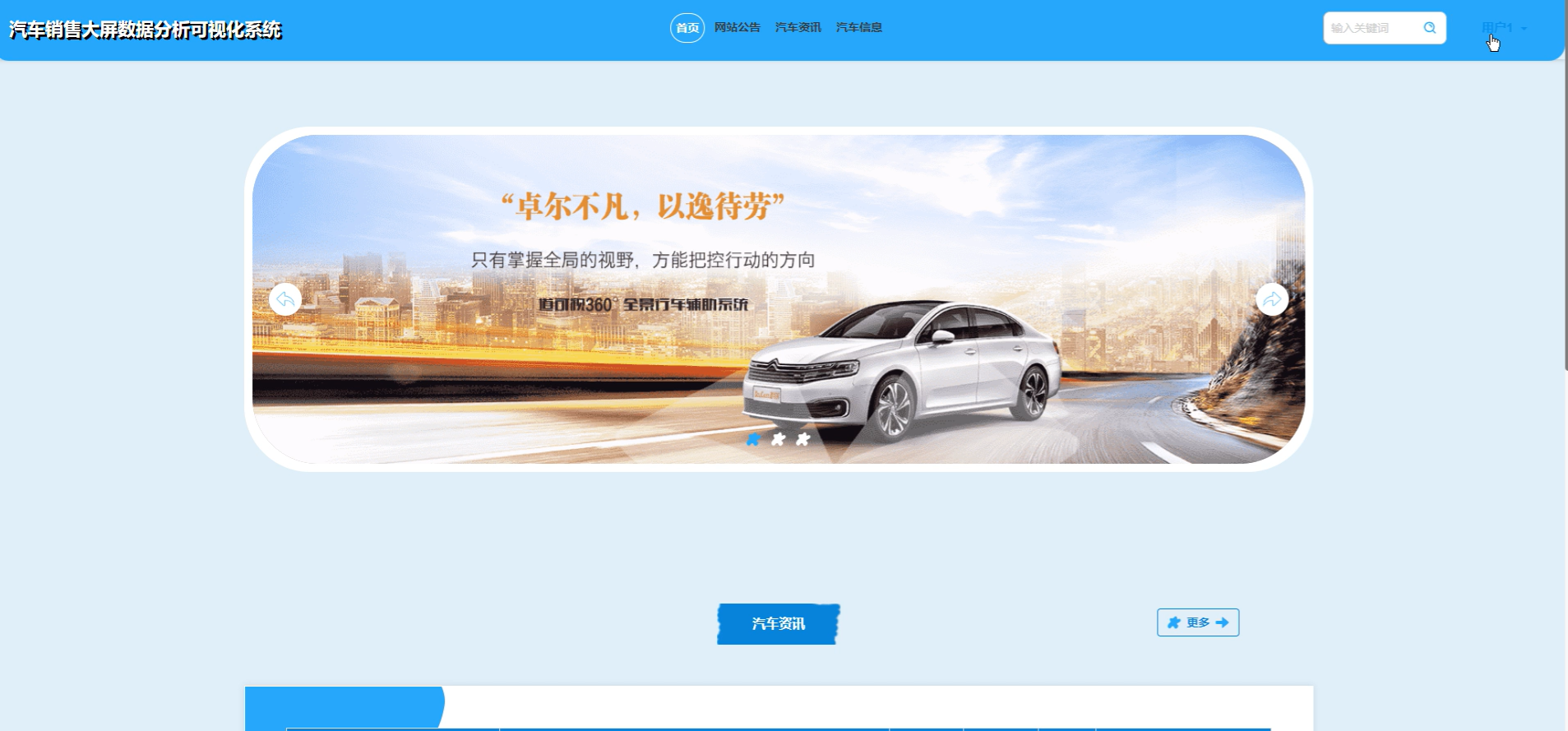

5.1.1  前台首页

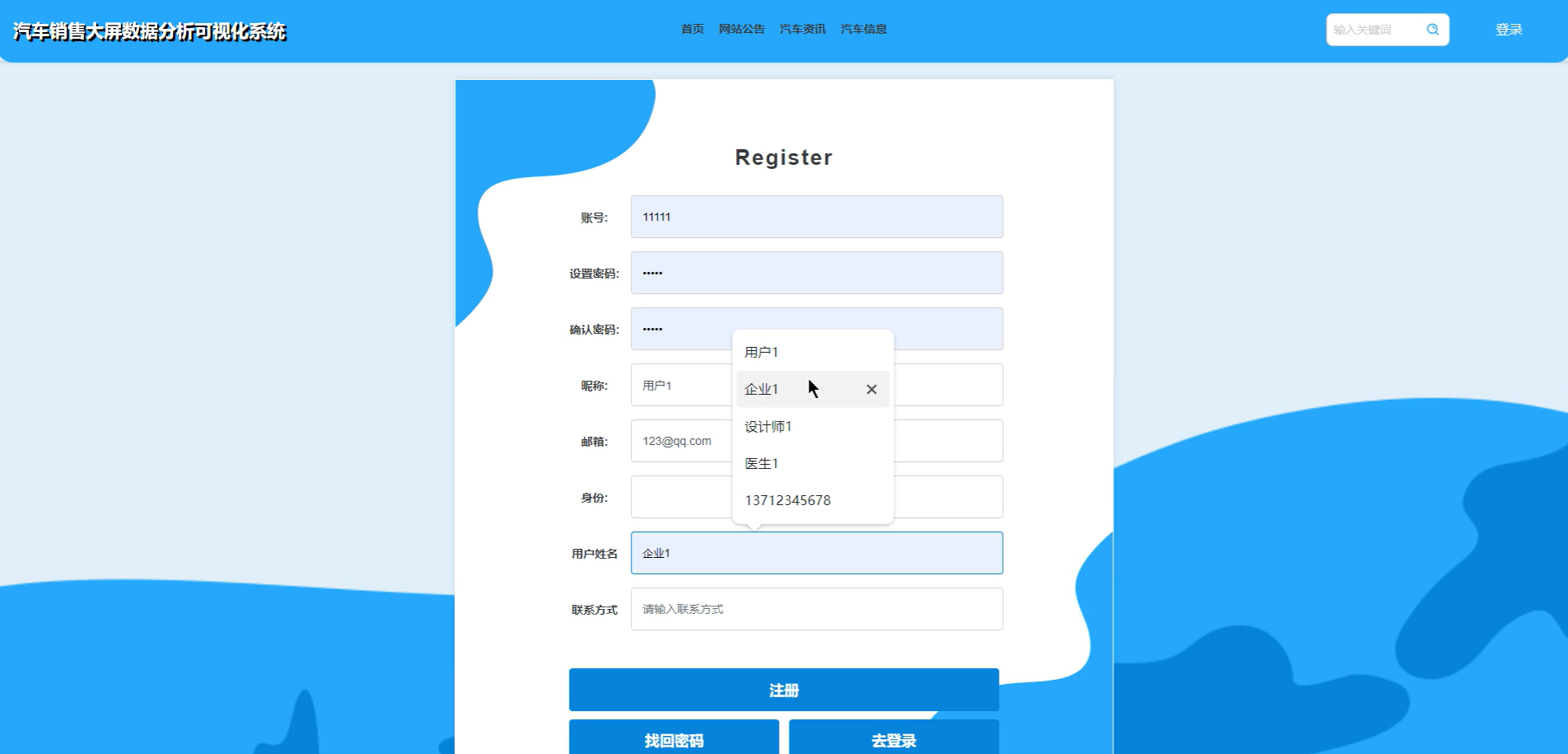

5.1.2  用户注册

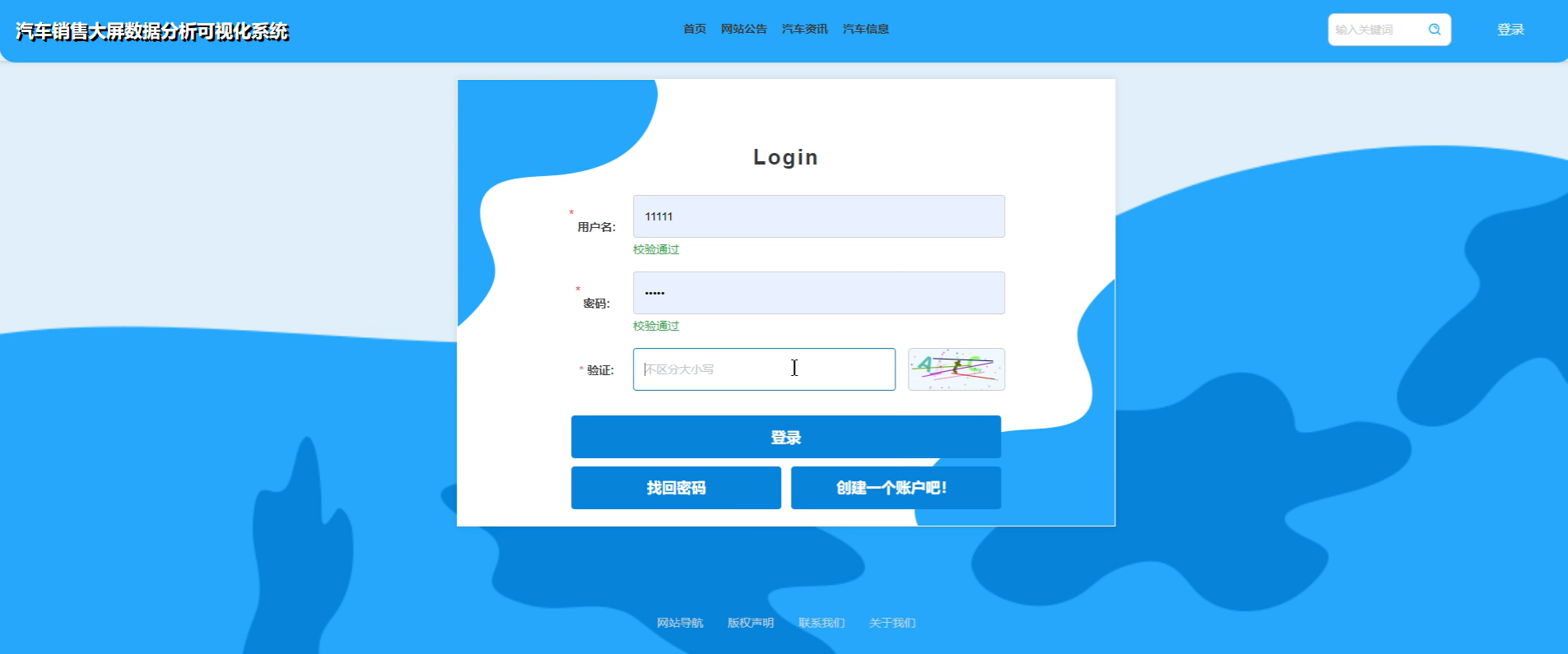

5.1.3  用户登录

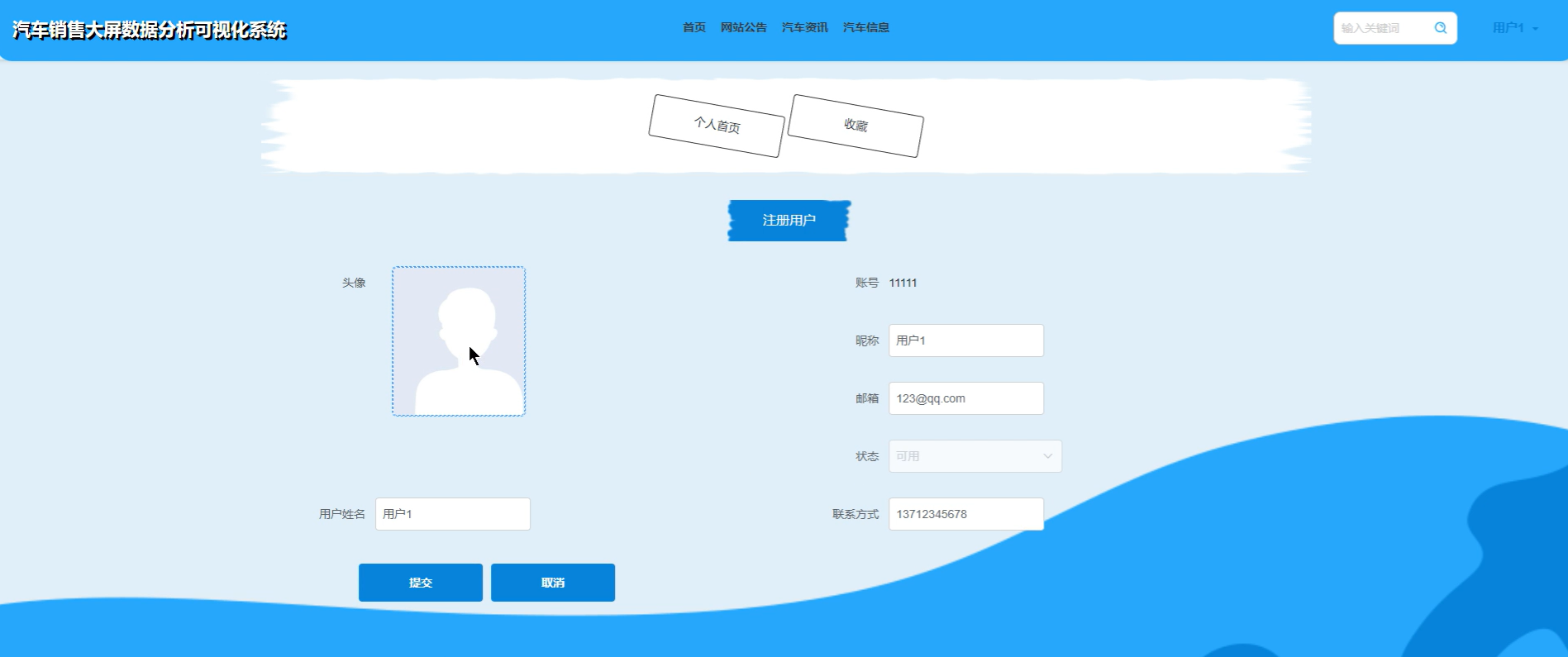

5.1.4  我的账户

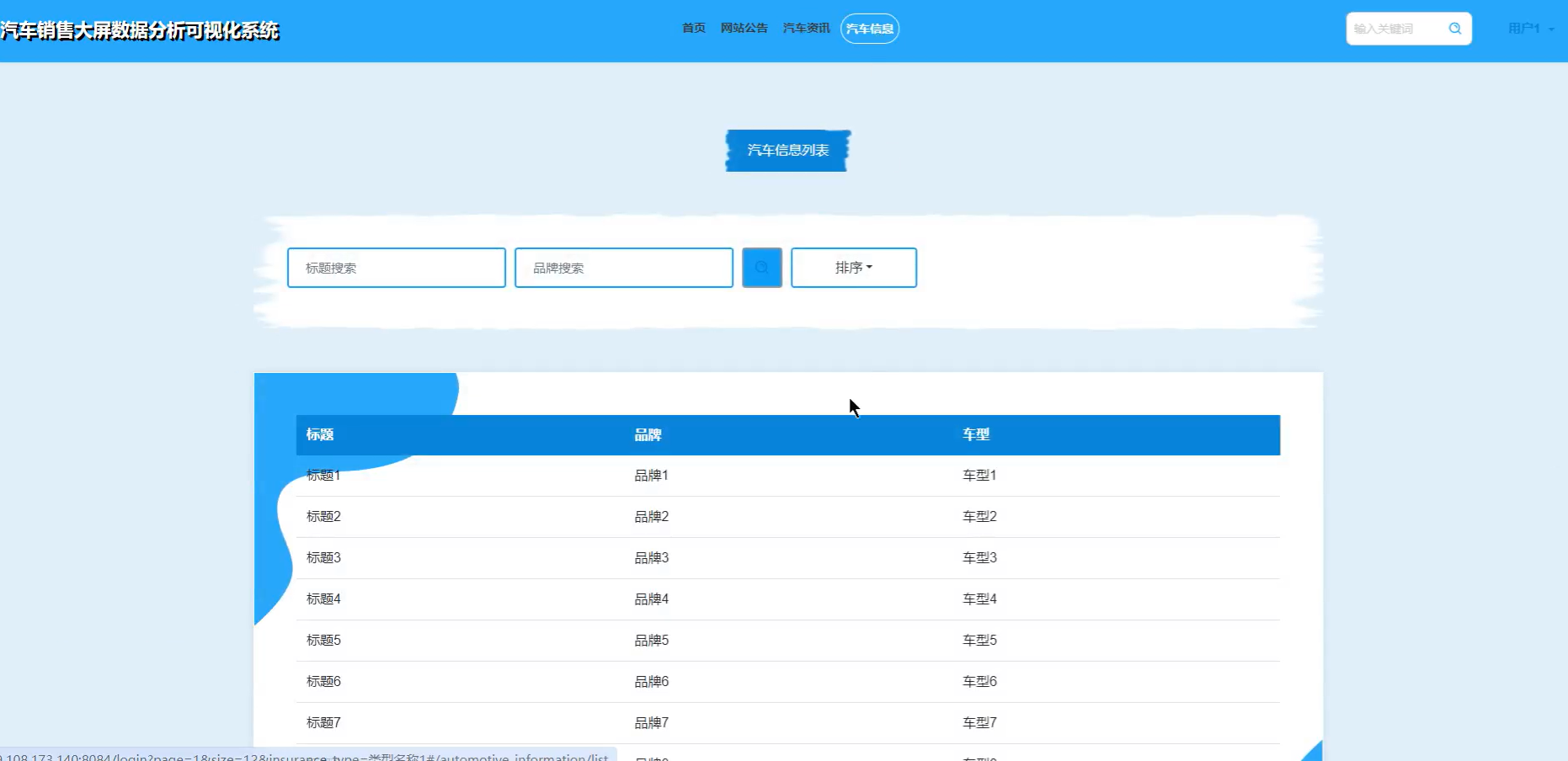

5.1.5  汽车信息

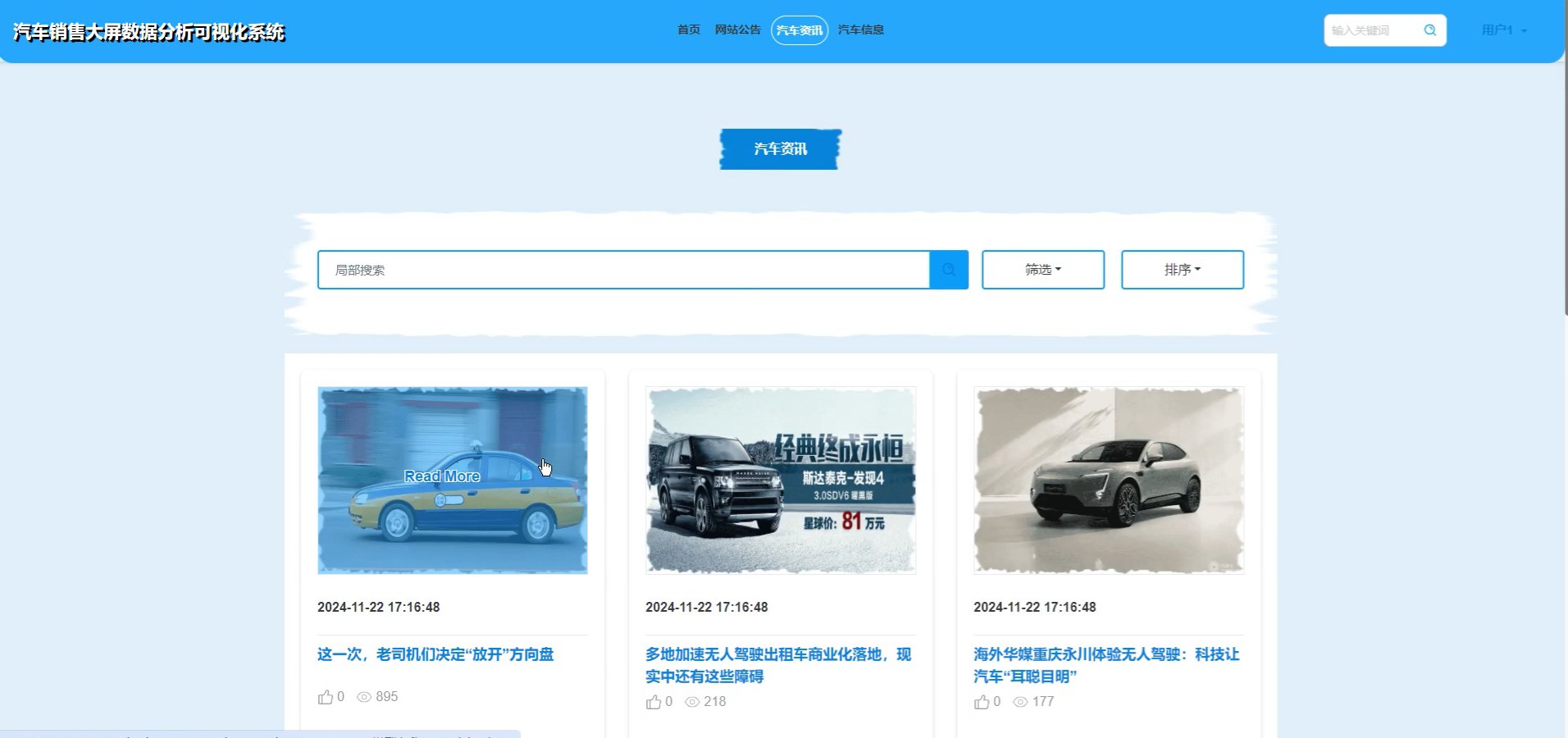

5.1.6  汽车资讯

5.2  后台管理功能模块

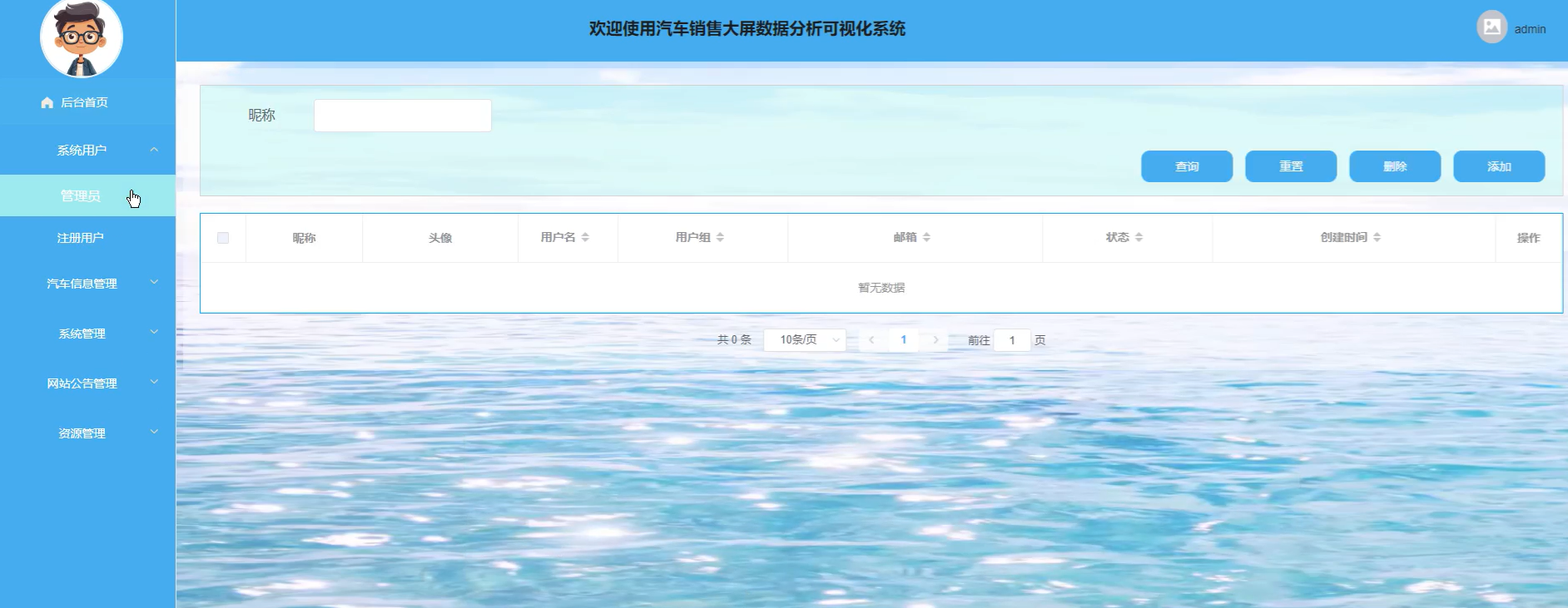

5.2.1  系统用户

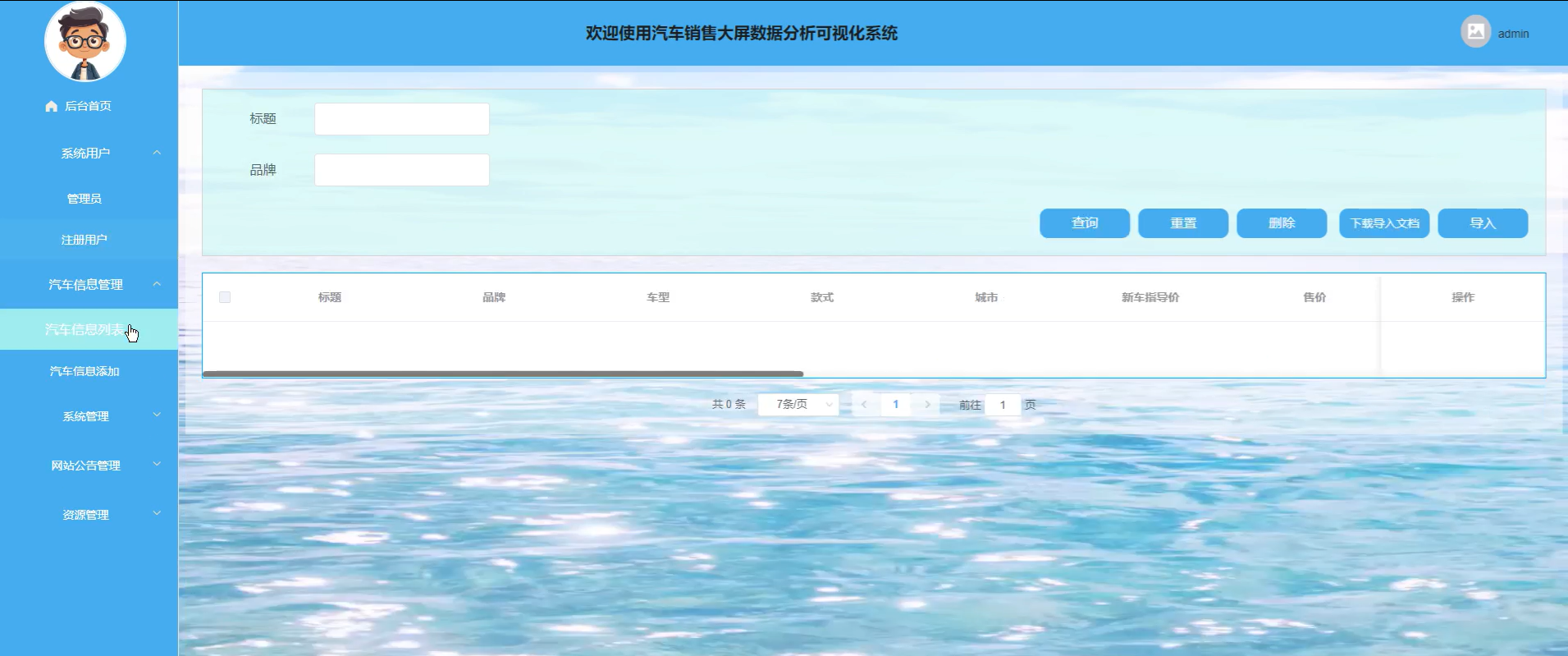

5.2.3  汽车信息管理

6  系统测试

6.1  系统测试目的

6.2  功能测试用例

6.3  测试结果

结  论

参考文献

致 谢

摘  要

随着信息技术的迅猛发展，我们正处在一个数据爆炸的时代。特别是在汽车销售行业，每天都会产生大量的销售记录、客户信息及市场趋势等数据。面对如此庞大的数据量，如何高效地管理和利用这些数据成为了行业内亟待解决的问题。传统的数据管理方式往往难以满足现代商业环境中对数据处理速度和精确度的要求。在此背景下，汽车销售大屏数据分析可视化系统应运而生。

该系统基于Python语言开发，采用Django框架构建，并使用MySQL作为数据库管理系统，旨在为企业提供高效、可靠且易于扩展的汽车销售数据分析可视化解决方案。系统集成了汽车信息管理、资源管理和用户权限管理等功能模块，通过详细的信息录入、分类和查询功能，方便用户分析汽车销售数据。

在技术应用方面，Django框架的高效开发特性和ORM功能简化了数据库操作，而MySQL数据库的高性能和可靠性保障了系统在高并发环境下的稳定运行。前端采用JavaScript技术和Django模板引擎，提供良好的用户界面和交互体验。系统具有高效性、扩展性和安全性，通过模块化设计便于功能扩展和升级，满足企业不断变化的需求，并通过多层次的安全保护机制确保数据安全。综上所述，本系统为企业提供了一个先进的汽车销售数据分析可视化解决方案，提升了管理水平和经济效益。

关键词：汽车销售大屏数据分析可视化系统；Python语言；Django框架；MySQL数据库

Abstract

With the rapid development of information technology, we are in an era of data explosion. Especially in the automotive sales industry, a large number of sales records, customer information and market trends are generated every day. Faced with such a large amount of data, how to efficiently manage and use these data has become an urgent problem to be solved in the industry. Traditional data management methods are often difficult to meet the requirements of data processing speed and accuracy in the modern business environment. In this context, the automobile sales large-screen data analysis and visualization system emerged at the historic moment.

The system is developed based on Python language, using the Django framework, and uses MySQL as the database management system, aiming to provide efficient, reliable and easily scalable visual solution for automobile sales data analysis. The system integrates vehicle information management, resource management and user rights management functions, and facilitates users to analyze vehicle sales data through detailed information input, classification and query functions.

In terms of technical application, the efficient development features and ORM functions of the Django framework simplify the database operation, while the high performance and reliability of the MySQL database guarantee the stable operation of the system in a high concurrency environment. The front end uses JavaScript technology and Django template engine to provide a good user interface and interactive experience. The system has high efficiency, scalability and security, through modular design to expand and upgrade functions, to meet the changing needs of enterprises, and to ensure data security through multi-level security protection mechanism. To sum up, this system provides enterprises with an advanced automobile sales data analysis and visualization solution, and improves the management level and economic benefits.

Keywords: The visualization system; Python language; Django framework; MySQL database

1 绪  论

1.1 研究背景与意义

随着信息技术的迅猛发展，我们正处在一个数据爆炸的时代。特别是在汽车销售行业，每天都会产生大量的销售记录、客户信息及市场趋势等数据。面对如此庞大的数据量，如何高效地管理和利用这些数据成为了行业内亟待解决的问题。传统的数据管理方式往往难以满足现代商业环境中对数据处理速度和精确度的要求。此外，汽车销售商为了适应快速变化的市场需求，需要能够迅速获取并分析相关信息，以便于做出及时有效的决策。与此同时，消费者对于购买体验的要求也在不断提升，期望获得更加个性化和便捷的服务。在这种背景下，基于Python开发的大屏数据分析可视化系统应运而生，它能够帮助汽车销售企业更好地应对上述挑战。

构建基于Python的汽车销售大屏数据分析可视化系统，对于促进决策的科学化具有重要意义。该系统能够将复杂的数据转换为直观的信息图表，使管理层能够一目了然地掌握市场动态，从而制定出更加合理有效的经营策略。除此之外，该系统的引入还有助于提高工作效率。通过自动化数据处理与分析功能，可以显著减少手工操作的时间成本，确保销售团队能够专注于客户服务等核心业务。更重要的是，实时的数据监控能力使得企业能够迅速响应市场变化，有效避免因信息延迟而导致的决策失误。

此外，增强用户互动性是这一系统的重要特点之一。借助先进的数据可视化技术，汽车销售商可以创建出高度交互式的展示平台，让消费者以更加生动直观的方式了解产品特性和服务内容，进而提升客户的参与度和满意度。最后，从行业发展的角度来看，本研究不仅能够为企业带来直接的竞争优势，同时也为推动整个汽车行业向数字化、智能化方向发展提供了有益的探索和实践案例。总之，基于Python的汽车销售大屏数据分析可视化系统的研究与应用，将在多个层面上产生深远的影响。

1.2 国内外现状研究

在国内，随着大数据技术的普及和互联网的高速发展，汽车行业对于数据驱动决策的需求日益增长。许多企业和研究机构已经开始探索并实施基于Python的数据分析和可视化解决方案，旨在提升业务效率和市场竞争力。Python因其强大的数据处理能力和丰富的第三方库资源而成为首选编程语言。在具体实现上，国内的开发者们通常会采用Flask或Django框架来搭建后端服务，使用pandas和numpy库进行高效的数据清洗与预处理工作，最后借助pyecharts或其他类似的库来构建交互式的数据可视化界面。这些系统不仅能够实时监控和展示汽车销售的各项指标，还能通过历史数据分析发现潜在的市场趋势，为企业提供决策支持。此外，国内的应用场景涵盖了从汽车设计到销售服务的全产业链条，帮助各环节的参与者更好地理解市场需求，优化运营策略。例如，王静永的研究重点在于通过数据仓库和多种报表图表功能，为汽车销售提供全面的分析决策支持[20]；李景云的研究则侧重于利用数据仓库和预测技术，提高销售预测的精度，并为新产品投资提供科学依据[21]；杨海燕的研究则聚焦于异构环境下的数据集成，提出了具体的解决方案并进行了实际应用验证[22]。

在国外，基于Python构建的汽车销售数据分析与可视化平台同样受到了广泛关注，不过其研究和应用呈现出一些不同的特点。在技术层面，国外的研究者更加注重算法的创新和模型的精确度，试图通过集成先进的机器学习和深度学习技术来挖掘更深层次的数据价值，实现对销售趋势的精准预测。用户体验是国外此类系统设计中的一个重要考量因素，开发者们致力于打造用户友好且高度个性化的界面，使非专业人士也能轻松获取所需信息。再者，随着全球范围内对数据安全和个人隐私保护意识的提高，国外的相关研究也更加重视数据的合法合规使用，确保所有操作均符合GDPR（通用数据保护条例）等国际标准的要求。例如，Hasheminejad Seyed Ali等人提出了一种基于聚类方法、自适应网络模糊推理系统（ANFIS）和粒子群优化（PSO）相结合的方法，用于预测伊朗汽车市场的年度销量。研究通过与人工神经网络（ANN）和ARIMA模型的比较，验证了所提方法的有效性和优越性。[11]Liqing Shao、Xudong Li和Shouxi Wu发表的文章中，利用离散选择模型和系统动力学模型分析了影响氢燃料电池汽车销售的关键因素。研究预测了氢燃料电池汽车在未来不同情景下的销售量，发现政府补贴、加氢站数量、能源价格和关键技术突破等因素对销售有重要影响[16]。

总体来看，不论是国内市场还是国际市场，基于Python的汽车销售数据分析可视化系统都是一个充满活力和发展潜力的研究领域。国内的研究侧重于实用性和广覆盖，力求满足不同规模企业的实际需求；而国外则更多关注技术创新、用户体验及合规性。未来，随着技术的不断进步和市场需求的持续演变，这一领域的研究将继续深化，为汽车行业的数字化转型贡献力量

1.3  主要研究内容

本研究的主要内容是构建汽车销售大屏数据分析可视化系统。具体包括以下内容：

（1）汽车信息管理：系统提供详细的汽车信息添加、删除、导入、下载导入文档和查询功能。管理员都可以通过后台首页查看汽车信息统计。注册用户对汽车信息有查看、评论、收藏等功能。

（2）性能分析：系统集成性能分析模块，通过对汽车信息数据的收集和分析，生成各类统计报表和图表，帮助企业了解汽车的各项销售数据。管理员可以根据分析结果，制定出更加合理有效的经营策略。

（3）用户权限管理：系统提供完善的用户权限管理功能，管理员可以管理系统用户（包括管理员和注册用户），根据不同角色和权限分配相应操作权限，确保系统安全性和数据保密性。

（4）技术实现：系统基于Django框架开发，利用其高效的开发特性和ORM（对象关系映射）功能，简化了数据库操作，提升开发效率。MySQL作为数据库管理系统，以其高性能和可靠性著称，确保系统在高并发环境下稳定运行。前端采用JavaScript技术，结合Django模板引擎，实现良好用户界面和交互体验。

通过以上研究能够系统地展示在构建汽车销售大屏数据分析可视化系统过程中的关键步骤和重要考虑因素，为系统的设计和开发提供了清晰的指导和方法。

2 相关技术介绍

2.1  Python语言

在汽车销售大屏数据分析可视化系统的开发中，使用到的关键技术是Python语言。Python作为一种高级、通用、解释型编程语言，具有简洁、易读、易学的特点，适合快速开发和易维护。在系统开发过程中，Python语言的灵活性和丰富的库能够快速实现各种功能模块，处理复杂业务逻辑，同时能够保证系统的稳定性和可扩展性。Python语言也具有较高的社区活跃度和开发资源，为系统的持续优化和升级提供了可靠的基础。通过使用Python语言，汽车销售大屏数据分析可视化系统能够快速、高效地实现各项功能需求，满足汽车销售大屏数据分析可视化管理的核心要求。

2.2  Django框架

汽车销售大屏数据分析可视化系统的开发中采用了Django框架。Django是一个基于Python的高级Web应用程序框架，提供了许多开箱即用的功能和工具，包括强大的URL路由、模型-视图-模板（MVT）设计模式、自动化管理界面等。通过使用Django框架可以快速搭建稳定、安全、高效的Web应用程序，并且可以遵循最佳实践进行开发，提高开发效率和代码质量。Django框架还提供了丰富的第三方插件和社区支持，为系统的功能拓展和优化提供了便利。通过整合Django框架，汽车销售大屏数据分析可视化系统得以快速搭建，并具备良好的可维护性和扩展性，满足资产管理的复杂需求。

2.3  MVC模型

汽车销售大屏数据分析可视化系统采用MVC模型作为设计架构，将应用程序分为模型、视图和控制器三部分。模型处理数据逻辑，视图展示数据，控制器处理用户输入和业务逻辑，实现数据、展示和控制的分离，提高可维护性和可扩展性。模型与视图解耦使系统易修改，控制器分离业务逻辑和用户交互，降低耦合度，提高灵活性和可靠性。MVC模型使系统更易维护和更新，为汽车销售大屏数据分析可视化系统提供了良好的架构基础。

2.4  B/S体系结构

汽车销售大屏数据分析可视化系统采用B/S体系结构，用户通过浏览器访问前端界面，服务器端负责处理业务逻辑和数据存储，实现跨平台和跨设备的访问。该架构简化了系统部署和更新过程，提高了系统的可访问性和易用性，减少了用户端的资源占用。同时，B/S体系结构具有良好的扩展性和安全性，能够有效管理用户权限和保护数据安全，为汽车销售大屏数据分析可视化系统的稳定运行和用户体验提供了可靠保障。

2.5  MySQL数据库

汽车销售大屏数据分析可视化系统的开发中采用了MySQL数据库作为数据存储平台。MySQL是一种流行的开源关系型数据库管理系统，具有稳定性高、性能优异、易用性强等特点，适合用于存储大量结构化数据。通过使用MySQL数据库，系统可以高效地存储汽车信息的关键数据，实现数据的安全性和可靠性。通过整合MySQL数据库，汽车销售大屏数据分析可视化系统能够实现数据的高效管理和快速检索，为汽车销售管理提供可靠的数据支持。

3 系统分析

系统分析是对系统开发的可行性进行研究，分析功能需求以确保系统满足用户期望。系统用例设计将明确定义系统与外部用户的交互场景，系统流程规划则细化系统内部功能流程，确保系统各模块协调工作。通过系统分析，可以建立清晰的系统框架，明确系统目标和功能，为系统开发和实施奠定基础。

3.1  可行性分析

3.1.1 非技术可行性

采用Python语言、Django框架和MySQL数据库构建汽车销售大屏数据分析可视化系统具有较高的可行性。Python作为流行的编程语言，具有强大的生态系统和丰富的库支持，适合快速开发和易维护。Django框架提供了快速开发和强大功能，可加快系统搭建速度，而MySQL作为稳定可靠的数据库，能够满足系统的数据存储和管理需求，保证数据安全和稳定性。

3.1.2经济可行性

在经济可行性方面，采用开源技术栈搭建系统有助于降低开发成本，减少了软件许可费用。同时，汽车销售大屏数据分析可视化系统的建设和应用能够提高管理效率、优化资源配置，为企业带来长期效益和投资回报。

3.1.3社会可行性

在社会可行性方面，汽车销售大屏数据分析可视化系统的应用可以提高管理流程的透明度和效率，提升用户体验，为企业提供更好的服务。同时，系统的使用还能提高企业管理的智能化水平，推动数字化转型，为企业发展和竞争力提供支持。

因此，从技术、经济和社会方面来看，构建汽车销售大屏数据分析可视化系统具有较高的可行性，能够为企业带来多方面的益处。

3.2  系统功能分析

3.2.1  功能性分析

汽车销售大屏数据分析可视化系统通过不同角色的功能模块，实现对汽车信息的全面管理。注册用户和管理员各自的功能模块互相配合，共同构建了一个高效、透明的汽车销售大屏数据分析可视化管理体系。通过详细分析这些功能模块，可以帮助企业更好地理解和实施汽车销售大屏数据分析可视化系统，提高管理的效率和准确性。具体功能分析如下：

（1）注册用户功能模块：

前台首页：注册用户注册登录系统后，可以在首页查看并使用轮播图、汽车资讯、汽车信息快捷导航按钮。

网站公告：注册用户可以查看管理员发布的所有公告信息，并可对其进行收藏和评论。

汽车资讯：注册用户能够通过搜索、筛选和排序的方式查找相关的汽车资讯然后点击查看详情，并可进行点赞、收藏和评论。

汽车信息：注册用户在汽车信息列表里能够通过标题搜索、品牌搜索和排序的方式查找相关的汽车信息然后点击查看详情，并可进行点赞、收藏和评论。

我的账户：修改个人信息和账户密码。

个人中心：可以查看个人收藏的所有信息。

（2）管理员功能模块：

后台首页：管理员在后台首页可以查看全局的汽车信息统计，并对系统进行总体监控和管理。

系统用户：管理员负责管理系统中的所有用户，包括管理员和注册用户的账户创建和账户管理。

汽车信息管理：管理员管理系统中的汽车信息，包括汽车信息的添加、修改、删除、下载导入文档和导入。

系统管理：管理员可对前台首页的轮播图进行管理，进行增删改查操作，支持标题搜索，可点击详情进行查阅。

网站公告管理：管理员可对公告信息进行管理，进行增删改查操作，支持标题搜索，可点击详情进行查阅。

资源管理：管理员可对汽车资讯、资讯分类进行管理，进行增删改查操作，汽车资讯支持标题、标签、分类搜索，可点击详情和查看评论进行查阅；资讯分类支持类型名称搜索。

3.2.2  非功能性分析

非功能性分析旨在评估系统的非功能需求和性能要求。通过对性能、可靠性、安全性、可用性和扩展性等方面进行评估，确保平台能够满足用户和系统运行的要求。具体如下：

表2-1汽车销售大屏数据分析可视化系统非功能需求表

需求类型	描述
性能	系统应具有高性能，能够快速响应用户请求，保持稳定的性能水平，支持高并发访问和大规模数据处理。
可靠性	系统应具有高可靠性，确保系统稳定运行，防止系统故障和数据丢失，提供数据备份和恢复机制。
安全性	系统应具有高安全性，保护用户隐私信息和数据安全，采用加密传输技术、访问控制和身份验证机制。
可用性	系统应具有高可用性，保证系统全天候运行，最大限度减少系统故障和维护时间，提供灾备和故障转移功能。
易用性	系统应具有良好的易用性，用户界面设计友好，操作简单直观，提供清晰的指导和帮助文档。
可维护性	系统应具有良好的可维护性，易于维护和升级，提供模块化和结构化代码，方便开发人员进行维护和修改。
可扩展性	系统应具有良好的可扩展性，支持新增功能和模块的集成，具备良好的架构设计和扩展性能。

3.3  系统用例分析

系统用例分析是对系统中各个功能模块的用户需求和行为进行分析，以识别和描述不同的用户用例。通过系统用例分析，可以深入了解用户在平台上的操作流程和交互方式，为系统设计和开发提供指导，并确保平台能够满足用户的需求和期望。

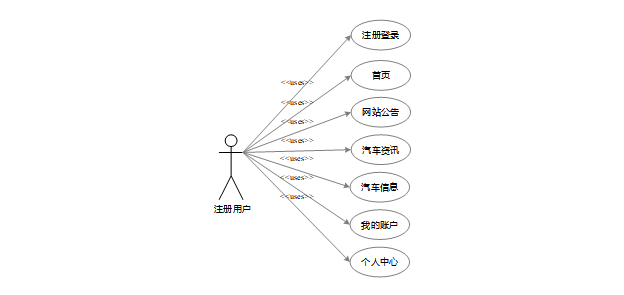

（1）注册用户角色用例图如下图所示。

图3-1 注册用户角色用例图

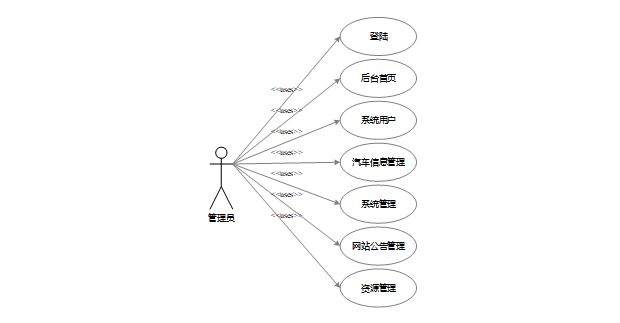

（2）管理员角色用例图如下图所示。

图3-2 管理员角色用例图

3.4  本章小结

本章重点在对系统进行了可行性、功能需求、系统用例以及系统流程分析，旨在明确平台的功能要求。这些分析为系统的开发和测试提供了指导和标准，确保系统设计和实施符合用户需求。通过详细的分析，可以有效规划平台功能的实现方式，提供清晰的指引。同时，这些分析也有助于确保代码实现的质量和系统的稳定性，为系统的顺利上线和运行奠定基础。

4 系统总体设计

系统总体设计包括系统架构、数据库设计、用户界面设计等方面。通过三层架构模式，确保系统的可靠性和可扩展性。设计规范化的数据库结构，以存储和管理用户数据等信息。同时，注重用户界面的友好性和易用性，提供便捷的功能操作和良好的用户体验。总体设计的目标是实现一个稳定、安全、高效的系统，满足用户的需求。

4.1  系统架构设计

在系统架构设计中，我将确定系统的整体结构和组件之间的关系。这包括选择适当的架构风格，划分系统的层次结构，并定义各个模块的职责和交互方式。架构图如下图所示。

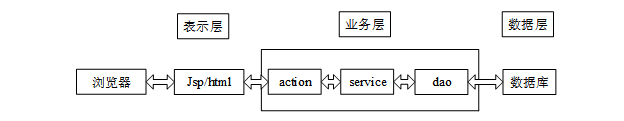

图4-1系统架构设计图

表示层（Presentation Layer）：负责与用户进行交互，将系统的功能和数据以易于理解和操作的方式展示给用户。通常包括用户界面、页面设计和用户输入验证等。

业务逻辑层（Business Logic Layer）：处理系统的核心业务逻辑，包括对用户请求的处理、业务规则的执行以及数据的处理和转换。它独立于表现层和数据层，实现了业务逻辑的封装和复用。

数据层（Data Layer）：负责数据的存储、访问和管理，包括数据库和持久化机制。数据层提供了对数据的增删改查操作，并与业务逻辑层进行交互，使系统能够有效地存储和检索数据。

这三个层次相互独立，通过明确的接口和协议进行通信，实现了系统的模块化和可扩展性。表现层负责将用户的请求传递给业务逻辑层，业务逻辑层处理请求并返回结果，最后数据层负责与数据库交互并提供数据支持。这种分层架构有助于实现系统的可维护性、灵活性和可测试性。

4.2  系统功能模块设计

通过整体功能模块设计，我将根据需求分析的结果，将系统的功能划分为不同的模块。每个模块负责实现特定的功能，并与其他模块进行协作。我们将详细定义每个模块的输入、输出、处理逻辑和相互依赖关系。具体的功能模块图如图4-2所示。

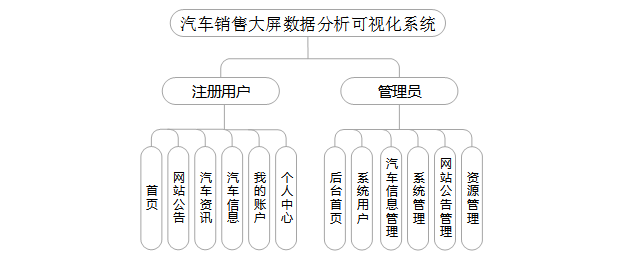

图4-2 系统功能模块图

4.3  数据库设计

数据库设计是系统开发中至关重要的一环，它涉及到数据的组织、存储和管理。在数据库设计中，我将根据系统的需求设计数据库的概念结构和逻辑结构，包括定义实体、属性、关系和约束等。

4.3.1  数据流程分析

顶层数据流是指系统与外部实体之间的数据流动，描述了系统的整体数据流。在汽车销售大屏数据分析可视化系统中，顶层数据流包括管理员导入或添加汽车信息、注册用户查看汽车信息、发表评论。

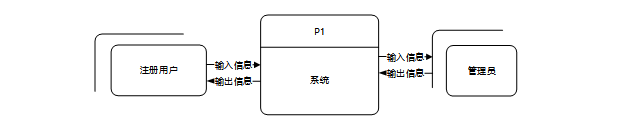

系统的顶层数据流图如下图所示。

图4-3系统数据流图（顶层）

底层数据流程图是对顶层数据流程图的细化，系统的底层数据流图如下图所示。

图4-4系统数据流图（底层）

4.3.2  数据库概念结构设计

数据库概念结构设计主要涉及数据库的实体和实体之间的关系。通过实体-关系模型或者其他适当的模型，我将定义系统中涉及的各个实体以及它们之间的联系。下面我将罗列主要的实体属性图和系统E-R图。

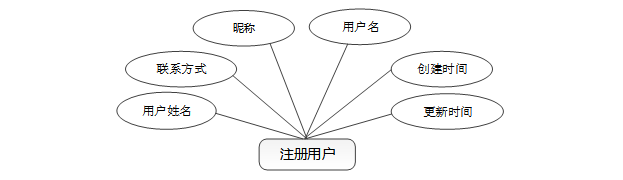

(1)注册用户实体属性如下图所示。

图4-5 注册用户实体属性图

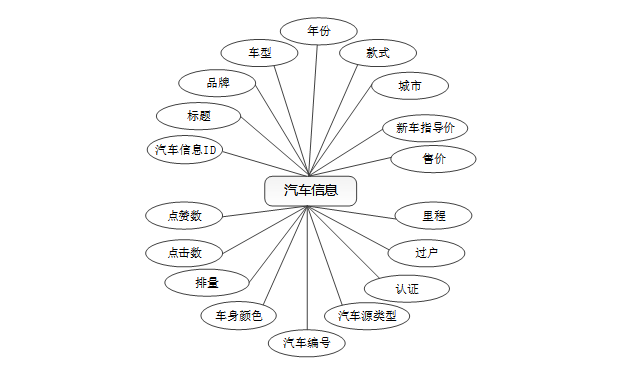

(2)汽车信息实体属性如下图所示。

图4-6汽车信息实体属性图

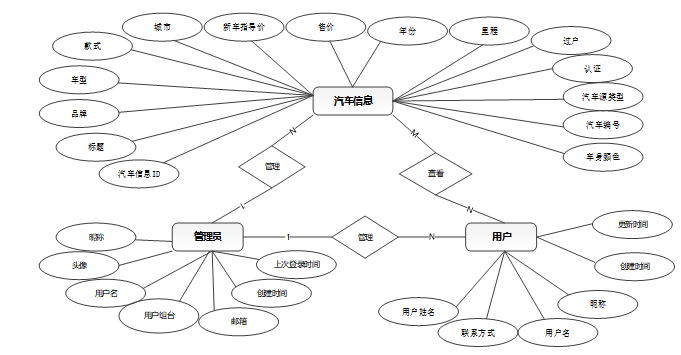

下面是整个汽车销售大屏数据分析可视化系统中主要的数据库表总E-R实体关系图。

图4-7 系统总E-R关系图

4.3.3  数据库逻辑结构设计

数据库逻辑结构设计则是在概念结构的基础上，进行具体的数据库表设计。我们将定义每个表的结构、字段和约束，并建立表与表之间的关系。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	parent	varchar	64	0	Y	N		父级菜单
8	parent_sort	int	10	0	N	N	0	父级菜单排序
9	position	varchar	32	0	Y	N		位置：
10	mode	varchar	32	0	N	N	_blank	跳转方式：
11	add	tinyint	3	0	N	N	1	是否可增加：
12	del	tinyint	3	0	N	N	1	是否可删除：
13	set	tinyint	3	0	N	N	1	是否可修改：
14	get	tinyint	3	0	N	N	1	是否可查看：
15	field_add	text	65535	0	Y	N		添加字段：
16	field_set	text	65535	0	Y	N		修改字段：
17	field_get	text	65535	0	Y	N		查询字段：
18	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
19	table_nav	varchar	500	0	Y	N		跨表导航：
20	option	text	65535	0	Y	N		配置：
21	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
22	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表automotive_information (汽车信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	automotive_information_id	int	10	0	N	Y		汽车信息ID
2	title	varchar	64	0	Y	N		标题
3	brand	varchar	64	0	Y	N		品牌
4	vehicle_model	varchar	64	0	Y	N		车型
5	style	varchar	64	0	Y	N		款式
6	city	varchar	64	0	Y	N		城市
7	new_car_guide_price	varchar	64	0	Y	N		新车指导价
8	price	varchar	64	0	Y	N		售价
9	particular_year	varchar	64	0	Y	N		年份
10	mileage	varchar	64	0	Y	N		里程
11	transfer	varchar	64	0	Y	N		过户
12	authentication	varchar	64	0	Y	N		认证
13	type_of_automotive_source	varchar	64	0	Y	N		汽车源类型
14	car_number	varchar	64	0	Y	N		汽车编号
15	vehicle_color	varchar	64	0	Y	N		车身颜色
16	displacement	varchar	64	0	Y	N		排量
17	hits	int	10	0	N	N	0	点击数
18	praise_len	int	10	0	N	N	0	点赞数
19	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表code_token

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	code_token_id	int	10	0	N	Y
2	token	varchar	255	0	Y	N
3	code	varchar	255	0	Y	N		验证码
4	expire_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	失效时间
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表registered_user (注册用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	registered_user_id	int	10	0	N	Y		注册用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	contact_information	varchar	16	0	Y	N		联系方式
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表score (评分)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	score_id	int	10	0	N	Y		评分ID：
2	user_id	int	10	0	N	N	0	评分人：
3	nickname	varchar	64	0	Y	N		昵称：
4	score_num	double	5	2	N	N	0.00	评分：
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	source_table	varchar	255	0	Y	N		来源表：
8	source_field	varchar	255	0	Y	N		来源字段：
9	source_id	int	10	0	N	N	0	来源ID：

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	int	10	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

4.4  本章小结

数据库设计是系统开发中的关键步骤，通过识别实体、建立关系、设计表结构、选择主键和索引等方式，确保数据存储和管理的有效性和一致性。同时，考虑安全性和性能优化，采用合适的规范化和反规范化技术，以提高系统的响应速度和用户体验。综合以上因素，数据库设计为系统的稳定运行和高效管理提供了基础支持。

5 系统详细设计与实现

系统关键模块设计与实现是系统开发中的核心任务。通过分析需求，设计和实现关键模块，确保系统功能的完整性和稳定性。在设计过程中，需要考虑模块之间的交互和数据流动，合理选择技术和框架，并进行测试和优化，以确保关键模块的高效运行和用户满意度。

5.1  注册用户功能模块

5.1.1  前台首页

注册用户的前台首页主要提供各项功能导航快捷按钮。主界面展示如下图所示。

图5-1 前台首页界面图

前台首页关键代码如下：

WSGI_APPLICATION = "app.wsgi.application"

DATABASES = {

    "default": {

        "ENGINE": "django.db.backends.mysql",

        "NAME": "project93355",

        "USER": "root",

        "PASSWORD": "root",

        "HOST": "127.0.0.1",

        "PORT": "3306",

    }

}

5.1.2  用户注册

用户注册功能允许新用户创建账户，系统会收集基本信息如账号、密码、邮箱和角色（注册用户或管理员）。注册过程包括填写表单、验证邮箱、设置密码和身份。其界面展示如下图所示。

图5-2 用户注册界面图

用户注册的关键代码如下：

   def Register(self, ctx):

        print("===================注册=====================")

        userService = service_select("user")

        body = ctx.body

        if "username" not in body and body["username"] == '':

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "用户名不能为空",

                }

            }, ensure_ascii=False))

        if "user_group" not in body and body["user_group"] == '':

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "用户组不能为空",

                }

            }, ensure_ascii=False))

        if "password" not in body and body["password"] == '':

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "密码不能为空",

                }

            }, ensure_ascii=False))

        post_param = body

        post_param['nickname'] = body["nickname"] or ""

        post_param['password'] = md5hash(body["password"])

        obj = userService.Get_obj({"username": post_param['username']}, {"like": False})

        if obj:

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "用户名已存在",

                }

            }, ensure_ascii=False))

        ret = {

            "error": {

                "code": 70000,

                "message": "注册失败",

            }

        }

        bl = userService.Add(post_param)

        if bl:

            ret = {

                "result": {

                    "bl": True,

                    "message": "注册成功"

                }

            }

        return ctx.response(json.dumps(ret, ensure_ascii=False))

5.1.3  用户登录

用户登录功能允许已注册用户访问系统。用户通过输入用户名和密码进行身份验证，系统对凭据进行比对，成功后进入系统前台首页。登录过程包括输入凭据、验证身份、设置会话状态，并提供忘记密码功能，以确保用户账户的安全性和便捷性。其界面如下图所示。

图5-3登录界面图

用户登录的关键代码如下：

 def Login(self, ctx):

        print("===================登录=====================")

        ret = {

            "error": {

                "code": 70000,

                "message": "账户不存在",

            }

        }

        body = ctx.body

        password = md5hash(body["password"]) or ""

        obj = service_select("user").Get_obj(

            {"username": body["username"]}, {"like": False}

        )

        if obj:

            user_group = service_select("user_group").Get_obj({'name': obj['user_group']}, {"like": False})

            if user_group and user_group['source_table'] != '':

                user_obj = service_select(user_group['source_table']).Get_obj({"user_id": obj['user_id']},                                                                       {"like": False})

                if user_obj['examine_state'] == '未通过':

                    ret = {

                        "error": {

                            "code": 70000,

                            "message": "账户未通过审核",

                        }

                    }

                    return ret

                if user_obj['examine_state'] == '未审核':

                    ret = {

                        "error": {

                            "code": 70000,

                            "message": "账户未审核",

                        }

                    }

                    return ret

            if obj["state"] == 1:

                if obj["password"] == password:

                    timeout = timezone.now()

                    timestamp = int(time.mktime(timeout.timetuple())) * 1000

                    token = md5hash(str(obj["user_id"]) + "_" + str(timestamp))

                    ctx.request.session[token] = obj["user_id"]

                    service_select("access_token").Add(

                        {"token": token, "user_id": obj["user_id"]}



5.1.4  我的账户

我的账户：可修改个人资料，如昵称、邮箱、联系方式等。其界面如下图所示。

图5-4我的账户-个人资料修改界面图

关键代码如下：

def Add(self, ctx):

body = ctx.body

unique = self.config.get("unique")

obj = None

if unique:

qy = {}

for i in range(len(unique)):

key = unique[i]

qy[key] = body.get(key)

obj = self.service.Get_obj(qy)

if not obj:

error = self.Add_before(ctx)

if error["code"]:

return {"error": error}

error = self.Events("add_before", ctx, None)

if error["code"]:

return {"error": error}

result = self.service.Add(body, self.config)

if self.service.error:

return {"error": self.service.error}

res = self.Add_after(ctx, result)

if res:

result = res

res = self.Events("add_after", ctx, result)

if res:

result = res

return {"result": result}

else:

return {"error": {"code": 10000, "message": "已存在"}}

5.1.5  汽车信息

汽车信息：注册用户在汽车信息列表里能够通过标题搜索、品牌搜索和排序的方式查找相关的汽车信息然后点击查看详情，并可进行点赞、收藏和评论。其界面如下图所示。

图5-5汽车信息界面图

关键代码如下：

def Get_obj(self, ctx):

query = dict(ctx.query)

config_plus = {}

if "field" in query:

field = query.pop("field")

config_plus["field"] = field

obj = self.service.Get_obj(query, obj_update(self.config, config_plus))

if self.service.error:

return {"error": self.service.error}

if obj:

self.interact_obj(ctx, obj)

return {"result": {"obj": obj}}

5.1.6  汽车资讯

汽车资讯：注册用户能够通过搜索、筛选和排序的方式查找相关的汽车资讯然后点击查看详情，并可进行点赞、收藏和评论。其界面如下图所示。

图5-6汽车资讯界面图

关键代码如下：

def Get_obj(self, ctx):

query = dict(ctx.query)

config_plus = {}

if "field" in query:

field = query.pop("field")

config_plus["field"] = field

obj = self.service.Get_obj(query, obj_update(self.config, config_plus))

if self.service.error:

return {"error": self.service.error}

if obj:

self.interact_obj(ctx, obj)

return {"result": {"obj": obj}}

5.2  后台管理功能模块

5.2.1  系统用户

管理员管理用户信息和行为。用户管理包括用户注册、登录、身份验证、权限控制、用户信息修改等操作。管理员可以查看和编辑用户信息，重置密码，激活或删除账户等。通过用户管理，系统可以确保数据安全性和用户身份真实性，同时实现个性化服务和定制化推荐。良好的用户管理设计能够简化用户操作流程，提高系统安全性和用户满意度，同时为系统运营提供有效支持。其界面如下图所示。

图5-7管理员系统用户界面图

系统用户的关键代码如下：

def Add(self, ctx):

body = ctx.body

unique = self.config.get("unique")

obj = None

if unique:

qy = {}

for i in range(len(unique)):

key = unique[i]

qy[key] = body.get(key)

obj = self.service.Get_obj(qy)

if not obj:

error = self.Add_before(ctx)

if error["code"]:

return {"error": error}

error = self.Events("add_before", ctx, None)

if error["code"]:

return {"error": error}

result = self.service.Add(body, self.config)

if self.service.error:

return {"error": self.service.error}

res = self.Add_after(ctx, result)

if res:

result = res

res = self.Events("add_after", ctx, result)

if res:

result = res

return {"result": result}

else:

return {"error": {"code": 10000, "message": "已存在"}}

5.2.3  汽车信息管理

管理员对系统中的汽车信息进行全面管理。管理过程包括添加新汽车信息、编辑现有汽车信息、删除汽车信息、导入信息和下载导入文档。此功能提升了汽车信息管理的效率和整体监控能力。其界面如下图所示。

图5-8汽车信息管理界面图

关键代码如下：

def Add(self, ctx):

body = ctx.body

unique = self.config.get("unique")

obj = None

if unique:

qy = {}

for i in range(len(unique)):

key = unique[i]

qy[key] = body.get(key)

obj = self.service.Get_obj(qy)

if not obj:

error = self.Add_before(ctx)

if error["code"]:

return {"error": error}

error = self.Events("add_before", ctx, None)

if error["code"]:

6 系统测试

6.1  系统测试目的

汽车销售大屏数据分析可视化系统测试的主要目的是确保系统功能正常、性能稳定、安全可靠。测试旨在验证系统各项功能是否按照需求规格书要求正常工作，检查系统的易用性和用户体验，确保用户能够顺利完成各项操作。此外，系统测试还旨在评估系统的性能指标，包括响应时间、并发能力等，以保证系统在高负载情况下仍能正常运行。另外，安全测试也是重要的一部分，确保系统能够有效防范各类安全威胁和攻击。通过全面的系统测试，可以保障汽车销售大屏数据分析可视化系统的稳定性、可靠性和安全性。

6.2  功能测试用例

系统测试旨在检验系统功能是否正常工作。通过功能测试用例的执行，可以有效评估系统功能的正确性、完整性和稳定性，帮助发现和解决潜在的功能缺陷，确保系统能够按照预期功能正常运行。功能测试用例包括用户注册、用户登录、汽车信息添加、汽车信息修改等。

测试用例编号	功能模块	测试用例描述	预期结果
TC001	用户注册	输入有效的用户名、密码、邮箱和角色信息	注册成功，用户账户创建并收到验证邮件
TC002	用户注册	输入已有用户名	注册失败，提示用户名已存在

表6-1 注册功能测试用例

测试用例编号	功能模块	测试用例描述	预期结果
TC003	用户登录	输入正确的用户名和密码	登录成功，进入用户前台首页
TC004	用户登录	输入错误的用户名或密码	登录失败，提示用户名或密码错误
TC005	用户登录	输入注册邮箱，使用忘记密码功能	提示发送重置密码链接到邮箱

表6-2 登录功能测试用例

测试用例编号	功能模块	测试用例描述	预期结果
TC006	汽车信息添加	管理员填写完整的汽车信息	添加成功，生成汽车信息记录
TC007	汽车信息添加	管理员填写汽车信息时缺少必要汽车信息	添加失败，提示补充汽车信息

表6-3 汽车信息添加功能测试用例

测试用例编号	功能模块	测试用例描述	预期结果
TC08	汽车信息修改	管理员选定其中一条汽车信息进行修改	修改成功，更新汽车信息
TC09	汽车信息修改	管理员选定其中一条汽车信息未进行修改	修改失败，汽车信息未更新

表6-4 汽车信息修改功能测试用例

6.3  测试结果

在本次测试中，我们对用户注册、用户登录、汽车信息添加、汽车信息修改等功能进行了详细测试。测试结果显示，用户注册功能在输入有效信息时能够成功创建账户并发送验证邮件，而在输入已有用户名时则提示用户名已存在。用户登录功能在输入正确凭据时能成功登录，在输入错误凭据时会提示错误信息。汽车信息添加功能在填写完整信息时能够成功添加汽车信息，而在缺少必要信息时则提示补充信息。汽车信息修改功能能正确更新汽车信息，确保汽车信息管理流程的正常运作。总体而言，所有测试用例均达到预期效果，系统功能表现稳定。

结  论

在本研究中，我成功构建了一个汽车销售大屏数据分析可视化系统，实现了丰富的功能如汽车信息管理、系统管理、资源管理等。系统运用了Python语言的灵活性、Django框架的快速开发特性和MySQL数据库的稳定性，为汽车销售大屏数据分析可视化提供了可靠的支持。通过系统的设计和实现，提高了汽车信息管理的效率和用户体验，为企业运营和数据管理提供了便捷、高效的解决方案。

在系统的设计和开发过程中，需要进一步加强对用户体验和界面设计的重视，提升系统的易用性和美观性，以增强用户对系统的吸引力和满意度。此外，对异常情况和错误处理的完善也是需要加强的地方，确保系统的稳定性和安全性。在未来的改进中，可以考虑引入更多的数据分析和报告功能，以帮助管理员更好地了解汽车信息管理情况，提高决策的科学性和准确性。同时，加强系统的扩展性和可维护性，以应对未来汽车发展和功能拓展的需求。

总的来说，通过本次研究，我成功搭建了一套汽车销售大屏数据分析可视化系统，实现了丰富的功能并取得了一定的成果。在未来的发展中，将继续优化系统功能和用户体验，不断提升系统的性能和稳定性，为汽车销售大屏数据分析可视化系统的长期发展和用户需求提供更好的服务和支持。
